基于abaqus的ujoint有限元分析有限元分析论文大学论文

格式：doc
大小：670.50 KB
文档页数：13

下载文档原格式

基于 ABAQUS 的钢筋混凝土 T构转体结构有限元分析

基于 ABAQUS 的钢筋混凝土 T构转体结构有限元分析冯然;孟尚伟;宋满荣【摘要】Aimed at a railway bridge under construction going across the existing railway line ,in order to reduce the impact on the operation of the existing railway lines ,the rotation construction method of hanging basket and pouring 2‐64 m T‐shape concrete at one side of the existing railway lines ,and rotating the box girder to the design location around the main pier at the other side of the existing railway line was used .Numerical simulation was conducted using ABAQUS on the stress distribution of the T‐shape rotary structure ,and the results by finite element analysis were compared with real‐time monitoring data on site . The results show that the T‐shape rotary structure is generally at a low stress state ,but the stress concentration is also found elsew here . It is recommended to facilitate the T‐shape rotary structure to meet the construction requirements by local reinforcement to ensure the safety and reliability of the rotation construction .%针对某在建横跨铁路特大桥与铁路左右线相交，为了减少对既有铁路线运营的影响，采用在平行既有铁路线一侧挂篮浇筑2～64 m混凝土T 构，再以主墩为中心将箱梁转动到桥位的转体施工方法。

基于ABAQUS的轿车内球头拉杆铆合有限元分析

半球形包住球座和
球头拉杆的球头，使球头拉杆获得需要的摆动角、
机厂的设计要求，如何预知摆动角和拉脱力，成为产品开发过程中的迫切要求，因此，在内球头拉杆开发中引进了有限元分
析软件ＡＢＡＱＵＳ，快
拉脱力等。其中球座材料为聚甲醛，起减磨和缓冲作用，对摆动角、拉脱力影响非常小，为简化分析模型，本文不对其进行分析。
Ａｓ
应角 ’

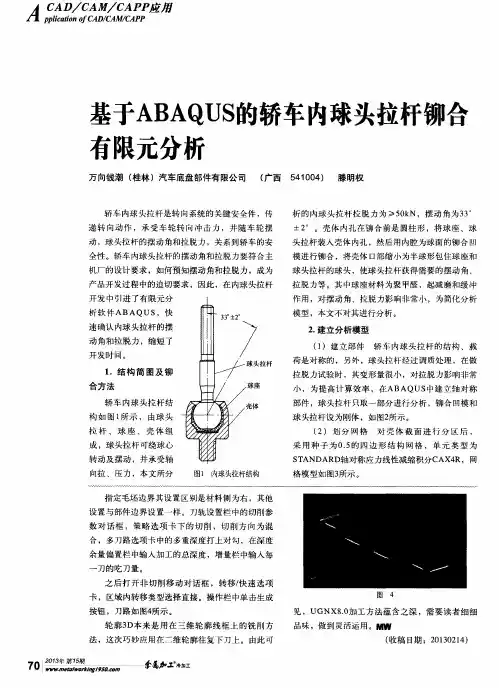

基于ＡＢＡＱＵＳ的轿车内球头拉杆铆合有限元分析
万向钱潮（桂林）汽车底盘部件有限公司（广西５４１００４）滕明权
轿车内球头拉杆是转向系统的关键安全件，传
递转向动作，承受车轮转向冲击力，并随车轮摆
法，这次巧妙应用在二维轮廓往复下刀上。由此可
（收稿日期：２０１３０２１４）
７０
笔
参磊冷加工
球头拉杆设为刚体，如图２所示。
１．结构简图及铆合方法
轿车内球头拉杆结
构如图１所示，由球头
拉杆、球座、壳体组成，球头拉杆可绕球心转动及摆动，并承受轴
向拉、压力，本文所分图ｌ内球头拉杆结构
（２）划分网格
析的内球头拉杆拉脱力为 ≥５０ｋＮ，摆动角为３３。 ±２。。壳体内孔在铆合前是圆柱形，将球座、球
头拉杆装入壳体内孔，然后用内腔为球面的铆合凹
动，球头拉杆的摆动角和拉脱力，关系到轿车的安

基于ABAQUS的液压支架主体结构有限元分析

67科技创新导报 Science and Technology Innovation Herald 工业技术1 前言液压支架是煤矿综采工作面三大配套设备之一。

传统液压支架的设计,往往是通过制作物理样机并进行试验来得到液压支架的应力情况,这种方法虽然可行,但将耗费大量的人力物力与时间,效率较低。

随着市场需求的日益扩大,要求液压支架的规格型式日趋多样,研发周期要求不断缩短,结构、性能等要求也不断提高,因此,采用先进的技术方法和手段进行液压支架的设计是一种必然选择。

本文运用三维建模软件Pro/E创建液压支架模型,解决了有限元分析软件A B A Q U S 在建模上的不足,进而模拟计算和分析了顶梁扭转工况下液压支架主体结构的应力分布情况,并对结果进行了分析与评价。

2 液压支架的三维建模应用三维建模软件Pro/E创建液压支架的三维模型,但在将三维模型导入A BA Q US 之前需要在P r o/E 中完成两步准备工作。

第一步,为了便于模型的导入与网格的划分,需要对液压支架三维模型进行必要的简化处理,具体的操作如下:(1)将液压支架顶梁、掩护梁及底座中对应力分析影响不大的的挡块、耳板、管环等构件去除掉;(2)由于在有限元分析过程中立柱与平衡千斤顶是以载荷的形式施加在液压支架上的,因而为了节省计算时间,用载荷代替立柱和平衡千斤顶。

第二步,确定液压支架的高度。

根据MT312-2000《液压支架通用技术条件》,在顶梁扭转工况下的支架实验高度为支架最大高度减去支架行程的三分之一。

因而将此液压支架分析高度定为4200mm。

完成以上两步操作后,将Pro/E下液压支架三维模型的装配文件保存副本为“x_t”格式后导入ABAQUS中,如图1所示。

3 液压支架主体结构的有限元分析模型倒入成功后,对支架主体进行静力学分析。

通过Property模块定义支架材料属性,并将材料属性赋予对应的部件。

文中两柱掩护式液压支架设计中使用的钢材为低合金高强度结构钢Q460,假定材料均匀、各向同性,其材料参数分别为,泊松比:0.3;杨氏模量:210000MPa;密度:7.8×10-9ton/mm3;屈服强度:460MPa。

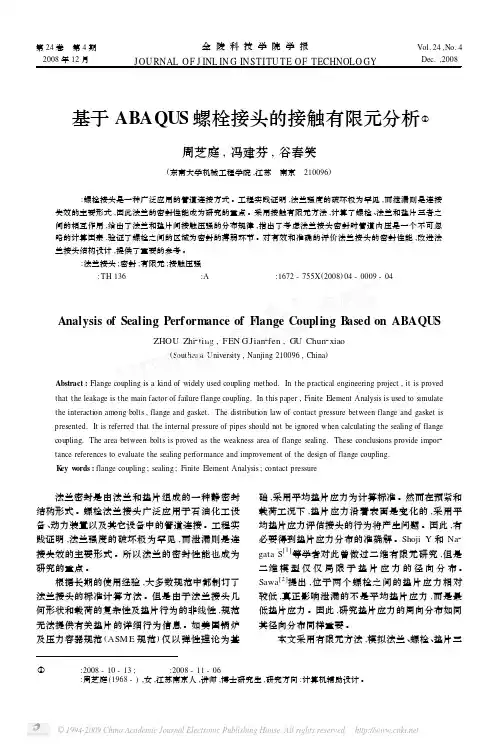

基于ABAQUS螺栓接头的接触有限元分析

法兰密封是由法兰和垫片组成的一种静密封结构形式。螺栓法兰接头广泛应用于石油化工设备、动力装置以及其它设备中的管道连接。工程实践证明 ,法兰强度的破坏极为罕见 ,而泄漏则是连接失效的主要形式。所以法兰的密封性能也成为研究的重点。
根据长期的使用经验 ,大多数规范中都制订了法兰接头的标准计算方法。但是由于法兰接头几何形状和载荷的复杂性及垫片行为的非线性 ,规范无法提供有关垫片的详细行为信息。如美国锅炉及压力容器规范 (ASM E 规范) 仅以弹性理论为基
计算结果表明 , 随着载荷工况的变化 , 密封带的宽度会发生变化。当管道内施加内压后 ,相当于对法兰产生了一个沿轴向的拉力 ,减小了螺栓预紧
© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved.
图 5 随直径变化的接触压强分布曲线 Fig. 5 Contact pressure prof ile
图 6 接触压强沿直径方向变化规律 Fig. 6 Variation pattern of contact pressure
图 4 随载荷工况变化的接触压强分布图 Fig. 4 Pressure prof ile under condition of variable load
分析分为 4 个载荷步完成 ,各载荷步工况见表 2。
表 2 载荷工况 Table 2 Load condition
载荷步
STEP 1 SEEP 2 SEEP 3 SEEP 4
工况
施加螺栓预紧力施加管道内压撤除管道内压撤除螺栓预紧力
2 结果分析
211 密封性分析压力容器的密封是由法兰面与垫片的相互挤

基于Abaqus的连杆有限元分析

基于ABAQUS的连杆有限元分析郭涛 , 杨晓上汽通用五菱技术中心柳州 545007【摘要】：利用有限元分析软件ABAQUS对一发动机连杆进行三维有限元分析，确定了连杆的最大应力位置和疲劳安全系数，为发动机连杆的可靠性设计提供了依据。

关键词：连杆有限元 ABAQUS 安全系数The finite element analysis of connecting rodbased on ABAQUSGuo Tao , Yang xiaoSGMW Liuzhou 545007【Abstract】：Using ABAQUS,the stress of the engine connecting rod is analyzed by 3D finite element method,and the position of the maximum stress and the safe coefficient of fatigue are calculated .Based on the results,the reliable design of the connection rod is improved.Keyword: connecting rod finite element ABAQUS factor of safety作者简介：郭涛，男，1980年出生，籍贯河南洛阳，上汽通用五菱工程师，从事发动机的设计与研发工作0前言连杆是连接发动机活塞与曲轴的一个重要组件，是内燃机的主要运动受力部件之一，工作中经受拉伸﹑压缩﹑弯曲等交变载荷的作用，机械负荷严重，工作条件恶劣。

因此，连杆的可靠性是人们在内燃机研究和改进过程中关注的热点。

在发动机设计时要保证连杆具有足够的结构刚度和疲劳强度，尽可能地达到质量轻﹑体积小﹑形状合理，并最大限度地减缓应力集中。

传统分析方法有连杆二维变厚度有限元计算模型：由于连杆结构及载荷基本是对称均匀分布的，可以简化为平面应力问题来处理，而对于过渡圆弧，连杆大头螺孔及连杆盖加强筋等部位的单元，采取按截面面积等效的原则，确定该部位各单元的当量厚度。

【完整版】Abaqus课程设计论文

学校代码：10128学号：************课程论文题目：球体接触问题的有限元分析****：***学院：理学院班级：工程力学12-1班指导教师：韦广梅、周承恩2015年9月26日内蒙古工业大学课程设计（论文）任务书课程名称：有限单元法课程设计学院：理学院班级：力学12-1班 _ 学生姓名：李劲波学号：201220907039 指导教师：韦广梅、周承恩摘要许多工程问题都涉及两个或多个部件之间的接触，在这些问题中，当两个物体彼此接触时，垂直于接触面上的力作用在两个物体上。

如果在接触面之间存在摩擦，可能产生剪力以阻止物体的切向运动。

本文主要是运用ABAQUS软件对椭球体与刚性半无限大体接触问题进行探讨，因为椭球体是前后左右都对称的三维实体，所以对它取四分之一分析，这样不仅计算方便而且结果直观。

先将材料定义为弹性材料通过前处理建模、计算、后处理来分析椭球体与大体之间的接触，运用多种方法讨论接触问题。

结果得到的数据远超弹性屈服极限，后将材料重新赋值为弹塑性，仿照弹性的分析方法对弹塑性进行分析，得到的结果完全正确。

关键词：接触；ABAQUS；弹塑性；屈服极限AbstractMany engineering problems involve contact between two or more components, in these problems, when two objects come into contact with each other, on the surface of the perpendicular to the contact force between two objects. If there is friction between contact surface, shear may be produced to prevent the tangential motion of the object. This article mainly using ABAQUS software to ellipsoid and rigid semi-infinite discusses the general contact problem, because the ellipsoid is before and after the left and right sides is symmetrical three-dimensional entity, so take a quarter analysis to it, that not only the calculation results of convenient and intuitive. Before the adoption of the first material is defined as elastic material modeling, calculation, after processing to analyze between ellipsoid and general contact, using a variety of methods to discuss contact problem. Than elastic yield limit, the resulting data will reopen assignment for elastic-plastic materials, imitates the elastic analysis method of elastic-plastic analysis, get the right result.Key words: Contact; ABAQUS; Elastic-plastic; Yield limit目录第一章绪论1.1 有限单元法课程设计目的与任务 (1)1.2 接触问题概述 (1)1.3 有限元法概述 (1)第二章有限元工具ABAQUS介绍及应用方法 (3)2.1 ABAQUS简介 (3)2.2 ABAQUS功能简介 (3)第三章椭球—平面接触问题有限元分析 (7)3.1 平面－球接触问题描述 (7)3.2 用ABAQUS建立有限元模型 (7)3.2.1 建立实体 (7)3.2.2 赋值材料与装配部件 (8)3.2.3 创建分析步 (8)3.2.4 定义接触和边界条件 (9)3.2.5 划分网格 (9)3.2.6 计算及后处理 (10)3.2.7 理想弹塑性分析 (11)第四章结论与收获 (14)参考文献 (15)第一章绪论1.1有限单元法课程设计目的与任务目的：《有限单元法课程设计》是“有限单元法”课程的拓展部分。

ABAQUS有限元分析毕业论文

保证和维护企业的运营、销售和信誉，为企业创造更大的利益。
1.1.1振动与冲击对电子设备的危害
在电子设备所处的机械环境中，各种机械力和干扰形式都有可能对设备的可靠性造成危害，其中危害最大的是振动和冲击。它们造成的危害主
要有两种：
(1)设备在某一激振频率下导致振幅很大的共振现象，最终因振动加速
度超过设备所能承受的极限加速度而破坏；或者由于冲击所产生的冲击力
Studying the general analysis method and solving process of the phone'flip con tact and impact duing dropp ing with fin ite eleme nt an alysis simulati on tech no logy based on the con tact dyn amics will be the set up for non li near simulati on an alysis」t is be provied that simulati on method with complex structure,duri ng dropp ing impact load and comb ined with con tact dyn amics and fin ite eleme nt an alysis method.
Drop and impact are ofen see n in engin eeri ng practice and recog ni zed as a con tact collision problem,and the problem shows highly characteristics of nonlinearity. Normally it'effective method to solve dropping issue complex structure with finite element method and actual dropping test data,and it will improve the precision of finite element simulation.So the analysis and research for drop phenomena with finite element method is important in both theoretical and engineering fields.

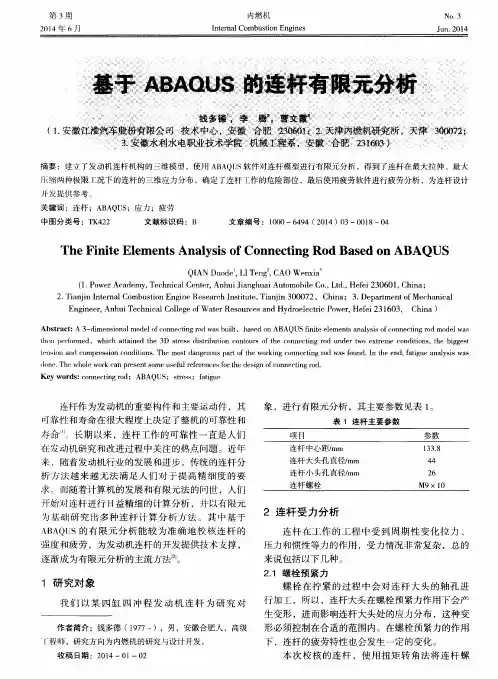

基于ABAQUS的连杆有限元分析

Ａｂｓｔｒａｃｔ：Ａ３－ｄｉｍｅｎｓｉｏｎａｌｍｏｄｅｌｏｆｃｏｎｎｅｃｔｉｎｇｒｏｄｗａｓｂｕｉｌｔ，ｂａｓｅｄｏｎＡＢＡＱＵＳｆｉｎｉｔｅｅｌｅｍｅｎｔｓａｎａｌｙｓｉｓｏｆｃｏｎｎｅｃｔｉｎｇｒｏｄｍｏｄｅｌｗａｓ
来，随着发动机行业的发展和进步，传统的连杆分
析方法越来越无法满足人们对于提高精细度的要
皴一一～
求。而随着计算机的发展和有限元法的问世，人们开始对连杆进行日益精细的计算分析，并以有限元勾基础研究出多种连杆计算分析方法。其中基于ＡＢＡＱＩｉＳ的有限元分析能较为准确地校核连杆的
（１．ＰｏｗｅｒＡｃａｄｅｍｙ，ＴｅｃｈｎｉｃａｌＣｅｎｔｅｒ，ＡｎｈｕｉＪｉａｎｇｈｕａｉＡｕｔｏｍｏｂｉｌｅＣｏ．，Ｌｔｄ．，Ｈｅｆｅｉ２３０６０１，Ｃｈｉｎａ；
ＴｈｅＦｉｎｉｔｅＥｌｅｍｅｎｔｓＡｎａｌｙｓｉｓｏｆＣｏｎｎｅｃｔｉｎｇＲｏｄＢａｓｅｄｏｎＡＢＡＱＵＳ
ＱＩＡＮＤｕｏｄｅ，ＬＩＴｅｎｇ，ＣＡＯＷｅｎｘｉａ

ABAQUS实例分析论文

目录第一章Abaqus简介1一、Abaqus总体介绍1二、Abaqus基本使用方法21.2.1 Abaqus分析步骤21.2.2 Abaqus/CAE界面31.2.3 Abaqus/CAE的功能模块3第二章基于Abaqus的通孔端盖分析实例4一、工作任务的明确5二、具体步骤52.2.1 启动Abaqus/CAE42.2.2 导入零件52.2.3 创建材料和截面属性62.2.4 定义装配件72.2.5 定义接触和绑定约束（tie）102.2.6 定义分析步142.2.7 划分网格152.2.8 施加载荷192.2.9 定义边界条件202.2.10提交分析作业212.2.11 后处理22第三章课程学习心得与作业体会22第一章：Abaqus简介一、Abaqus总体介绍Abaqus是功能强大的有限元分析软件，可以分析复杂的固体力学和结构力学系统，模拟非常庞大的模型，处理高度非线性问题。

Abaqus不但可以做单一零件的力学和多物理场的分析，同时还可以完成系统级的分析和研究。

Abaqus使用起来十分简便，可以很容易的为复杂问题建立模型。

Abaqus具备十分丰富的单元库，可以模拟任意几何形状，其丰富的材料模型库可以模拟大多数典型工程材料的性能，包括金属、橡胶、聚合物、复合材料、钢筋混泥土、可压缩的弹性泡沫以和地质材料（例如土壤、岩石）等。

Abaqus主要具有以下分析功能：1.静态应力/位移分析2.动态分析3.非线性动态应力/位移分析4.粘弹性/粘塑性响应分析5.热传导分析6.退火成形过程分析7.质量扩散分析8.准静态分析9.耦合分析10.海洋工程结构分析11.瞬态温度/位移耦合分析12.疲劳分析13.水下冲击分析14.设计灵敏度分析二、Abaqus基本使用方法1.2.1 Abaqus分析步骤有限元分析包括以下三个步骤：1.前处理（Abaqus/CAE）:在前期处理阶段需要定义物理问题的模型，并生成一个Abaqus输入文件。

基于ABAQUS接头有限元应力分析及试验验证

TECHNOLOGY AND INFORMATION
信息化技术应用

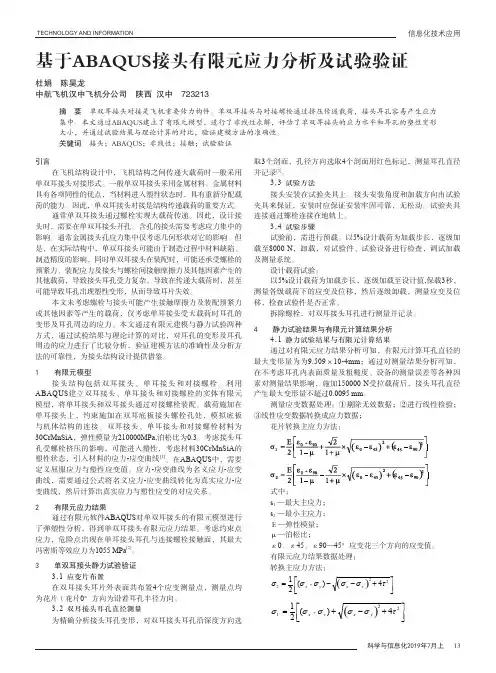

基于ABAQUS接头有限元应力分析及试验验证
杜娟陈昊龙中航飞机汉中飞机分公司陕西汉中 723213
摘要单双耳接头对接是飞机重要传力构件。单双耳接头与对接螺栓通过挤压传递载荷，接头耳孔容易产生应力集中。本文通过ABAQUS建立了有限元模型，进行了非线性求解，评估了单双耳接头的应力水平和耳孔的塑性变形大小，并通过试验结果与理论计算的对比，验证建模方法的准确性。关键词接头；ABAQUS；非线性；接触；试验验证
为花片（花片0°方向为沿着耳孔半径方向。 3.2 双耳接头耳孔直径测量为精确分析接头耳孔变形，对双耳接头耳孔沿深度方向选
取3个剖面，孔径方向选取4个剖面用红色标记，测量耳孔直径并记录[3]。
3.3 试验方法接头安装在试验夹具上。接头安装角度和加载方向由试验夹具来保证，安装时应保证安装牢固可靠，无松动。试验夹具连接通过螺栓连接在地轨上。 3.4 试验步骤试验前，需进行预载。以5%设计载荷为加载步长，逐级加载至8000 N，卸载，对试验件、试验设备进行检查，调试加载及测量系统。设计载荷试验：以5%设计载荷为加载步长，逐级加载至设计值,保载3秒，测量各级载荷下的应变及位移，然后逐级卸载，测量应变及位移，检查试验件是否正常。拆除螺栓，对双耳接头耳孔进行测量并记录。
4 静力试验结果与有限元计算结果分析 4.1 静力试验结果与有限元计算结果通过对有限元应力结果分析可知，有限元计算耳孔直径的
最大变形量为为9.509×10-4mm；通过对测量结果分析可知，在不考虑耳孔内表面质量及粗糙度、设备的测量误差等各种因素对测量结果影响，施加150000 N受拉载荷后，接头耳孔直径产生最大变形量不超过0.0095 mm。

基于Abaqus的复合材料有限元分析

这一章主要介绍了如何使用Abaqus软件对复合材料进行优化设计。包括形状优化、尺寸优化、拓扑优化等。通过这一章的学习，读者可以了解如何使用 Abaqus软件进行复合材料的优化设计操作。
这一章主要介绍了一些典型的复合材料有限元分析案例，包括复合材料板、复合材料梁、复合材料壳等。通过这些案例的分析，读者可以深入了解复合材料有限元分析的实践应用。
这一章主要总结了本书的主要内容和观点，并对接下来的研究方向和展望进行了讨论。通过这一章的学习，读者可以深入理解本书的主要观点和未来的研究方向。
《基于Abaqus的复合材料有限元分析》这本书的目录结构合理，内容丰富，深入浅出，适合那些对有限元分析和复合材料有一定了解的读者阅读。通过本书的学习，读者可以深入了解复合材料有限元分析的基本原理和方法，同时也可以掌握如何使用Abaqus软件进行复合材料的建模、分析和优化设计。
《基于Abaqus的复合材料有限元分析》这本书是对于从事复合材料设计和分析的工程师和研究人员来说非常有价值的参考书籍。它提供了深入的理论知识和实践指导，使读者可以更有效地使用 Abaqus软件进行复合材料的有限元分析。
精彩摘录
在工程应用中，复合材料因其卓越的性能和设计灵活性，使得其越来越广泛地被应用于各种结构和设备中。然而，复合材料的设计和优化需要借助专业的工程分析工具。其中，《基于Abaqus的复合材料有限元分析》一书以其全面深入的内容和实用性，深受工程界欢迎。本书将为大家分享此书的部分精彩摘录，让我们一同领略这本书的魅力。
基于Abaqus的复合材料有限元分析
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
目录
02 内容摘要 04 阅读感受 06 作者简介

基于ABAQUS的焊接结构力学行为有限元分析

基于ABAQUS 的焊接结构力学行为有限元分析摘要：为了避免钢结构大棚在恶劣气候期间发生安全事故，提高Q235B 抗风雪和抗振动能力，分析在结构承载条件下的极限形变数据。

利用ABAQUS 对对Q235B 钢管手工电弧焊焊接成形的连跨型网架结构进行建模，研究自重环境因素影响下焊接结构的非线性承载能力，通过模型有限元分析和计算结果分析结构的可靠性。

结果表明：应力最大值出现在网架结构靠近约束的部分，达到5.499×10-4MPa ，远小于Q235B 屈服强度；等效塑性应变量为0，即表明该结构无塑性变形量，处于弹性状态。

该设计方案完全符合实际要求。

关键词：网架结构；Q235B ；ABAQUS ；有限元分析法中图分类号：TG404文献标识码：A 文章编号：2095-0438（2021）03-0144-03（福建商学院信息工程学院福建福州350506）詹友金∗∗∗第41卷第3期绥化学院学报2021年3月Vol.41No.3Journal of Suihua UniversityMar .2021收稿日期：2020-08-21作者简介：詹友金（1965-），男，福建福州人，福建商学院信息工程学院讲师，高级工程师，研究方向：现场施工管理及工程造价。

连跨型网架结构具有良好建设周期短、结构质量轻以及造价便宜等特点，在农业、工业以及建造业得到良好的工程应用[1]。

尤其是作为塑料大棚的支持结构件，通过节点连接而成的一种空间杆系结构，其外形呈曲面状为网壳，呈平板状的为网架结构[2]。

区别于一般的网架结构，连跨型网架结构跨度较大，由于外部环境因素（例如暴雨、暴雪、大风等天气）和内部因素（例如负载过重、跨度过大等）的影响导致容易出现坍塌事故发生[3,4]。

所以，在设计连跨型网架结构过程中更加需要进行考虑结构材料的抗压能力和结构的负载能力。

在本文采用非线性数值分析软件ABAQUS 对焊接成形的连跨型网架结构进行受力分析，进行自重环境因素影响下焊接结构的非线性承载能力分析。

基于有限元软件ABAQUS的组合结构分析

基于有限元软件ABAQUS的组合结构分析摘要：本文通过大型有限元工程模拟软件ABAQUS对波纹钢腹板组合梁建立有限元模型，并与试验数据作对比，检验有限元分析的正确性。

关键词：组合梁、有限元Abstract: this paper through the large finite ABAQUS software engineering simulation of the corrugated steel beams webs, a finite element model and with the test data as compared to test the validity of the finite element analysis.Key words: the composite beams, finite element0引言有限元数值分析方法起源于20世纪50年代飞机结构分析，并由其理论依据的普遍性己被推广到其它很多领域。

在结构分析领域，几乎所有的弹塑性结构静、动力学问题都可以用它求得满意的数值结果。

桥梁结构作为众多结构中的一种，利用有限元数值方法分析其力学特性同样可以得到很好的数值分析结果。

波纹钢腹板预应力组合箱梁桥是20世纪80年代起源于法国的一种新型组合桥梁，此类新型结构与传统的混凝土箱梁相比有以下优点：(1) 自重降低，抗震性能好。

腹板采用较轻的波形钢板，其桥梁自重与一般的预应力混凝土箱梁桥相比大为减轻，地震激励作用效果显著降低，抗震性能获得一定的提高。

(2) 改善结构性能，提高预应力效率。

波形钢腹板的纵向刚度较小，几乎不抵抗轴向力，因而在导入预应力时不受抵抗，从而有效地提高预应力效率。

(3)充分发挥各种材料特性。

在波形钢腹板预应力箱梁桥中，混凝土用来抗弯，而波形钢腹板用来抗剪，几乎所有的弯矩与剪力分别由上、下混凝土翼缘板和波形钢腹板承担，而且其腹板内的应力分布近似为均布图形，有利于材料发挥作用。

Abaqus课程设计报告论文

学校代码：10128学号：201220907039课程论文题目：球体接触问题的有限元分析学生：劲波学院：理学院班级：工程力学12-1班指导教师：韦广梅、周承恩2015年9月26日工业大学课程设计（论文）任务书课程名称：有限单元法课程设计学院：理学院班级：力学12-1班_ 学生：劲波学号：9 指导教师：韦广梅、周承恩摘要许多工程问题都涉及两个或多个部件之间的接触，在这些问题中，当两个物体彼此接触时，垂直于接触面上的力作用在两个物体上。

如果在接触面之间存在摩擦，可能产生剪力以阻止物体的切向运动。

先将材料定义为弹性材料通过前处理建模、计算、后处理来分析椭球体与大体之间的接触，运用多种方法讨论接触问题。

结果得到的数据远超弹性屈服极限，后将材料重新赋值为弹塑性，仿照弹性的分析方法对弹塑性进行分析，得到的结果完全正确。

基于ABAQUS的连杆的有限元计算分析

因此对其第三主应力进行分析，连杆第三主应力比较大的位置出现在小头与杆身过渡圆角处，瓦盖与螺栓接触的圆孔处，如图 8~9。在最大爆发压力工况下，连杆小头内
图 4 连杆在装配工况下的第一主应力分布图
图 8 连杆在最大爆发压力工况下的第三主应力分布图
70
现代制造技术与装备
2008 第 6 期总第 187 期
关键词：连杆有限元安全系数变形
连杆是内燃机的主要运动受力部件之一,它在工作中所受的各种外载荷复杂且作周期性变化, 机械负荷严重, 工作条件恶劣。因此,连杆的可靠性一直也是人们在内燃机研究和改进过程中关注的热点。对连杆设计的主要要求是在保证足够的强度、刚度和稳定性的下，尽可能地达到质量轻、体积小、形状合理，并最大限度的减缓应力集中。
[4] 杨连生内燃机设计吉林中国农业机械出版社，1980 226～256.
图 11 连杆的安全系数分布云图
近杆身处，由于高周疲劳需要的理论安全系数应该大于 1.0，考虑到载荷离散产生的 5%的误差和网格质量产生的 5% 的误差，实际要求的安全系数应该大于 1.1，因此，此连杆设计符合要求。
图 6 连杆小头和大头在最大惯性力工况下的第一主应力分布图
图 3 最大爆发压力工况连杆加载及约束位置 3 计算结果的分析
（1）由于连杆螺栓的预紧力非常大，螺栓的受力情况比较复杂，螺栓在实际工作中处于塑性状态，因此对螺栓及连杆上与螺栓接触区域应该用详细模型进行分析，同样，杆身与瓦盖接触齿的根部也需要详细模型进行分析，所以暂不考虑此部分的应力分布。

基于ABAQUS的混凝土结构非线性有限元分析

基于ABAQUS的混凝土结构非线性有限元分析引言：混凝土结构在工程领域中应用广泛，其力学行为具有非线性特点。

在设计和分析混凝土结构时，需要考虑材料的非线性、几何的非线性以及边界条件的非线性等。

有限元方法是一种常用的分析工具，能够模拟复杂的结构非线性行为。

本文将介绍基于ABAQUS的混凝土结构非线性有限元分析。

方法：混凝土结构在非线性有限元分析中，需要建立几何模型、材料模型和加载模型。

ABAQUS提供了丰富的功能和材料模型，适用于混凝土结构的各种非线性分析。

1.几何模型：在建立几何模型时，可以使用ABAQUS提供的几何建模工具，也可以导入CAD软件中的几何模型。

在建立模型时，需要注意结构的几何形状、尺寸和边界条件。

2.材料模型：混凝土的力学行为通常可以用Drucker-Prager或Mohr-Coulomb材料模型来描述。

ABAQUS提供了这些材料模型的参数输入和选项设置。

在输入混凝土材料的参数时，需要考虑抗压强度、抗拉强度、杨氏模量、泊松比、体积变形模量等。

同时，材料的破坏准则也需要考虑。

ABAQUS支持多种破坏准则，如最大应变准则、耐久性准则等。

3.加载模型：在非线性有限元分析中，加载模型对于模拟真实工况非常重要。

ABAQUS提供了多种加载模型，如集中力、均布力、压力等。

除了静力加载，动力加载也是重要的分析手段。

ABAQUS可以模拟动力荷载，如地震、风载等。

加载模型的选择和参数的设置需要根据实际工程情况来确定。

4.边界条件：在模拟混凝土结构中，正确设置边界条件是至关重要的。

ABAQUS提供了多种边界条件的设定方法，如位移边界条件、约束边界条件等。

在设置边界条件时，需要根据结构的实际情况来选择合适的约束条件，确保分析结果的准确性。

结果与讨论：通过非线性有限元分析，可以得到混凝土结构的应力、应变分布，以及结构的变形和破坏情况。

这些结果对于工程设计和结构优化非常重要。

在使用ABAQUS进行混凝土结构非线性有限元分析时，需要进行结果的后处理和分析。

有限元分析ujoint有限元分析论文

有限元分析课程论文课程名称：有限元分析论文题目：ujoint有限元分析学生班级；学生姓名：任课教师：学位类别：评分标准及分值选题与参阅资料（分值）论文内容（分值）论文表述（分值）创新性（分值）评分论文评语：总评分评阅教师: 评阅时间年月日注：此表为每个学生的论文封面，请任课教师填写分项分值基于abaqus的ujoint有限元分析摘要：万向传动装置在汽车中起到了传递扭矩的关键作用,在abaqus中导入ujoint实体模型，之后对其进行坐标系建立，wire 建立，以及各部件之间的连接关系的建立，最后对该模型施加边界条件，令其运动。

关键词：abaqus、有限元、ujoint一问题的描述对导入的ujoint在所有步骤完成后，施加力：在stepinitial：均设为0；step SPIN：doundary1：限制除UR2的所有，且把UR2值设为：pi。

在boundary2 中，限制UR1和UR3自由度。

二在abaqus中导入ujoint实体模型启动abaqus CAE，在文件下拉菜单中选择：import ，选择最终文件位置or 输入ws_connector_ujoint.py.inp打开文件ujoint。

（如下图所示）2.1 创建坐标系单机操作界面中的tool，从下拉菜单中选择datum，再出来的窗口中选择coordinate，3points。

首先选择origin，在选择x正方向，Y正方向、z正方向。

创建完成。

2.2创建VERT和CROSS之间的2坐标系。

根据 2.1所述操作步骤创建坐标系V-C 和V-G （VERT和GROUND）。

Notice：1、创建过程中为了清晰分辨，可将IN的suppress，创建完成后再将其resume。

其他同样2、在V-C和I-C中，x轴与cross转动所绕轴平行。
