低压断路器有哪些保护功能

低压断路器使用的几点注意事项
低压断路器是电力系统中使用频率最高的一种保护设备，具有
过载保护、短路保护和地震保护等功能。

在正常运行之前，需要注
意以下几点事项来保证其正常工作和使用寿命：
1.选择合适的低压断路器
根据实际的电气负荷情况和电缆线路长度，选择适当的额定电
流容量的低压断路器。

如果容量选择不合适，可能会导致过载、短
路等故障，甚至造成设备损坏、火灾等危险。

2.安装位置和安装环境
低压断路器一般安装在配电箱内，应确保安装位置干燥、通风、无积水，且在正常温度范围内。

同时应尽量避免在摇晃、冲击或振
动较大的位置安装，以免产生不良影响或故障。

3.使用前检查
在使用低压断路器之前，必须对其进行检查。

主要包括检查连
接线路、插头插座等连接件的牢固性，检查泄漏情况等。

并对操作
机构进行检查，确保正常动作，及时发现问题解决。

4.严格遵守使用规范
低压断路器使用过程中，需要严格遵守规范操作，避免恶意损坏、乱动、更改设备等行为，避免加剧设备的损坏或带来不必要的
危险。

同时，在发现设备故障或异常时，必须立即停机处理并及时
维修。

5.定期保养和维修
低压断路器应定期进行保养和维修，清洁设备，除尘等。

特别是运行环境恶劣情况下的低压断路器，应更加重视清洗和维护的工作，以确保设备的正常使用寿命。

低压断路器在使用之前，需要注意选择合适的设备，提前进行前期清理，安装位置和周围环境的要求，严格遵守使用规范，定期保养维修等细节问题，以保证设备的正常使用寿命。

低压断路器工作原理
低压断路器是一种用于保护电力系统和电气设备的重要电气元件，其工作原理如下。

1. 电路保护功能：低压断路器主要用于保护电路免受过载和短路等故障的损害。

当电路中的电流超过额定值时，断路器会自动跳闸，切断电路，防止过载引起的电气设备损坏。

同时，当电路中出现短路时，断路器能够迅速切断电路，防止短路电流造成过大的电弧、火灾等危险。

2. 熔断器保护机制：低压断路器的保护机制通常通过热熔断器实现。

熔断器是一个由金属丝制成的安全电器元件，其断裂温度比电路中电线的额定温度稍高，当电流过载时，电线的温度上升，当温度超过熔断器的断裂温度时，熔断器会断裂，切断电路。

这样可以有效保护电气设备免受过电流的损害。

3. 磁性触发机构：低压断路器还具备短路保护功能。

当电路中出现短路时，产生的电流会瞬间增加，磁场作用于触发机构，使得触发机构触发，迅速切断电路。

磁性触发机构能够实现更快速、精确的短路保护。

4. 隔离与连接功能：低压断路器除了保护功能外，还具备隔离和连接电气设备的功能。

在进行检修和维护时，可以通过低压断路器进行电气设备的隔离，确保操作人员的安全。

同时，也可以通过低压断路器将不同的电气设备连接在一起，实现电路的连接。

综上所述，低压断路器通过电路保护功能、熔断器保护机制、磁性触发机构和隔离与连接功能来保护电力系统和电气设备的安全运行，确保电路免受过载、短路等故障的损害。

低压断路器工作原理低压断路器是一种用于保护低压电路的电器设备，它的主要作用是在电路发生过载或短路时，迅速切断电路，以保护电器设备和人身安全。

那么，低压断路器是如何工作的呢？接下来，我们将从低压断路器的工作原理进行详细介绍。

首先，低压断路器的工作原理是基于热保护和磁保护两种机制。

在电路发生过载时，电流会迅速增加，导致断路器内部产生热量。

而热保护机构会感应到这种温度变化，当温度超过设定数值时，热保护机构就会触发，迅速切断电路，以避免电路过载而引发火灾等危险情况。

其次，当电路发生短路时，电流会迅速增加到很高的数值，这时磁保护机构就会发挥作用。

磁保护机构是利用电流通过线圈产生的磁场来实现的，当电流超过额定值时，磁场的力量会使得触发器瞬间动作，从而切断电路，以防止电路短路造成的危险。

另外，低压断路器还具有手动切断功能，即通过手动操作断路器的切断按钮，可以随时切断电路，以便进行维修和保养。

这种手动切断功能在电路维护和故障排除时非常重要，可以有效保障维修人员的安全。

除此之外，低压断路器还具有过载和短路保护的灵敏性和可靠性。

一般来说，低压断路器的额定电流是固定的，而在电路发生过载或短路时，断路器能够迅速切断电路，以避免电器设备受损或人身安全受到威胁。

总的来说，低压断路器的工作原理是基于热保护、磁保护和手动切断功能，通过这些机制的相互作用，实现对电路的过载和短路保护。

它在电气系统中扮演着非常重要的角色，能够有效保护电器设备和人身安全。

因此，在使用和维护低压断路器时，需要严格按照规定操作，确保其正常工作，以提高电气系统的安全性和可靠性。

低压断路器的功能低压断路器是一种用于保护电路的开关设备，广泛应用于低压电力系统中。

它的主要功能是在电路发生短路、过载或地故障时自动断开电路，以避免损坏电气设备，保护人身安全。

以下将详细介绍低压断路器的功能。

1.过载保护：当电路中的电流超过低压断路器额定电流时，断路器会自动断开电路，以避免电线和电气设备过热损坏。

过载保护是低压断路器最基本的功能之一，它通过热释放器或电磁释放器来实现，当电路中的电流超过额定电流时，释放器会受热或受电流作用而使触点脱开，断开电路。

2.短路保护：短路是指电路中两个或多个不同相的导线之间出现直接连接导致电流过大的故障。

低压断路器可以检测到电路中的短路事件，并及时断开电路，以防止电流过大造成火灾、爆炸或设备损坏。

短路保护一般由磁力释放器来实现，当短路发生时，磁力释放器会感应到过大的电流，使触点迅速分离，切断电流。

3.地故障保护：地故障是指电气设备或导线与接地之间发生的接触不良、绝缘损坏等导致电流通过接地故障。

低压断路器具有检测并保护地故障的功能，当电路中出现地故障时，断路器会迅速断开电路，防止电流通过接地短路，避免人身和设备的损害。

地故障保护通常由磁力或差动式释放器来实现，它们可以感应到电流的不均衡或变化，从而切断电路。

4.手动控制：除了自动断电的功能外，低压断路器还具有手动控制的功能。

用户可以通过手动操作开关来关闭或打开低压断路器，以便进行维护、检修或紧急情况处理。

手动控制功能使得用户能够灵活地操作断路器，方便实用。

5.状态显示：一些现代低压断路器还具有状态显示功能，可以显示断路器的工作状态、开关位置、故障指示等信息。

这样，用户可以直观地了解断路器的实时状态，及时采取相应措施。

综上所述，低压断路器作为一种重要的电气设备保护装置，具有重要的功能。

它能够有效保护电路和设备，防止过载、短路和地故障引起的电气事故，并能够进行手动控制和状态显示。

在低压电力系统中，低压断路器的功能对于电气安全和设备的正常运行至关重要。

产品单元划分细则低压断路器1.绝缘单元：低压断路器的绝缘单元主要用于保护电路免受电击和短路等电气故障的影响。

该单元包括绝缘壳体、绝缘支撑件、绝缘材料等。

绝缘单元具有良好的绝缘性能，能够有效隔离电路并确保电流的正常流通。

2.断路单元：低压断路器的断路单元主要用于在电路发生故障时切断电流，以保护设备和人员的安全。

该单元包括开关机构、触头、电弧灭弧装置等。

断路单元需要具备可靠的断开电路能力，并能够有效消除电弧，避免电弧持续烧灼。

3.过载保护单元：低压断路器的过载保护单元主要用于监测电路中的电流是否超过额定值，并在超过额定值时切断电流。

该单元包括电流互感器、热过载保护器等。

过载保护单元需要能够准确监测电流，并及时启动断路器进行切断。

4.短路保护单元：低压断路器的短路保护单元主要用于监测电路中的短路故障，并在发生短路时切断电流。

该单元包括电流互感器、电流开关等。

短路保护单元需要能够快速检测电路中的短路故障，并及时启动断路器进行切断，以避免设备和人员的损失。

5.控制单元：低压断路器的控制单元主要用于控制断路器的开关动作。

该单元包括电磁线圈、操作机构等。

控制单元需要具备可靠的控制能力，能够确保断路器的准确切断和闭合。

6.辅助单元：低压断路器的辅助单元主要用于辅助控制和监测断路器的工作状态。

该单元包括指示灯、热继电器、电源模块等。

辅助单元能够提供准确的电流状态信息，并为用户提供方便的操作和维护功能。

在进行产品单元划分时，需要根据低压断路器的功能和性能要求，充分考虑各个单元之间的协作和配合关系，并确保每个单元能够独立工作，同时又能够有效地共同发挥作用，以提高低压断路器的可靠性和安全性。

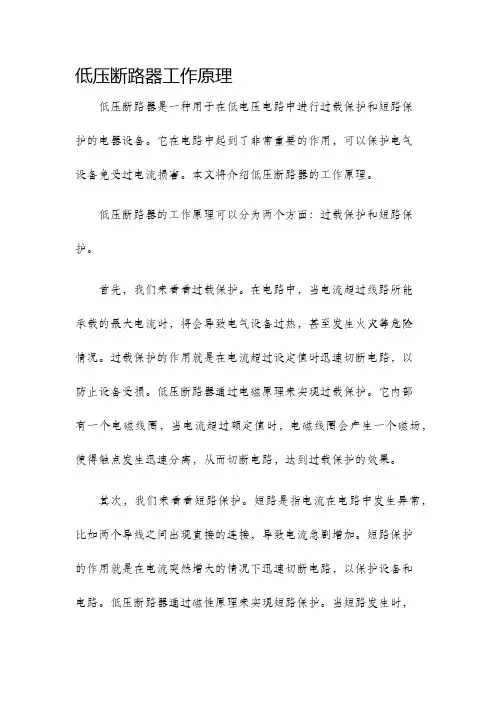

低压断路器工作原理低压断路器是一种用于在低电压电路中进行过载保护和短路保护的电器设备。

它在电路中起到了非常重要的作用，可以保护电气设备免受过电流损害。

本文将介绍低压断路器的工作原理。

低压断路器的工作原理可以分为两个方面：过载保护和短路保护。

首先，我们来看看过载保护。

在电路中，当电流超过线路所能承载的最大电流时，将会导致电气设备过热，甚至发生火灾等危险情况。

过载保护的作用就是在电流超过设定值时迅速切断电路，以防止设备受损。

低压断路器通过电磁原理来实现过载保护。

它内部有一个电磁线圈，当电流超过额定值时，电磁线圈会产生一个磁场，使得触点发生迅速分离，从而切断电路，达到过载保护的效果。

其次，我们来看看短路保护。

短路是指电流在电路中发生异常，比如两个导线之间出现直接的连接，导致电流急剧增加。

短路保护的作用就是在电流突然增大的情况下迅速切断电路，以保护设备和电路。

低压断路器通过磁性原理来实现短路保护。

当短路发生时，电流会迅速增大，这时电磁线圈会感应到电流的变化，产生一个强磁场，使得触点瞬间分离，切断电路，实现短路保护。

除了过载保护和短路保护，低压断路器还可以进行欠压保护和过压保护。

欠压保护是指当电流过小时，低压断路器可以切断电路，以避免设备无法正常工作。

过压保护是指当电压超过额定值时，低压断路器可以切断电路，以保护设备免受过高电压的损害。

低压断路器的工作原理离不开一种叫做热释放器的装置。

热释放器的作用是检测电流的大小和时间，并与低压断路器的电磁元件相连接。

当过载或短路发生时，热释放器会感应到电流的变化，并将信号传递给低压断路器的电磁元件，从而实现切断电路的功能。

综上所述，低压断路器通过电磁和热释放器等装置，实现了对电路中过载保护、短路保护、欠压保护和过压保护等功能的实现。

它在保护电气设备免受过电流损害方面发挥着重要作用。

通过了解低压断路器的工作原理，我们可以更好地理解它的作用，并合理应用于电路的设计和维护中，以提高电气设备的安全性和可靠性。

1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3 操动机构断路器操动机构包括传动机构和脱扣机构两大部分。

（1）传动机构：按断路器操作方式不同可分为：手动传动、杠杆传动、电磁铁传动、电动机传动；按闭合方式可分为：贮能闭合和非贮能闭合。

（2）自由脱扣机构：自由脱扣机构的功能是实现传动机构和触头系统之间的联系。

2.4 保护装置断路器的保护装置由各种脱扣器来实现。

断路器的脱扣器型式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。

低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3操动机构。

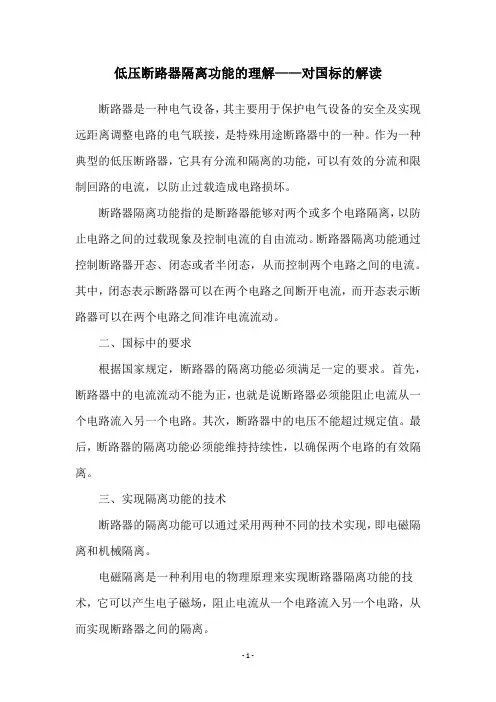

低压断路器隔离功能的理解——对国标的解读断路器是一种电气设备，其主要用于保护电气设备的安全及实现远距离调整电路的电气联接，是特殊用途断路器中的一种。

作为一种典型的低压断路器，它具有分流和隔离的功能，可以有效的分流和限制回路的电流，以防止过载造成电路损坏。

断路器隔离功能指的是断路器能够对两个或多个电路隔离，以防止电路之间的过载现象及控制电流的自由流动。

断路器隔离功能通过控制断路器开态、闭态或者半闭态，从而控制两个电路之间的电流。

其中，闭态表示断路器可以在两个电路之间断开电流，而开态表示断路器可以在两个电路之间准许电流流动。

二、国标中的要求根据国家规定，断路器的隔离功能必须满足一定的要求。

首先，断路器中的电流流动不能为正，也就是说断路器必须能阻止电流从一个电路流入另一个电路。

其次，断路器中的电压不能超过规定值。

最后，断路器的隔离功能必须能维持持续性，以确保两个电路的有效隔离。

三、实现隔离功能的技术断路器的隔离功能可以通过采用两种不同的技术实现，即电磁隔离和机械隔离。

电磁隔离是一种利用电的物理原理来实现断路器隔离功能的技术，它可以产生电子磁场，阻止电流从一个电路流入另一个电路，从而实现断路器之间的隔离。

机械隔离是一种利用机械原理来实现断路器隔离功能的技术，它利用机械设备将断路器与两个电路之间分开，从而防止电流从一个电路流入另一个电路，实现断路器之间的隔离。

四、改进技术的发展随着技术的进步，断路器的隔离功能也在不断的改进。

一些最新的技术，如自动开关技术、可编程控制技术、电脉冲技术等，都可以有效的增强断路器的隔离功能。

例如，自动开关技术可以自动检测电路的电压状态，并在需要时切断电路以防止过载；可编程控制技术可以实现对电路的实时监控；电脉冲技术可以更容易地控制断路器的打开和关闭。

这些技术的发展将使断路器的隔离功能更加精确高效。

五、结论断路器的隔离功能非常重要，它可以有效的防止电路之间的过载现象及控制电流的自由流动，从而起到保护电气设备的安全作用。

低压断路器工作原理低压断路器是一种常见的电气保护设备，广泛应用于电力系统、工业领域和建筑物中，用于保护电路免受过载、短路和地故障等电气故障的影响。

它的工作原理是基于电磁吸合和电磁释放机制。

1. 电磁吸合机制：低压断路器内部有一对电磁线圈，分别称为释放线圈和励磁线圈。

当电路正常工作时，励磁线圈接通，产生一定的电磁场，使得断路器的触头保持闭合状态。

当电路发生故障，如过载或短路，电流会迅速增大，导致励磁线圈中的电流增大。

当电流超过设定的额定电流值时，励磁线圈产生的电磁场会变强，使得释放线圈中的电流也增大。

当释放线圈中的电流达到一定数值时，电磁力会克服励磁线圈中的电磁力，使得触头迅速分离，断开电路，实现故障的隔离和保护。

2. 电磁释放机制：低压断路器内部还配备了电磁释放器，用于在电路发生严重故障时迅速切断电源。

电磁释放器是一种电磁驱动的机械装置，其工作原理是利用电磁力将释放器的机械传动系统拉动，使得触头迅速分离，切断电路。

电磁释放器的动作速度非常快，通常在几毫秒内就能完成断开操作。

它能够有效地保护电路和设备免受严重故障的影响，避免火灾和其他安全事故的发生。

3. 过载保护：低压断路器还具有过载保护功能。

当电路负载超过额定电流时，断路器会自动切断电源，防止电路过热和设备损坏。

过载保护是通过热释放器实现的，热释放器是一种基于热膨胀原理的装置。

当电路负载过大时，热释放器中的热敏元件会受热膨胀，使得触点迅速分离，切断电路。

4. 短路保护：低压断路器还能够提供短路保护。

当电路发生短路故障时，电流会迅速增大，导致断路器内部的电磁力瞬间增大。

电磁力会使得触头迅速分离，切断电路，防止电流过大造成设备损坏和火灾等危险。

总结：低压断路器的工作原理是基于电磁吸合和电磁释放机制，通过电磁力使得触头迅速分离，切断电路，实现对电路的保护。

它具有过载保护和短路保护功能，能够有效地防止电路故障对设备和人员的伤害。

低压断路器是电力系统中不可或缺的重要设备，应用广泛，具有重要的意义。

简述低压断路器的功能,结构和保护作用
低压断路器是一种电器，用于在电路中断电故障时，断开电路以保护电气设备和电路不受损坏。

其功能主要包括：
1. 断开电路：低压断路器能够快速从接通状态切断电路，以防止电流过载或短路造成的损坏。

2. 遮断弧：低压断路器能够在切断电路时，迅速熄灭电弧，以避免电弧对设备和人员的伤害。

3. 隔离电气设备：低压断路器在切断电路时，能够隔离故障设备，确保其他设备正常运行。

低压断路器的结构一般包括开关、熔断器或电子保护装置、过载保护装置、短路保护装置和电弧消光装置等。

其中，开关负责手动控制电路的开关机，熔断器或电子保护装置负责检测电流异常并切断电路，过载保护装置用于保护电气设备避免电流过载，短路保护装置用于保护电路在短路时不受损坏，电弧消光装置则用于快速熄灭电弧。

低压断路器的保护作用包括：
1. 过载保护：低压断路器能够检测电路中的过载电流，并在设定的时间内切断电路，以避免电设备因过载而烧坏。

2. 短路保护：低压断路器能够检测电路中的短路电流，并迅速切断电路，以防止电路发生严重故障和设备受损。

3. 故障隔离：低压断路器能够隔离故障设备，保护其他电气设备免受故障的影响。

总之，低压断路器是一种功能强大的电器，能够快速切断电路，保护电气设备和电路不受损坏，并确保电路正常运行。

低压断路器工作原理低压断路器是一种用于保护电路和电气设备的重要电器元件。

它的主要功能是在电路中检测到过载、短路和地故障时，及时切断电流，以防止电路和设备的损坏，并确保人身安全。

本文将详细介绍低压断路器的工作原理。

1. 低压断路器的组成低压断路器通常由电磁式触发器、热式触发器和电气释放器组成。

其中，电磁式触发器用于检测电路中的短路故障，热式触发器用于检测电路中的过载故障，而电气释放器用于检测电路中的地故障。

2. 过载保护当电路中的电流超过低压断路器的额定电流时，热式触发器会被激活。

热式触发器中的热元件会因为电流通过而产生热量，当热量超过一定程度时，热元件会膨胀，触发断路器的动作机构，切断电流。

这样可以防止电路和设备因为过载而受损。

3. 短路保护当电路中发生短路故障时，电磁式触发器会被激活。

电磁式触发器中的线圈会产生磁场，当电流超过一定程度时，磁场的力量会使得触发器的动作机构被吸引，切断电流。

这样可以防止电路和设备因为短路而受损。

4. 地故障保护当电路中发生地故障时，电气释放器会被激活。

电气释放器中的电气元件会检测电路中的电流泄漏情况，当电流泄漏超过一定程度时，电气元件会触发断路器的动作机构，切断电流。

这样可以防止因为电路中存在地故障而对人身安全造成威胁。

5. 动作速度和灵敏度低压断路器的动作速度和灵敏度是其性能的重要指标。

普通来说，低压断路器的动作速度应该足够快，以确保在故障发生时能够及时切断电流。

而灵敏度则是指断路器对于故障的检测能力，它应该能够准确地检测到过载、短路和地故障，并及时触发动作。

6. 额定电流和额定短路中断能力低压断路器的额定电流是指断路器能够正常工作的最大电流值。

而额定短路中断能力则是指断路器能够安全切断的最大短路电流值。

这两个参数是选择和使用断路器时需要考虑的重要因素。

7. 选择和安装在选择和安装低压断路器时，需要考虑电路的额定电流、额定电压和故障电流等因素。

断路器的额定电流应该大于电路的额定电流，而额定短路中断能力则应该能够满足电路的短路电流需求。

低压断路器低压断路器即低压自动空气开关，又称自动空气断路器,简称断路器。

它集控制和多种保护功能于一体，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机，是低压配电网络和电力拖动系统中常用的重要保护电器之一。

作用:兼有刀开关和熔断器的作用1.低压断路器结构及工作原理低压断路器主要由主触点及灭弧装置、各种脱扣器、自由脱扣机构和操作机构等部分组成。

热脱扣器由热元件和双金属片构成，作过载保护，过载时热元件发热使双金属片受热弯曲，推动脱扣器动作使断路器分闸。

欠电压脱扣器是指电路中电压不足或失去电压时切断电路，起到欠电压保护作用。

欠压脱扣器的线圈直接接在电源上，衔铁处于吸合状态，断路器可以正常合闸，当断电或电压低时，欠压脱扣器的吸力小于弹簧的作用力，弹簧拉动动铁芯向上运动从而推动脱扣器使其脱扣，实现断路器跳闸功能。

2.低压断路器的型号含义及图形符号3.低压断路器跳闸原因分析1）合上闸的时候会立马跳闸，并且此时蓝色按钮也会弹起，说明电路当中有漏电的地方；2）合上闸的时候会立马跳闸，并伴有“砰”的一声，此时蓝色按钮未弹起，说明电路当中有短路的情况；3）合上闸的后过大约八到十分钟才跳闸，此时要用手背去摸一摸开关两侧，若温度非常高，说明开关内部触点接触不良导致的发热，此时需要换新的开关；若温度不高，说明应该是开关过载，电流过大导致的。

4.低压断路器的选择原则1）其额定电压和额定电流应不小于线路的正常工作电压和负载电流。

2）热脱扣器的脱扣整定电流应等于所控负载的额定电流。

3）电磁脱扣器的脱扣整定电流应大于负责正常工作时可能出现的峰值电流。

用于控制电动机的断路器，其值应大于1.5—1.7倍的电动机起动电流。

低压电压互感器断路器的作用
低压电压互感器断路器是电力系统中的重要设备，其作用主要
体现在以下几个方面：
1. 过载保护，低压电压互感器断路器能够监测电路中的电流，
一旦电流超过额定值，断路器会自动跳闸，切断电路，从而保护电
气设备不受过载电流的损害。

2. 短路保护，在电路发生短路故障时，断路器能够快速切断电路，防止短路电流造成设备损坏，同时保护人身安全。

3. 过压保护，低压电压互感器断路器还可以监测电路中的电压，一旦电压超过额定值，断路器会及时跳闸，避免电气设备因过高电
压而受损。

4. 隔离功能，在维修、检修或故障排除时，低压电压互感器断
路器可以将电路隔离，确保维修人员的安全，同时避免故障扩大影
响其他设备。

5. 控制电路，断路器还可以用于手动控制电路的通断，实现对
电气设备的远程控制。

总的来说，低压电压互感器断路器在电力系统中起着非常重要的保护作用，能够保障电气设备的安全运行，同时也对人身和设备起到保护作用。

低压断路器三段式保护原理
低压断路器是工业和民用电气系统中常见的一种电器设备，它
的主要作用是在电路发生短路、过载或其他故障时，及时切断电源，保护电气设备和人身安全。

为了更好地实现对电路的保护，低压断
路器通常采用三段式保护原理，即短路保护、过载保护和地漏保护。

首先是短路保护。

当电路发生短路时，电流会急剧增加，这可
能会对电气设备造成严重损坏，甚至引发火灾等安全事故。

为了应
对这种情况，低压断路器内部通常设置有热释放器或磁性释放器，
当电路中的电流超过设定值时，这些释放器会迅速作用，切断电源，从而实现短路保护。

其次是过载保护。

在电气设备长时间运行过程中，如果电流超
过了设备的额定工作电流，就会造成过载，导致设备过热甚至损坏。

为了避免这种情况的发生，低压断路器内部通常设置有过载保护装置，当电流超过额定值时，这些装置会自动切断电源，保护设备免
受损坏。

最后是地漏保护。

地漏是指电路中发生的对地绝缘故障，会导
致电流通过人体流向地面，造成触电事故。

为了防止这种情况的发
生，低压断路器通常还设置有地漏保护装置，当电路出现对地绝缘
故障时，这些装置会迅速切断电源，保护人身安全。

综上所述，低压断路器的三段式保护原理能够有效保护电气设
备和人身安全，是电气系统中不可或缺的重要部分。

在实际应用中，我们需要根据具体的电路特点和要求，选择合适的低压断路器，并
合理设置保护参数，以确保电路的安全可靠运行。
