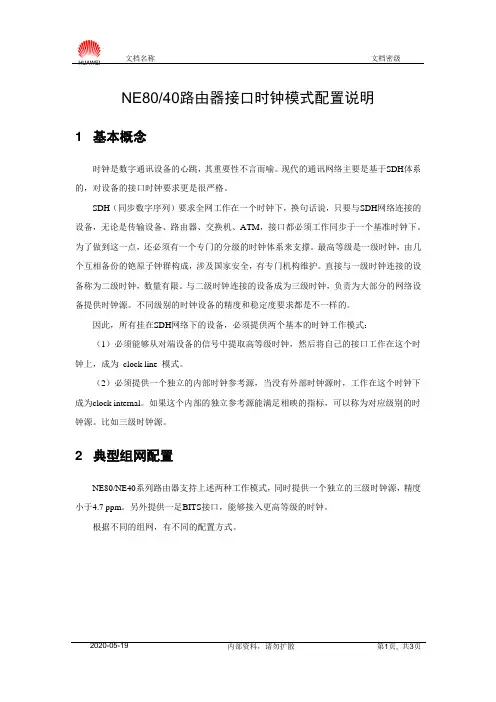

NE80/40路由器接口时钟模式配置说明1 基本概念时钟是数字通讯设备的心跳，其重要性不言而喻。
现代的通讯网络主要是基于SDH体系的，对设备的接口时钟要求更是很严格。
SDH（同步数字序列）要求全网工作在一个时钟下，换句话说，只要与SDH网络连接的设备，无论是传输设备、路由器、交换机、ATM，接口都必须工作同步于一个基准时钟下。
为了做到这一点，还必须有一个专门的分级的时钟体系来支撑。
最高等级是一级时钟，由几个互相备份的铯原子钟群构成，涉及国家安全，有专门机构维护。
直接与一级时钟连接的设备称为二级时钟，数量有限。
与二级时钟连接的设备成为三级时钟，负责为大部分的网络设备提供时钟源。
不同级别的时钟设备的精度和稳定度要求都是不一样的。
因此，所有挂在SDH网络下的设备，必须提供两个基本的时钟工作模式：（1）必须能够从对端设备的信号中提取高等级时钟，然后将自己的接口工作在这个时钟上，成为clock line 模式。
（2）必须提供一个独立的内部时钟参考源，当没有外部时钟源时，工作在这个时钟下成为clock internal。
如果这个内部的独立参考源能满足相映的指标，可以称为对应级别的时钟源。
比如三级时钟源。
2 典型组网配置NE80/NE40系列路由器支持上述两种工作模式，同时提供一个独立的三级时钟源，精度小于4.7 ppm。
另外提供一足BITS接口，能够接入更高等级的时钟。
根据不同的组网，有不同的配置方式。
2.1 路由器与SDH设备连接如上图所示，两台路由器通过SDH设备互相连接的，比如POS155M、ATM155M接口。
因为SDH设备的时钟等级一般要高于路由器，所以此时应该配置路由器的接口为line，而SDH设备的接口为internal。
2.2 路由器直连如上图，两台路由器自己直连时，可以采用两种方法。
（1）一端设置为LINE，另一端设置为INTERNAL。
（2）两端都设置成为INTERNAL两端都设为LINE是错误的配置方式。
