沟盖板施工技术方案.docx

一、工程概况本工程为某地区排水沟水泥盖板施工项目，主要包括排水沟的挖掘、水泥盖板的预制和安装。

排水沟全长约1000米，采用水泥盖板进行封闭，以满足排水需求。

水泥盖板采用C25钢筋混凝土预制，尺寸为2000mm×1225mm×375mm。

二、施工准备1. 技术准备组织相关人员对施工图纸进行会审，复核设计图及工程数量。

根据设计资料，做好导线复测工作和水准复测工作。

对施工人员进行施工安全交底和技术交底。

2. 材料准备（1）水泥：选用强度等级为C25的普通硅酸盐水泥，确保质量合格。

（2）砂：选用中粗砂，细度模数在2.5-3.5之间，含泥量不大于3%。

（3）石子：选用粒径为5-20mm的碎石，含泥量不大于1%。

（4）钢筋：选用HRB400钢筋，确保质量合格。

（5）外加剂：选用减水剂、缓凝剂等，按照规范要求进行配置。

3. 机械准备（1）搅拌机：用于混凝土的搅拌。

（2）振捣器：用于混凝土的振捣。

（3）切割机：用于预制水泥盖板的切割。

（4）运输车辆：用于材料的运输。

（5）安装设备：用于水泥盖板的安装。

三、施工步骤1. 排水沟挖掘根据设计图纸，对排水沟进行挖掘，沟底宽度为 1.5m，沟深为 1.2m。

挖掘过程中，注意保持沟壁的稳定，防止坍塌。

2. 水泥盖板预制（1）模板制作：根据设计尺寸，制作水泥盖板模板。

（2）混凝土浇筑：按照配合比要求，将水泥、砂、石子等材料进行搅拌，浇筑到模板内。

（3）振捣：使用振捣器对混凝土进行振捣，确保混凝土密实。

（4）养护：混凝土浇筑完成后，进行养护，养护时间不少于7天。

（5）切割：养护完成后，使用切割机将水泥盖板切割成所需尺寸。

3. 水泥盖板安装（1）基础处理：对排水沟底部进行清理，确保基础平整。

（2）盖板安装：将预制好的水泥盖板安装到排水沟内，确保盖板与沟壁之间缝隙均匀。

（3）缝隙填充：在盖板与沟壁之间的缝隙处，填充砂浆，确保排水畅通。

四、施工质量控制1. 水泥盖板预制：确保混凝土质量，严格控制配合比，保证盖板尺寸准确。

电缆沟盖板更换技术方案一、工程概况：因为厂区内部分电缆沟沟盖板坏损，造成厂区内地面电缆系统混乱，现按要求将各厂区内坏损的电缆沟盖板进行拆换、更换改造。

二、质量、安全及工期目标质量目标，按照施工标准安全目标，杜绝一切安全事故发生工期目标，按甲方要求工期之内完工三、施工范围本工程更换的电缆沟盖板主要有主厂房，五号转载点、筛分楼、703驱动站等厂房内。

四、施工技术措施4.1交接检验4.1.1构件进场检验(1)盖板应统一部位注明规格、生产日期、生产批次和合格标志。

检查数量：全数检查。

(2)盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷；构件表面不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷；角钢表面无毛刺、锌锚、挂锌、露铁、锌渣锌灰等附着现象。

检查数量：全数检查。

(3)钢筋混凝土盖板的尺寸偏差应符合表1的规定。

检查数量：每一条电缆沟的盖板抽查10%,但不得少于3件。

表1注：1为构件长度(4)检查支座支撑宽度和高度。

检查方法：采用钢尺。

(5)检查盖板的质量合格证明文件，主要包括原材料合格证明文件及试验报告、试块试压报告、盖板钢筋保护层测试记录等。

4.1.2上道工序交接检验(1)电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。

(2)电缆沟沟道压顶抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝；压顶表面应平整、洁净、接槎平整，分格缝设置宣不大于4m。

检查数量：每10延长米检查至少一处，每条沟很多于三处。

检查方法：用小锤轻击检查；观察检查。

(3)沟道压顶截面尺寸、顶面标高、中心线位移、相对高差等允许偏差项目符合表4.1.2的规定。

检查数量：每5延长米抽查1处，每条沟很多于三处。

表4.1.2(4)检查电缆沟沟道压顶施工记录和质量验收记录。

(5)沟盖板的更换施工前，各施工班组首先要现场查明盖板破损情况，确定施工范围，在拆换盖板时，使电缆沟内有毒害气体排放干净，将无损的沟槽及沟壁上杂物、淤泥清理干净，保证沟边线形顺适，且沟边内侧平滑、光亮后方可施工作业。

沟盖板施工技术方案（1）钢筋制作与绑扎钢筋制作按照施工图纸设计下料，10单根长105cm、Ф14单根长112cm，两端弯起；下料完成后运至现场进行钢筋网片绑扎，盖板下底保护层为4cm，用塑料垫块或预制垫块进行趁垫，两侧保护层为5cm 厚。

模板支设模板支设分两种情况，○___平交道口所用盖板两端不留泄水孔采用Ⅱ边沟盖板，断面尺寸18cm100cm，模板采用木模板，每20cm设一立桩固定；○2过村路段盖板采用边沟Ⅰ型，断面尺寸16cm100cm，模板采用木模板，每20cm设一立桩固定；混凝土浇筑在预制盖板混凝土设计强度为C30，混凝土中拌和时应掺入防冻剂，坍落度宜控制在14～___mm，浇筑前应向总监办报验，钢筋、模板经专业监理工程师验收，且合格后进行混凝土浇筑；浇筑时应先把模板内清扫干净，砼运输车到现场后直接卸入模板内，模板内多/缺部分，用人工进行减/添，然后用30振捣棒进行振捣，最后人工收面。

拆模养生在混凝土浇筑完成第二天且砼强度达到设计强度的___%，方可进行模板拆除工作，模板拆除时应轻缓进行，避免发生棱角掉落现象；模板拆除后及时用毡布或土工布及时覆盖并洒水养生，养生周期一般为___天。

（5）盖板___预制钢筋混凝土边沟盖板___采用自卸吊进行运输___，人工进行调整，在___边沟Ⅰ型盖板时应先在边沟壁上垫1cm厚M10砂浆进行调平。

边沟Ⅱ型盖板___时要特别注意，若被交道口为混凝土路面时，边沟先在边沟壁上垫1cm厚M10砂浆，边沟盖板顶凿毛，加铺8cm厚C30砼铺装层；当被交道口为沥青混凝土路面时，根据沥青路面面层厚度在8cm厚C30砼铺装层上再铺筑1～___层沥青砼；铺装层内设置___0cmD80冷轧带肋焊接钢筋网，每米需钢筋14.56kg。

施工中质量控制要点1、钢筋混凝土预制盖板施工时控制好保护层厚度、混凝土的坍落度，另外振捣要密实，收面要光滑平整。

2、边沟盖板在___时应用砂浆在混凝土边沟壁顶垫平，另平交道铺装层施工时应先将盖板顶面拉毛，施工完成后及时覆盖养生，在混凝土强度达到___%之后方放行。

一、工程概况本工程为排水沟盖板安装工程，主要施工内容包括排水沟的清理、沟槽开挖、排水沟基础处理、排水沟墙体施工、排水沟盖板安装等。

施工地点位于XX市XX区，施工工期为XX天。

二、施工准备1. 技术准备（1）施工前，组织施工人员进行图纸会审，了解工程概况、设计要求、施工难点等。

（2）对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。

2. 材料准备（1）排水沟盖板：根据设计要求，选用C25钢筋混凝土预制盖板。

（2）混凝土：采用C15普通水泥混凝土。

（3）钢筋：选用符合要求的钢筋，并进行力学性能试验。

3. 机械准备（1）挖掘机：用于沟槽开挖。

（2）搅拌机：用于混凝土搅拌。

（3）振捣器：用于混凝土振捣。

（4）平板振动器：用于混凝土表面平整度处理。

（5）水准仪、经纬仪：用于施工测量。

三、施工工艺1. 沟槽开挖（1）根据设计图纸，确定沟槽开挖尺寸。

（2）使用挖掘机进行沟槽开挖，确保沟槽尺寸符合设计要求。

2. 排水沟基础处理（1）对沟槽底部进行平整处理，清除杂物。

（2）对沟槽底部进行夯实，确保基础稳定。

3. 排水沟墙体施工（1）根据设计要求，选用C15普通水泥混凝土进行墙体施工。

（2）按照施工规范进行混凝土浇筑、振捣，确保墙体质量。

4. 排水沟盖板安装（1）将盖板放置在沟槽中，确保盖板位置准确。

（2）在盖板底部涂抹一层沥青，防止渗水。

（3）使用扳手将盖板与墙体连接牢固。

（4）对盖板进行表面处理，确保盖板平整、美观。

四、质量控制1. 施工过程中，严格按照设计要求和施工规范进行施工。

2. 对混凝土、钢筋等材料进行检验，确保材料质量。

3. 对施工过程中的关键工序进行控制，确保施工质量。

4. 对已完成的排水沟进行验收，确保排水沟质量符合设计要求。

五、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，严格遵守操作规程，防止安全事故发生。

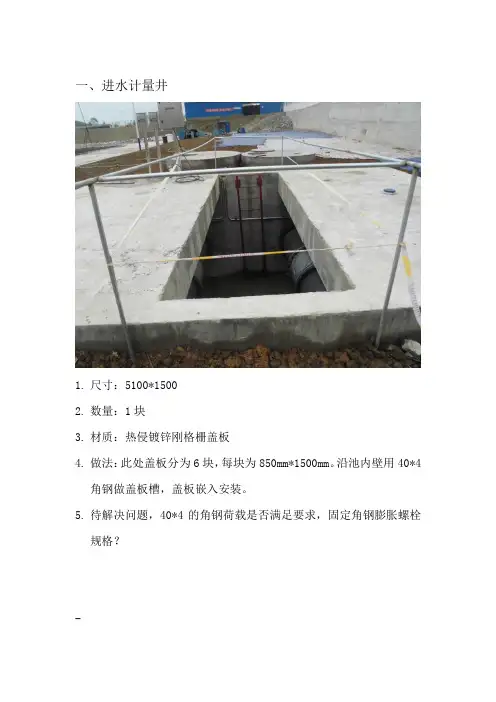

一、进水计量井1.尺寸：5100*15002.数量：1块3.材质：热侵镀锌刚格栅盖板4.做法：此处盖板分为6块，每块为850mm*1500mm。

沿池内壁用40*4角钢做盖板槽，盖板嵌入安装。

5.待解决问题，40*4的角钢荷载是否满足要求，固定角钢膨胀螺栓规格？-二.进水计量井检修孔1.尺寸：D8002.数量2块3.材质：螺纹钢盖板。

4.做法：在井圈内壁用40*4角钢做支撑，盖板放入支撑上，盖板做活动把手。

三．V型滤池下层排水1.数量及尺寸 20块其中1450*1100 4块、2560*3100 8块2560*2700 4块、2560*1400 4块。

2.材质：热侵镀锌钢格栅3.做法：用40*4角钢做格栅槽，格栅嵌入安装。

4.待解决问题：是否留有检修人孔？四、室内进门处1.尺寸：5500*18002.数量：2块3.材质：热侵镀锌钢制格栅。

4.做法：将此处格栅分为5块安装，每块1100*1800，每块做活动把手。

嵌入安装。

四．出水堰1.尺寸：2900*14002.数量：16块3.材质：透明罩4.做法：透明罩坐在出水堰堰台上，透明罩与混凝土搭接处用密封胶密封固定。

5.待解决问题：透明罩颜色及材质？五．反冲洗水池1.尺寸：1300*13002.数量：4块3.材质：螺纹钢板4.安装方式：嵌入安装六：滤池反冲洗管道1.尺寸：10100*14002.数量：1块3.材质：热镀锌钢格栅4.做法：分为10块，嵌入安装。

七．上层轧板入口1.尺寸：900*9002.数量：32块3.材质：螺纹钢盖板4.做法：嵌入安装八．进水堰1.尺寸：5000*7002.数量：16块3.材质：热镀锌钢格栅4.安装方法：嵌入安装。

九．溢流堰1．尺寸：1700*7002.数量：8块3.材质：螺纹钢版4.安装方法：嵌入安装十．溢流堰1.尺寸：3400*7002.数量：12块3.材质：螺纹钢版4.安装方法：嵌入安装。

公路混凝土排水沟及盖板施工方案施工方案：混凝土排水沟及盖板施工技术工程简介：本标段共有矩形边沟5745米，均设在五十铺大街左右侧。

沟身混凝土强度为C20(总方量2832m3)，盖板混凝土强度为C25(总方量671m3)。

施工工艺及流程：1.矩形排水沟施工工艺及流程：施工准备测量放线沟槽开挖、报验，混凝土浇筑设置沉降缝混凝土养护，安装盖板验收。

2.沟盖板预制安装施工工艺及流程：施工准备场地硬化找平模板制安钢筋制安，混凝土浇注覆盖养生取板安装验收。

施工准备：1.技术准备：①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，做好导线复测工作和水准复测工作。

②根据控制测量结果放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。

③对所有参加施工人员进行施工安全交底和技术交底。

2.试验准备：①水泥混凝土应有标养试块和现场同条件准养护试块。

②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。

3.材料准备：矩形排水沟沟身所用材料为普通水泥混凝土，砂石水泥等原材应及时进场。

盖板为C25钢筋混凝土盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。

4.机械准备：设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。

5.现场准备：①、作好施工现场的“三通一平”工作,保证进场后可立即投入施工。

②、查明基底管线分布情况并完成迁改或采取可靠的保护措施。

现浇混凝土排水沟施工方法：矩形排水沟均为混凝土预制盖板排水沟，沟身采用C20混凝土，盖板采用C25混凝土，水沟侧壁厚度为16cm，水沟底厚度为8cm。

沟槽开挖时，分段施工，每25米一段放出水沟边桩及中桩。

开挖至距设计尺寸10～15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

2、钢筋加工前应清理表面锈蚀、油污等杂物，钢筋加工后应进行自检、互检，确保尺寸、数量、位置符合设计要求。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：排水沟盖板施工方案# 排水沟盖板施工方案## 1. 引言排水沟盖板是一种用于遮盖道路或人行道上的排水沟的元件。

它能够保护排水沟不被杂物堵塞，并确保行人和车辆的安全。

本文档将介绍排水沟盖板的施工方案，包括材料准备、施工步骤和技术要点等内容，以确保施工过程顺利，达到预期效果。

## 2. 材料准备为了进行排水沟盖板施工，需要准备以下材料和工具：- 排水沟盖板：根据实际需求选择合适的尺寸和材质。

- 打孔机：用于在盖板上打孔，以便排水。

- 螺丝和螺栓：用于固定盖板。

- 扳手和螺丝刀：用于紧固螺栓和螺丝。

## 3. 施工步骤### 步骤一：清理和准备工作区域在施工之前，需要将工作区域进行清理，并确保排水沟内没有杂物。

在施工区域附近设置警示标志，以确保施工期间人员和车辆的安全。

### 步骤二：测量和布置使用测量工具准确测量排水沟的尺寸，并根据测量结果选择合适尺寸的排水沟盖板。

确定盖板的位置和方向，并在地面上进行标记。

### 步骤三：安装盖板1. 使用打孔机在盖板上打孔，以便排水。

根据盖板的尺寸和使用环境，确定打孔的数量和位置。

2. 将盖板放置在排水沟上，并按照标记的位置和方向进行调整。

3. 使用螺丝和螺栓将盖板固定在排水沟上。

根据盖板的大小和材质，选择合适的螺丝和螺栓进行安装。

4. 使用扳手和螺丝刀紧固螺栓和螺丝，确保盖板稳固并不松动。

### 步骤四：清理和检查清理施工现场，将施工过程中产生的垃圾和杂物清理干净。

检查盖板的安装情况，确保盖板紧固牢固，没有松动或变形的情况。

## 4. 技术要点在进行排水沟盖板施工时，需要注意以下技术要点：- 根据实际需求选择合适的盖板尺寸和材质，以确保其稳固性和耐用性。

- 在盖板上打孔时，保持打孔位置均匀分布，以保证排水效果。

- 在安装盖板时，要确保盖板与排水沟的接触面积均匀，避免局部负荷过重。

一、工程概况散水沟盖板工程是城市基础设施的重要组成部分，主要用于引导雨水排放，防止城市内涝。

本工程位于某城市某区域，主要包括散水沟的挖掘、盖板的预制、安装以及相关配套设施的建设。

二、施工准备1. 技术准备（1）组织技术人员进行图纸会审，明确设计意图、施工要求及质量标准。

（2）编制施工组织设计，明确施工顺序、施工方法及施工工艺。

2. 材料准备（1）散水沟盖板采用C25钢筋混凝土预制板，需具备出厂质量证明书和试验报告单。

（2）钢筋选用符合国家标准的HRB400钢筋，进场后进行抽样检验。

（3）水泥、砂、石等原材料需符合设计要求，并进行检验。

3. 机械准备（1）挖掘机、装载机、平板运输车等设备，确保满足施工需求。

（2）混凝土搅拌站、振动棒、切割机等设备，保证混凝土浇筑质量。

4. 人员准备（1）组织施工队伍，明确各工种人员职责。

（2）对施工人员进行技术培训和安全教育。

三、施工方法及工艺1. 散水沟挖掘（1）根据设计图纸，确定散水沟的尺寸、形状和走向。

（2）采用挖掘机进行散水沟挖掘，确保沟底平整、沟壁垂直。

2. 盖板预制（1）根据设计图纸，确定盖板尺寸、形状和承载能力。

（2）采用模板、钢筋、混凝土等材料进行盖板预制，确保预制质量。

3. 盖板安装（1）在散水沟底部铺设垫层，确保盖板安装平稳。

（2）将预制盖板吊装至指定位置，确保盖板水平、牢固。

（3）对盖板进行焊接固定，确保盖板与沟壁连接紧密。

4. 散水沟回填（1）对散水沟进行回填，回填材料为砂石混合料。

（2）回填过程中，分层压实，确保散水沟稳定性。

5. 散水沟排水设施建设（1）根据设计要求，设置排水口、检查井等排水设施。

（2）排水设施安装完成后，进行排水试验，确保排水畅通。

四、质量控制1. 材料检验：确保原材料、半成品和成品质量符合设计要求。

2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。

3. 工程验收：对工程进行分项、分部、单位工程验收，确保工程质量。

一、工程概况工程名称：XX项目水泥电缆沟盖板施工工程地点：XX市XX区XX街道工程规模：根据项目实际需求，设计并施工水泥电缆沟盖板。

二、施工准备1. 材料准备（1）水泥：选用符合国家标准的硅酸盐水泥，确保强度和耐久性。

（2）砂：选用干净、均匀的中砂，细度模数控制在2.3-3.0之间。

（3）石子：选用质地坚硬、颗粒均匀的碎石，粒径为5-20mm。

（4）钢筋：选用符合国家标准的钢筋，确保强度和焊接性能。

（5）模板：选用刚度好、表面平整的钢模板，保证盖板尺寸精度。

2. 施工工具（1）搅拌机：用于水泥、砂、石子等材料的搅拌。

（2）振捣器：用于混凝土的振捣密实。

（3）切割机：用于钢筋的切割。

（4）焊接机：用于钢筋的焊接。

3. 人员准备（1）项目经理：负责工程的整体规划、组织、协调和管理工作。

（2）施工员：负责施工过程中的技术指导和现场管理。

（3）钢筋工：负责钢筋的加工和焊接。

（4）混凝土工：负责混凝土的搅拌、运输、浇筑和养护。

三、施工工艺1. 钢筋加工（1）根据设计图纸，加工钢筋，确保尺寸准确。

（2）钢筋焊接：采用电弧焊，确保焊接质量。

2. 模板安装（1）根据设计图纸，安装模板，确保模板尺寸准确、牢固。

（2）模板支撑：采用木方或钢支撑，确保模板稳定。

3. 混凝土浇筑（1）混凝土搅拌：按照配合比，将水泥、砂、石子等材料搅拌均匀。

（2）混凝土运输：采用混凝土运输车，将混凝土运输至现场。

（3）混凝土浇筑：按照设计要求，将混凝土浇筑至模板内，采用振捣器进行振捣密实。

4. 养护（1）混凝土浇筑完成后，覆盖湿布或草袋，保持湿润。

（2）养护时间：根据水泥品种和气温条件，确定养护时间。

5. 盖板安装（1）检查盖板尺寸、平整度和强度，确保符合设计要求。

（2）将盖板放置在电缆沟上方，调整位置，确保盖板与沟壁平齐。

（3）固定盖板：采用螺栓或焊接方式，确保盖板牢固。

四、质量要求1. 水泥电缆沟盖板尺寸、平整度、强度等指标应符合设计要求。

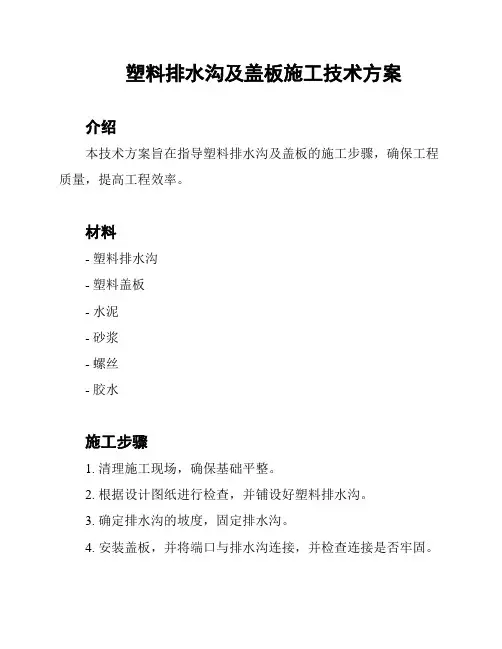

塑料排水沟及盖板施工技术方案
介绍
本技术方案旨在指导塑料排水沟及盖板的施工步骤，确保工程质量，提高工程效率。

材料
- 塑料排水沟
- 塑料盖板
- 水泥
- 砂浆
- 螺丝
- 胶水
施工步骤
1. 清理施工现场，确保基础平整。

2. 根据设计图纸进行检查，并铺设好塑料排水沟。

3. 确定排水沟的坡度，固定排水沟。

4. 安装盖板，并将端口与排水沟连接，并检查连接是否牢固。

5. 将水泥、砂浆、胶水等材料填充排水沟四周，夯实其表面，
并确保施工过程中排水沟没有移位。

6. 待水泥、砂浆干燥后，进行清洁，并在其表面涂上防水涂层。

注意事项
- 确保施工期间遵守安全规定。

- 确保塑料排水沟的材料质量，并符合国家相关标准。

- 检查排水沟和盖板是否有变形、破损等。

- 在安装排水沟前，确保排水管道已经连接好，避免后期施工
不便。

- 在排水沟安装完成后，进行检查，确保排水沟与盖板的连接
牢固，并进行清理。

结论
本文介绍的塑料排水沟及盖板施工技术方案，简单易懂，容易
施工，希望能够在实际建设中有所帮助。
