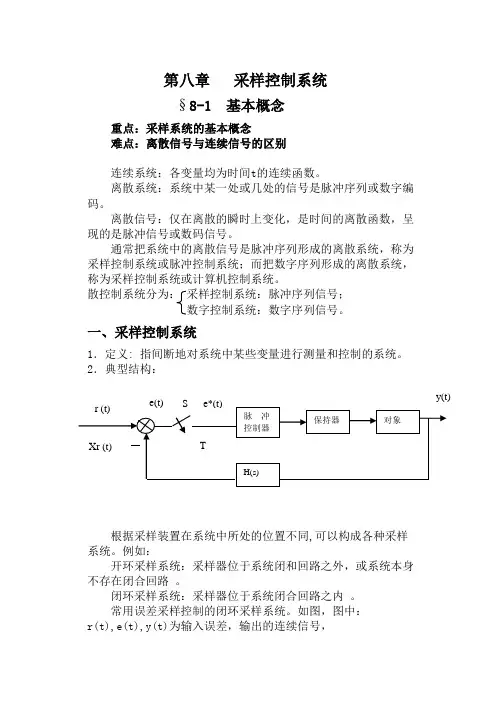

第八章采样控制系统§8-1 基本概念重点：采样系统的基本概念难点：离散信号与连续信号的区别连续系统：各变量均为时间t的连续函数。
离散系统：系统中某一处或几处的信号是脉冲序列或数字编码。
离散信号：仅在离散的瞬时上变化，是时间的离散函数，呈现的是脉冲信号或数码信号。
通常把系统中的离散信号是脉冲序列形成的离散系统，称为采样控制系统或脉冲控制系统；而把数字序列形成的离散系统，称为采样控制系统或计算机控制系统。
散控制系统分为：一、采样控制系统1．定义: 指间断地对系统中某些变量进行测量和控制的系统。
2．典型结构：根据采样装置在系统中所处的位置不同,可以构成各种采样系统。
例如：开环采样系统：采样器位于系统闭和回路之外，或系统本身不存在闭合回路。
闭环采样系统：采样器位于系统闭合回路之内。

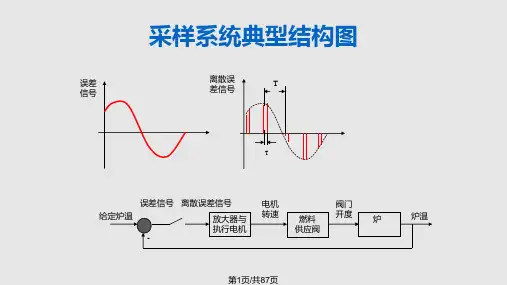

常用误差采样控制的闭环采样系统。
如图，图中：r(t),e(t),y(t)为输入误差，输出的连续信号，S—采样开关或采样器，为实现采样的装置。
T—采样周期。
e﹡(t)—是e(t)连续误差信号经过采样开关后，获得的一系列离散的误差信号。
e*(t)作为脉冲控制器的输入,经控制器对信号进行处理，在经过保持器（或滤波器）恢复为连续信号。
即将脉冲信号e*(t)①采样过程：把连续信号转变为脉冲序列的过程称采样过程，简称采样。
②采样器：实现采样的装置，或采样开关。
③保持器：将采样信号转化为连续信号的装置（或元件）。
④信号复现过程：把脉冲序列--连续信号的过程。
4 .特点：采用系统中既有离散信号，又有连续信号。
采样开关接通时刻，系统处于闭环工作状态。
而在采样开关断开时刻，系统处于开环工作状态。
二．数字控制系统1．定义：系统中含有数字计算机或数字编码元件的系统，是一种以数字计算机为控制器去控制具有连续工作状态的被控对象的闭环控制系统。
2．组成系统包括工作于离散状态下的数字计算机和工作于连续状态下的被控对象两大部分。
计算机作为系统的控制器，其输入和输出只能是二进制编码的数字信号，即在时间上和幅值上都是离散信号，而系统中被控对象和测量元件的输入和输出是连续信号，故需要A/D,D/A实现两种信号的转换。
