(完整word版)电容传感器测量纸张厚度

电容式传感器检测非金属厚度(麻洪星制作1020911105 )摘 要:介绍了均匀介质中环形电容器的推导公式,分析其测厚范围,绘制理论曲线;并利用它对非金属介质的厚度进行检测,绘制实验曲线;将理论与实验曲线进行比较,得知用该方法检测非金属的厚度具有可行性,其测量的厚度范围为0~20cm,测量精度为2.5mm1 技术原理结构简单的平行板电容器和环形电容器理论上都可以作为厚度检测用传感器,但选择环形电容器来进行检测,主要是因为环形电容器检测的精度要高于平行板电容器。

这是因为环形电容式传感器极板间的相对封闭性使得电场线的损失要少一些,平行板电容式传感器极板的开放性使得其电场线的损失相对要多些,性能不如环形的稳定。

这也是对检测非金属介质厚度的电容装置提出的一定要求1.1 环形电容式传感器检测厚度的基本原理检测厚度的环形电容式传感元件如图1所示,由图可知,当被测非金属放于环形电容极板上方后,有2个主要因素影响电容量的变化[2],即非金属厚度及其介电常数,为达到测量非金属厚度的目的,希望介电常数在较大的范围内是常数。

这里,选择的非金属介质为A3纸。

在室温下,纸的相对介电常数约为5,基本保持不变。

为了增加检测的精度,应尽量缩小检测纸张之间的间隙,并且,在读取电容值时,使身体尽可能远离电容器。

电容传感器具有温度稳定性好、结构简单、精度高、响应快、线性范围宽和实现非接触式测量等优点。

近年来，由于电容测量技术的不断完善，微米级精度的电容测微仪已是一般性产品，电容测微技术作为高精度、非接触式的测量手段广泛应用于科研和生产加工行业。

电容传感器最常用的形式为平行平板电容器，物理学上用下式描述：即电容器的电容值C 与极间距h成反比，与极板面积S和介电常数成正比。

对于变极距型传感器，测量中被测物与大地连接，单极式电容传感器与之形成一个电容器，此电容器接入开环放大倍数为A 的运算放大器反馈回路中，由此得到其原理公式：式中：为电容式精密测微仪的电压输出；为标准参比电容；为信号源标准方波输出信号；S为传感器测头有效端面面积；为传感器测头的有效待测电容；h为传感器与被测物体之间的距离系统结构三、电容测厚传感器在板材轧制装置中的应用。

本次课程设计主要讲解电容式传感器的使用中的一部分，传感器技术是现代信息技术的主要内容之一。

传感器是将能够感受到的及规定的被测量按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成，其中敏感元件是指传感器中能直接感受或响应被测量（输入量）的部分；转换元件是指传感器中能将敏感元件感受的或响应的被探测量转换成适于传输和测量的电信号的部分。

电容式传感器不但广泛应用于位移、振动、角度、加速度等机械量的精密测量而且还逐步地扩大应用于压力、差压、液面、料面、成分含量等方面的测量。

根据δεεS r o =C 可以把电容传感器分为极距变化型电容传感器、面积变化型电容传感器、介质变化型电容传感器。

根据实际不同的需求，可以利用不同的电路来实现所需要的功能。

电容式传感器的特点：（1）小功率、高阻抗。

电容传感器的电容量很小，一般为几十到几百微微法，因此具有高阻抗输出；（2）小的静电引力和良好的动态特性。

电容传感器极板间的静电引力很小，工作时需要的作用能量极小和它有很小的可动质量，因而具有较高的固有频率和良好的动态响应特性；（3）本身发热影响小（4）可进行非接触测量。

布料厚度测量是基于变介电常数电容传感器的一种精密测量，它可以实现简单的厚度测量，根据电容电路的特性分析可以知道所测布料的厚度。

关键词：厚度测量装置，电容传感器，运算放大电路，仿真第一章对布料厚度测量装置所做的调研 (3)厚度测量装置在工业环境下的意义 (3)厚度测量装置的研究现状 (3)简述设计的整体思路 (4)第二章电容测厚装置的介绍 (6)详细介绍电容测厚装置 (6)设计匹配电路 (8)第三章仿真设计及分析 (9)仿真电路的建立 (9)仿真结果的分析 (13)第四章对课程设计进行试验 (15)实验过程 (15)分析仿真与试验结果的差异 (15)第五章设计体会 (16)第一章对布料厚度测量装置所做的调研厚度测量装置在工业环境下的意义在现代高科技社会中，发展一些厚度测量装置具有非常重大的意义，厚度测量装置的使用将会大大的减少人力的投入，更加方便快捷的得到高精度，高质量的产品，此次我们研究得课题是布料厚度的测量，我们很容易联想到我们身边的各种丝质，棉质等布匹，但是如何在生产时得到等厚度的布料呢。

测量纸张厚度的方法纸张是我们日常生活中经常使用的物品，而测量纸张的厚度是一项重要的工作。

在实际应用中，我们需要测量纸张的厚度来确定其质量、适用性和可靠性。

下面将介绍几种常见的测量纸张厚度的方法。

一、卡尺法卡尺法是一种简单直观的测量纸张厚度的方法。

我们可以使用一个精确的卡尺，将卡尺的两个刀口放在纸张的两个边缘上，然后读取卡尺上的数值，即可得到纸张的厚度。

在测量时要保持卡尺与纸张垂直，并尽量避免卡尺与纸张产生侧倾。

二、迈克尔斯测厚仪迈克尔斯测厚仪是一种专门用于测量纸张厚度的仪器。

它采用了非接触式的测量原理，通过红外线传感器和激光技术测量纸张的厚度。

使用迈克尔斯测厚仪，只需要将纸张放在仪器的测试台上，仪器会自动测量并显示纸张的厚度数值。

迈克尔斯测厚仪具有测量精度高、操作简单、快速测量等优点，广泛应用于纸张生产和质量检测领域。

三、厚度计厚度计是一种常见的用于测量纸张厚度的仪器。

它通常由可调节的测量臂和刻度盘组成。

我们可以将纸张放在测量臂上，调节测量臂直到与纸张接触，然后读取刻度盘上的数值，即可得到纸张的厚度。

在使用厚度计测量纸张厚度时，需要注意调节测量臂的力度，以避免对纸张产生过大的压力。

四、电子测厚仪电子测厚仪是一种使用电子技术进行测量的专业仪器。

它通过电子传感器和显示屏来实时测量纸张的厚度，并将结果显示出来。

电子测厚仪具有测量精度高、操作简单、快速测量等优点，广泛应用于纸张生产和质量检测领域。

使用电子测厚仪时，需要注意保持仪器的清洁和稳定，以确保测量结果的准确性。

以上是几种常见的测量纸张厚度的方法。

不同的方法适用于不同的场景和要求。

在实际应用中，我们可以根据需要选择合适的方法进行测量。

无论使用哪种方法，都需要注意保持仪器的准确性和稳定性，以获得准确可靠的测量结果。

通过测量纸张的厚度，我们可以更好地了解纸张的质量和特性，为后续的应用提供参考和指导。

《传感器与检测技术》部分习题（共37题）（信阳师范学院周胜海，2015）第二章温度检测2-1．在有些热电阻传感器测温实践中，热电阻测量电桥须用三线（四线）连接法（不能用二线连接法）。

请给出三线（四线）连接法示意图，并请简要说明采用三线（四线）连接法的理由和连线注意事项。

2-2.请给出一款由NTC型热敏电阻传感器、晶体管、二极管、继电器等元器件，构成的温度控制器原理图，并简要说明控制原理。

2-3．请给出一款由NTC热敏电阻传感器、电阻器、电压表、电池等元器件，构成的温度计原理图，并简要说明测量原理。

2-4．请定量说明热电偶传感器测量温度的原理。

2-5．请给出一款由半导体集成温度传感器AD590构成的摄氏温度计的原理电路，并简要说明测量原理。

2-6．给出一款用两个半导体集成温度传感器AD590测量两点温差的原理电路，并定量说明测量原理。

2-7．请选用半导体集成温度传感器AD590、电压比较器、晶体管、二极管、继电器、交流接触器等元器件，为某型电热锅炉设计一款温度自动控制（温控）电路，加热器功率为9 kW，使用三相交流电源。

要求：①给出温控电路原理图；②简要说明温控原理；③说明温控灵敏度调节方法；④说明抑制在临界点附近干扰引起抖动的措施。

2-8. 请给出由半导体集成温度传感器AD590构成的智能多点温度巡检系统的构成框图，并简要说明巡检原理。

第三章压力检测3-1．请定量说明金属丝式应变片传感器测量应变的原理，给出半桥（全桥）差动测量电桥示意图，说明半桥（全桥）差动测量电桥较单臂测量电桥的两个主要优点。

3-2. 压电传感器测量电路之一是电荷放大器。

请给出该放大器的原理电路，并证明该放大器的输出不受传感器与放大器连接电缆寄生电容（分布电容）的影响。

3-3． 请给出变极距式电容传感器结构示意图（不计边缘效应），并定量说明其测位移原理（设0d d <<∆）。

*3-4. 请证明非差动变极距式电容传感器测量微小线位移（即0d d <<∆）时，其特性近似是线性的。

电容厚度传感器的工作原理电容厚度传感器是一种常见的用于测量物体厚度的传感器。

它可以通过测量电容的变化来确定物体的厚度，广泛应用于自动化控制和质量检测等领域。

在本文中，我将介绍电容厚度传感器的工作原理及其在实际应用中的重要性。

让我们来了解一下电容的基本概念。

电容是一个衡量两个导体之间储存电荷能力的物理量。

它由两个导体之间的绝缘材料（也称为电介质）分隔而成。

当两个导体上施加电压时，电子会聚集在它们之间的电介质上，形成一个电场。

当电介质的厚度发生变化时，电容也会相应地发生变化。

这是因为电场的强度与电介质的厚度成反比。

当物体的厚度改变时，电介质的厚度也会随之改变，从而导致电容的变化。

接下来，我将深入探讨电容厚度传感器的工作原理。

电容厚度传感器通常由两个平行的导电板和一个电介质组成。

当物体被放置在导电板之间时，物体的厚度会影响电容的值。

在电容厚度传感器中，导电板被连接到电源。

当物体被放置在导电板之间时，电介质的厚度会改变电容的值。

这是因为物体的厚度会改变电场的形状和强度。

当物体较薄时，电场会扩散到更大的区域，电容的值会增加。

当物体较厚时，电场会更加集中，电容的值会减小。

利用这种原理，我们可以通过测量电容的变化来确定物体的厚度。

在实际应用中，电容厚度传感器被广泛应用于自动化控制和质量检测等领域。

在制造业中，它可以用于测量零件的厚度，以确保产品符合规格要求。

在自动化生产线中，电容厚度传感器可以用于检测物体的位置和变形，以实现自动控制和调整。

电容厚度传感器在无损检测领域也扮演着重要的角色。

通过将传感器安装在材料表面上，可以非侵入地测量材料的厚度和变形情况。

这对于评估材料的完整性和质量至关重要，尤其是对于金属、陶瓷等材料来说。

电容厚度传感器通过测量电容的变化来确定物体的厚度。

它们由导电板和电介质组成，通过改变电场的形状和强度来实现对物体厚度的测量。

电容厚度传感器在自动化控制和质量检测等领域具有重要的应用性，可以提高生产效率和产品质量。

实验题目∶纸钞厚度测量
实验目的∶
1、学习掌握电容传感器的原理及应用。

2、进一步的培养学生动手操作能力和掌握应用电容传感器
来解决实际问题的能力。

实验器材:
电容传感器，示波器，微动测量台架，电容测微仪，计算机实验过程:
1、首先将电容传感器安装到微动测量仪上，讲起下
降到距离下工作台面大约1cm处，依据示波器和电容测微仪上数据变化，确定初始位置。

(先将电容测微仪的旋钮扭之最右端，在调节微动测量台架，使数值显示7500，在调节旋钮至5000左右)
2、测量没有纸钞时的数据，再一次添加纸钞的数目，并记下相应的数值。

实际纸钞厚度测量: 10 x d = 0.87 mm 即d=0.087mm。

经七较，考虑到误差，两只相差不大可以接受。

实验小结:
1、电容式传感器的安装要严格按照说明书进行。

2、测量初始值的调整要小心，防止失真测量。

3、电容传感器可以用到一定厚度介质的测量，精度较高。

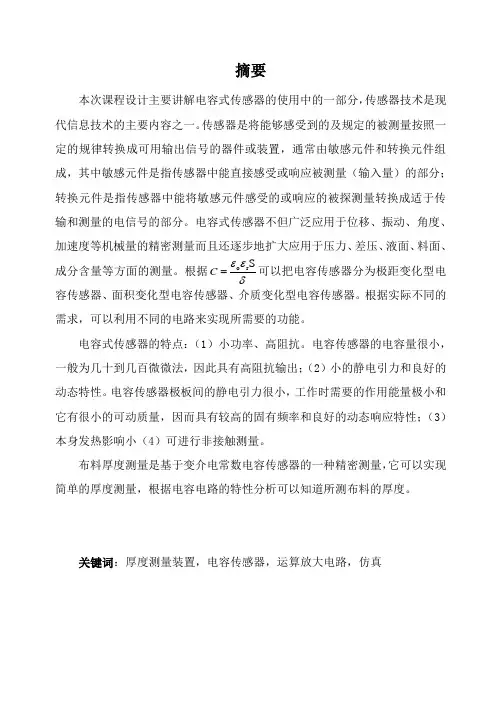

摘要本次课程设计主要讲解电容式传感器的使用中的一部分，传感器技术是现代信息技术的主要内容之一。

传感器是将能够感受到的及规定的被测量按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成，其中敏感元件是指传感器中能直接感受或响应被测量（输入量）的部分；转换元件是指传感器中能将敏感元件感受的或响应的被探测量转换成适于传输和测量的电信号的部分。

电容式传感器不但广泛应用于位移、振动、角度、加速度等机械量的精密测量而且还逐步地扩大应用于压力、差压、液面、料面、成分含量等方面的测量。

根据δεεSr o =C 可以把电容传感器分为极距变化型电容传感器、面积变化型电容传感器、介质变化型电容传感器。

根据实际不同的需求，可以利用不同的电路来实现所需要的功能。

电容式传感器的特点：（1）小功率、高阻抗。

电容传感器的电容量很小，一般为几十到几百微微法，因此具有高阻抗输出；（2）小的静电引力和良好的动态特性。

电容传感器极板间的静电引力很小，工作时需要的作用能量极小和它有很小的可动质量，因而具有较高的固有频率和良好的动态响应特性；（3）本身发热影响小（4）可进行非接触测量。

布料厚度测量是基于变介电常数电容传感器的一种精密测量，它可以实现简单的厚度测量，根据电容电路的特性分析可以知道所测布料的厚度。

关键词：厚度测量装置，电容传感器，运算放大电路，仿真目录第一章对布料厚度测量装置所做的调研 (3)1.1厚度测量装置在工业环境下的意义 (3)1.2 厚度测量装置的研究现状 (3)1.3 简述设计的整体思路 (4)第二章电容测厚装置的介绍 (6)2.1 详细介绍电容测厚装置 (6)2.2设计匹配电路 (8)第三章仿真设计及分析 (9)3.1 仿真电路的建立 (9)3.2 仿真结果的分析 (13)第四章对课程设计进行试验 (15)4.1 实验过程 (15)4.2 分析仿真与试验结果的差异 (15)第五章设计体会 (16)第一章对布料厚度测量装置所做的调研1.1厚度测量装置在工业环境下的意义在现代高科技社会中，发展一些厚度测量装置具有非常重大的意义，厚度测量装置的使用将会大大的减少人力的投入，更加方便快捷的得到高精度，高质量的产品，此次我们研究得课题是布料厚度的测量，我们很容易联想到我们身边的各种丝质，棉质等布匹，但是如何在生产时得到等厚度的布料呢。

精心整理摘要本次课程设计主要讲解电容式传感器的使用中的一部分，传感器技术是现代信息技术的主要内容之一。

传感器是将能够感受到的及规定的被测量按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成，其中敏感元件是指传感器中能直接感受或响应被测量（输入量）的部分；转换元件是指传感器中能将敏感元件感受的或响应的被探测量转换成适于传输和测量可以把根据实很小，根1.11.21.3简述设计的整体思路 (4)第二章电容测厚装置的介绍 (6)2.1详细介绍电容测厚装置 (6)2.2设计匹配电路 (8)第三章仿真设计及分析 (9)3.1仿真电路的建立 (9)3.2仿真结果的分析 (13)第四章对课程设计进行试验 (15)4.1实验过程 (15)4.2分析仿真与试验结果的差异 (15)第五章设计体会 (16)第一章对布料厚度测量装置所做的调研1.1厚度测量装置在工业环境下的意义在现代高科技社会中，发展一些厚度测量装置具有非常重大的意义，厚度测量装置的使用将会大大的减少人力的投入，更加方便快捷的得到高精度，高质量的产品，此次我们研究得课题是布料厚度的测量，我们很容易联想到我们身边的各种丝质，棉质等布匹，但是如何在生产时得到等厚度的布料呢。

这里就会用到厚度测量装置，运用电容式传感器对布料厚度进行测量，将会非常快捷，1.2经过查微波，1.3当忽略边缘效应时，平板电容器的电容为图1-1平板电容器简图δεεδεS S C O r ==（1.3-1） 式中：S ——极板面积；δ——极板间距离；o ε——真空介电常数，o ε=8.851-12-m 10F ⨯；r ε——相对介电常数；ε——电容极板间介质的介电常数。

当极板面积S 、极板间间距δ保持不变，而插入相对介电常数为r ε的介质，此时构成的电容传感器为变介电常数电容传感器，保持介电常数不变而改变介质的厚度。

如下图所示：图1-2装置测厚简图o d d -a SC εε+=（1.3-2）式中:S a d o εr ε第二章电容测厚装置的介绍2.1详细介绍电容测厚装置（1）相关器件介绍所需元件清单：1）信号发生器（1V 交流电源，频率100HZ ）2）仪用放大器OPAMP 一个3）1.5PF 电容一个4）自制0.9PF 电容一个5）电压表一个0-10V6）开关一个7）布料：棉布（含化纤）表（2.1-1）各种布料介电常数测试数据表信号发生器：信号发生器是一种能提供各种频率、波形和输出电平电信号，常用作测试的信号源或激励源的设备。

测量纸张厚度的方法纸张厚度是指纸张在垂直于表面的方向上的厚度，通常以毫米（mm）为单位。

测量纸张厚度是纸张制造、质量控制以及一些特定应用的重要步骤。

下面将介绍几种常见的测量纸张厚度的方法。

1.卡尺测量法卡尺测量法是最直接的纸张厚度测量方法之一、使用一把精确度较高的卡尺，在纸张的边缘位置上准确测量出纸张厚度。

这种方法简单易行，但由于纸张的表面不平坦或是卡尺的误差等因素可能会导致测量结果不准确。

2.融合精度测量法融合精度测量法是一种高精度的测量方法。

该方法使用一台电子测量仪器，通过融合精度测量纸张厚度。

测量仪器使用无接触式的探测器，在纸张的边缘位置上扫描，记录并计算出纸张厚度。

由于使用了高精度仪器，该方法的测量结果十分精确。

3.压力测量法压力测量法是一种间接测量纸张厚度的方法。

该方法使用了纸张在不同压力下的压缩变形特性。

在测量时，将待测纸张夹持在两个平行的平板之间，施加一个标准化的压力，然后测量压力下纸张的厚度。

由于该方法受到纸张的压缩变形特性的影响，因此测量结果可能受到压力的大小、纸张的弹性等因素的影响。

4.光学测量法光学测量法是一种利用红外线或激光测距仪测量纸张厚度的方法。

通过测量光束从纸张表面射出后的反射或折射情况，来计算纸张的厚度。

这种方法通常需要使用精确度较高的测距设备，可以实现非接触式测量。

与其他方法相比，光学测量法具有快速、准确等优点。

5.X射线法X射线法是一种非常准确的测量纸张厚度的方法。

该方法使用X射线设备，通过测量X射线透射纸张后，射线的衰减情况来计算纸张的厚度。

由于X射线具有极高的穿透能力，可以穿过纸张来测量厚度。

该方法适用于测量较厚纸张、纸板等较为复杂的纸质材料。

总结起来，测量纸张厚度可以通过卡尺测量法、融合精度测量法、压力测量法、光学测量法、X射线法等多种方法进行。

具体选择哪种方法需要根据纸张的实际情况、测量的精确度要求以及设备可用性等因素综合考虑。

纸张厚度检测传感器的原理一、引言纸张厚度检测传感器是一种用于测量纸张或类似材料厚度的传感器。

在纸张生产、印刷、包装等行业中，准确测量纸张厚度是非常重要的，而纸张厚度检测传感器就能够满足这一需求。

二、工作原理纸张厚度检测传感器的工作原理基于电容变化的测量。

当纸张通过传感器时，纸张与传感器之间形成了一个电容。

电容的大小与纸张的厚度成正比，因此通过测量电容的变化，就可以间接地测量纸张的厚度。

纸张厚度检测传感器通常由两个电极组成，一个是发送电极，另一个是接收电极。

发送电极会向纸张表面施加一个电场，而接收电极则用于测量电场的变化。

当纸张越厚，电场的变化越大，反之亦然。

三、应用1.纸张生产：纸张厚度检测传感器可以用于纸张生产线上，实时监测纸张的厚度，确保纸张的质量符合要求。

2.印刷行业：在印刷过程中，纸张的厚度影响着印刷质量，纸张厚度检测传感器可以帮助调整印刷设备，保证印刷效果的一致性。

3.包装行业：在包装过程中，纸箱的厚度直接关系到包装的牢固性和保护性能，纸张厚度检测传感器可以帮助实时监测纸箱的厚度，确保包装质量。

4.纸张质检：纸张厚度检测传感器可以用于纸张的质检过程中，及时发现纸张的厚度不合格问题，避免次品的产生。

四、优势1.准确度高：纸张厚度检测传感器采用电容变化原理，测量结果准确可靠。

2.实时性强：传感器能够实时监测纸张的厚度变化，及时发现异常情况。

3.易于集成：纸张厚度检测传感器体积小巧，结构简单，便于集成到各种纸张生产设备中。

4.成本低：传感器制作工艺简单，成本相对较低。

五、发展前景随着纸张行业的发展，对纸张质量的要求越来越高，纸张厚度检测传感器作为纸张质量控制的重要工具，具有广阔的市场前景。

随着技术的不断进步，纸张厚度检测传感器也将变得更加精准、可靠和智能化。

六、总结纸张厚度检测传感器是一种基于电容变化原理的传感器，可以用于测量纸张或类似材料的厚度。

它在纸张生产、印刷、包装等行业中具有重要的应用价值，通过实时监测纸张厚度，可以保证产品质量的一致性。

二、国内外有关本选题研究的动态与现状前景展望板厚控制技术及其理论的发展经历了由粗到细、由低到高的发展过程。

上世纪三十年代以前，板带轧机厚度控制一直属于人工操作阶段，这一阶段的轧机装机水平很低，厚度控制是以手动压下或简单的电动压下移动锟缝为主。

自三十年代以来，到六十年代进入常规自动调整阶段，该阶段中轧制理论的发展和完善为板带的轧机厚度控制奠定了基础。

第三阶段是六十年代到八十年代的计算机控制阶段。

这一阶段主要形成了计算机控制ACG系统，它能最大限度的消除系统不利影响，在各部分独立工作的同时，充分发挥综合优势，使系统更加完善。

第四阶段是八十年代到现在，板厚控制技术向着大型化，高速化，连续化的方向发展。

这一阶段已将板厚控制技术的全部过程溶于计算机网络控制的过程自动化级和基础自动化级。

两方面的不断追求合在一起，开发出高精度、无人操作的厚度自动控制系统。

三、主要设计思路设计方案1如图所示电容测厚仪电路1、传感器结构】(1)、传感器上下两个极板与金属板上下表面间构成电容传感器，如下图所示(2)、原理当两个极板间没有放入被测物体是，两个极板间电容量为（1）而当两个极板间放入被测物体后，电容量发生变化，如上图所示，电容分C1和C2、C3, 总电容量为（2）》式中，S为极板覆盖面积；d为两极板间距离；d1为被测物体上侧到上极板间距离；d2为被测物体厚度；d3为被测物体下侧到下极板间距离；E1为被测物体上侧到上极板间的介电常数；E2为被测物体的介电常数；E3为被测物体下侧到下极板间的介电常数；:由于，d1+d3=d-d2,且当E1=E3时，式（2）还可以写为（3）因此，在极板面积S，极板间距离d,介电常数E1、E2、E3确定时，电容量的大小就和被测物体的厚度有关。

2、电桥式电路将电容传感器接入交流电桥作为电桥的一个臂(另一臂为固定电容)或两个相邻臂，另两个臂可以是电阻或电容或电感，也可以是变压器的两个二次线圈。

其中另两个臂是紧耦合，电感臂的电桥具有较高的灵敏度和稳定性。

电容式测厚仪原理
工作原理：
当探头接触到测量物体表面时，电容板的一个极板靠近物体表面，而另一个极板保持在背面。

此时，电容板与物体的间隙形成一个电容器。

电容式测厚仪会通过在电容板上加电压来形成电场，然后测量电容器的电容值。

测量过程中，电容式测厚仪将交流信号输出到探头的采样脚上。

采样脚将信号传递给物体并返回给测厚仪。

因为物体的厚度影响电容器的电容值，当信号经过物体时，电容值会发生变化。

电容式测厚仪通过测量这个变化来计算物体的厚度。

为了获得更准确的测量结果，电容式测厚仪通常会采用自校准功能。

自校准功能可以根据测量物体的电容值来调整测量结果，以消除材料的影响。

这样可以提高测量的准确性，并适用于不同类型的材料。

另外，电容式测厚仪还可以通过反射时间来检测材料的厚度。

当信号经过物体时，电容式测厚仪会测量信号的反射时间，并通过计算来推算物体的厚度。

这种方法在金属材料的测量中比较常见。

总结：
电容式测厚仪是利用电容原理进行测量的一种仪器。

通过将待测物体作为电容器的一部分，并测量电容器的电容值的变化，可以推算物体的厚度。

电容式测厚仪具有自校准功能和反射时间测量等特点，可以应用于不同类型的材料测量。

它在工业领域中被广泛使用，例如汽车制造、金属加工等。

电容传感器测量纸张厚度公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-本次课程设计主要讲解电容式传感器的使用中的一部分，传感器技术是现代信息技术的主要内容之一。

传感器是将能够感受到的及规定的被测量按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成，其中敏感元件是指传感器中能直接感受或响应被测量（输入量）的部分；转换元件是指传感器中能将敏感元件感受的或响应的被探测量转换成适于传输和测量的电信号的部分。

电容式传感器不但广泛应用于位移、振动、角度、加速度等机械量的精密测量而且还逐步地扩大应用于压力、差压、液面、料面、成分含量等方面的测量。

根据δεεS r o =C 可以把电容传感器分为极距变化型电容传感器、面积变化型电容传感器、介质变化型电容传感器。

根据实际不同的需求，可以利用不同的电路来实现所需要的功能。

电容式传感器的特点：（1）小功率、高阻抗。

电容传感器的电容量很小，一般为几十到几百微微法，因此具有高阻抗输出；（2）小的静电引力和良好的动态特性。

电容传感器极板间的静电引力很小，工作时需要的作用能量极小和它有很小的可动质量，因而具有较高的固有频率和良好的动态响应特性；（3）本身发热影响小（4）可进行非接触测量。

布料厚度测量是基于变介电常数电容传感器的一种精密测量，它可以实现简单的厚度测量，根据电容电路的特性分析可以知道所测布料的厚度。

关键词：厚度测量装置，电容传感器，运算放大电路，仿真第一章对布料厚度测量装置所做的调研 (3)厚度测量装置在工业环境下的意义 (3)厚度测量装置的研究现状 (3)简述设计的整体思路 (4)第二章电容测厚装置的介绍 (6)详细介绍电容测厚装置 (6)设计匹配电路 (8)第三章仿真设计及分析 (9)仿真电路的建立 (9)仿真结果的分析 (13)第四章对课程设计进行试验 (15)实验过程 (15)分析仿真与试验结果的差异 (15)第五章设计体会 (16)第一章对布料厚度测量装置所做的调研厚度测量装置在工业环境下的意义在现代高科技社会中，发展一些厚度测量装置具有非常重大的意义，厚度测量装置的使用将会大大的减少人力的投入，更加方便快捷的得到高精度，高质量的产品，此次我们研究得课题是布料厚度的测量，我们很容易联想到我们身边的各种丝质，棉质等布匹，但是如何在生产时得到等厚度的布料呢。

第29卷　第1期河北理工学院学报Vol 129　No 112007年2月Journa l of Hebe i I n stitute of Technology Feb .2007文章编号:100722829(2007)0120069203基于单片式电容传感器的动态测厚技术曹晓华,杨印保,殷志田(河北理工大学计算机与自动控制,河北唐山063009)关键词:单片式电容传感器;动态测厚;单片机摘　要:介绍一种新型的单片式电容传感器,同时应用此传感器研制出一种薄膜动态测厚系统,这种装置必将大大提高生产厂家的生产率,提高产品的质量;使经济效益得到明显的提高。

中图分类号:TP 21219　文献标识码:A0　引言本文通过对各种测厚传感器的比较,针对传统的双平行极板式屯容传感器存在的诸多缺点,研制出了一种新型的测厚传感器———镖盘状单片式电容传感器。

在此基础上,又研制成功了G -5型薄膜动态测厚系统。

这种测厚系统可与薄膜生产线配合使用,适用于各种非金属薄膜材料的动态在线测量。

测厚系统采用了误差补偿技术和各种抗干扰措施,使动态测量精度达到了微米级,并且适合工作在各种工业现场。

本测厚系统采用了P87LPC767单片机,实现了整机的智能化。

在完成静态试验的基础上,在模拟试验台上完成了动态试验,测得了系统的动态技术指标。

图1　单片式电容传感 器工作原理示间图1　单片式电容传感器的工作原理为了满足动态测量的要求,克服传统的平行极板电容传感器的缺点,可以将电容传感器的两个极板放在同一平面内。

两极板所在的平面上方即构成了传感器的工作区间,这个平面称为测量表面。

将被测薄膜放在两个平行极板的上方,这样薄膜就改变了工作区间的介电常数,即改变了电容量的大小,于是电容传感器的电容值与薄膜厚度之间形成了确定的函数关系,从而能够检测出薄膜的厚度值。

测量原理如图1所示。

A 、B 为两测量极板,X -X 为测量表面,M 为待测物体。

图2　单片式电容传感 器平面结构图2　单片式电容传感器的结构设计为了满足传感器具有较大的初始电容和较高的灵敏度,又要保证传感器单方向尺寸不能过大,综合几方面因素,将单片式电容传感器设计成镖盘状结构。

电容式厚度传感器原理
电容式厚度传感器是一种测量材料或物体厚度的传感器装置。

它基于电容原理，利用材料或物体的厚度对电容值产生影响，进而实现厚度的测量。

传感器由两个平行的电极组成，通常为金属板或导电膜。

这两个电极之间形成了电容，在空气或真空中的电容值是固定的。

当物体放置在电极之间时，电介质的介入会改变电容值。

电容值与介质的厚度成正比，因此可以通过测量电容值的变化来确定物体的厚度。

在测量过程中，传感器的电极之间会施加一个固定的电压。

电容值的变化会导致电流的变化，这个变化被传感器接收和解析。

例如，当一个薄板放置在电极之间时，电容值会减小，电流也会减小。

通过测量电流的变化，可以计算出物体的厚度。

为了确保测量的准确性，传感器通常会进行校准。

这可以通过将已知厚度的物体放置在电极之间进行比较来实现。

校准后，传感器就可以准确地测量不同物体的厚度了。

电容式厚度传感器具有响应速度快、测量精度高、适用范围广等优点。

它可以被广泛应用于材料科学、制造业、建筑工程、汽车工业等领域，用于测量各种材料的厚度，例如纸张、塑料薄膜、金属板等。

总而言之，电容式厚度传感器利用电容原理测量材料或物体的
厚度。

通过测量电容值的变化，可以准确地确定物体的厚度，并广泛应用于各个领域。

0 引言传统的纸张测量大都是在一沓纸中测量出厚度，数出纸张数，用厚度除以纸张数，最终得出一张纸的厚度。

所以要想知道纸张数目，需要测量出未知纸张的厚度以及之前算得的一张纸的厚度，这一过程耗时耗力，并且准确性不高。

随着现代科学技术的不断发展，电容式传感器在生产中具有广阔的应用。

电容式传感器具有稳定性好、分辨率高、可以非直接接触测量、结构简单、灵敏度高等优点，在厚度、压力、位移、加速度、液位等测量环境中应用广泛。

本文介绍的一种基于电容式传感器FDC2214的纸张计数显示装置，旨在对纸张数量识别提供一种更加准确、快速且低成本的方案。

1 系统构成本设计的系统框图如图1所示。

图1 纸张计数器系统框图该系统主要由数据采集与电容传感、数据处理单元和计数结果输出单元三大部分构成。

2 硬件设计本系统以STM32F407单片机作为核心控制器[1]，FDC2214作为检测芯片来处理两极板之间的容值。

得到的数据经过滤波精确识别极板间的纸张数，并通过TFT-LCD 液晶显示屏、蜂鸣器和语音播报进行人机交互。

图2 纸张计数显示装置实物图2.1 控制部分STM32F407单片机基于高性能32位RISC 内核，拥有168MHz 主频、1M FLASH、64K RAM、18路12位ADC 等外设，尤其适用于浮点运算及DSP 处理的应用。

其运算速度快，且可以很好地驱动LCD，做到友好的人机交互。

2.2 检测部分电容检测作为系统中最重要的部分，其要求精度高，检reduce the effects of noise. The system compares the sampled value with the pre-stored data to obtain the paper counting value, and output the counting result to liquid crystal display and voice broadcast.Keywords: capacitive sensor; median average filtering; voice broadcast;响。

基于电容传感器厚度测量系统设计兰羽【摘要】In order to test the thickness information of the material in various environments in time,the paper designs a kind of thickness measurement system. It' s hardware circuit uses the structure of variable dielectric constant capacitance sensor, 555 timer oscillator, processorAT89S51 and liquid crystal LCD1602. It's software uses C language programming, converts collected material thickness signals into data by processor, then which is displayed by LCD1602.%为了能在各种环境中实时检测材料的厚度信息,设计了一种厚度测量系统.以变介电常数电容传感器、555定时器、处理器AT89S51及液晶LCD1602构成硬件电路,采用C语言进行软件编程,将采集的材料厚度信号由处理器转换成数据,再由LCD1602显示出来.【期刊名称】《机械与电子》【年(卷),期】2013(000)004【总页数】3页(P44-46)【关键词】电容传感器;555定时器;AT89S51;Matlab仿真【作者】兰羽【作者单位】陕西工业职业技术学院电气工程学院,陕西咸阳712000【正文语种】中文【中图分类】TP2120 引言电容传感器具有稳定性好、结构简单、精度高、响应快、线性范围宽和可在线实时测量等优点［1］。

近年来，由于电容测量技术的不断完善，其测量精度已达到微米级［2］。
