项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。
第九章装配图9-1 尺规图作业（八）作业指导书一、目的熟悉和掌握装配图的内容及表达方法。
二、内容与要求（1）仔细阅读千斤顶的零件图（9-2、9-3），并参照千斤顶装配示意图，拼画千斤顶装配图。
（2）绘图比例及图纸幅面，根据千斤顶零件图的尺寸自己确定。
（装配图绘图比例1∶1，用A2幅面）三、注意事项（1）参考《机械制图解题指导（多学时）》中的动画演示，搞清千斤顶的工作原理及各个零件的装配、联接关系。
（2）根据千斤顶的装配示意图及零件图，选定表达方案。
要先在草稿纸上试画，经检查无误后，再正式绘制。
（3）标准件要查阅有关标准确定。
（4）应注意，相邻零件剖面线的方向和间隔要有明显的区别。
四、图例千斤顶装配示意图见右图，千斤顶零件图见9-2、9-3。

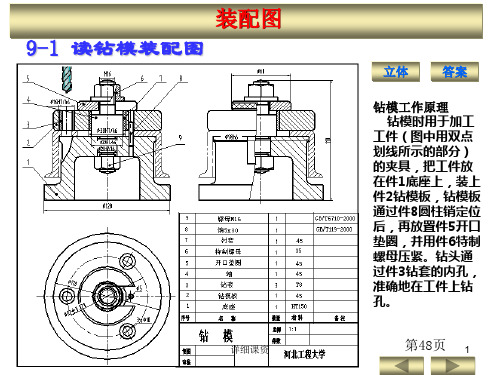

（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-2 千斤顶装配图（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-4 读装配图，回答问题读钻模装配图（8-5）1．该钻模由 9 种零件组成，有 3 个标准件。
2．装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。
各视图上分别采用了局部剖视和简化画法。
被加工件采用 假想 画法表达。
3．件4在剖视中按不剖切处理，仅画出外形，原因是 该件为实心杆件 。
4．图中细虚线表示件 5 中的结构。
5．根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套。
属于盘盖类的有：钻模板、开口垫圈、。
属于箱体类的有：底座。
6．φ22H7/k6是件 4 与件 7 的配合尺寸。
件4的公差带代号为 k6 ，件7的公差带代号为H7 。
7．φ26H7/n6表示件 7 与件 2 是孔制过盈配合。
8．件4和件1是过渡配合，件3和件2是间隙配合。
9．φ66h6是性能尺寸，φ86、74是外形尺寸。
10．件8的作用是定位。
11．怎样取下被加工零件？旋松件6，取下件5，拿下件2后，即可取下被加工零件。
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
机械制图习题集第四版答案机械制图习题集第四版是一本广泛应用于机械工程领域的教材，它包含了大量的练习题，旨在帮助学生掌握机械制图的基础知识和技能。
以下是该习题集的一些答案示例，供参考：第一章：制图基础知识1. 制图工具的使用- 铅笔：用于绘制线条和标记尺寸。
- 直尺：用于绘制直线和测量长度。
- 三角板：用于绘制角度和绘制平行线。
2. 制图基本规则- 图线：应使用粗细不同的线条来区分不同的部分。
- 尺寸：尺寸应清晰、准确，且易于阅读。
3. 视图选择- 正视图：从物体正面观察得到的视图。
- 侧视图：从物体侧面观察得到的视图。
- 俯视图：从物体上方观察得到的视图。
第二章：几何图形的绘制1. 圆的绘制- 使用圆规，确保圆心固定，半径一致。
2. 椭圆的绘制- 使用椭圆模板或手工绘制时，确保长轴和短轴长度一致。
3. 多边形的绘制- 确保各边长度相等，角度准确。
第三章：机械零件的表达方法1. 剖面图- 显示内部结构，使用剖面线表示被剖开的部分。
2. 断面图- 显示物体某一截面的形状，通常用于复杂零件的表达。
3. 轴测图- 通过特定角度的投影，显示物体的三维形状。
第四章：装配图的绘制1. 组件的表达- 明确各个组件的位置和连接方式。
2. 装配顺序- 按照装配流程，逐步展示组件的装配过程。
3. 装配图的标注- 包括零件编号、材料、尺寸等信息。
第五章：尺寸标注和公差1. 尺寸标注- 尺寸线、尺寸界线、尺寸数字的规范使用。
2. 公差标注- 公差等级和公差值的正确表示方法。
3. 配合尺寸- 包括间隙配合、过盈配合和过渡配合的标注。
第六章：焊接图和展开图1. 焊接符号- 正确使用焊接符号表示焊接类型和位置。
2. 展开图- 将三维曲面展开成二维平面图，用于制造和加工。
第七章：CAD制图基础1. CAD软件的选择- 根据需要选择合适的CAD软件。
2. 基本操作- 学习软件的基本操作，如绘制、修改、保存等。
3. 3D建模- 学习如何使用CAD软件进行三维建模。
•前言•总目录
总目录
前言退出
本习题解答与清华大学许纪旻等主编的《机械制图习题集
（第四版）》配套使用，覆盖了习题集内容的95%以上，与刘朝儒、吴志军、高政一、许纪旻等主编的《机械制图（第五版）》主教
材配合紧密。
本习题解答形式如下：
☐一题一图，解答部分采用蓝色，以区别于原题，“题”“解”
醒目
☐答案以图为主，适当配以文字说明
☐典型例题动画演示详细解题过程
☐一般习题直接给出习题答案
☐与“立体”相关的大部分习题给出了三维实体模型
本习题答案可作为教师授课、学生完成作业、自学或课外复
习提供方便实用的电子化教学辅助资源。
•前言•总目录
习题答案总目录
一、点、直线、平面的投影
二、立体的视图
三、轴测图
四、表示机件的图样画法
五、尺寸标注基础
六、零件的技术要求
七、标准结构及标准零、组件
八、零件图
九、装配图
•主页退出。
装配图的作用和内容装配图中的尺寸零件序号及明细栏装配结构的合理性装配图的画法看装配图及拆画零件图的方法装配图中的视图：表达机器或部件的图样。
装配图表达机器的工作原理、零件间装配关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。
.一组图形表达机器工作原理、零件间装配关系、零件主要结构。
2.几类尺寸性能、装配、总体、安装等尺寸。
3.技术要求装配、检验、使用等方面的要求。
4.标题栏、零件序号和明细栏装配图的内容装配图中的视图，还有一些表达机器的特殊表示法。
视图、剖视、断面规定画法特殊表示法•各种视图、剖视、断面等表示方法，都适用于装配图。
•为表达零件间的装配关系，剖切平面必须包含装配干线。
滑动轴承装配图装配图的规定画法同一零件的剖面线方向和间隔应一致；相邻零件的剖面线应区分（改变方向或间隔）。
1.沿结合面剖切画法与拆卸画法。
例1、例22.装配图中的螺栓、螺钉连接等相同的零件组或零件，可只详细画一处，其余只需表示其装配位置。
例13.对实心杆件和标准件(如螺栓)，当剖切平面通过其轴线或对称面剖切时，只画这些零件外形。
例1、例24.可单独画出某一零件的视图，但需注出该零件的视图名称，指明投影方向，注上相同的字母。
例15.简化画法工艺结构（圆角、倒角、退刀槽等）可不画。
6、当剖切平面通过的部件为标准产品或部件以由其他图样表示清楚时，可按不剖绘制。
例如油杯7.假想画法相邻零、部件或极限位置用双点画线画出。
例1、例28.展开画法空间结构展开在平面上。
例1简化画法和特殊画法装配图中的尺寸标注和技术要求装配图中的尺寸标注装配图中的技术要求1．性能尺寸（规格尺寸）：是设计和用户选用产品的主要依据。
2.外形尺寸：总长、总宽、总高3.装配尺寸：配合尺寸、连接尺寸、相对位置尺寸。
4.安装尺寸：将机器安装在基础上或部件装配在机器上所使用的尺寸。
5.其他重要尺寸：包括设计时经过计算确定的尺寸和为了装配时保证相关零件的相对位置协调而标注的轴向尺寸等。
