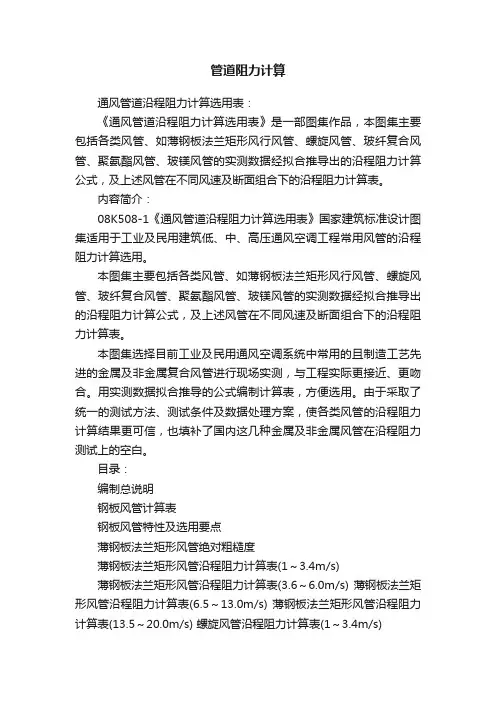

管道阻力计算通风管道沿程阻力计算选用表：《通风管道沿程阻力计算选用表》是一部图集作品，本图集主要包括各类风管、如薄钢板法兰矩形风行风管、螺旋风管、玻纤复合风管、聚氨酯风管、玻镁风管的实测数据经拟合推导出的沿程阻力计算公式，及上述风管在不同风速及断面组合下的沿程阻力计算表。

内容简介：08K508-1《通风管道沿程阻力计算选用表》国家建筑标准设计图集适用于工业及民用建筑低、中、高压通风空调工程常用风管的沿程阻力计算选用。

本图集主要包括各类风管、如薄钢板法兰矩形风行风管、螺旋风管、玻纤复合风管、聚氨酯风管、玻镁风管的实测数据经拟合推导出的沿程阻力计算公式，及上述风管在不同风速及断面组合下的沿程阻力计算表。

本图集选择目前工业及民用通风空调系统中常用的且制造工艺先进的金属及非金属复合风管进行现场实测，与工程实际更接近、更吻合。

用实测数据拟合推导的公式编制计算表，方便选用。

由于采取了统一的测试方法、测试条件及数据处理方案，使各类风管的沿程阻力计算结果更可信，也填补了国内这几种金属及非金属风管在沿程阻力测试上的空白。

目录：编制总说明钢板风管计算表钢板风管特性及选用要点薄钢板法兰矩形风管绝对粗糙度薄钢板法兰矩形风管沿程阻力计算表(1～3.4m/s)薄钢板法兰矩形风管沿程阻力计算表(3.6～6.0m/s) 薄钢板法兰矩形风管沿程阻力计算表(6.5～13.0m/s) 薄钢板法兰矩形风管沿程阻力计算表(13.5～20.0m/s) 螺旋风管沿程阻力计算表(1～3.4m/s)螺旋风管沿程阻力计算表(3.6～6.0m/s)螺旋风管沿程阻力计算表(6.5～13.0m/s)螺旋风管沿程阻力计算表(13.5～20.0m/s)玻纤风管计算表玻纤风管特性及选用要点玻纤风管(一)绝对粗糙度玻纤风管(一)沿程阻力计算表(1～3.4m/s)玻纤风管(一)沿程阻力计算表(3.6～6.0m/s)玻纤风管(一)沿程阻力计算表(6.5～13.0m/s)玻纤风管(一)沿程阻力计算表(13.5～20.0m/s)玻纤风管(二)绝对粗糙度玻纤风管(二)沿程阻力计算表(1～3.4m/s)玻纤风管(二)沿程阻力计算表(3.6～6.0m/s)玻纤风管(二)沿程阻力计算表(6.5～13.0m/s)玻纤风管(二)沿程阻力计算表(13.5～20.0m/s)玻纤风管(三)绝对粗糙度玻纤风管(三)沿程阻力计算表(1～3.4m/s)玻纤风管(三)沿程阻力计算表(3.6～6.0m/s)玻纤风管(三)沿程阻力计算表(6.5～13.0m/s)玻纤风管(三)沿程阻力计算表(13.5～20.0m/s) 聚氨酯复合风管计算表聚氨酯复合风管特性及选用要点聚氨酯复合风管绝对粗糙度聚氨酯复合风管沿程阻力计算表(1～3.4m/s)聚氨酯复合风管沿程阻力计算表(3.6～6.0m/s) 聚氨酯复合风管沿程阻力计算表(6.5～13.0m/s) 聚氨酯复合风管沿程阻力计算表(13.5～20.0m/s) 玻镁风管计算表玻镁风管特性及选用要点玻镁风管(一)绝对粗糙度玻镁风管(一)沿程阻力计算表(1～3.4m/s)玻镁风管(一)沿程阻力计算表(3.6～6.0m/s)玻镁风管(一)沿程阻力计算表(6.5～13.0m/s)玻镁风管(一)沿程阻力计算表(13.5～20.0m/s) 玻镁风管(二)绝对粗糙度玻镁风管(二)沿程阻力计算表(1～3.4m/s)玻镁风管(二)沿程阻力计算表(3.6～6.0m/s)玻镁风管(二)沿程阻力计算表(6.5～13.0m/s) 玻镁风管(二)沿程阻力计算表(13.5～20.0m/s) 土建风道计算表土建风道特性及选用要点土建风道沿程阻力计算表(1～3.4m/s)土建风道沿程阻力计算表(3.6～8.0m/s)土建风道沿程阻力计算表(8.5～15.0m/s)图集编制方法。

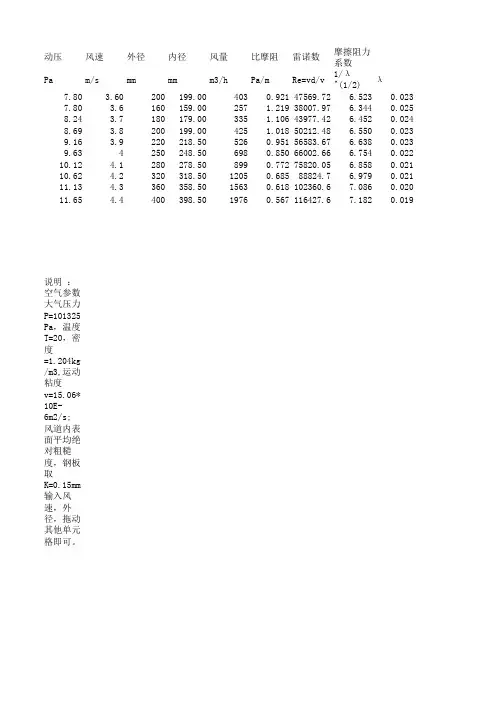

动压风速外径内径风量比摩阻雷诺数摩擦阻力系数Pa m/s mm mm m3/h Pa/m Re=vd/v1/λ^(1/2)λ7.80 3.60200199.004030.92147569.72 6.5230.0237.80 3.6160159.00257 1.21938007.97 6.3440.0258.24 3.7180179.00335 1.10643977.42 6.4520.0248.69 3.8200199.00425 1.01850212.48 6.5500.0239.16 3.9220218.505260.95156583.67 6.6380.0239.634250248.506980.85066002.66 6.7540.02210.12 4.1280278.508990.77275820.05 6.8580.02110.62 4.2320318.5012050.68588824.7 6.9790.02111.13 4.3360358.5015630.618102360.67.0860.02011.65 4.4400398.5019760.567116427.67.1820.019说明 ：空气参数大气压力P=101325Pa，温度T=20，密度=1.204kg/m3,运动粘度v=15.06*10E-6m2/s;风道内表面平均绝对粗糙度，钢板取K=0.15mm输入风速，外径，拖动其他单元格即可。

EXCEL要设置迭代计算，在OFFICE按钮里，最下边有一个EXCEL选项，打开，选择公式，在对话框里选择启用0E-6m2/s;选择公式，在对话框里选择启用迭代计算，确定即可。

这个表格还可以计算水管阻力，和其他管径计算，而且每一项都很清楚他管径计算，而且每一项都很清楚，比其他的一些计算软件好多了。

管径：65mm 物性资料体积流量：18m3/h 密度ρ：流速： 1.51m/s 粘度μ:管道直径d ：流速u:雷诺准数Re：管径：50mm 流体类型：流速： 1.7m/s 管道绝对粗糟度体积流量：12.011m3/h 相对粗糟度流体密度: 2.1618kg/m3摩擦系数λ:质量流量:25.964kg/h每米直管阻力损失△P 直管长度L 体积流量3m3/h直管总压降质量流量kg/h流体密度kg/m3适宜流速(参考流速范围) 1.2m/s每米直管阻力损失△P 直管长度L 初选计算管径29.74mm直管总压降90度弯头当量长度Le145度弯头当量长度Le2标准三通当量长度Le3截止阀(垂直型)当量长度Le4升降式止回阀(垂直型)当量长度Le4旋启式止回阀(Y型)当量长度Le4管道进入容器的进口阻力系数管道直接排放的出口阻力系数管件(包括进出口)总的压力损失△P'总压力损失＝保护密码：123管径初选 (参考HG/T 20570-6-95）根据计算管径，选择合适的管径！或者查下表！！！求流速求流量999.5kg/m30.0013077Pa.s50mm1.77m/s67642湍流0.15mm 蒸汽，压缩空气，纯水取0.2mm ，未处理0.0030水取0.3~0.5mm 。

0.031查右图表滞流29.627Pa/m50m 1481.4Pa湍流970.71Pa/m60m 58242.80Pa4个6000mm0个0mm2个2000mm2个34000mm1个闸阀30000mm2个10000mm0.5请选择1请选择79671.3Pa 137914.1Pa 1.3791Bar 管道阻力计算表232d Lu μ=22u d l ρλ=2)(2ud le e ρξλ+∑=。

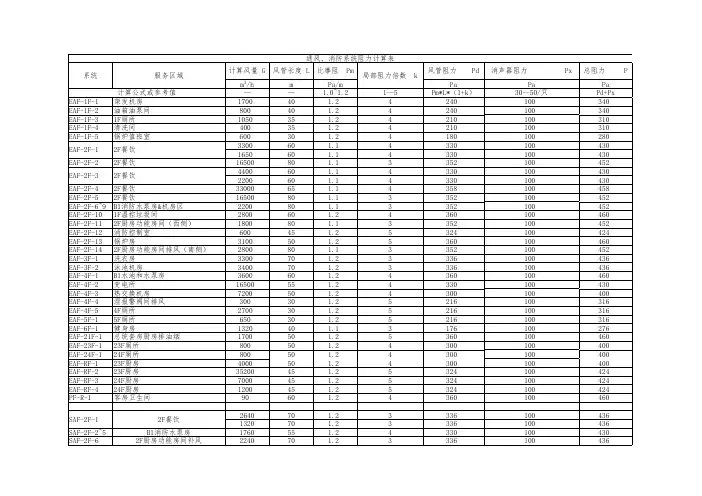

m 3/h m Pa/m PaPa Pa —— 1.0~1.21--5Pm*L*（1+k）30--50/只Pd+Px EAF-1F-1柴发机房170040 1.24240100340EAF-1F-2油箱油泵间80040 1.24240100340EAF-1F-31F厕所105035 1.24210100310EAF-1F-4清洗间40035 1.24210100310EAF-1F-5锅炉值班室60030 1.24180100280330060 1.14330100430165060 1.14330100430EAF-2F-22F餐饮1650080 1.13352100452440060 1.14330100430220060 1.14330100430EAF-2F-42F餐饮3300065 1.14358100458EAF-2F-52F餐饮1650080 1.133********EAF-2F-6~9B1消防水泵房&机房区220080 1.133********EAF-2F-101F温控垃圾间280060 1.24360100460EAF-2F-112F厨房功能房间（西侧）180080 1.133********EAF-2F-12消防控制室60045 1.25324100424EAF-2F-13锅炉房310050 1.25360100460EAF-2F-142F厨房功能房间排风（南侧）280080 1.133********EAF-3F-1洗衣房330070 1.23336100436EAF-3F-2泳池机房340070 1.23336100436EAF-4F-1B1水池和水泵房360060 1.24360100460EAF-4F-2变电所1650055 1.24330100430EAF-4F-3热交换机房720050 1.24300100400EAF-4F-4湿报警阀间排风30030 1.25216100316EAF-4F-54F厕所270030 1.25216100316EAF-5F-15F厕所65030 1.25216100316EAF-6F-1健身房132040 1.131********EAF-21F-1总统套房厨房排油烟170050 1.25360100460EAF-23F-123F厕所80050 1.24300100400EAF-24F-124F厕所80050 1.24300100400EAF-RF-123F厨房400050 1.24300100400EAF-RF-223F厨房3520045 1.25324100424EAF-RF-324F厨房700045 1.25324100424EAF-RF-424F厨房120045 1.25324100424PF-R-1客房卫生间9060 1.24360100460264070 1.23336100436132070 1.23336100436SAF-2F-2~5B1消防水泵房176055 1.24330100430SAF-2F-62F厨房功能房间补风2240701.23336100436EAF-2F-12F餐饮EAF-2F-32F餐饮SAF-2F-12F餐饮通风、消防系统阻力计算表系统服务区域计算风量 G 风管长度 L 比摩阻 Pm 局部阻力倍数 k风管阻力 Pd 消声器阻力 Px总阻力 P计算公式或参考值SAF-2F-7消防控制室48040 1.25288100388 SAF-2F-82F厨房功能房间补风144070 1.133******** SAF-3F-1洗衣机房补风264070 1.23336100436 SAF-3F-2泳池机房补风272080 1.133******** SAF-4F-1B1水池和水泵房288055 1.24330100430 SAF-4F-2变电所补风1320060 1.24360100460 SAF-4F-3热交换机房572050 1.24300100400352070 1.23336100436 SAF-4F-42F餐饮176070 1.23336100436 SAF-21F-121F厨房补风150050 1.24300100400 SAF-23F-123F餐饮320050 1.24300100400 SAF-23F-223F餐饮700050 1.24300100400 SAF-24F-124餐饮100045 1.25324100424 SAF-24F-224餐饮640045 1.25324100424AHU-MF-1~2大堂1000075 1.23360100460 PAU-2F-1~22F厨房1320060 1.24360100460 PAU-2F-32F厨房2650060 1.24360100460 PAU-4F-13F员工餐厅440050 1.24300100400 PAU-4F-25F行政办公302560 1.14330100430 PAU-4F-33F 更衣室282060 1.24360100460 PAU-6F-1健身房165050 1.24300100400 PAU-6F-26-22F客房及走道1320055 1.153******** PAU-22F-16-22F客房及走道1320055 1.153******** PAU-RF-123F厨房1155045 1.25324100424 AHU-RF-1餐厅挑空部分900045 1.25324100424 PAU-RF-223F&24F餐厅660050 1.24300100400。
