光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。

A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。

A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。

A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。

A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。

第1章1.光通信的优缺点各是什么答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；保密；寿命长。

缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。

2.光通信系统由哪几部分组成，各部分功能是什么答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。

各部分的功能参见节。

3.(4.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和μm的光载波上能传输多少路64kb/s的音频信道答：5GHz×1％/64k＝781路（3×108/×10-6）×1％/64k＝3×107路5.SDH体制有什么优点答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。

6.简述未来光网络的发展趋势及关键技术。

/答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。

7.简述WDM的概念。

答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。

这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。

8.解释光纤通信为何越来越多的采用WDM+EDFA方式。

答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。

9.！10.WDM光传送网络（OTN）的优点是什么答：（1）可以极大地提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。

《光纤通信原理与技术》课程教学大纲英文名称:Fiber Communication Principle and its Application学时:51 学分：3开课学期：第7学期一、课程性质与任务通过讲授光纤通信技术的基础知识,使学生了解掌握光纤通信的基本特点，学习光纤通信系统的三个重要组成部分：光源（光发射机）、光纤（光缆）和光检测器（光接收机)。

通过本课程的学习，学生将掌握光纤通信的基本原理、光纤通信系统的组成和系统设计的基本方法,了解光纤通信的未来与发展，为今后的工程应用和研究生阶段的学习打下基础。

二、课程教学的基本要求要求通过课堂认真听讲和实验课,以及课下自学，基本掌握光纤通信的基础理论知识和应用概况，熟悉光纤通信在电信、通信中的应用，为今后的工作打下坚实的理论基础。

三、课程内容第一章光通信发展史及其优点（1学时）第二章光纤的传输特性（2学时）第三章影响光纤传输特性的一些物理因素（5学时）第四章光纤通信系统和网络中的光无源器件(9学时）第五章光纤通信技术中的光有源器件（3学时)第六章光纤通信技术中使用的光放大器（4学时）第七章光纤传输系统（4学时)第八章光纤网络介绍（6学时）第九章光纤通信原理与技术实验(17课时)四、教学重点、难点本课程的教学重点是光电信息技术物理基础、电光信息转换、光电信息转换，光电信息技术应用,光电新产品开发举例。

本课程的教学难点是光电信息技术物理基础。

五、教学时数分配教学时数51学时，其中理论讲授34学时，实践教学17学时。

（教学时数具体见附表1和实践教学具体安排见附表2）六、教学方式理论授课以多媒体和模型教学为主，必要时开展演示性实验。

七、本课程与其它课程的关系1。

本课程必要的先修课程《光学》、《电动力学》、《量子力学》等课程2。

本课程的后续课程《激光技术》和《光纤通信原理实验》以及就业实习。

八、考核方式考核方式：考查具体有三种。

根据大多数学生学习情况和学生兴趣而定其中一种.第一种是采用期末考试与平时成绩相结合的方式进行综合评定.对于理论和常识部分采用闭卷考试，期末考试成绩占总成绩的55％，实验成绩占总成绩的30%，作业成绩及平时考勤占总成绩的15％；第二种是采用课程设计（含市场调查报告)和平时成绩相结合的方式，课程设计占总成绩的55%,实验成绩占总成绩的30％,作业成绩及平时考勤占总成绩的15％。

全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。

即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。

1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。

光发送机由电接口、驱动电路和光源组件组成。

其作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光接收机是由光检测器组件、放大电路和电接口组成。

其作用是将光纤送来的光信号还原成原始的电信号。

光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。

光纤光缆用于传输光波信息。

中继器主要用于补偿信号由于长距离传送所损失的能量。

光缆线路盒：将光缆连接起来。

光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。

光纤连接器：连接光纤跳线与光缆中的光纤。

1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。

1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。

第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

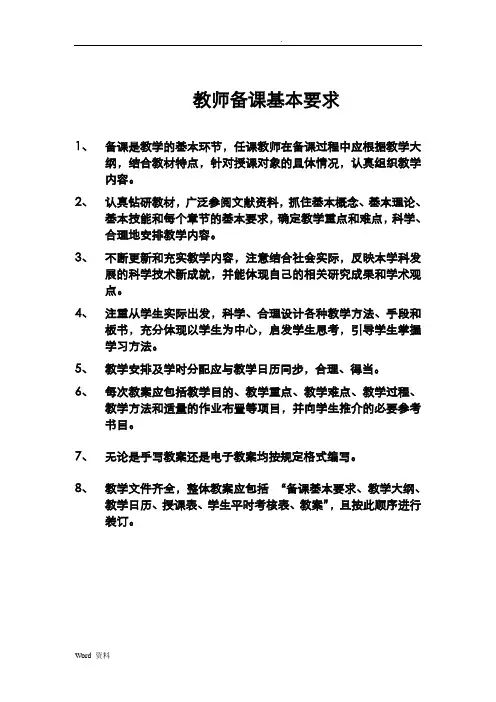

教师备课基本要求1、备课是教学的基本环节，任课教师在备课过程中应根据教学大纲，结合教材特点，针对授课对象的具体情况，认真组织教学内容。

2、认真钻研教材，广泛参阅文献资料，抓住基本概念、基本理论、基本技能和每个章节的基本要求，确定教学重点和难点，科学、合理地安排教学内容。

3、不断更新和充实教学内容，注意结合社会实际，反映本学科发展的科学技术新成就，并能体现自己的相关研究成果和学术观点。

4、注重从学生实际出发，科学、合理设计各种教学方法、手段和板书，充分体现以学生为中心，启发学生思考，引导学生掌握学习方法。

5、教学安排及学时分配应与教学日历同步，合理、得当。

6、每次教案应包括教学目的、教学重点、教学难点、教学过程、教学方法和适量的作业布置等项目，并向学生推介的必要参考书目。

7、无论是手写教案还是电子教案均按规定格式编写。

8、教学文件齐全，整体教案应包括“备课基本要求、教学大纲、教学日历、授课表、学生平时考核表、教案”，且按此顺序进行装订。

课程名称光纤通信使用教材光纤通信技术主编孙学康出版社人民邮电出版社出版时间2008年5月专业班级0712401~02授课时数总64 课时;理论: 48课时;实践: 16课时;其他: 课时; 授课教师授课时间2009年至2010年学年度第二学期主要参考文献1.张宝富等编《光纤通信》西安电子科技大学出版社2007年2.[美]Djafar K.Mynbaev编《光纤通信技术》机械工业出版社2002年3.吴彦文等编《光网络的生存性技术》北京邮电大学出版社2002年4.刘增基等编《光纤通信》西安电子科技大学出版社2005年教师备课纸第 1 次课题1、光纤通信概述目的要求 1.了解光纤通信发展的历史2.了解光纤通信的优点及应用3.掌握光纤通信系统的基本组成4.了解光纤通信的发展现状及展望教学重点 1.光纤通信系统的一般组成2.光端机、光纤链路的基本功能教学难点光纤通信系统的组成与功能教学课时 2教学方法讲授法、演示法、讨论法教学内容和步骤《光纤通信》课程内容介绍、专业学习方法、参考资料介绍第1章概论第2章光纤和光缆第3章通信用光器件第4章光端机第5章数字光纤通信系统第6章模拟光纤通信系统第7章光纤通信新技术第8章光纤通信网络1.1 光纤通信的发展历史和现状教师备课纸1.1.1 探索时期的光通信中国古代用“烽火台”报警欧洲旗语望远镜，目视光通信1880年，美国人贝尔发明了用“光电话”1960年，美国人梅曼发明了第一台红宝石激光器1.1.2 现代光纤通信1966年，英籍华裔学者高锟和霍克哈姆的论文指出利用光纤进行信息传输，奠定了现代光通信基础。

《光纤通信技术》课程教学大纲、教案、课程日历第一章：光纤通信概述1.1 光纤通信的定义与发展历程1.2 光纤通信的优点与局限性1.3 光纤通信的应用领域第二章：光纤与光波导2.1 光纤的构造与类型2.2 光纤的传输原理2.3 光波导的类型与特点第三章：光纤通信器件3.1 光源与光发射器3.2 光接收器与光检测器3.3 光纤耦合器与光波分路器3.4 光放大器与光调制器第四章：光纤通信系统4.1 光纤通信系统的组成与工作原理4.2 光纤通信系统的性能评价指标4.3 光纤通信系统的分类与特点第五章：光纤通信技术的发展趋势5.1 高速光纤通信技术5.2 光纤通信网络技术5.3 新型光纤材料与器件5.4 光纤通信在5G及未来通信网络中的应用教学方法：1. 讲授：通过讲解、案例分析等方式，使学生掌握光纤通信的基本原理、技术及其应用。

2. 互动：鼓励学生提问、发表观点，提高课堂氛围，促进学生思考。

3. 实践：组织实验室参观、实践操作等活动，让学生亲身体验光纤通信技术的应用。

4. 讨论：组织小组讨论，培养学生团队合作精神，提高解决问题的能力。

教学评估：1. 平时成绩：考察学生出勤、课堂表现、作业完成情况等。

2. 期中考试：测试学生对光纤通信基本概念、原理和技术掌握程度。

3. 课程设计：要求学生完成一项与光纤通信相关的课程设计，培养实际操作能力。

4. 期末考试：全面考察学生对课程内容的掌握程度。

课程日历：第1周：光纤通信概述第2周：光纤与光波导第3周：光纤通信器件第4周：光纤通信系统第5周：光纤通信技术的发展趋势第六章：光纤通信系统的性能优化6.1 信号衰减与色散管理6.2 光纤非线性效应及其补偿6.3 光信号调制与解调技术第七章：光纤通信网络7.1 光纤通信网络的拓扑结构7.2 波分复用技术（WDM）7.3 光交换技术与光路由器7.4 光纤通信网络的规划与设计第八章：光纤通信技术的应用8.1 光纤通信在数据通信中的应用8.2 光纤通信在电信网络中的应用8.3 光纤传感器与光纤测量技术8.4 光纤医疗成像与治疗技术第九章：光纤通信技术的标准化与协议9.1 光纤通信标准化的意义与过程9.2 主要的光纤通信协议与标准9.3 光纤通信协议的发展趋势第十章：光纤通信技术的未来发展10.1 新型光纤材料与器件的研究10.2 量子光纤通信技术10.3 光纤通信在物联网中的应用10.4 光纤通信在未来通信网络中的挑战与机遇教学方法：6. 结合案例分析，深入探讨光纤通信系统的性能优化技术及其在实际应用中的作用。

第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。

1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。

(2)频带极宽，通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低，中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。

1－3、光纤通信系统由哪几部分组成？简述各部分作用。

参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。

(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器：由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

---文档均为word文档，下载后可直接编辑使用亦可打印---摘要随着近几年的信息技术发展，对大容量信息的要求日益增加，有限的频带资源需要高频谱效率的通信系统。

尽管波分复用满足了大容量的传输要求，但固定的频率栅格造成了频带资源的浪费。

为了提高频谱利用率，相干光正交频分复用技术开始研究，它是一种结合了正交频分复用和相干光检测的技术，在保证了高频谱利用率，强抗干扰能力的同时又提升了系统的灵活度，大大增加了中继距离。

本文主要对相干光正交频分复用的原理和关键技术作了阐述，并研究了光纤信道对其传输性能的影响。

主要内容包括理论和仿真两个方面。

首先，理论上研究了基于正交频分复用的传输系统，从逆快速傅里叶变换/快速傅里叶变换，循环前缀切入，分析了它的高频谱利用率和高效的算法。

其次，利用商用OptiSystem软件仿真了CO-OFDM背靠背及传输系统，分析了光纤链路对CO-OFDM系统性能的影响。

关键词：相干光检测，正交频分复用，色散作者：仇佳指导老师：高明义Design and research of coherent optical orthogonal frequency division multiplexing optical communication systemAbstractWith the development of information technology in recent years, the demand for large-capacity information is increasing. The limited frequency band resources require a highly spectrum-efficient communication system. Although wavelength division multiplexing meets large-capacity transmission requirements, fixed frequency grids cause waste of frequency band resources. In order to improve the spectrum utilization, coherent optical orthogonal frequency division multiplexing technology has begun to be studied. It is a technology that combines orthogonal frequency division multiplexing and coherent optical detection to ensure high spectrum utilization and strong anti-interference ability. At the same time, the flexibility of the system is increased, and the relay distance is greatly increased. This paper mainly describes the principle and key technologies of coherent optical orthogonal frequency division multiplexing, and studies the influence of fiber channel on its transmission performance. The main content includes both theoretical and simulation aspects. First of all, the transmission system based on Orthogonal Frequency Division Multiplexing is theoretically studied. From the Inverse Fast Fourier Transform/Fast Fourier Transform, cyclic prefix cut-in, its high spectral efficiency and efficient algorithm are analyzed.Secondly, using commercial OptiSystem software to simulate the CO-OFDM back-to-back and transmission system, the influence of the optical fiber link on the performance of the CO-OFDM system is analyzed.Keywords: Coherent light detection, Orthogonal frequency division multiplexing, DispersionWritten by QiuJiaSupervised by Gao Mingyi第一章绪论1.1 引言我们生活在一个信息时代中，随着社会对于信息传递的要求日益增长，通信系统的结构也在日渐复杂和多元化。
