某工程游泳池、淋浴、采暖一体供热系统计算书工程概况：工程设游泳池长度29.2米，宽度9.4米，深度1.6米，水位1.4米。
游泳池存水量为384.3立方米。
工程设淋浴系统，按每天接待200人计算。
工程设低温地板辐射采暖系统及散热器，采暖面积2639.4平方米。
游泳池、淋浴和采暖系统共用一个燃气锅炉供热。
一.游泳池加热循环系统1.采用略低于标准的循环周期12h/次，2次/d。

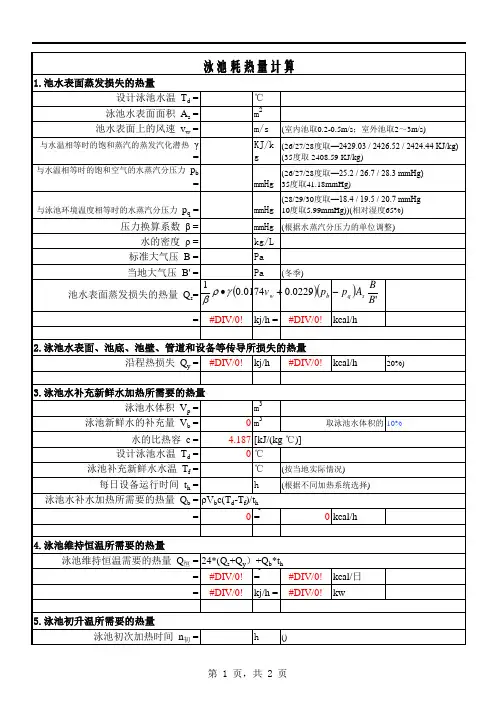

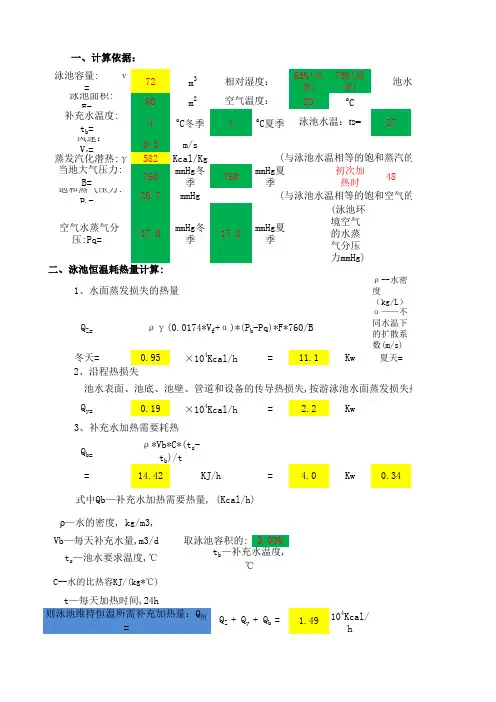

游泳池的循环水量为：Q X=α·V/T=1.1×384.3÷12=35.2m3/h（1）循环回水管管径：规范所规定的流速为：1.0～1.2ｍ/s，暂定流速为1.0ｍ/s管径D= Q X/(v×3600×3.14) ×2= 35.2/(1.0×3600×3.14) ×2=0.056×2=0.112m取管径为DN125，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.06252×3600) =0.80 m/s流速符合要求（2）循环给水管管径：管径D= Q X/(v×3600×3.14) ×2= 32.5/(1.5×3600×3.14) ×2=0.044×2=0.088m取管径为DN100，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.052×3600) =1.25m/s2.游泳池池水加热循环泵游泳池的循环水量为：35.2m3/h，加热循环泵采用一用一备，因此，加热循环泵的流量为35.2m3/h3.游泳池的热负荷(1) 正常运行时的热负荷1)蒸发散热P1（包括水面蒸发散热+水面传导散热+池底、池壁传导散热+设备及管道散热）按室内环境温度5℃考虑，则室内游泳池蒸发散热量估算指标为：651w/㎡小时散热量为2345KJ/h。

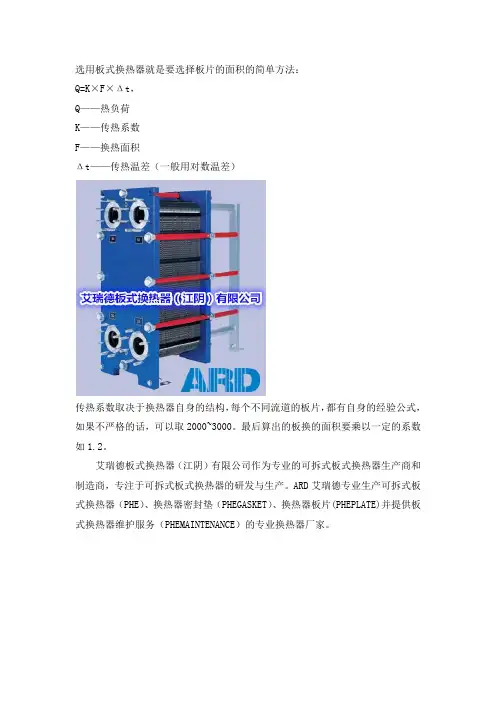

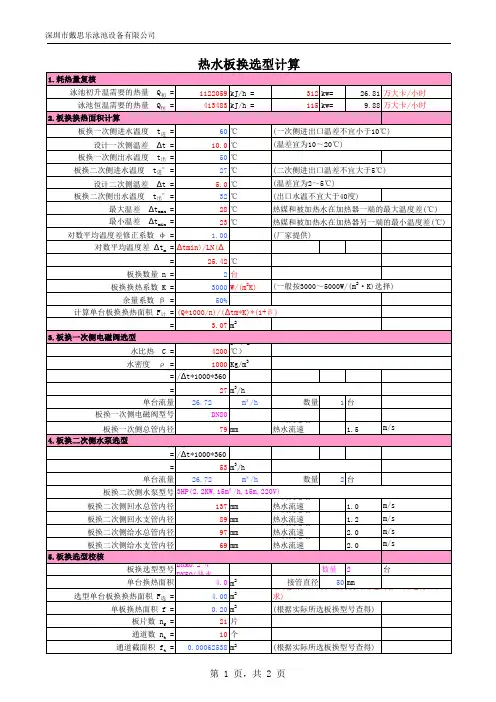

选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如1.2。
