桩基检测试验(静载)⽅案桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况:本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等:⼆、检测⽅案编制说明:1、检测数量、⽅法:《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。
《建筑基桩检测技术规范》(JGJ106-2003)《地基基础设计规范》( DGJ08-11-1999 )三、现场要求:(1)⼀般要求:现场场地平整,道路通畅,便于吊、卡车进出场及起吊设备;提供220V和380V交流电⽤以照明和设备⽤电。
临时⽤房⼀间(2)试桩期间,试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业,确保检测数据的正确和检测⼯作的正常进⾏。
(3)低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。
(4)⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。
四、检测时间:抗压静载检测速度为4天/ 组(包括设备安装及检测);抗拔检测检测速度为2天 /组(包括设备安装及检测)低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。
检测时间由委托单位提前⼀天通知。
⼀般在⼀天即可完成现场检测⼯作。
桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。
五、测试成果及期限1、静载确定实测单桩竖向抗压(拔)极限承载⼒。
提供单桩竖向抗压(拔)静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。
2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。
3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能,评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。
4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。
5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。
6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。
2024年桩头缺陷处理方案____年桩头缺陷处理方案一、引言桩头缺陷是指桩顶、桩头或桩连接件等部位的缺陷或损坏,可能导致桩基的力学性能降低、稳定性减弱或者桩基失效。
针对桩头缺陷的处理对于保障工程的安全和可靠运行至关重要。
本文将分析桩头缺陷的特点和可能引发的问题,并提出适用于____年的桩头缺陷处理方案。
二、桩头缺陷特点及问题1. 桩头缺陷特点桩头缺陷主要包括以下几个方面:1)桩顶断裂:桩顶由于承受超过其承载能力的荷载作用,导致桩顶发生断裂。
2)桩顶变形:桩顶由于荷载作用或其他原因导致变形,进而影响桩基整体的稳定。
3)桩头腐蚀:桩头长期暴露在水中或潮湿环境中,导致腐蚀现象增加,使桩头的力学性能下降。
4)桩顶表面损坏:桩顶表面破损、开裂等缺陷,降低桩基与上部结构的连接性能和承载能力。
5)桩顶连接件缺陷:桩顶的连接件如锁扣、螺栓等出现缺陷,导致桩头的稳定性和承载能力下降。
2. 桩头缺陷可能引发的问题桩头缺陷的存在可能引发以下问题:1)桩基承载力下降:桩头缺陷会导致桩基的承载能力下降,使得桩基无法满足设计要求,进而影响上部结构的安全运行。
2)桩基稳定性减弱:桩头缺陷会导致桩基的稳定性减弱,增大桩基在地震、风灾等外力作用下的倾覆风险。
3)桩基失效:桩头缺陷如果得不到及时处理,有可能导致桩基的失效,严重情况下可能引发灾难性的事故。
三、桩头缺陷处理方案为了保障工程的安全和可靠运行,针对桩头缺陷,应采取以下处理方案:1. 桩顶断裂处理方案1)在桩顶进行局部加固,采用钢板包裹、钢筋加固等方式,提高桩顶的承载能力和稳定性。
2)对于桩顶断裂现象较为严重的情况,可以考虑更换桩顶或进行局部桩基加固。
2. 桩顶变形处理方案1)针对桩顶的变形情况,可以采用局部加固措施,如钢板包裹、加固筋等方式,恢复桩顶的稳定性。
2)采用钢绞线拉拔等方式进行桩顶的旋转,使其恢复原有形状和位置。
3. 桩头腐蚀处理方案1)对于桩头腐蚀现象较为严重的情况,应采取及时清除腐蚀物、进行防腐处理等措施,提高桩头的耐腐蚀性能。
桩头处理施工方案一、引言在建筑工程中,桩基是承受建筑物荷载并传递至地基的重要构件。
桩基施工中的一个关键环节是桩头处理,它直接关系着工程的质量和安全。
本文旨在探讨桩头处理的施工方案,以确保桩基工程的顺利进行。
二、桩头处理施工方案设计1. 桩头清理在进行桩头处理前,首先需要对桩头进行清理。
清理的目的是去除桩头表面的杂物和碎石,确保后续处理工作的顺利进行。
2. 桩头切割对于需要调整桩顶标高的情况,可以选择桩头切割。
切割桩头可以通过机械切割或喷砂切割等方式进行,确保桩顶符合设计要求的标高。
3. 桩头加固在一些特殊情况下,桩头可能需要进行加固处理。
加固方法可以采用喷浆加固、灌注聚合物等方式,确保桩头在承受荷载时不发生破坏。
4. 桩头处理验收桩头处理完成后,需要进行验收。
验收的主要内容包括桩头处理效果是否符合设计要求、是否存在质量缺陷以及安全隐患等方面,确保桩基质量达标。
三、桩头处理施工注意事项1. 安全第一在进行桩头处理施工时,安全永远是第一位的。
施工人员需要佩戴相关安全防护用具,并严格按照作业票要求进行作业。
2. 环境保护施工现场的环境保护同样重要。
在进行桩头处理时,需要防止污染环境、丢弃废弃物等行为,确保施工现场的整洁与环保。
3. 施工质量桩头处理的质量直接关系着桩基工程的安全和稳定。
施工人员应严格按照设计要求进行作业,保证桩头处理的质量达到标准要求。
四、结论桩头处理是桩基施工中不可或缺的一个环节,它直接关系着整个桩基工程的质量和安全。
设计合理、施工规范、质量可靠的桩头处理施工方案是保障桩基工程顺利进行的关键。
只有严格按照施工方案进行操作,才能确保桩头处理的质量达标,为工程的成功竣工奠定基础。
以上是我提供的关于桩头处理施工方案的文档,希望对您有所帮助。
低应变反射波法检测桩头具备条件及信号处理摘要:低应变反射波法是国内外进行桩基完整性检测普遍使用的一种有效方法,它以其机理清晰、测试方法简便、成果较可靠、成本低、便于对桩基工程进行普查等特点而受到工程界的欢迎,可在桩基质量检测中充分发挥作用。
因此,对用低应变反射波法检测桩基结构完整性的研究有深远意义,故促使人们对该方法进行深入的研究。
桩基检测是一项非常重要的工作,其不可预见影响因素非常复杂. 钻孔灌注桩的桩身完整性检测历来是一个比较麻烦的事情。
其原因在于,同预制桩相比,在桩径、横截面形态、桩身混凝土强度、钢筋笼的位置等方面,钻孔灌注桩都有种种不确定性,有时甚至是令人瞠目的不规则。
随即造成用低应变反射波法检测桩身完整性的曲线复杂、多变、信号相互重叠,没有规律,难以辨认和判别。
检测桩的桩头处理、传感器的安装、激振频率的选择情况以及桩周土阻力、信号处理等,都会对检测数据结论产生一定的影响,这就要求检测人员在检测过程中,分析克服外界不利影响因索,寻求最佳检测手段,追求最准确的判断。
关键词:低应变法、桩头具备条件、信号处理;1低应变反射波法的检测原理低应变反射波法,该法以一维波动理论为基础(即):桩顶实施锤击后,激起桩顶顶点的振动,运动在混凝土桩身中传播而形成应力波,应力波在下行途中,如果遇到阻抗减小(缩径、离析等),即产生上行的拉伸波,该拉伸波上行达到桩顶面时,将导致顶面质点向下的速度增加;反之,如果遇到阻抗增大(扩径等),则产生上行的压缩波,该波运行至桩顶面将导致质点向下的速度减小;这些信息都被安装于桩顶的加速度传感器接收,根据初始激励与桩身阻抗变化处反射达到时刻之间的时间差△t及应力波在桩身混凝土介质中的传播速度C来推求阻抗变压的位置X(X=C△t/2);根据速度曲线的上下起伏大小来判断桩身的阻抗变化程度。
2桩头应具备的条件(1)桩头应具备的条件桩顶条件和桩头处理好坏直接影响测试信号的质量。
为了避免检测过程中产生虚假的信号,导致影响评判结果的正确性,要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本等同。
桩基检测方案工程名称:建设单位:检测方法:低应变法、声波透射法、钻芯法及高应变法编制单位:编制人:审批人:编制日期:一、工程概况本项目位于广东省,采用冲孔灌注桩基础,桩径为φ1200~φ1800mm,设计混凝土强度为C35,总桩数为72根。
二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106-2003,现提供基桩检测的详细施测方案。
2.2 检测目的根据相关规范、规程要求及本项目的特点,确定采用以下检测方法进行检测:(1)低应变法检测:目的是检测桩身结构完整性,并为高应变和钻芯检测桩确定桩位提供依据。
(2)声波透射法检测:目的是检测桩身结构完整性。
(3)钻芯法检测:目的是检验桩身砼质量、桩身砼强度是否满足设计要求;桩底沉渣是否符合设计及施工验收规范要求;桩底持力层是否符合设计要求;施工记录桩长是否属实。
(4)高应变法检测:目的是检测单桩竖向抗压承载力是否满足设计要求。
三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求,确定抽检数量为37根。
检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。
3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的到时、幅值和波形特征,就能判断桩的完整性。
假设桩为一维线性弹性杆,其长度为L,横截面积为A,弹性模量为E,质量密度为ρ,弹性波速为C(C2 = E/ρ),广义波阻抗为Z=AρC,推导可得桩的一维波动方程:∂2u/∂t2=C2∂2u/∂x2-R/ρA假设桩中某处阻抗发生变化,当应力波从介质I(阻抗为Z1)进入介质II(阻抗为Z2)时,将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β=Z2/Z1,则有Vr=Vi×(1-β) /(1+β)Vt=Vi×2/(1+β)缺陷的程度根据缺陷反射的幅值定性确定,缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理(由施工单位完成)(1)凿去桩顶浮浆、松散或破损部分,露出坚硬的混凝土表面,使桩顶表面平整干净无且无水。

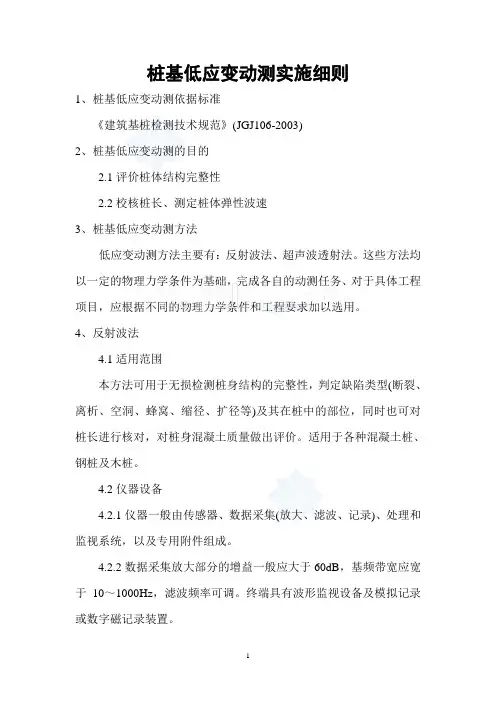

桩基低应变动测实施细则1、桩基低应变动测依据标准《建筑基桩检测技术规范》(JGJ106-2003)2、桩基低应变动测的目的2.1评价桩体结构完整性2.2校核桩长、测定桩体弹性波速3、桩基低应变动测方法低应变动测方法主要有:反射波法、超声波透射法。
这些方法均以一定的物理力学条件为基础,完成各自的动测任务、对于具体工程项目,应根据不同的物理力学条件和工程要求加以选用。
4、反射波法4.1适用范围本方法可用于无损检测桩身结构的完整性,判定缺陷类型(断裂、离析、空洞、蜂窝、缩径、扩径等)及其在桩中的部位,同时也可对桩长进行核对,对桩身混凝土质量做出评价。
适用于各种混凝土桩、钢桩及木桩。
4.2仪器设备4.2.1仪器一般由传感器、数据采集(放大、滤波、记录)、处理和监视系统,以及专用附件组成。
4.2.2数据采集放大部分的增益一般应大于60dB,基频带宽应宽于10~1000Hz,滤波频率可调。
终端具有波形监视设备及模拟记录或数字磁记录装置。
4.2.3对多道数据采集系统,其放大器应具有良好的一致性。
其振幅一致性偏差应小于3%,相位一致性偏差应小于0.1ms,折合输入端的噪声水平应低于1μv (Vpp)。
4.2.4仪器应具有防尘、防潮性能,能在-10℃~40℃范围工作,以适于不同地区不同季节使用。
4.2.5接收传感器可使用速度型或加速度型。
速度传感器灵敏度应优于300mV/cm/s,加速度传感器灵敏度应优于100mV/g,同类型传感器应具有良好一致性。
4.2.6对传感器应采取严格防潮、防水措施,搬运时应采取防震保护措施。
4.3检测准备4.3.1收集工程地质勘察资料、基桩设计和施工资料。
4.3.2对于被测桩均应进行桩头处理,包括挖出桩头,清理桩周场地、凿去浇灌的浮浆部分,使桩头安装传感器和激振部位平整。
要求切除桩头外延长的钢筋。
4.3.3检测前,应对主机及传感器进行必要的检查和测试,使用模拟桩进行系统校验,发现问题及时送交检修人员或检修。

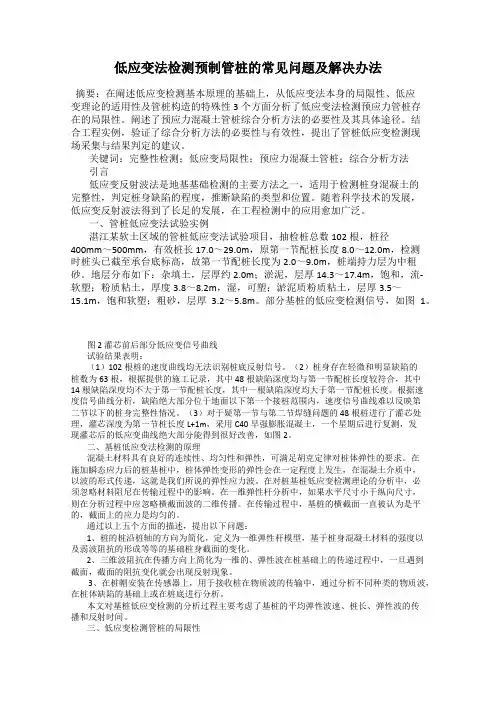

低应变法检测预制管桩的常见问题及解决办法摘要:在阐述低应变检测基本原理的基础上,从低应变法本身的局限性、低应变理论的适用性及管桩构造的特殊性3个方面分析了低应变法检测预应力管桩存在的局限性。
阐述了预应力混凝土管桩综合分析方法的必要性及其具体途径。
结合工程实例,验证了综合分析方法的必要性与有效性,提出了管桩低应变检测现场采集与结果判定的建议。
关键词:完整性检测;低应变局限性;预应力混凝土管桩;综合分析方法引言低应变反射波法是地基基础检测的主要方法之一,适用于检测桩身混凝土的完整性,判定桩身缺陷的程度,推断缺陷的类型和位置。
随着科学技术的发展,低应变反射波法得到了长足的发展,在工程检测中的应用愈加广泛。
一、管桩低应变法试验实例湛江某软土区域的管桩低应变法试验项目,抽检桩总数102根,桩径400mm~500mm,有效桩长17.0~29.0m,原第一节配桩长度8.0~12.0m,检测时桩头已截至承台底标高,故第一节配桩长度为2.0~9.0m,桩端持力层为中粗砂。
地层分布如下:杂填土,层厚约2.0m;淤泥,层厚14.3~17.4m,饱和,流-软塑;粉质粘土,厚度3.8~8.2m,湿,可塑;淤泥质粉质粘土,层厚3.5~15.1m,饱和软塑;粗砂,层厚3.2~5.8m。
部分基桩的低应变检测信号,如图1。
图2 灌芯前后部分低应变信号曲线试验结果表明:(1)102根桩的速度曲线均无法识别桩底反射信号。
(2)桩身存在轻微和明显缺陷的桩数为63根,根据提供的施工记录,其中48根缺陷深度均与第一节配桩长度较符合,其中14根缺陷深度均不大于第一节配桩长度,其中一根缺陷深度均大于第一节配桩长度。
根据速度信号曲线分析,缺陷绝大部分位于地面以下第一个接桩范围内,速度信号曲线难以反映第二节以下的桩身完整性情况。
(3)对于疑第一节与第二节焊缝问题的48根桩进行了灌芯处理,灌芯深度为第一节桩长度L+1m,采用C40早强膨胀混凝土,一个星期后进行复测,发现灌芯后的低应变曲线绝大部分能得到很好改善,如图2。
反射波检测基桩完整性的技术要点 —(一)一.反射波法检测基桩完整性如何获取桩底反射众所周知,反射波法检测基桩桩身完整性,能否采集到桩底反射信号,是现场进行数据采集成败的关键。
要获取桩底反射波有几个必须的条件即:1. 桩头要处理好这些往往由于不同的原因不能实现,如此的后果往往造成检测失败。
桩头不做上述处理如图1所示,桩头面不仅凹凸不平,尚有突出的混凝土楞刺,在这下锤头下落,冲击能量首先在冲破凹凸不平消耗大理能量,使有效的击振能量大打折扣,还不能励出理想的入射脉冲波。
于是只好再次加大激振力度再次击破凹凸不平的楞刺,恶性循环的结果,不仅取得良好的激振脉冲波,还会激励出杂散振动。
恶性循环的结果,将使反射波信号复杂,多次击振的一致性差和得不到桩底反射波。
如先将激振和安装传感器部位打磨平整,反而会取得事半功倍的成效。
桩头没有打磨平整,会使直达波上叠加高频噪音信号,图2便是一个实测范例(还不是最严重的)。
与此同时还会带来多次激励的信号一致性极差,而无法确认检测的真实结果。
2. 传感器与桩头的耦合是采集到良好质量信号的重要条件。
传感器安装点,应事先检查混凝土是否完整,并打磨平整。
安装时,传感器的轴线应平行桩身的轴线,即垂直于桩头的水平面,这样传感器的最大灵敏度方向可对准桩底,有利于接收桩头下部的反射信号。
传感器应通过耦合剂牢牢黏结在桩头上,不可松动,以免在击振时传感器也随之振动,形成干扰。
耦合剂的选用以黏度较大的橡皮泥最佳,因为橡皮泥可以起到机械滤波的作用,滤除击振时产生的高频干扰(但是在北方冬季橡皮泥“凝固”失去了柔软性,到不如凝固的黄油会更好些)。
3. 击振脉冲波的力度和主频要适度锤击脉冲波的力度、主频与桩长相匹配。
原则是至少要有两次以上击振后的反射波信号基本一致,方可确定得到的信号是可靠的桩身状况的客观反映。
图3是几种典型的现场检测到的反射波记录。
多次采集的反射波信号不一致,且有高频干扰的实例如图3(a);击振一致性较好,还可见缺陷反射,但是没有桩底反射波如图3(b );图3(c)是桩径1200mm 、桩长15.3m 人工挖孔灌注桩,用速度型传感器接收,有桩底反射波、击振一致性好的实例;图3(d )是用加速度传感器接收的检测记录,虽然击振的直达波一致性不太好,但可见一致性较好的桩底反射。

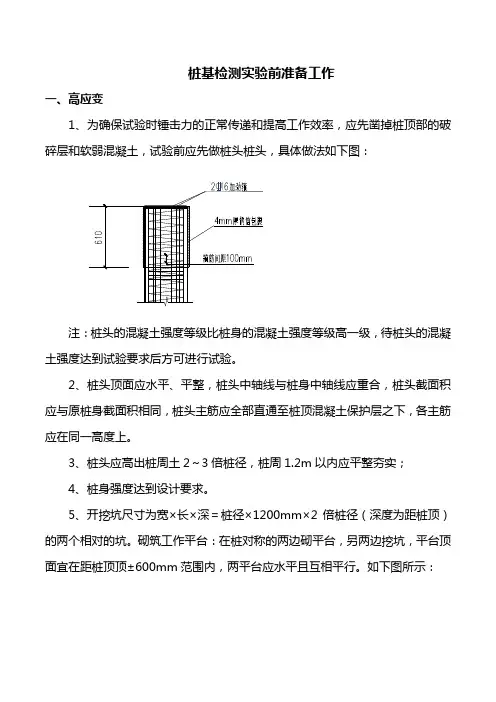

桩基检测实验前准备工作
一、高应变
1、为确保试验时锤击力的正常传递和提高工作效率,应先凿掉桩顶部的破碎层和软弱混凝土,试验前应先做桩头桩头,具体做法如下图:
注:桩头的混凝土强度等级比桩身的混凝土强度等级高一级,待桩头的混凝土强度达到试验要求后方可进行试验。
2、桩头顶面应水平、平整,桩头中轴线与桩身中轴线应重合,桩头截面积应与原桩身截面积相同,桩头主筋应全部直通至桩顶混凝土保护层之下,各主筋应在同一高度上。
3、桩头应高出桩周土2~3倍桩径,桩周1.2m以内应平整夯实;
4、桩身强度达到设计要求。
5、开挖坑尺寸为宽×长×深=桩径×1200mm×2倍桩径(深度为距桩顶)的两个相对的坑。
砌筑工作平台:在桩对称的两边砌平台,另两边挖坑,平台顶面宜在距桩顶顶±600mm范围内,两平台应水平且互相平行。
如下图所示:
6、试桩场地应平整、稳固适合吊车及平板车的出入;根据导向架和重锤的重量配备相应吨位的吊车。
二、低应变
1、凿去桩顶浮浆或松散、破损部分,露出坚硬的混凝土表面。
2、桩顶表面应平整干净且无积水。
3、在桩顶表面打磨出平整光滑的检测面(检测面约为:10cm~15cm),面内不得有气孔及松动区域,并保持检测面的干燥。
打磨传感器激振点示意图如下:
4、测试时桩头不得与混凝土承台或垫层相连,而将其与桩侧断开。
5、准备传感器耦和剂(黄油或建筑胶等)
三、超声波
1、检测前应检查声波管是够畅通,管口高出桩顶100mm;若不畅通,必须设法弄通;
2、检测前就进行孔内清洗,管内应注满清水,且保持畅通;。
低应变测桩方法及技巧1.基本原理和假设将桩视为一维弹性杆件,当桩顶受到一瞬态激劢(脉冲力)时,由桩头激发产生的弹性波沿桩身往下传播。
当遇到桩身阻抗Z(z= ρ·AC)变化界面时,要产生反射和透射。
弹性波在桩身内传播遇到桩身阻抗界面时是垂直入射和反射的。
假定桩界面上段的阻抗为Z1,下段的阻抗为Z2,且不考虑桩周土阻力的影响。
根据桩在界面上位移和速度的连续条件,力与应力和位移的关系,可推导出在桩身阻抗变化处的反射系数Rf关系式:式中:Rf-反射系数;Z1、Z2-分别为桩身材料上、下界面的广义波阻抗;ρ、A、C-分别为桩身材料的质量密度、桩身截面积及应力波速。
根据反射系数Rf的正、负来确定桩身阻抗的变化情况:当RF>0时,反射波与入射波同相位,表示桩身界面阻抗由大变小,如缩径、离析、断桩及桩底反射等;反之,Rf<0时,反射波与入射波反相位,表示桩身界面阻抗由小变大,如扩径、端承桩桩底反射情况。
桩截面完整性系数可用基桩上、下界面的阻抗Z1、Z2之比来表示:以桩身结完整性系数的办法来评价桩的缺陷程度,对桩身结构完整性进行分类评价。
在一些地方被认为是一种可用的方法。
其具体做法将桩身反射波与入射波振幅之比值、计算完整性系数,来确定桩的类别。
但笔者认为仍是一种定性而不能定量的方法,因为,这种入射、反射波的幅值影响因素较多,如传感器的阻尼系数,缺陷在桩身不同深度、缺陷断面的变化率等等,都对缺陷反射的幅值有限大影响。
桩身缺陷性质和位置这是评价桩身完整性的重要依据,知道桩身缺陷的性质及严重程度,就可以分析桩身的结构强度能否承受桩上部荷载的要求。
缺陷的位置以摩擦桩的载力不够,浅部影响大,深部的影响不大,但浅部容易作接桩形曲线的分析,可以判断桩身缺陷的性质并估计严重程度,同时可以推断缺陷的位置。
所以,反射波法能较好的评价桩身的完整性。
桩身缺陷离桩顶的位置可按下式计算:×C式中:Δt -桩顶与桩身缺陷反射波达到的时间差;C-取该工地五根以上正常桩的平均波速。
桩基静载与低应变在桩基检测中的配合应用分析发布时间:2021-06-16T10:43:46.147Z 来源:《城市建设》2021年6月作者:宁海龙[导读] 可用于检测桩基的方法,均有相应的特点、局限性及适用范围,只有客观看待不同方法所得出结论,对现有方法进行配合应用,才能使桩身质量得到全面且客观的评价。
而实证有效的组合方案为“低应变法+ 静载试验法”,整合二者所提供信息,可最大程度避免有不必要的问题出现,导致工程质量受到消极影响。
广西恒永工程质量检测有限公司宁海龙 537000摘要:可用于检测桩基的方法,均有相应的特点、局限性及适用范围,只有客观看待不同方法所得出结论,对现有方法进行配合应用,才能使桩身质量得到全面且客观的评价。
而实证有效的组合方案为“低应变法+ 静载试验法”,整合二者所提供信息,可最大程度避免有不必要的问题出现,导致工程质量受到消极影响。
关键词:桩基静载;低应变;桩基检测;配合应用低应变法的优点是:方便快捷、费用较低,可以对桩基进行大面积的抽检,全面发现桩身缺陷及其位置。
缺点是:当桩长较长时,无法对整根桩的完整性作出评定,只能对有效检测桩长内的桩身完整性进行评定,不能有效评价桩体竖向抗压承载力有没有符合设计标准。
静载试验是进行桩基竖向抗压承载力最有效的方法,也可以同其他检查方法进行比较,缺陷是检测成本非常高,检测周期较长,只能采取低比例的抽检频率进行抽检,而无法进行大面积的试验。
因此,在实际的工程检测中,低应变法和静载检测技术联合应用,能够做到有效的互补,从而保证桩基质量。
1 现有检测方法介绍1.1低应变反射波该法的优势极为突出,例如,简单便捷,检测范围较广,仅需投入较低成本等。
通过不断的试错与优化,该法已拥有相对完善的应用体系,通常利用波形,对桩基存在的缺陷和具体位置加以反映。
现将该法的检测原理概括如下:利用锤子激振桩顶,在锤子产生作用力的影响下,激振点出现振动和应力波,其中,应力波往往沿桩身传播,当应力波传播至桩底后,便会向上反射,如果桩身有缺陷存在,同样会有波的反射出现,通过叠加入射波的方式,向工作人员传递相关信息。
1.低应变2.低应变激振设备:波长由短到长,频率由高到低,铝,铁,尼龙,橡皮。
3.传感器:频带越宽越好,速度传感器10—1000HZ,加速度传感器至少2000HZ。
速度型传感器灵敏度大于300mv/(cm.s),加速度应大于100mv/g。
4.桩头处理:清除桩顶浮浆及未胶结好的混凝土,使桩头露出坚硬的混凝土表面,并使桩面水平。
5.当检测长桩的桩端反射信息或深部缺陷时,应选择低频性能好的传感器;当检测短桩或桩的浅部缺陷时,应选择加速度器或宽频带的速度传感器。
6.激振点选择在桩顶中心部位,宜用宽脉冲获取桩底或桩下部缺陷反射信号,宜用窄脉冲获取桩身上部缺陷反射信号。
7.首先应根据有代表性的部分桩底反射来统计桩的平均波速,有时认别桩底反射波和缺陷子波的过程中,很难精确找到其极大值点,因此确定初至起跳点要比前者更具有代表性。
8.当缺陷位置的计算公式所存在的误差和时域频域分辨率的矛盾,缺陷位置和桩长以时域计算为准;当非桩土系统引起的干扰振荡较严重时,时域局限性较大,以频域分析为主。
9.涉及离析、缩颈、裂隙等缺陷时,离析处的谐振峰多见低缓形式,而裂隙的谐振峰较尖锐。
10.只有当波长小于缺陷深度或桩长时,才能检测到缺陷位置和桩长,当波长大于缺陷深度或桩长时,不体现为杆的波动,而视为杆的刚性运动。
11.振源力的大小、材料的性质决定了激振频谱,波长与桩头激振有关。
12.频率越高,衰减越快。
所以当检测桩身深层时,力谱的低频成分要丰富,用大质量的尼龙锤头;检测浅层时,高频成分多,波长小,判断缺陷位置精度高。
另一方面,主频与固有频率相接近时,波形清晰真实,固有频率与桩长成反比,那测试深层缺陷,更用重锤。
锤重的选择以产生明显的桩底反射为原则。
13.应力波的衰减:1几何扩散2吸收衰减3桩的完整性影响。
14.吸收衰减是决定最大检测长度的主要因素。
桩周土的等效阻抗与桩身阻抗相近时,最大检测桩长越短,桩周土质很好,也难于见桩底;桩长婧比越大,最大检测桩长越小。
基桩钻芯法检测须知
一、现场检测前委托方应先确认受检桩已满足桩身混凝土龄期不小于28d或预留立方体试块强度不低于设计强度等级。
二、受检桩桩头应按以下要求进行处理:
1、委托方应先将受检桩锯至设计标高左右,破除桩头浮浆及松散部分露出桩身混凝
土(骨料)部分,桩顶平面平整,桩头外露钢筋向外扳开,使桩面平整。
2、标出桩的中心位置。
三、委托方应确保测试现场道路通畅,并为钻芯设备进场提供必要的起重吊运设备。
四、为测试提供380V的稳定电力以及水源供应。
五、应保证受检桩附近有足够的位置摆放安装钻机(钻机尺寸:2m×3m),若是临边位置应搭设操作平台;若桩头与地面架空超过1m时,应进行适当的开挖。
六、在检测人员到达现场前,委托方应按指定要求填写并提交《桩(基础)检测方案》、《基桩抽芯法桩位确定书》、《基桩钻芯法检测工程概况表》及续表AY08(01)(以上表格电子版下载网站:)以及相应的基桩设计图纸及平面图和地质勘探柱状图,勘探点布置图,以上图纸资料若为复印件须经委托方盖章确认。
七、检测过程中委托方应指定现场管理人员配合协助检测人员检测工作的开展,保证检测人员现场检测的安全并为现场检测人员免费提供临时休息住所。
八、在工地现场的仪器设备,委托方须协助做好值班保卫工作。
浅谈低应变反射波法检测基桩完整性近年来,随着波动理论的的深入研究和电子技术,计算机技术的迅速提高以及微型便携机的大量普及,反射波法诊断桩身完整性技术取得了很大的发展和日益广泛的应用。
该方法能够有效的判断桩身的局部缺陷。
是一种经济、轻便、高效的桩基完整性检测手段。
低应变反射波法源于应力波理论,基本原理是在桩顶进行竖向激振,使桩中产生应力波,弹性波沿着桩身向下传播,当桩身存在明显波阻抗界面(如桩底、断裂或离析、夹泥等部位)或桩身截面积变化(如缩颈或扩径)部位,将产生反射波,利用特定的仪器设备经接收、放大、滤波和数据处理,可识别来自桩身不同部位的反射信息。
通过对反射信息进行分析计算,来判断桩身完整性,判定桩身缺陷的程度及其位置。
反射波法适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置,它属于快速普查桩身质量的一种方法,由于其具有检测速度快、费用低和检测覆盖面广的优点,它已成为基桩完整性检测中应用最为广泛的方法。
反射波法在实际应用中存在许多问题应引起注意和重视,否则将对基桩完整性检测的效果产生较大的影响。
笔者根据多年来现场及室内工作经验,现将日常低应变检测中常见的几个注意事项总结如下:一、桩头处理在低应变反射波法现场信号采集工作中,桩头处理的好坏关系到测试是否能够成功的重要因素,也是测试前需要准备的关键性步骤。
在实际工程中,往往由于破桩头不到位,桩顶面存在浮浆或低强度混凝土,此外,在破桩头时很容易使桩顶混凝土出现裂纹或疏松、破碎,有时桩头被水或淤泥等覆盖,所以在检测时必须对桩顶面进行处理,但在大多情况下,很多测试工作人员忽略了这一点,结果无论怎么改变传感器及其安装位置或激振方式,始终得不到理想的信号曲线。
因此,桩头应为达到设计标高的有效桩头,必须凿去表面浮浆,处理到有新鲜含骨料的混凝土为止,且桩头不能破碎,含水,不能有杂物,要尽量保证桩头干净,平整。
这可以通过随身携带凿子以凿平安装点和锤击点或委托施工方在测试前用电砂轮打磨4至5个小平面,这样有利于传感器的安装和力棒的锤击。
低应变检测桩头处理方法
低应变检测桩头处理的步骤和方法主要包括以下几个方面:
.
桩头清理:长期使用的桩头上可能会积累土石颗粒和其他污染物,导致桩头表面不平整或有磨损或损坏。
因此,需要进行清理,可以使用机械或手工方式去除表面的附着物和不平整部分,以保证桩头表面的光洁和平整。
.
.
桩头尺寸测量:桩头尺寸对于检测结果至关重要,因此在检测前应对桩头尺寸进行精确的测量,使用专业测量工具如千分尺、游标卡尺等进行测量,确保其符合规定的要求。
.
.
抗蚀处理:如果桩头用于海洋或河流等高腐蚀环境,则需要进行抗蚀处理,如涂抹抗蚀涂料或热浸锌,以延长桩头的使用寿命并保护桩头不受腐蚀和污染的影响。
.
.
其他注意事项:在进行低应变检测桩头之前,应进行验收检查桩头的质量和规格;安装时应确保桩肩和桩身的连接牢固可靠;并在使用后定期进行检查和维护,以及时发现并处理损坏和腐蚀问题1。
.
.
桩顶处理:桩顶的处理包括凿除浮浆、松散或破损的部分,露出坚硬的混凝土表面,并对桩顶表面进行平整清洁处理2。
.
.
声波透射法检测:在准备进行声波透射法检测时,应预埋声测管并灌满水,确保声测管的正确工作;检测点应打磨平整,并且桩中部的检测点应特别处理;必要时,应将妨碍检测的外露主筋割掉3。
.
综上所述,低应变检测桩头涉及多个步骤,从简单的清理和尺寸测量到复杂的抗蚀处理和声波检测前的准备工作,每个步骤都需要认真对待以确保检测结果的准确性。
低应变桩头处理及静载桩头加固处理
低应变桩头处理:受检桩混凝土强度至少达到设计强度的70﹪,且不小于15MPa。
桩头处理应先凿掉桩顶部的松散破碎层及浮浆,露出主筋,去除箍筋,桩头要平整。
静载桩头加固处理:试验过程中,应保证不会因桩头破坏而终止试验,但桩头部位往往承受较高的垂直荷载和偏心荷载,因此,一般应对桩头进行处理。
混凝土桩桩头处理应先凿掉桩顶部的松散破碎层和低强度混凝土,露出主筋,冲洗干净桩头后再浇注桩帽,并符合下列规定:
(1)桩帽顶面应水平、平整、桩帽中轴线与原桩身上部的中轴线严格对中,桩帽面积大
于或等于原桩身截面积,桩帽截面形状可为圆形或方形。
(2)桩帽主筋应全部直通至混凝土保护层之下,如原桩身露出主筋长度不够时,应通过
焊接加长主筋,各主筋应在同一高度上,桩帽主筋应与原桩身主筋按规定焊接。
(3)接桩桩头一般在300-500mm之间,在此范围内设置箍筋,间距不宜大于150mm。
桩
帽应设置钢筋网片3~5层,间距80~150mm。
(4)桩帽混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30。
(5)以下为桩帽设计图,可供参考。
为便于沉降测量仪表安装,试桩顶部宜高出试坑地面;为使试验桩受力条件与设计条件相同,试坑地面宜与承台底标高一致。
可针对不同的桩径制作特定的桩帽,套在试验桩桩头上。
混凝土桩桩头处理应先凿掉桩顶部的松散破碎层和低强度混凝土,露出主筋,冲洗干净
桩头后再浇注桩帽,并符合下列规定:
(6)桩帽顶面应水平、平整、桩帽中轴线与原桩身上部的中轴线严格对中,桩帽面积大
于或等于原桩身截面积,桩帽截面形状可为圆形或方形。
(7)桩帽主筋应全部直通至桩帽混凝土保护层之下,如原桩身露出主筋长度不够时,应
通过焊接加长主筋,各主筋应在同一高度上,桩帽主筋应与原桩身主筋按规定焊
接。
(8)距桩顶1倍桩径范围内,宜用3~5mm厚的钢板围裹,或距桩顶1.5倍桩径范围内设
置箍筋,间距不宜大于150mm。
桩帽应设置钢筋网片3~5层,间距80~150mm。
(9)桩帽混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30。
