如何绘制化学实验装置图

四步画出规范的化学实验仪器装置图2009-04-28 23:25绘制规范美观的实验装置图是化学实验基本功之一。

在实验教学、实验报告和论文撰写中对有关仪器、实验装置和操作进行叙述时，若能引入一幅清晰的示意图，不仅能大大减少文字的叙述，而且直观体，一目了然。

绘制实验仪器和装置图需要一定的技巧。

笔者通过多年的教学实践，摸索、总结出一种易于掌握、方便有效的新画法，使得所绘图形位置适宜、画面整洁、线条清晰、比例合理、形状逼真、美观大方。

化学实验仪器和装置图是用来表示仪器的形象、装配、组合形式和实验操作方法的。

大部分玻璃仪器的造型都是由简单的几何形状所组成，且大都具有轴对称性，画图时抓住构成仪器的这些不同的几何形体、相互位置及相互大小，就可在一个规定的地方绘出图形，下面分别介绍简单仪器、复杂仪器的绘制方法和步骤。

一.简单仪器的画法化学实验中常用的简单玻璃仪器有烧杯、烧瓶、漏斗、锥形瓶、试剂瓶和容量瓶等，这些仪器都由简单的几何体构成。

如烧杯是由空心圆柱体组成，烧瓶是由空心圆柱体和空心球体组成，漏斗和锥形瓶是由空心圆柱体和空心圆锥体组成。

画图时只要在规定的作图区域画一圆，借助这个圆就可确定所绘仪器大小、形状及比例。

现以烧杯、试剂瓶画法为例介绍作图步骤。

其它简单仪器的画法可效仿。

图一烧杯画法第一步：画一圆心为o的圆，确定所画图形的大小和形状，六等分圆周得a、b、c、d各点，图一(1)。

第二步：用直线连接ab、ac、cd和bd，在圆内得一长方形，图一(2)。

第三步：借助圆弧画烧杯口及烧杯底部圆角，图一(3)。

第四步：擦去作图线等多余图线描深轮廓线即得，图一(4)。

图二试剂瓶的画法二.复杂仪器的画法分液漏斗、酒精灯、启普发生器等仪器结构相对较复杂画图时，先根据仪器外形的高度和宽度，分析它们几何形体的组成部分，估计各部分的大小比例。

如启普发生船是由球形漏斗、容器和导气管三部分组成，球形漏斗的几何形状基本上是由空心球体和空心圆柱体组成，容器部分是由空心球体和半空心球体组成，球形漏斗的空心球体部分占整个仪器高度的三分之一，而容器部分的球体和半球体也分别是总高度的三分之一，启普发生器的高度与宽度之比大约为三比一。

化学仪器示意图：
化学实验操作、实验装置图：
尾气处理：
过滤操作注意事项：
“一贴”：滤纸紧贴漏斗的内壁（不留气泡，防止纸破裂）
“二低”：（1）滤纸的边缘低于漏斗口（2）漏斗内的液面低于滤纸的边缘
“三靠”：（1）漏斗下端的管口紧靠烧杯内壁
（2）用玻璃棒引流时，玻璃棒下端轻靠在三层滤纸的一边
（3）用玻璃棒引流时，烧杯尖嘴紧靠玻璃棒中部
过滤后，滤液仍然浑浊的可能原因有:
①承接滤液的烧杯不干净②倾倒液体时液面高于滤纸边缘③滤纸破损
酸式滴定管：碱式滴定管：移液管：移液管：
A B C
D
现象：①试管中黑色固体变为亮红色; ②试管口有水珠出现
A B C
D
洗气瓶
实验器材的认识
试管和试管架试管夹试管刷
100mL烧杯锥形瓶量筒
烧杯容量瓶
滴瓶（试剂瓶）药匙锥形瓶
细口瓶和广口瓶长颈漏斗和漏洞
分液漏斗研钵坩埚
石棉网三角架
烧瓶蒸馏瓶
酒精灯酒精喷灯托盘
天平集气瓶铁架台玻璃钟
罩启普发生器（对比）
启普发生器
分液漏斗干燥皿
燃烧匙药匙试管夹坩埚钳试管架
洗气瓶洗气瓶（管）的
使用玻璃水槽滴液板U 形管
滴定管（酸性和碱性）与酸性滴定管色使用方法
玻璃导管和橡皮管（塞）的连接
→容量瓶的使用
固体药品的取用
液体药品的取用
蒸馏仪器（过程）
过滤的过程。

如何使用ChemDraw绘制化学流程图
作为一款专业的化学绘图软件，ChemDraw的功能十分惹眼，可应用于研发、生产、教学等领域，ChemDraw Std14是ChemDraw最新版本。

在药物化学领域经常需要构造反应流程图，本文将讲解使用ChemDraw Std14绘制化学流程图的技巧。

ChemDraw绘制化学流程图
绘制化学流程图本是一件尤为困难的事情，既需要各种复杂的化学实验器具还需要仔细衡量各个器具之间的水平或垂直关系。

但是有了ChemDraw Std14
就不用再发愁了，ChemDraw中有很多器具模板，还有专门的标尺工具。

1、在使用模板绘制流程图之前最好在绘制窗口显示标尺和刻度线，为了方便调整流程图中各器材的位置。

打开发方法是在View菜单下选择Show Crosshair和Show Rulers命令，命令前有打钩符号则说明选择成功，此时ChemDraw绘制窗口如下图所示：
ChemDraw标尺和刻度线
2、ChemDraw Std14在各个方面都较之前有较大提高，模板工具增多，包括基本图形工具和试验器材模板。

更多详细内容请点击带你一起认识ChemDraw模板工具，从绘制窗口左侧的模板（Templates）工具中选择Clipware Part1和Clipware Part2命令可以调用器具模板。

ChemDraw绘制实验装置
以上就是使用ChemDraw Std14绘制化学流程图的教程内容，若在学习过程中遇到困难需要帮助请点击ChemDraw支持中心。

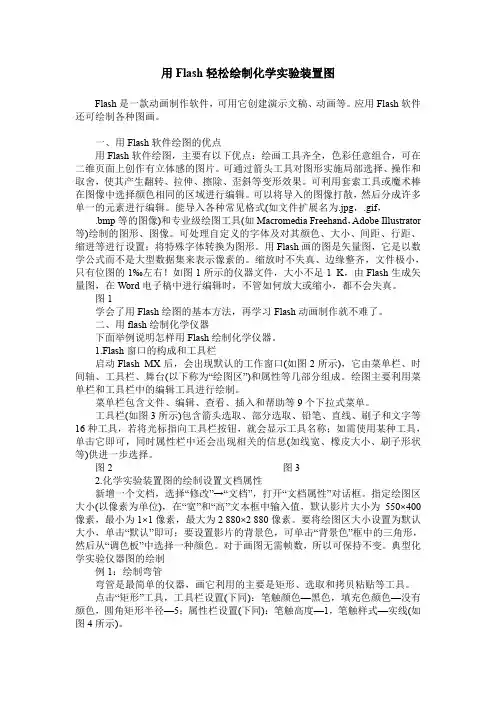

用Flash轻松绘制化学实验装置图Flash是一款动画制作软件，可用它创建演示文稿、动画等。

应用Flash软件还可绘制各种图画。

一、用Flash软件绘图的优点用Flash软件绘图，主要有以下优点：绘画工具齐全，色彩任意组合，可在二维页面上创作有立体感的图片。

可通过箭头工具对图形实施局部选择、操作和取舍，使其产生翻转、拉伸、擦除、歪斜等变形效果。

可利用套索工具或魔术棒在图像中选择颜色相同的区域进行编辑。

可以将导入的图像打散，然后分成许多单一的元素进行编辑。

能导入各种常见格式(如文件扩展名为.jpg，.gif，.bmp等的图像)和专业级绘图工具(如Macromedia Freehand，Adobe Illustrator 等)绘制的图形、图像。

可处理自定义的字体及对其颜色、大小、间距、行距、缩进等进行设置；将特殊字体转换为图形。

用Flash画的图是矢量图，它是以数学公式而不是大型数据集来表示像素的。

缩放时不失真、边缘整齐，文件极小，只有位图的1‰左右！如图1所示的仪器文件，大小不足1 K，由Flash生成矢量图，在Word电子稿中进行编辑时，不管如何放大或缩小，都不会失真。

图1学会了用Flash绘图的基本方法，再学习Flash动画制作就不难了。

二、用flash绘制化学仪器下面举例说明怎样用Flash绘制化学仪器。

1.Flash窗口的构成和工具栏启动Flash MX后，会出现默认的工作窗口(如图2所示)，它由菜单栏、时间轴、工具栏、舞台(以下称为“绘图区”)和属性等几部分组成。

绘图主要利用菜单栏和工具栏中的编辑工具进行绘制。

菜单栏包含文件、编辑、查看、插入和帮助等9个下拉式菜单。

工具栏(如图3所示)包含箭头选取、部分选取、铅笔、直线、刷子和文字等16种工具，若将光标指向工具栏按钮，就会显示工具名称；如需使用某种工具，单击它即可，同时属性栏中还会出现相关的信息(如线宽、橡皮大小、刷子形状等)供进一步选择。

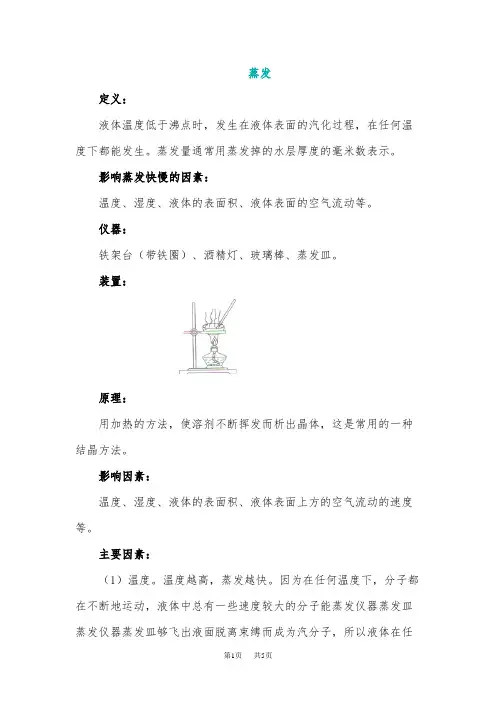

蒸发定义：液体温度低于沸点时，发生在液体表面的汽化过程，在任何温度下都能发生。

蒸发量通常用蒸发掉的水层厚度的毫米数表示。

影响蒸发快慢的因素：温度、湿度、液体的表面积、液体表面的空气流动等。

仪器：铁架台（带铁圈）、酒精灯、玻璃棒、蒸发皿。

装置：原理：用加热的方法，使溶剂不断挥发而析出晶体，这是常用的一种结晶方法。

影响因素：温度、湿度、液体的表面积、液体表面上方的空气流动的速度等。

主要因素：（1）温度。

温度越高，蒸发越快。

因为在任何温度下，分子都在不断地运动，液体中总有一些速度较大的分子能蒸发仪器蒸发皿蒸发仪器蒸发皿够飞出液面脱离束缚而成为汽分子，所以液体在任何温度下都能蒸发。

液体的温度升高，分子的平均动能增大，速度增大，从液面飞出去的分子数量就会增多，所以液体的温度越高，蒸发得就越快。

（2）液面表面积大小。

如果液体表面面积增大，处于液体表面附近的分子数目增加，因而在相同的时间里，从液面飞出的分子数量就增多，所以液面面积越大，蒸发速度越快。

（3）液体表面上方空气流动的速度。

当飞入空气里的汽分子和空气分子或其他汽分子发生碰撞时，有可能被碰回到液体中来。

如果液面上方空气流动速度快，通风好，分子重新返回液体的机会越小，蒸发就越快。

注意事项：①加热时要用玻璃棒不断地搅拌．防止液体局部温度过高，而发生飞溅；⑦当蒸发皿里出现较多量同体时，停止加热，利用余热将水分蒸干；③刚加热完与匕的蒸发皿不能用手拿取，也不能用冷水冲洗；④如果要用烧杯浓缩溶液，加热时要垫上石棉网，以防烧杯受热小均匀而破裂。

操作口诀：皿中液体不宜多，防止飞溅要搅动。

较多固体析出时，移去酒灯自然蒸。

蒸馏定义：指利用液体混合物中各组分挥发性的差异而将组分分离的传质过程。

将液体沸腾产生的蒸气导入冷凝管，使之冷却凝结成液体的一种蒸发、冷凝的过程。

蒸馏是分离沸点相差较大的混合物的一种重要的操作技术，尤其是对于液体混合物的分离有重要的实用意义。

即，蒸馏条件：1.液体是混合物。

高中化学实验装置图汇总(带图示) 人教版高中化学实验装置图汇总（必修一）第一章第一节：化学实验基本方法实验装置仪器药品清单备注过滤：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸，药品：固液混合物。

蒸发：蒸发皿、酒精灯、玻璃棒、铁架台，药品：食盐水溶液。

蒸馏：蒸馏瓶、酒精灯、铁架台、冷凝管、锥形瓶，药品：液体混合物。

分液：分液漏斗、烧杯、铁架台（带铁圈），注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热。

加热前一定要检验装置的气密性。

实验名称实验原理过滤：固体与液体混合物的分离。

蒸发：分离溶剂中的溶质。

蒸馏：混合物中各组分的沸点不同。

分液：物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来。

进行分液操作之前一定要进行检漏。

萃取：仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平，药品：氯化钠固体、蒸馏水。

第一章第二节：化学计配制一定量浓度的溶液量在实验中的应用C=n/V：计算溶液的浓度。

XXX效应：当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”。

第二章第一节：物质的分类加热金属钠：钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠。

仪器：小刀、铁架台（带铁圈）、酒精灯，药品：金属钠。

金属钠和水的反应：活泼金属和水的剧烈反应。

仪器：小刀、烧杯，药品：蒸馏水、金属钠、酚酞。

铝与盐酸和氢氧化钠溶液的反应：铝是两性金属，既能和酸反应又能和碱反应。

仪器：试管、架子，药品：盐酸溶液、氢氧化钠溶液。

注意检查生成的气体。

第三章第一节：金属的化学性质过氧化钠可以与水反应生成氧气。

仪器：试管，药品：过氧化钠、蒸馏水。

鉴别碳酸钠与碳酸氢钠：酸式碳酸盐和正盐的通过加热来鉴别。

仪器：大试管、铁架台、试管、酒精灯，药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水。

焰色反应：仪器：酒精灯、铂丝，药品：盐酸、各种溶液。

很多金属或它们的化合物在燃烧时会产生特殊的颜色。

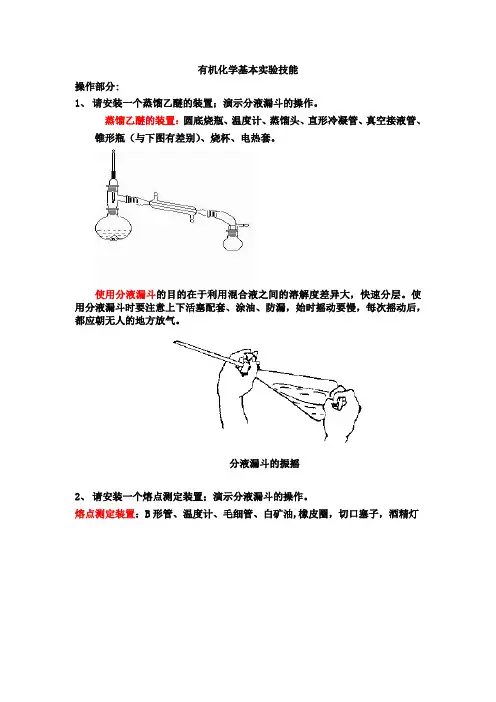

有机化学基本实验技能操作部分:1、请安装一个蒸馏乙醚的装置；演示分液漏斗的操作。

蒸馏乙醚的装置：圆底烧瓶、温度计、蒸馏头、直形冷凝管、真空接液管、锥形瓶（与下图有差别）、烧杯、电热套。

使用分液漏斗的目的在于利用混合液之间的溶解度差异大，快速分层。

使用分液漏斗时要注意上下活塞配套、涂油、防漏，始时摇动要慢，每次摇动后，都应朝无人的地方放气。

分液漏斗的振摇2、请安装一个熔点测定装置；演示分液漏斗的操作。

熔点测定装置：B形管、温度计、毛细管、白矿油,橡皮圈，切口塞子，酒精灯3、混合物中含有大量树脂状杂质或不挥发性杂质，采用蒸馏、萃取等方法却难以分离，此物不溶于水，与水共沸不发生化学反应，在100 C左右时有20.1mmHg的蒸汽压，请安装一个能分离此混合物的装置；演示分液漏斗的操作。

水蒸汽蒸馏：1000ml短颈圆底烧瓶（双孔软木塞）、1000ml长颈圆底烧瓶、安全管、T形管、导管、橡皮管、螺旋夹、直形蒸馏管、接液管、锥形瓶4、请安装一个环己烯制备的装置；演示分液漏斗的操作。

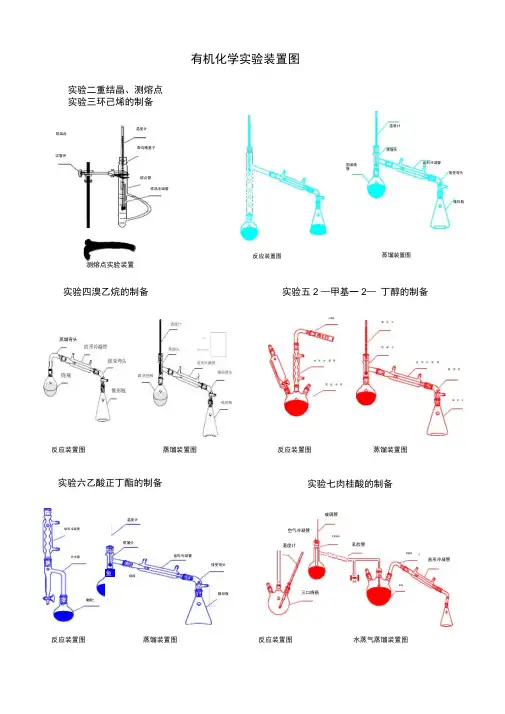

环己烯制备的装置：圆底烧瓶、韦氏分馏柱、蒸馏头、温度计、直形冷凝管、普通接液管、锥形瓶（也可如图所示）烧杯，电热套分馏装置图蒸馏装置图5、请安装一个带有分水器的回流反应装置；演示分液漏斗的操作。

带有分水器的回流反应装置（制备乙酸丁酯）：分水器、球形冷凝管、温度计、三颈瓶、玻璃塞6、请安装一个连续合成乙酸乙酯的装置；演示分液漏斗的操作。

连续合成乙酸乙酯的装置：滴液漏斗、温度计、弯头、三颈瓶、直形冷凝管、接液管、锥形瓶7、请安装一个制备正溴丁烷的装置；演示分液漏斗的操作。

制备正溴丁烷的装置：圆底烧瓶、球形冷凝管、导管、橡皮套、漏斗、烧杯/8、请选出重结晶所用的全部仪器，请从己二酸经酸化后析出结晶开始操作至得到产品为止；演示分液漏斗的操作。

重结晶所用的全部仪器：滤纸、布氏漏斗、抽滤瓶、烧杯、玻璃棒、金属漏斗、短颈玻璃漏斗、表面皿，锥形瓶，酒精灯，电炉布氏漏斗、抽滤瓶、玻璃棒、表面皿【注：己二酸的重结晶以水为溶剂，要加活性炭脱色】9、请安装一个合成乙酸异戊酯的回流装置；演示分液漏斗的操作。

人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”仪器：激光笔、烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色仪器：酒精灯、铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠△浓硫酸光照GZn Cu第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液催化剂催化剂电解冰晶石人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。

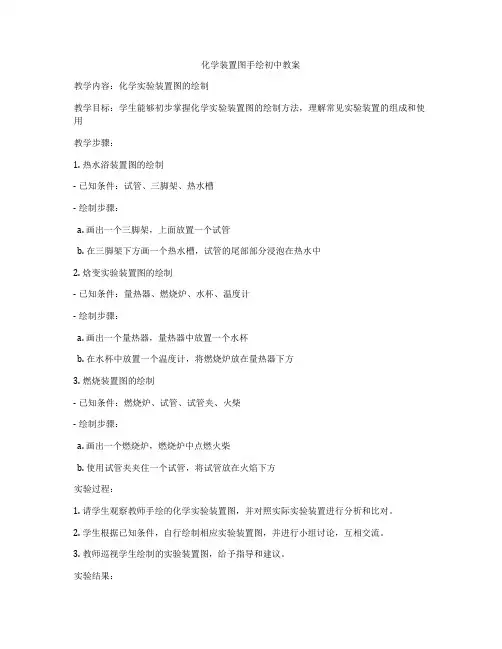

化学装置图手绘初中教案
教学内容：化学实验装置图的绘制
教学目标：学生能够初步掌握化学实验装置图的绘制方法，理解常见实验装置的组成和使用
教学步骤：
1. 热水浴装置图的绘制
- 已知条件：试管、三脚架、热水槽
- 绘制步骤：
a. 画出一个三脚架，上面放置一个试管
b. 在三脚架下方画一个热水槽，试管的尾部部分浸泡在热水中
2. 焓变实验装置图的绘制
- 已知条件：量热器、燃烧炉、水杯、温度计
- 绘制步骤：
a. 画出一个量热器，量热器中放置一个水杯
b. 在水杯中放置一个温度计，将燃烧炉放在量热器下方
3. 燃烧装置图的绘制
- 已知条件：燃烧炉、试管、试管夹、火柴
- 绘制步骤：
a. 画出一个燃烧炉，燃烧炉中点燃火柴
b. 使用试管夹夹住一个试管，将试管放在火焰下方
实验过程：
1. 请学生观察教师手绘的化学实验装置图，并对照实际实验装置进行分析和比对。

2. 学生根据已知条件，自行绘制相应实验装置图，并进行小组讨论，互相交流。

3. 教师巡视学生绘制的实验装置图，给予指导和建议。

实验结果：
通过本次实验，学生能够初步掌握化学实验装置图的绘制方法，提高了对实验装置的认识和理解能力。

拓展延伸：
学生可以进一步拓展实验装置图的绘制范围，尝试绘制更加复杂的化学实验装置图，提高实践动手能力和创造性思维。

人教版高中化学实验装置图汇总表work Information Technology Company.2020YEAR人教版高中化学实验装置图汇总班级：12级师范4班小组：第5组和第7组完成人：吴柏廷、李秀若、周丹、田浩、王艺霖赵昊、罗珏、胡巧雅、潘琪琪章节名称实验名称实验原理实验装置仪器药品清单备注必修一1-1化学实验基本方法过滤利用固体不能穿过滤纸而液体可以仪器：烧杯，漏斗，玻璃棒，铁架台药品：浑浊的盐水注意：一贴二低三靠蒸发利用各物质的沸点不同仪器：蒸发皿，铁架台，酒精灯，玻璃棒药品：盐水2蒸馏利用各物质沸点不同仪器：酒精灯，铁架台，原地烧瓶，蒸馏头，单孔橡皮塞，温度计，冷凝管，尾接管，锥形瓶，铁架台，橡胶管药品：乙醇水溶液萃取利用不溶物质的密度不同仪器：分液漏斗，铁架台，烧杯药品：溴水，四氯化碳必修一3-2几种重要的金属化合物鉴别碳酸钠和碳酸氢钠利用碳酸钠和碳酸氢钠的热稳定性不同仪器：酒精灯，铁架台，升降台，试管，单孔木塞，导管药品：碳酸钠，碳酸氢钠必修一4-4硫酸、硝酸和氨加热氯化铵和氢氧化钙的混合物制取氨2NH4Cl+Ca（OH）2﹦CaCl2+2NH3↑+2H2O仪器：酒精灯，铁架台，试管，导管，单孔活塞药品：氯化铵、氢氧化钙3必修一氨溶于水的喷泉实验氨气易溶于水仪器：烧杯，铁架台，橡胶管，止水夹，双孔活塞，导管，胶头滴管，铁圈，原地烧瓶药品：氨气，水，酚酞必修一第3章第一节金属的化学性质试管-4必修一第3章第一节钠与水反应2Na＋2H2O=2NaOH＋H2↑烧杯玻璃棒-必修一第3章第2节氢氧化铁和氢氧化亚铁的生成试管-必修一第3章第2节氯化铁中加入硫氰酸钾试管-5必修一第四章第一节氢气在氯气中燃烧H2＋Cl2=2HCl 集气瓶-必修一第四章第3节二氧化硫溶于水SO2＋H2O=H2SO3试管-必修一第3章第一节铝与盐酸氢氧化钠反应2Al＋6HCl=3H2↑+2AlCl32Al＋2H2O＋2NaOH=2NaAlO2＋3H2↑试剂瓶-必修一第3章第2节过氧化钠与水反应2Na2O2＋2H2O=4NaOH＋O2↑i试管-必修一第四章第一节鉴别碳酸钠和碳酸氢钠2NaHCO3=Na2CO3＋H2O＋CO2↑试管铁架台橡胶塞导气管-6必修一第四章第4节喷泉实验圆底烧瓶滴管烧杯铁架台-必修一第四章第4节氨气与氯化氢反应NH3＋HCl=NH4Cl 玻璃棒-必修一第四章第4节加热氯化铵和氢氧化钙制取氨气2NH4Cl＋Ca(OH)2=2NH3＋Ca(Cl)2＋2H2O酒精灯铁架台试管-必修一第四章第3节蔗糖的碳化烧杯玻璃棒-7必修一第四章第4节浓硫酸和铜反应Cu＋2H2SO4=CuSO4＋SO2↑＋2H2O酒精灯铁架台橡胶塞试管夹-必修一第3章第2节３价铁与２价铁被还原试管-必修一第3章第1节铁粉与水蒸气反应3Fe＋4H2O=Fe3O4＋4H2↑酒精灯铁架台导管坩埚钳-8必修二一、1-2元素的性质与原子的结构钾的性质探究钾的化学性质活泼在空气中易燃仪器：坩埚、药品：钾、和钠的实验对比钾和水反应，仪器：培养皿药品：水，钾必修二3-1离子键氯化钠的形成过程钠和氯气反应生成氯化钠仪器：石棉网、酒精灯、集气瓶、药品：金属钠、氯气必修二三、1-1甲烷的性质甲烷的取代反应甲烷和氯气发生取代反应仪器：试管、铁架台、纸套、药品：甲烷、氯气必修二2-1来自石油和煤的两种基本化工原料乙烯的制备石蜡油高温分解产生乙烯仪器：试管、铁架台、酒精灯、碎瓷片药品：石蜡油、9乙烯的性质乙烯双键的加成反应仪器：试管药品：高锰酸钾、乙烯乙烯双键的加成反应必修二3-1生活中两种常见的有机物乙醇和与金属钠的反应乙醇含有羟基官能团，性质活泼仪器：试管、医用针头，烧杯药品：无水乙醇、澄清石灰水、钠必修二3-2乙酸乙酸的酯化反应乙酸和乙醇能发生脱水缩合反应仪器：试管、酒精灯、铁架台药品：乙醇、乙酸、浓硫酸、饱和碳酸钠必修二四、1-1金属矿物的开发利用铝热反应铝和铁的氧化物高温下面发生置换反应仪器：滤纸、铁架台、蒸发皿药品：沙子、氧化铁粉末、铝粉、氯酸钾，镁10必修二1-2海水资源的开发与利用海水的蒸馏利用沸点不同仪器：烧瓶、酒精灯、铁架台、尾接管、冷凝管、锥形瓶、橡胶管药品：海水太阳能蒸发原理太阳能使水蒸发再冷凝来蒸馏出水仪器：三角蒸发器药品：海水选修四第一章第一节化学反应与能量的变化P4 中和反应反应热的测定NaOH＋HCl=NaCl＋H2O大烧杯（500ml）、小烧杯（100ml）、温度计、量筒两个、泡沫塑料、环形玻璃搅拌棒、盐酸、NaOH溶液选修四第二章第一节化学反应速率P18 测量锌和硫酸反应速率Zn＋H2SO4=ZnSO4＋H2↑分液漏斗、锥形瓶、针管、导管、硫酸、锌粒选修四第二章第三节化学反应速率和化学平衡化学平衡P28 NO2球浸泡在冰水,热水中2NO2(g) N2O4(g)圆底烧瓶三个、导管、烧杯两个、夹子、热水、冰水、NO2(g)11选修四第三章第一节弱电解质的电离P42 比较弱酸的相对强弱滴管两根、试管两根、硼酸、碳酸钠、醋酸选修四第三章第二节水溶液中的离子平衡水的电离和溶液的酸碱度P48 酸碱中和滴定酸碱中和反应锥形瓶、容量瓶、酸式（碱式）滴定管、滴定管夹、酚酞溶液、烧杯、盐酸。

使用Flash，轻松绘制化学实验装置图江苏省运河中学，李飞雁江苏徐州 221300摘要 Flash软件不仅是专业的动画软件，还有强大的绘画功能，且“身材”纤细，易学易用。

关键词Flash 矢量图形画图程序化学实验装置Flash即动画制作软件，是一种创作工具。

设计和开发人员可使用它来创建演示文稿、应用程序和其它允许用户交互的内容。

Flash 可以包含简单的动画、视频内容、复杂演示文稿和应用程序以及介于它们之间的任何内容。

不仅如此Flash软件还具有强大的绘图功能，其优点如下：1、它的绘画工具齐全，色彩任意设计，还有线、圆形渐层色可设定，这样你就可在二维页面上创作有立体感的图片了。

2、还可通过箭头工具对图形实施局部选择、操作和取舍；并能使其产生翻转、拉伸、擦除、歪斜等效果，变形自然而随意。

3、还能利用套索工具或魔术棒在图像中选择颜色相同的区域进行编辑等。

4、可以将图像打散分成许多单一的元素进行编辑。

5、不仅能导入常见格式的图像（如文件扩展名为.jpg，.gif，.bmp等的图像），而且能导入专业级绘图工具（如Macromedia Freehand， Adobe Illustrator等）绘制的图形。

6、Flash可以处理自定义的字体及它的颜色、大小、间距、行距、缩进等的设置。

还可以将特殊字体转换为图形。

7、文档属性中的像素大小和绘好后的图像尺寸大小可以不发生直接联系。

用“最小影像区域”保存时，能根据你画的图像大小进行智能保存，没有画图的空余部分自动屏蔽。

8、最重要的是：与位图图形相比，矢量图形需要的内存和存储空间小很多，因为它是通过广泛使用矢量图形做到这一点的，以数学公式而不是大型数据集来表示的。

位图图形之所以更大，是因为图像中的每个像素都需要一组单独的数据来表示。

所以，Flash创作的作品，不但缩放时不失真、边缘整齐，而且“身材”纤细、文件及小，只有位图的千分之一左右！下图中的两个仪器大小都不足1K，它们都是用Flash画图程序绘制的。

1、过滤一贴二低三靠。

仪器：普通漏斗、烧杯、玻璃棒、铁架台（带铁圈）2、蒸发仪器：蒸发皿、铁架台、玻璃棒、坩埚钳、酒精灯操作要领：（1）蒸发皿中液体的量不得超过容积的2/3.（2）蒸发过程中必须用玻璃棒不断搅拌，以防止局部温度过高而使液体飞溅。

（3）当加热至(大量)固体出现时，应停止加热利用余热蒸干。

（4）不能把热的蒸发皿直接放在实验台上，应垫上石棉网。

（5）坩埚钳用于夹持蒸发皿。

3、蒸馏仪器：蒸馏烧瓶，温度计，冷凝管，牛角管，酒精灯，石棉网，铁架台，锥形瓶，橡胶塞操作要领：（1）在蒸馏烧瓶中放少量碎瓷片，防止液体暴沸。

（2）温度计水银球的位置应与支管口下端位于同一水平线上。

（3）蒸馏烧瓶中所盛放液体不能超过其容积的2/3，也不能少于1/3。

（4）冷凝管中冷却水从下口进，上口出。

4、分液和萃取仪器：分液漏斗、铁架台、烧杯操作要领：液体分层后，将分液漏斗上的玻璃塞打开（或使塞上的凹槽对准漏斗上的小孔），再将分液漏斗下面的活塞拧开，使下层液体沿烧杯壁流下。

上层液体从分液漏斗上口倒出。

5、一定物质的量浓度溶液的配制仪器：托盘天平、××mL容量瓶、量筒、药匙、烧杯、玻璃棒、胶头滴管容量瓶检漏：向容量瓶内加入多量的水后倒置容量瓶，并观察容量瓶口处是否漏出液体。

若不漏，将瓶塞旋转1800，再按刚才操作检查是否漏出液体。

若不漏，则容量瓶的瓶塞与瓶口的密封性合格。

用NaOH固体配制250mL1.0mol/LNaOH溶液为例⑴计算：所需NaOH的质量为：1.0 mol/L×0.25 L×40 g/mol=10.0 g⑵称量：用托盘天平在烧杯中迅速称量10.0 g NaOH固体⑶溶解：取适量蒸馏水注入烧杯中，并用玻璃棒不断搅拌使之完全溶解，冷却至室温⑷转移：用玻璃棒引流将烧杯中溶液转移入250mL容量瓶⑸洗涤：用蒸馏水洗涤烧杯、玻璃棒2～3次，将洗涤溶液一并转移入容量瓶⑹定容：继续加蒸馏水至离刻度线2～3 cm时，改用胶头滴管滴加到凹液面最低处与刻度线相切⑺塞紧瓶塞，摇匀，装瓶，贴好标签。

绘制化学仪器和实验装置图的原则和方法
绘制化学仪器和实验装置图是科学实验中非常重要的一项技术，在学习化学实验和研究中，绘制出来的化学仪器和实验装置图可以使我们更容易理解和掌握实验的各个环节。

在绘制时，应该遵循几个基本原则，首先，要考虑清楚图纸的材料，能否正确表达图中的复杂内容；其次，要注意操作方法、变化趋势和细微结构等细节；最后，要充分利用复杂的线条，使图片更有表达力。

要绘制好化学仪器和实验装置图，必须从实际现场内容出发，要把每个部分画得清楚，考虑到主要的内容和实验条件。

在绘制时，应该根据实际情况决定绘图的比例，以保证所绘的线条清楚。

此外，标注部分也不容忽视。

把每种仪器和装置的名称进行标记，并说明它们的用途、操作方法和注意事项等细节。

如果要绘制复杂的化学仪器和实验装置图，最好先理解概念，熟悉材料，然后根据实际情况慢慢设计，最后在草图上进行精密完善。

细节方面，要仔细确定线条、位置、颜色和标注信息等，最终把图纸绘制完整清楚。

总而言之，要正确绘制化学仪器和实验装置图，不仅要做到严谨科学，而且还要把握细节，确保绘图准确无误，以更好地支持化学实验的学习和研究。

人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”仪器：激光笔、烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色仪器：酒精灯、铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠△浓硫酸光照GZn Cu第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液催化剂催化剂电解冰晶石人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。

chemdraw的使用方法（实用版4篇）目录（篇1）1.引言2.ChemDraw 的基本操作3.绘制化学式和结构式4.绘制实验仪器和流程图5.保存和输出 ChemDraw 文件6.结论正文（篇1）【引言】ChemDraw 是一款专业的化学绘图软件，广泛应用于化学研究、教育和制药行业等领域。

本文将介绍 ChemDraw 的使用方法，包括基本操作、绘制化学式和结构式、绘制实验仪器和流程图以及保存和输出 ChemDraw 文件等内容。

【基本操作】在使用 ChemDraw 之前，首先需要安装该软件。

安装完成后，打开ChemDraw，可以看到其界面分为菜单栏、工具栏和绘图区域。

通过菜单栏和工具栏，用户可以方便地完成各种绘图操作。

【绘制化学式和结构式】ChemDraw 可以轻松地绘制各种化学式和结构式。

在工具栏中选择相应的工具，如笔、矩形、椭圆等，然后在绘图区域绘制所需的化学元素或结构。

完成绘制后，可以通过菜单栏中的“格式”选项进行调整，如更改字体、颜色和线宽等。

【绘制实验仪器和流程图】ChemDraw 还提供了丰富的实验仪器和流程图符号，方便用户绘制实验装置和工艺流程。

在工具栏中选择相应的符号，然后在绘图区域进行绘制。

同样，完成绘制后，可以通过菜单栏中的“格式”选项进行调整。

【保存和输出 ChemDraw 文件】在完成绘图后，需要保存文件。

ChemDraw 支持多种文件格式，如 CDX、PDF、PNG 等。

在菜单栏中选择“文件”>“保存”，然后选择所需的文件格式并设置相应的文件名。

如需输出高分辨率的图像，可以选择“文件”>“输出”，然后选择所需的输出方式和格式。

【结论】总之，ChemDraw 是一款功能强大的化学绘图软件，通过基本操作、绘制化学式和结构式、绘制实验仪器和流程图以及保存和输出文件等功能，为用户提供了便捷的化学图形表达手段。

目录（篇2）1.引言2.ChemDraw 的基本操作3.ChemDraw 的绘制技巧4.ChemDraw 的高级功能5.总结正文（篇2）【引言】ChemDraw 作为一款专业的化学结构绘制软件，被广泛应用于化学研究、教学以及相关产业。
