-配电线路巡视记录单

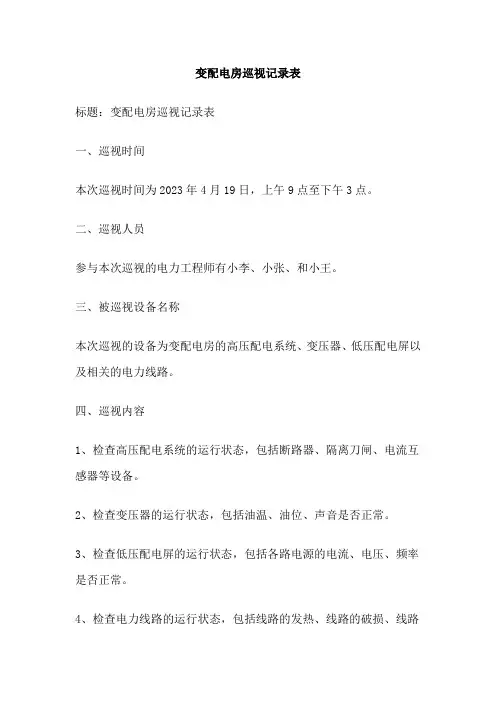

变配电房巡视记录表标题：变配电房巡视记录表一、巡视时间本次巡视时间为2023年4月19日，上午9点至下午3点。

二、巡视人员参与本次巡视的电力工程师有小李、小张、和小王。

三、被巡视设备名称本次巡视的设备为变配电房的高压配电系统、变压器、低压配电屏以及相关的电力线路。

四、巡视内容1、检查高压配电系统的运行状态，包括断路器、隔离刀闸、电流互感器等设备。

2、检查变压器的运行状态，包括油温、油位、声音是否正常。

3、检查低压配电屏的运行状态，包括各路电源的电流、电压、频率是否正常。

4、检查电力线路的运行状态，包括线路的发热、线路的破损、线路的支持物是否牢固。

五、发现的问题在巡视过程中，发现以下问题：1、高压配电系统的部分电流互感器出现异常响声。

2、变压器的油温略高，需要关注。

3、低压配电屏的部分电源出现电压波动。

4、电力线路的部分支持物出现松动。

六、建议及措施针对以上问题，提出以下建议和措施：1、对电流互感器进行及时的检查和维修，消除异常响声。

2、加强对变压器的巡检，密切关注油温的变化，及时调整冷却系统的运行参数。

3、对低压配电屏的电源进行检修，调整电压波动，确保电源的稳定性。

4、对电力线路的支持物进行检查和维护，及时加固松动部位，确保线路的安全运行。

七、监督检查人员和部门本次巡视的监督检查人员为电力部门的王经理，他将负责监督巡视工作的进行，并确保提出的建议和措施能够得到有效执行。

八、日期本次巡视记录表的日期为2023年4月19日。

以上就是变配电房的巡视记录表，通过定期的巡视，我们可以及时发现并解决电力设备存在的问题，确保电力系统的稳定运行。

通过对巡视记录的分析，还可以为设备的预防性维护提供重要的参考。

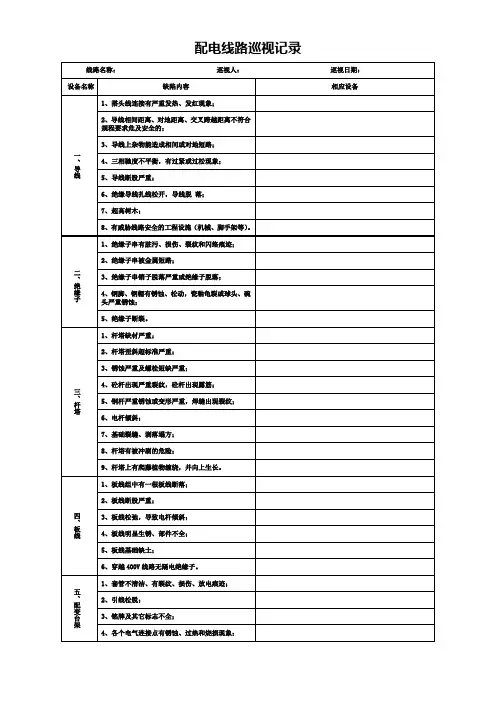

10kv线路巡视记录表线路名称：检查人：检查时间：线路故障应急预案为了在线路突发事故情况下快速、有效地组织抢修，防止事故进一步扩大并及时恢复故障线路送电，结合线路维护具体情况，特制订本预案。

1、事故抢修的基本原则①、严格遵循事故就是命令的原则，事故抢修期间一定做到令行禁止、分工明确，一切行动听指挥。

②、在保证安全的前提下，合理组织人员，快速有效地进行事故抢修。

③、严格遵照《电业安全工作规程》有关规定以及热电厂各项安全管理制度的相关规定。

2、各种断电情况及处理预案2.1架空线路因突发事件造成断电①、一种是对导线只进行接续，在事故杆塔前后分别做好安全措施，打好临时拉线，防止倒杆塔、弓子线断，接时不得失去接地线保护，防止感应电触电。

②、一种是要部分换线并接续，必须对更换段线路进行察看，跨越档内是否有低压线，必要情况下联系停电。

在更换导线过程中，应严格按照安规要求，防止导线跳动至临近带电线路安全距离范围内。

并应设专职监护人。

③、尽量创造条件，具备吊车使用条件，采用吊车组立杆塔，同塔双回路架设线路，首先恢复受损较轻的一路线路，临时送电或首先恢复负荷较重、高危用户用电。

不具备吊车使用条件情况，电杆的起立，采用倒落式人字抱杆整体起吊。

2.2管道输电线路断电①、第一时间到达现场，根据现场情况进行人员疏散、拉警戒标识；②、如断点明确，抢修人员立即展开电缆接续工作；如断点不明确，抢修人员分成若干组先找断点，再行恢复供电；3、事故抢修组织措施3.1事故发生后启动本预案，现场抢修总指挥部署分工，其他人员各司其职迅速投入抢修工作。

3.2技术人员、后勤人员根据事故情况反馈，进行抢修工器具、材料的准备工作。

3.3线路抢修人员先期赶赴事故点，根据现场情况制定抢修预案，确定抢修工作内容，指挥布置现场安全措施、施工措施，调配抢修施工车辆，合理布置调车等抢修车辆位置，做好施工准备。

3.4线路抢修人员分成两组，一组备齐接地线、验电器等个人安全工器具，随同工作负责人先期赶赴现场，做好抢修临时安全措施及线路登杆抢修准备工作，合理布置牵引机等收、放线工具位置，并做好接地保护措施，同时进行事故现场清理，吊车施工道路平整。

电路巡检记录表格模板-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电路巡检记录表
表B36施工现场临时用电验收记录编号：
注：临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。

表B37施工现场临时用电月检查记录编号：
注：1、本表依据临时用电规范、施工现场检查标准检查。

2、检查由项目技术负责人(电气技术员)组织检查。

表B38电气线路及用电设备绝缘电阻检测记录编号：
注：1、本表由电工填写；线路绝缘电阻0.5MΩ;绝缘电阻一类2MΩ；绝缘电阻二类7MΩ；绝缘电阻三类1MΩ；
引用标准：(JGJ46–2005)9.6手持电动工具。

2、每月检测一次。

表B39漏电保护器月检测记录编号：
注：本表由电工填写。

表B40防雷接地及重复接地电阻月检测记录编号：
注：本表由施工单位电工填写。

1.规定电阻（Ω）为临时用电规范中规定的电阻值。

2.实际电阻值（Ω）为实测电阻×季节系数。

3.实际电阻与规定电阻对比是否符合规范要求。

表B41电工安装、巡检、维修、拆除设备调试工作记录编号：
本表由电工填写，审核人（电气工程师或设备管理人员）每旬审核一次并签字。

临时用电日常巡查记录表(可以直接使用，可编辑实用优秀文档，欢迎下载）
施工现场临时用电日常巡查记录表工程名称：松岗实验学校供电方式：电箱名称及编号：年月
保安员安全巡查记录表
地点班次20年月
注：1、无异常打“√”，有异常打“×”； 2、检查中发现问题，要做好登记并及时上报物业主任，予以处理。

抽查人签字并注明抽查时间。

注：1、无异常打“√”，有异常打“×”； 2、检查中发现问题，要做好登记并及时上报物业主任，予以处理。

注：1、无异常打“√”，有异常打“×”； 2、检查中发现问题，要做好登记并及时上报物业主任，予以处理。

注：1、无异常打“√”，有异常打“×”； 2、检查中发现问题，要做好登记并及时上报物业主任，予以处理。

医院水电气日常运行检查记录表
写在“问题发生部门及现象”栏处，检查人提出整改措施并进行结果追踪。

3、监管部门每周督查评价一次。

配电箱巡查记录表本表由项目部在施工时每日组织巡查并做好记录。

停工或暂停使用的，应切断供电并注明情况。

检查项目中合格的打“√”，不合格打“×”并及时进行整修或更换，消除隐患。

检查人为值守电工，须亲自亲笔签名，不得代签。

安全员及时督促并巡检记录情况及维修情况，严禁多日一检或一次多签。

每月1日时，更改本月检查记录新表，并将上月检查记录表废旧放进安全管理资料，严禁随意弃置。

项目名称：年门锁1日2日3日4日5日6日7日8日9日10日11日12日13日14日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日配电箱编号：检密项目需维修项是电源保险隔离中剧箱内出入防水箱内检查人签名插座开关装置开关线接线线性能杂物否已经维修①主元件记录型号规格出厂编号生产日期生产厂附注②一般检查检查项目检查结果处理方式复查结果主元件型号规格符合要求装配零部件规格符合要求导线与电缆的布置恰当、合理安装螺钉、轴销、挡卡等完整牢固电镀、涂覆层无破损开裂铭牌与标志内容正确、完整、清晰各元件机架中剧及门的中剧符合要求门、仪表板及二次元件安装平直整齐柜排序、联络恰当，各封板加装有误防护等级满足技术要求柜内洁净，并无异物，绝缘件表面经酒精冲洗③机械操作对安装在柜内的开关电器及所有手动操作部件，如主开关等，均操作5次，其机构动作应可靠，正常。

变压机构符合要求同类手车互换性好，识别装置正确有效。

④母线检查母线规格合乎技术建议母线表面处理符合要求，搭接面有防电化腐蚀措施母线相序恰当、漆色光滑、恰当、整齐母线联接正确，螺栓规格、数量、紧固力符合要求避免构成滑动磁通电路措施符合要求接地线连接部位截面、位置正确接点并无额外形变⑤绝缘检查主回路、辅助回路绝缘距离及爬距符合要求主电路对地工频耐压正常（2500v,1s）主回路每个极与接地的所有其它极之间耐压正常（2500v,1s）辅助电路对地工频耐压正常（2320v,1s）带电部件和用金属箔裹缠的绝缘操作手柄之间（3750v,1s）相对地绝缘电阻≥1kω/v⑥二次检查模拟动作试验正确导线规格符合要求铜接头牢固可靠，羊眼形接头方向、垫圈正确元件标签恰当、整齐、稳固导线穿越金属隔板有防护措施⑦维护电路有效性检查加装支架与主中剧排在间接地电阻（≤100mω）柜后门与主接地排间接地电阻（≤100mω）端子架与主中剧排在间接地电阻（≤100mω）功能单元仪表门与主接地排间接地电阻（≤100mω）⑧其它项目铭牌项目齐全，内容与技术建议一致。

高低压配电房巡查记录表大丰鑫源达化工高低压配电巡查记录二0一一年高低压配电房日常巡查内容及要求高低压电缆线路和桥架巡视时间；1、电缆接头、高压分支箱每周巡视检查一次，2、高低压电缆井的接头每周巡视检查一次，3、高低压电缆线路每天巡视检查一次，4、变电站进线电缆每月巡视检查一次。

巡视类容及要求1、对高低压电缆电路，应查看桥架是否扣整严实，防鼠封堵是否牢固，高低压电缆桥架应完好无破损，发现异常应及时处理并作好记录。

2、地下室配电房进线桥架电缆有无渗水现象。

3、查看电缆井沟内有无积水和污物，如有应及时排干积水清除污物。

4、井沟内的电缆、电缆头应完整清洁，接地线良好，无发热破裂现象。

5、外路电缆的外皮是否完整，支撑是否牢固。

6、各班组、巡查人员应熟悉变电站所属电缆线路分布情况。

镉镍直流屏巡视时间：每班巡视一次巡视类容及要求1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。

2、对铅酸、镉镍蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低于下线，应补充蒸馏水，调整电解液的比重在合格范围内。

3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。

4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。

计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值是否正确，指示灯是否正常。

高压柜、高压环网柜巡视时间：每班巡视一次巡视类容及要求A、开关柜屏上指示灯、带电显示器指示应正常，操作方式选择开关、机械操作把手投切位置应正确，控制电源及电压回路电源分合闸指示正确；B、分、合闸位置指示器与实际运行方式相符；C、屏面表计、继电器工作应正常，无异声、异味及过热现象，操作方式切换开关正常在“远控”位置；D、柜内照明正常，通过观察窗观察柜内设备应正常；绝缘子应完好,无破损；E、柜内应无放电声、异味和不均匀的机械噪声,柜体温升正常；F、柜体、母线槽应无过热、变形、下沉，各封闭板螺丝应齐全，无松动、锈蚀，接地应牢固；G、真空断路器灭弧室应无漏气,灭弧室内屏蔽罩如为玻璃材料的表面应呈金黄色光泽,无氧化发黑迹象；SF6断路器气体压力应正常；瓷质部分及绝缘隔板应完好，无闪络放电痕迹, 接头及断路器无发热，对于无法直接进行测温的封闭式开关柜，巡视时可用手触摸各开关柜的柜体，以确认开关柜是否发热；H、断路器操作结构应完好,直流接触器有无积尘,二次端子有无锈蚀； I、接地牢固可靠,封闭性能及防小动物设施应完好变压器巡视时间：每班巡视一次巡视类容及要求1、变压器温度是否正常，温控器完好，温度报警值在140摄氏度,超温跳闸值在150摄氏度,自动起风机值在90摄氏度,自动停风机值在80摄氏度。

电路巡检记录表
表B36 施工现场临时用电验收记录编号：
注：临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可投入使用;
表B37 施工现场临时用电月检查记录编号：
注：1、本表依据临时用电规范、施工现场检查标准检查;
2、检查由项目技术负责人电气技术员组织检查;
表B38 电气线路及用电设备绝缘电阻检测记录编号：
注：1、本表由电工填写；线路绝缘电阻MΩ;绝缘电阻一类2MΩ；绝缘电阻二类7MΩ；绝缘电阻三类1MΩ；
引用标准：JGJ46–2005 手持电动工具;
2、每月检测一次;
表B39漏电保护器月检测记录编号：
注：本表由电工填写;
表B40 防雷接地及重复接地电阻月检测记录编号：
注：本表由施工单位电工填写;
1.规定电阻Ω为临时用电规范中规定的电阻值;
2.实际电阻值Ω为实测电阻×季节系数;
3.实际电阻与规定电阻对比是否符合规范要求;
表B41 电工安装、巡检、维修、拆除设备调试工作记录编号：
本表由电工填写,审核人电气工程师或设备管理人员每旬审核一次并签字;。
