交流信号有效值的测量交流信号有效值的测量是电子工程中常见的任务之一，它在许多应用中都扮演着重要的角色。
本文将详细介绍交流信号有效值的测量原理、常用的测量方法以及相关的仪器和技术。
一、交流信号有效值的定义和意义交流信号是指在时间上周期性变化的电压或电流。
它们通常用正弦函数来描述，具有振幅、频率和相位等特征。
对于一个周期性变化的信号，其幅值可以随时间变化，因此简单地使用峰值或峰-峰值来表示信号大小并不准确。
为了更好地描述交流信号大小，引入了有效值（RMS）的概念。
有效值是指在相同功率条件下，与直流电压或电流产生相同效果的交流电压或电流大小。
对于正弦波形式的交流信号，其有效值等于其峰值幅度除以√2。
一个正弦波形瞬时幅度为10V，则其有效值为10V/√2 ≈ 7.07V。
测量交流信号有效值对于许多应用至关重要。
在家庭用电中，我们需要测量交流电源输出的有效电压和电流，以确保电器设备的正常工作和安全使用。
在音频领域，测量交流信号有效值可以帮助我们确定音频信号的强度和音质。
准确测量交流信号有效值对于保证系统性能和安全至关重要。
二、交流信号有效值的测量原理测量交流信号有效值的原理基于功率平衡定理。
根据该定理，对于一个周期性变化的电压或电流，其平均功率等于其有效值的平方除以阻抗。
通过将周期性变化的信号通过一个恒定阻抗上的负载，并测量该负载上的平均功率，可以得到信号的有效值。
具体来说，在实际测量中，我们通常采用以下两种方法来测量交流信号有效值：1. 平方平均法：该方法是最常用且最简单的方法之一。
它基于将周期性变化的信号进行采样，并对采样数据进行平方求和后再取算术平均数。
即先对信号进行采样并得到N个采样点x1, x2, ..., xn，然后计算这些采样点的平方之和：x1^2 + x2^2 + ... + xn^2，并除以N再开平方根。
这样得到的结果即为信号的有效值。
2. 峰值检测法：该方法基于测量周期性变化信号的峰值，并用峰值除以√2来估计信号的有效值。
实验《交流参数的测定》一、实验目的1、 学习用交流电压表、电流表和功率表测量交流电路中的阻抗及元件参数。
2、 掌握交流调压器和功率表的使用方法。
3、 学习电抗容性、感性性质的判定。
二、实验原理介绍 1、 交流参数的三表法测量正弦交流电路中各个元件的参数值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用来测量50Hz 交流电路参数的基本方法。
计算的基本公式为：电阻元件的电阻：I U R R =或2IP R =电感元件的感抗I U X L L =，电感fX L π2L =电容元件的容抗IU X C C =，电容C21fXC π=串联电路复阻抗的模IU Z =，阻抗角 RX arctg=ϕ其中：等效电阻 2IP R =，等效电抗22RZ X -=2、 负载性质的判定在图中被测端口并一个小电容，若电流增大，则负载性质为容性阻抗，若电流减大，则负载性质为感性阻抗。
三、实验设备1、NEEL-II 型电工电子实验装置。
四、实验内容用单项交流调压器的交流输出作为电源，电压50HZ ，如图1、2。
图1 图21、 交流调压器的交流输出150V ，负载为镇流器L 。
用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。
2、 交流调压器的交流输出180V ，负载为1uf 电容C 。
用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。
3、在负载端并联接入2.2 uf电容C1，观察并记录值，判定负载性质。
五、实验总结及思考题1、为什么负载端并小接电容可以判定负载性质？。

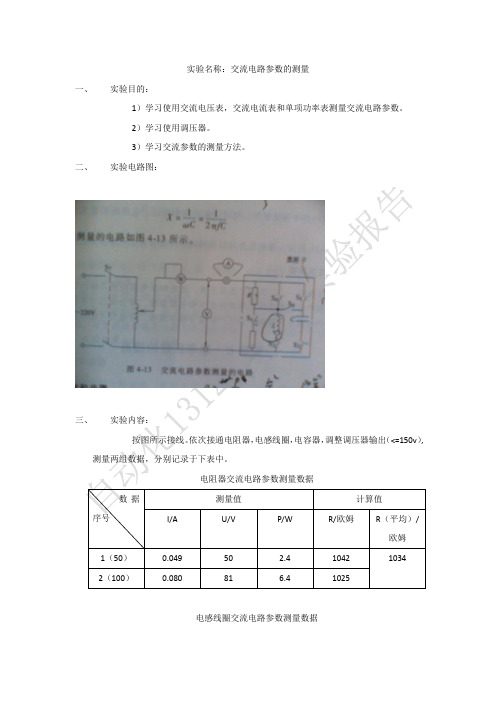

交流电路参数的测量一、 实验目的（1） 掌握交流电路中R 、L 、C 参数的基本测试方法。
（2） 熟悉正确使用调压器、交流电压表，交流电流表、功率表的接线方法。
二、 实验原理交流电路参数的测试方法很多，基本上可分为两大类： a 、 元件参数仪器测试法，如用我要把测电阻，阻抗电桥测电感、电容以及使用各种专用参数仪器进行测量。
b 、元件参数“实际”测试法，即元件加上实际工作时的电压或电流通过计算得到等效参数，这种方法具有实际意义，对线性和非线性元件都适用，例如测试变压器的等效参数必须在额定电压和额定电流情况下进行，测试铁心线圈参数也应该在实际工作电压或电流下进行，因为这些参数都与电压或电流大小有关。
（1） 采用电压表。
电流表法和仅用电压表法来实验含有电感、电阻及电容组成的电路的等值参数，这种方法相应地称为“二表法”或“一表法”。
实验线路如图6-1所示。
Z 为某一待测的两端网络，R 为一外加电阻，其阻值大小与精度与测量结果误差无关。
用电压表分别测量出1U ,R U 及2U ，用电流表读出I 即可按比例画出电路向量图，若Z 为电感元件则向量图如图6-2所示。
取电流为参数向量，1U ，R U 及2U 组成一个闭合三角形△OAB ，而且有 ...12R U U U =+ 由余弦定律可求出cos φ为2221121cos ()/(2)RR U U U U U φ=+− ...2RL L U U U =+且构成一个直角三角形△ABC, RL U 为电感线圈内部电阻上的电压降分量。
由图可知RL U 及L U 为11cos RL R U U U φ=− 11sin L U U φ=于是可得 /L RL R U I =1/()/(2.)L L U I U f I π==ω同理，如果被测元件为一个电容或R 、L 、C 组成的一端口网络，也一样可求出他们的等值参数。
负载元件的功率因数为 2cos /RL U U φ=由图6-2所示向量关系中可求得cos φ,也可以直接由1U ,2U ，R U 计算得到222212cos(180)2R RU U U U U φ+−−=o222122cos 2RRU U U U U φ−−=由图6-1中如果外加串联电阻R 的阻值预先已知，则图中电流表可省略，线路电流可直接由欧姆定律I =R U /R 求出，其余计算方法与二值表相同。
