马歇尔击实试件(终)解析

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪MDJ-I 西安公路研究所/ /沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。

该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。

马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。

浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

二、具体实验操作方法1)仪具与材料①马歇尔实验仪。

对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。

②恒温水槽：控温准确度为1℃，深度不小于150mm。

③真空饱水容器：包括真空泵及真空干燥器。

④烘箱。

⑤其他：温度计，卡尺等。

2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。

②量测试件尺寸。

用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。

如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。

③测量试件的密度、孔隙率、沥青体积百分率等体积指标。

④将恒温水槽调节至要求的试验温度。

对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。

3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。

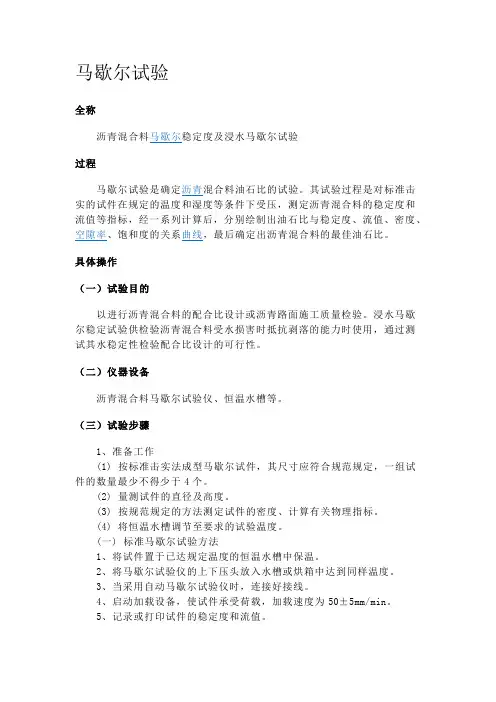

马歇尔试验全称沥青混合料马歇尔稳定度及浸水马歇尔试验过程马歇尔试验是确定沥青混合料油石比的试验。

其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

具体操作（一）试验目的以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

（二）仪器设备沥青混合料马歇尔试验仪、恒温水槽等。

（三）试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

3、当采用自动马歇尔试验仪时，连接好接线。

4、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

5、记录或打印试件的稳定度和流值。

(二) 浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

马歇尔试验仪（四）注意事项1、如标准马歇尔试件高度不符合63.5mm±1.3mm的要求或两侧高度差大于2mm时，此试件应作废。

2、从恒温水槽中取出试件至测出最大荷载值的时间，不得超过30s。

3、当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。

当试件数目n 为3、4、5、6个时，k值分别为1.15、1.46、1.67、1.82。

试验技术指标1、高温稳定性检验2、浸水马歇尔试验3、冻融劈裂试验4、水稳定检验5、低温抗裂性检验以及渗水系数检验作用对国际作用当今国际上最广泛应用的设计方法是马歇尔设计方法和Superpave设计方法。

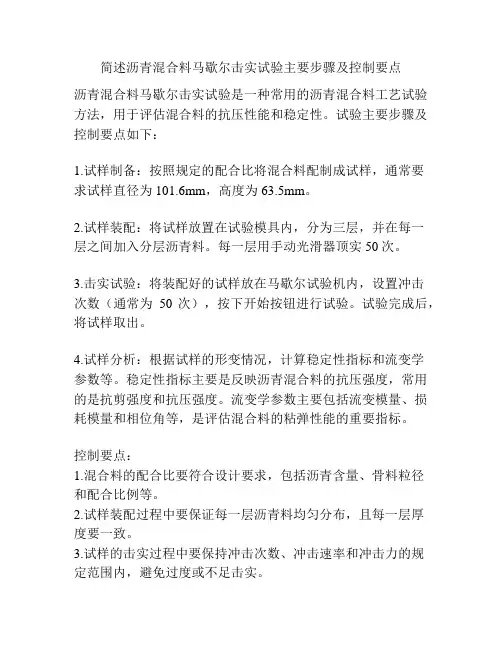

简述沥青混合料马歇尔击实试验主要步骤及控制要点
沥青混合料马歇尔击实试验是一种常用的沥青混合料工艺试验方法，用于评估混合料的抗压性能和稳定性。

试验主要步骤及控制要点如下：
1.试样制备：按照规定的配合比将混合料配制成试样，通常要
求试样直径为101.6mm，高度为63.5mm。

2.试样装配：将试样放置在试验模具内，分为三层，并在每一
层之间加入分层沥青料。

每一层用手动光滑器顶实50次。

3.击实试验：将装配好的试样放在马歇尔试验机内，设置冲击
次数（通常为50次），按下开始按钮进行试验。

试验完成后，将试样取出。

4.试样分析：根据试样的形变情况，计算稳定性指标和流变学
参数等。

稳定性指标主要是反映沥青混合料的抗压强度，常用的是抗剪强度和抗压强度。

流变学参数主要包括流变模量、损耗模量和相位角等，是评估混合料的粘弹性能的重要指标。

控制要点：
1.混合料的配合比要符合设计要求，包括沥青含量、骨料粒径
和配合比例等。

2.试样装配过程中要保证每一层沥青料均匀分布，且每一层厚
度要一致。

3.试样的击实过程中要保持冲击次数、冲击速率和冲击力的规
定范围内，避免过度或不足击实。

4.试样分析时要保证数据的准确性，避免人为误差的影响，如注意试样的湿度和温度等因素。

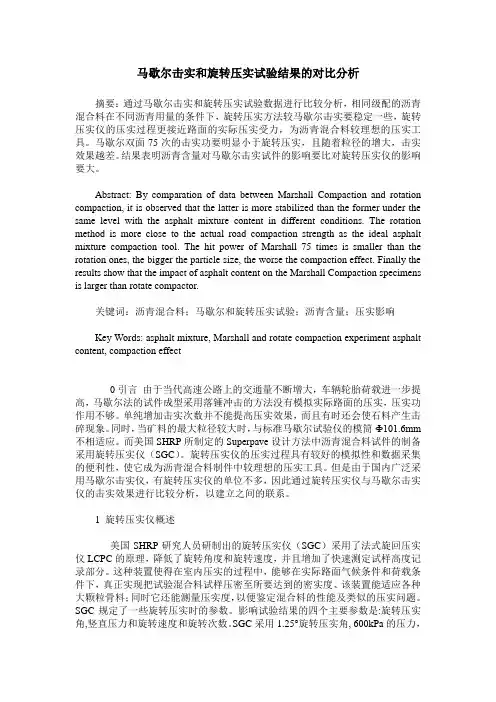

马歇尔击实和旋转压实试验结果的对比分析摘要：通过马歇尔击实和旋转压实试验数据进行比较分析，相同级配的沥青混合料在不同沥青用量的条件下，旋转压实方法较马歇尔击实要稳定一些，旋转压实仪的压实过程更接近路面的实际压实受力，为沥青混合料较理想的压实工具。

马歇尔双面75次的击实功要明显小于旋转压实，且随着粒径的增大，击实效果越差。

结果表明沥青含量对马歇尔击实试件的影响要比对旋转压实仪的影响要大。

Abstract: By comparation of data between Marshall Compaction and rotation compaction, it is observed that the latter is more stabilized than the former under the same level with the asphalt mixture content in different conditions. The rotation method is more close to the actual road compaction strength as the ideal asphalt mixture compaction tool. The hit power of Marshall 75 times is smaller than the rotation ones, the bigger the particle size, the worse the compaction effect. Finally the results show that the impact of asphalt content on the Marshall Compaction specimens is larger than rotate compactor.关键词：沥青混合料；马歇尔和旋转压实试验；沥青含量；压实影响Key Words: asphalt mixture, Marshall and rotate compaction experiment asphalt content, compaction effect0引言由于当代高速公路上的交通量不断增大，车辆轮胎荷载进一步提高，马歇尔法的试件成型采用落锤冲击的方法没有模拟实际路面的压实，压实功作用不够。

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备表2 开展检测项目2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机升按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

4．试验操作过程4.1 试验准备4.1.1 设备有效性检查：试验前先检查马歇尔击实仪是否在使用有效期范围内。

如果使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。

沥青混合料马歇尔试验湖南博联工程检测有限公司2012年5月一沥青混合料马歇尔试件制作（一）基本概念沥青混合料沥青用量表示法：油石比：沥青与矿料的质量百分比。

沥青含量：沥青质量占矿料总质量的百分率。

沥青含量=油石比×100/(100+油石比）马歇尔试件组成材料用量=试件尺寸（体积）×1.03标准马歇尔试件约1200g，大马歇尔试件约4050g。

（二）沥青混合料试件制作（击实法）1、目的与适用范围（1）为室内马歇尔稳定度试验制作试件。

（2）为劈裂强度试验制作试件。

（3）试件数量当集料公称最大粒径小于等于26.5mm时，用标准击实法。

一组试样数量不少于4个。

当集料公称最大粒径大于26.5mm时，用大型击实法。

一组试样数量不少于6个。

2、马歇尔试件尺寸（1）标准马歇尔试件：直径101.6±0.2mm，高度63.5±1.3mm。

（2）大马歇尔试件：直径152.4±0.2mm，高度95.3±2.5mm。

3、成型准备工作（1）将各种规格的矿料置于105±5℃的烘箱中烘干至恒重（一般不少于4～6h）。

（2）按规定方法分别测定不同规格的粗、细集料（矿粉）的各种密度，以及测定沥青的密度。

（3）将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在金属盘内混合均匀，矿粉单独加热，置烘箱内预热至沥青拌合温度以上约15℃（石油沥青：163℃；改性沥青：180℃）备用。

（4）将沥青试样用恒温烘箱加热至规定的拌和温度备用，但不得超过175℃。

（5）将试模、套筒及击实座等置105±5℃左右烘箱中加热1h备用。

4、拌制沥青混合料（1）将拌和机预热至拌和温度以上10℃左右备用。

（2）将每个试样的预热集料置于拌和机中，适当混合，加入需要数量的预热的沥青，开动拌和机边搅拌边将拌和叶片插入混合料中拌和1～1.5min，然后暂停拌和，加入预热的矿粉，继续搅拌至均匀为止。

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪MDJ-I西安公路研究所//沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000JTJ052-2000// 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

马歇尔击实仪操作规程马歇尔击实仪是用于测试混凝土的强度的一种常用实验设备。

其操作规程对于保证实验结果的准确性和可靠性具有非常重要的作用。

下面将从马歇尔击实仪的基本原理、操作步骤、注意事项等方面详细介绍马歇尔击实仪的操作规程。

一、基本原理马歇尔击实仪是利用钢球自由落体撞击试样，通过测量落锤与试样之间距离差来评定混凝土抗压强度。

根据牛顿第二定律F=ma，当钢球自由落体撞击试样时，试样会受到冲击力并发生形变，形变程度与钢球撞击力成正比。

当试样不能再承受更大冲击力时，就会导致破坏，此时测得的距离差即为该混凝土抗压强度。

二、操作步骤1. 准备工作首先需要检查设备是否完好无损，并确认所需试验材料已经准备充分。

2. 试样制备将混凝土按照标准配合比制备成所需尺寸和数量的试样，并在试样表面划分出等距离的网格线，以便后续测量。

3. 实验室环境准备将马歇尔击实仪放置于平稳、无震动的实验台上，并确保设备水平。

同时，将试样放置于设备中央位置，并调整好落锤高度。

4. 开始测试按下“开始”按钮，落锤自由落体撞击试样，此时显示器会显示出距离差。

根据需要重复测试多次，取平均值作为最终结果。

5. 清洁与保养使用后需要及时清洁设备并进行保养，以延长设备寿命并确保下一次使用的准确性。

三、注意事项1. 试样制备应严格按照标准配合比和尺寸要求进行制作，并遵循相应的标准规范。

2. 在进行测试前需要检查设备是否完好无损，并确认所需试验材料已经准备充分。

3. 测试时需要保持实验室环境安静、干燥、温度适宜，避免外部因素对实验结果产生影响。

4. 测试过程中需要严格按照操作规程进行操作，避免误差产生。

5. 测量结果需要进行多次重复测试，并取平均值作为最终结果，以提高测试准确性。

6. 使用后需要及时清洁设备并进行保养，以延长设备寿命并确保下一次使用的准确性。

四、总结马歇尔击实仪是一种常用的混凝土强度测试设备，其操作规程对于保证实验结果的准确性和可靠性具有非常重要的作用。

马歇尔击实和旋转压实试验结果的对比分析摘要：通过马歇尔击实和旋转压实试验数据进行比较分析，相同级配的沥青混合料在不同沥青用量的条件下，旋转压实方法较马歇尔击实要稳定一些，旋转压实仪的压实过程更接近路面的实际压实受力，为沥青混合料较理想的压实工具。

马歇尔双面75次的击实功要明显小于旋转压实，且随着粒径的增大，击实效果越差。

结果表明沥青含量对马歇尔击实试件的影响要比对旋转压实仪的影响要大。

Abstract: By comparation of data between Marshall Compaction and rotation compaction, it is observed that the latter is more stabilized than the former under the same level with the asphalt mixture content in different conditions. The rotation method is more close to the actual road compaction strength as the ideal asphalt mixture compaction tool. The hit power of Marshall 75 times is smaller than the rotation ones, the bigger the particle size, the worse the compaction effect. Finally the results show that the impact of asphalt content on the Marshall Compaction specimens is larger than rotate compactor.关键词：沥青混合料；马歇尔和旋转压实试验；沥青含量；压实影响Key Words: asphalt mixture, Marshall and rotate compaction experiment asphalt content, compaction effect0引言由于当代高速公路上的交通量不断增大，车辆轮胎荷载进一步提高，马歇尔法的试件成型采用落锤冲击的方法没有模拟实际路面的压实，压实功作用不够。

马歇尔电动击实仪试验方法一、马歇尔电动击实仪试验方法用途：MDJ-II型马歇尔击实仪是沧州耀华仪器推出的新一代产品。

用于制备马歇尔试验的沥青混合料试件，本仪器工作过程自动记数，自动停机。

外型美观，结构先进，稳定可靠，使用方便。

完全符合交通部（JTG E20－－2011）标准。

二、主要技术参数：1、击实锤重：4536g2、落锤高度：457.2±2.5mm3、锤击速度：60±5次/分4、试筒尺寸：Φ101.6mm5、记数范围：1—996、额定电压：AC380V 50HZ7、电机功率：250W 1400转/分8、外型尺寸：550×330×1800mm9、整机重量：148kg三、安装：1、开箱：仪器应在安装地开箱。

开箱时操作要小心，切忌强烈撞击和沉重敲打以免损伤仪器，降低使用精度。

开箱后应检查仪器是否良好。

按装箱单进行清点。

2、安装：仪器应安装在平稳而牢固的混凝土基础上，基础深度为320—340mm。

地脚螺栓用M10×130的膨胀栓。

以工作台面为基准，用水平仪器精确地调整安装水平，安装精度0.2/1000。

然后拧紧地脚栓，将仪器固定。

四、调试：1、接通电源前，应先检查电源线是否安全可靠，控制器上的开关按钮应在关闭状态。

2、接通电源，检查电压应是380V，电源指示灯亮。

3、检查电机旋转方向是否正确。

检查方法如下：将提锤挂钩置于击实锤之下，若开机将锤提起，说明电机旋转向正确（逆时针方向），反之说明电机方向反了，应调换电源相位接法。

4、检查控制器各个按钮工作是否可靠。

5、试机正常后，方可进行正式试验。

五、马歇尔电动击实仪试验方法仪器操作：1、提起导向杆，用挂锤板定位，升起试模护筒，将加好试料的试模筒推进定位销中，将试模筒放下，然后把导向杆放入试模内。

（见挂锤示意图）2、检查控制操作按钮，应均处关于的位置，即全部松开弹出。

3、接通电源，按下电源开关，指示灯亮。

4、根据试验规定对置数盘设置锤击次数，该置数随即被电脑储存。

沥青混合料马歇尔试验湖南博联工程检测有限公司2012年5月一沥青混合料马歇尔试件制作（一）基本概念沥青混合料沥青用量表示法：油石比：沥青与矿料的质量百分比。

沥青含量：沥青质量占矿料总质量的百分率。

沥青含量=油石比×100/(100+油石比）马歇尔试件组成材料用量=试件尺寸（体积）×1.03标准马歇尔试件约1200g，大马歇尔试件约4050g。

（二）沥青混合料试件制作（击实法）1、目的与适用范围（1）为室内马歇尔稳定度试验制作试件。

（2）为劈裂强度试验制作试件。

（3）试件数量当集料公称最大粒径小于等于26.5mm时，用标准击实法。

一组试样数量不少于4个。

当集料公称最大粒径大于26.5mm时，用大型击实法。

一组试样数量不少于6个。

2、马歇尔试件尺寸（1）标准马歇尔试件：直径101.6±0.2mm，高度63.5±1.3mm。

（2）大马歇尔试件：直径152.4±0.2mm，高度95.3±2.5mm。

3、成型准备工作（1）将各种规格的矿料置于105±5℃的烘箱中烘干至恒重（一般不少于4～6h）。

（2）按规定方法分别测定不同规格的粗、细集料（矿粉）的各种密度，以及测定沥青的密度。

（3）将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在金属盘内混合均匀，矿粉单独加热，置烘箱内预热至沥青拌合温度以上约15℃（石油沥青：163℃；改性沥青：180℃）备用。

（4）将沥青试样用恒温烘箱加热至规定的拌和温度备用，但不得超过175℃。

（5）将试模、套筒及击实座等置105±5℃左右烘箱中加热1h备用。

4、拌制沥青混合料（1）将拌和机预热至拌和温度以上10℃左右备用。

（2）将每个试样的预热集料置于拌和机中，适当混合，加入需要数量的预热的沥青，开动拌和机边搅拌边将拌和叶片插入混合料中拌和1～1.5min，然后暂停拌和，加入预热的矿粉，继续搅拌至均匀为止。

马歇尔试验1K411040 城镇道路面层施工沥青混凝土配合比设计采用马歇尔试验配合比设计法。

首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

▌1 . 项目（1）空隙率：评价沥青混合料压实程度的指标。

（2）沥青饱和度：压实沥青混合料试件中沥青实体体积占矿料骨架实体以外的空间体积的百分率，又称为沥青填隙率。

（3）稳定度：用于沥青混合料的配合比设计及沥青路面施工质量检验，检验沥青混合料在外力作用下抵抗变形的能力，在规定试验条件下，采用马歇尔仪测定的沥青混合料试件达到最大破坏的极限荷载。

（4）流值：评价沥青混合料抗塑性变形能力的指标。

（5）残留稳定度：浸水马歇尔稳定度试验，检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

▌2 . 试验仪器设备沥青混合料马歇尔试验仪、恒温水槽、真空保水容器、烘箱、天平、温度计、卡尺。

对应案例题练习给大家做道案例题感受下这个知识点是怎么考的↓▌【例题·案例节选】背景资料A工程公司承建一道路工程，基层为180mm水泥稳定碎石，面层为80mm沥青混凝土。

项目经理亲自参加了技术准备会议，并强调：（1）项目技术负责人作为工程质量的第一负责人，必须尽快主持编制项目质量计划，亲自做好技术交底工作。

（2）单位工程、分部工程和分项工程开工前，项目负责人对全体人员进行书面技术交底。

（3）对发包人提供的材料和设备，项目经理部随机抽选批次进行检验和验收。

基层施工中，以自卸汽车运输混合料，沥青混凝土摊铺机铺筑，碾压时采用先重型后轻型压路机碾压。

面层横缝采用平接缝，接缝施工时，先用熨平板预热接缝。

摊铺新的沥青混凝土后，由前一日施工结束停放在摊铺机后路面上的压路机顺路线方向从中心向外侧碾压。

▌【问题】1.指出项目经理强调内容中不妥之处并说明理由。

2.指出道路基层施工设备配置存在的问题，并说明应如何调整。

马歇尔试验1、马歇尔实验，全称“沥青混合料马歇尔稳定度及浸水马歇尔试验”，是确定沥青混合料最佳油石比的试验，其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

2、过程：马歇尔试验是确定沥青混合料油石比的试验。

其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

3、试验目的：以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

4、仪器设备：沥青混合料马歇尔试验仪、恒温水槽等。

5、试验步骤(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

6、标准马歇尔试验方法（1）、将试件置于已达规定温度的恒温水槽中保温。

（2）、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

（3）、当采用自动马歇尔试验仪时，连接好接线。

（4）、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

（5）、记录或打印试件的稳定度和流值。

7、浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

8、作用我国现行《公路沥青路面施工技术规范》（JTJ032－94）中规定的设计方法是马歇尔设计方法。

在“十五”初期，针对江苏省高速公路沥青路面使用的所有石料进行了马歇尔设计方法和Superpave设计方法比较，探讨了Superpave设计方法和马歇尔设计方法的内在联系和区别。

[单选题（江南博哥）]1.沥青混合料浸水飞散试验，可以评价沥青混合料的（）。

A.高温稳定性B.低温抗裂性C.水稳定性D.抗疲劳性参考答案：C参考解析：JTG E20《公路工程沥青及沥青混合料试验规程》P306，1.3规定：浸水飞散试验用以评价沥青混合料的水稳性。

[单选题]2.用于沥青混合料冻融劈裂试验的一组真空饱水试件的真空保持时间为（）。

A.10minB.15minC.20minD.25min参考答案：B参考解析：JTG E20－2011《公路工程沥青及沥青混合料试验规程》P295，3.5规定：在真空度为97.5～98.7kPa条件下保持15min。

[单选题]3.真空法测沥青混合料理论最大密度试验的重复性试验允许误差为（），再现性试验的允许误差为（）。

A.0.011g/cm3，0.019g/cm3B.0.010g/cm3，0.015g/cm3C.0.010g/cm3，0.019gcm3D.0.011g/cm3，0.020g/cm3参考答案：A参考解析：JTG E20《公路工程沥青及沥青混合料试验规程》P236，7规定：重复性试验允许误差为0.011g/cm3，再现性试验的允许误差为0.019g/cm3。

[单选题]4.离心分离法测混合料的沥青含量试验的第一步是（）。

A.烘干沥青混合料试样B.将试样在三氯乙烯中浸泡30minC.称取洁净的圆形滤纸质量D.将混合料溶液倒入离心分离器中参考答案：B参考解析：JTG E20《公路工程沥青及沥青混合料试验规程》P277，3.2.1规定：将混合料及溶液倒入离心分离器，用少量溶液将烧杯及玻璃棒上的黏附物全部洗入分离器中。

[单选题]5.真空法测沥青混合料理论最大密度的试样要求细集料分散到小于（）mm。

A.2.36B.4.75C.6.4D.7.5参考答案：C参考解析：JTG E20《公路工程沥青及沥青混合料试验规程》P234，3.1.2规定：粗集料不破碎，细集料分散到小于6.4mm。

马歇尔试件均匀性对其试验结果的影响分析【摘要】目前国际沥青混合料配合比设计及沥青路面施工质量检验的主要方法就是马歇尔法。

在拌合厂或施工现场采取沥青混合料制作马歇尔试件，以检验混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验沥青混合料配合比设计的可行性。

针对马歇尔试件成型的均匀性，有效保证马歇尔试验数据的准确性，对其试验结果影响的分析，提出相应的预防措施显得尤为重要。

【关键词】马歇尔，体积，均匀性【abstract 】the international asphalt mixing ratio of design and construction of asphalt pavement of the main method of quality inspection is Marshall method. In the factory or construction site would take asphalt mixture Marshall made specimens, to test mixture water damage by when spalling resistance ability, through the test its water stability inspection asphalt mixing ratio of the feasibility of the design. Marshall specimens in the uniformity of molding, effectively guarantee the Marshall test the accuracy of the data, the influence of the test results are analyzed, and corresponding prevention measures is particularly important.【key words 】Marshall, volume, uniformity马歇尔稳定度试验时目前沥青混合料中最重要的一个试验项目，重点检验马歇尔试件的毛体积密度、孔隙率（VV）、沥青饱和度（VFA）、稳定度（MS）和流值（FL）等各项物理指标，数据的准确性十分重要。

2012年06月第16期科技视界Science &Technology Vision序号损失(g)空气中质量(g)H(mm)毛体积密度(g/cm 3)VV(%)VFA(%)A -7.11192.964.4 2.394 4.6463.63B0120063.92.4304.2268.510前言我国现行公路施工规范中沥青混合料配合比设计方法主要是马歇尔法,采用马歇尔试件的毛体积密度、空隙率(VV)、沥青饱和度(VFA)、稳定度(MS)和流值(FL)等参数作为设计指标。

VV 与沥青混合料的各项性能指标密切相关,因此,同组马歇尔试件VV 参数的均匀性对配合比设计至关重要。

由于马歇尔试件依靠击实法采用击实功控制,在马歇尔试件成型时只是检验试件高度(h)是否符合(63.5±1.3)mm,而非检验VV 指标是否合乎要求,无疑增加了马歇尔方法配合比设计的不确定性。

目前,已经认识到马歇尔试件均匀性的重要性,但有关这方面的分析较少。

为此,本文对击实法成型马歇尔试件的均匀性进行了试验研究,探讨了影响马歇尔试件均匀性的因素,并提出相应的预防措施。

1质量损失的影响及预防措施1.1质量损失的影响因素分析由毛体积密度的计算公式可知,试件质量的均匀性是决定试件均匀性的影响因素之一,而质量损失与质量均匀性密切相关。

通常情况下,试验人员一次拌和五、六个马歇尔试件的沥青混合料,然后再分别称取一个马歇尔试件相应的份额,接着进行装模,并伴随着插捣以利于密实,最后才是击实,此过程中均伴随着质量损失,而损失的质量多为沥青裹覆的细集料,而这一部分材料主要是填充粗集料形成的空隙,它们的损失无疑影响了试件的体积结构。

表1细集料质量损失对马歇尔试件参数的影响表1是AC-20级配两组马歇尔试件的击实结果,其中A 组相对于B 组损失10g 沥青裹覆的细集料,拌和温度175℃,击实温度160℃,双面击实各75次,每组试件成型5个,油石比取4.0%。
