机构与机械传动知识点总结一、机构概念及分类机构是实现某种特定运动要求或传递动力、转动力的元件组成系统。
机构可分为平面机构和空间机构。
平面机构是由相互连接的刚性物体组成，构成一个平面框架，用于改变平面内一个物体的运动状态。
而空间机构则是由连接的刚性物体组成，构成三维空间中的框架，用以改变空间内一个物体的运动状态。
二、机构运动分析机构的运动分析是研究机构元件在作相对运动时，这些相对运动的大小、方向和速度的关系，进而确定各个链件上的参数和点上的运动规律。
机构运动分析中的关键问题是构件的相对位置和来定向关系、原动件与从动件之间传递运动参数的关系。
1. 机构的图解图分析机构的图解是利用逐点图解的方法，把机构的各种运动传动关系用图形方式表示出来的过程。
2. 机构的位置分析机构的位置分析是指确定机构有且仅有一个稳定的工作姿态。
位置分析的关键是将机构元件的相对位置用运动参数表示出来。
3. 机构的速度分析速度分析是指确定机构各个部件的运动速度。
速度分析时，可以将链速度与各凸轮器件上点的速度分解为切矢方向和截矢方向上的速度。
4. 机构的加速度分析机构加速度分析侧重于确定机构各个部件的加速度。
在加速度分析中，最重要的是识别相对位移函数的二阶导数以确定加速度。

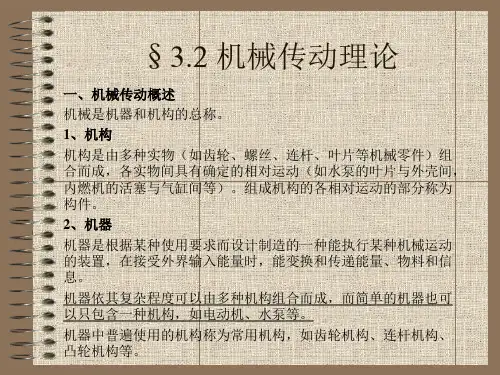

三、机械传动概念及分类机械传动是指通过机械装置来传递或转换动力和运动的过程。
根据传递的力的特性和运动轴线位置的方向，机械传动可分为顺合传动和交叉传动。
顺合传动是指输入轴和输出轴的方向一致，而交叉传动则是指输入和输出轴的方向不一致。
四、机械传动的组成部分1. 传动机构传动机构是指通过传动装置来实现力的传递和转换的系统。
传动机构的主要组成元件包括齿轮、链条、带传动等。
2. 联接件联接件是机械传动系统中用于连接传动机构的部件，包括轴、螺纹副、销轴、键等。
3. 动力元件动力元件是指机械传动系统中用来提供动力的元件，包括电动机、内燃机等。
4. 传动环境传动环境是指机械传动系统工作的环境条件，包括传动系统的温度、湿度、气压等。
机械基础复习提纲第一章总论一、名词解释1．机构、机器、机械、构件、零件的含义。
2．运动副的含义、分类、判别。
3．平面机构自由度的含义、计算公式。
4．如果机构自由度F > 原动件数，将会怎样？如果机构自由度F < 原动件数，将会怎样？如果机构自由度F =0，将会怎样？5.平面机构自由度计算，注意复合铰链、局部自由度和虚约束等情况，不要误判、遗漏杆件及高副等。
例如右图所示机构、习题1-7e所示机构。
第三章常用机构§3-1 平面连杆机构一、铰链四杆机构及其应用1．曲柄摇杆机构2．双曲柄机构3．双摇杆机构二、平面四杆机构的的演化1．曲柄滑块机构2．导杆机构——分转动导杆、摆动导杆3．摇块机构4．定块机构平面四杆机构的的演化三、平面四杆机构的主要特性1. 曲柄存在的条件：（1）在曲柄摇杆机构中，曲柄最短；（2）最短杆与最长杆之和小于或等于其余两杆之和。
根据这一条件及取不同构件作为机架时，可以得到不同的铰链四杆机构。
（1）最短杆与最长杆之和大于于或等于其余两杆之和，不存在曲柄，为摇杆机构。
（2）最短杆与最长杆之和小于或等于其余两杆之和，存在三种情况：①以最短杆的邻杆为机架，则为曲柄摇杆机构，曲柄为最短杆；②以最短杆为机架，则为双曲柄机构；③以最短杆的对边杆为机架，则为双摇杆机构。
2．急会特性和行程速度变化系数1）急回特性——从动件的回程平均速度大于工作行程平均速度，以缩短非生产时间，提高生产效率。
2）行程速度变化系数——从动件回程平均速度与工作行程平均速度之比。
用K 表示：3. 压力角与传动角压力角α——作用在从动件C 点上力F 与该点绝对速度 之间的夹角。
传动角γ——γ=90º-α。
4． 死点在曲柄摇杆机构中，若摇杆为主动件，曲柄为从动件，当摇杆处在两个极限位置时，连杆线与曲柄线重合，连杆推动曲柄的力通过曲柄转动中心，无法形成力矩，不能推动曲柄旋转。
§3-2 凸轮机构凸轮机构——将原动件的连续转动或移动，转化为从动件的任意预定运动规律的连续或间歇的往复移动、摆动或复杂平面运动。
习题册参考答案绪论一、选择题1、（ A ）是用来减轻人的劳动，完成做功或者转换能量的装置。
A．机器B．机构C．构件2、下列装置中的，属于机器的是（ A ）。
A．内燃机B．台虎钳C．自行车3、在内燃机曲柄滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。
其中，连杆属于（ C ），连杆体、连杆盖属于（ A ）。
A．零件B．机构C．构件4、下列机构中的运动副，属于高副的是（ A ）。
A．火车车轮与铁轨之间的运动副B．螺旋千斤顶中螺杆与螺母之间的运动副C．车床床鞍与导轨之间的运动副5、右图所示为（ A ）的表示方法。
A．转动副B．高副C．移动副6、（ C ）是用来变换无聊的机器。
A．电动机B．手机C．缝纫机7、金属切削机床的主轴、拖板属于机器的（ A ）。
A．执行B．传动C．动力8、通常用（ C ）一词作为机构和机器的总称。
A．机构B．机器C．机械9、电动机属于机器的（ C ）部分。
A．执行B．传动C．动力10、机构和机器的本质区别在于（ A ）。
A．是否做功户实现能量转换B．是否有许多构件组合而成C．各构件间是否产生相对运动二、判断题1、（×）机构可以用于做功或转换能量。
2、（√）高副能传递较复杂的运动。
3、（×）凸轮与从动杆之间的接触属于低副。
4、（√）门与门框之间的连接属于低副。
5、（×）构件都是由若干个零件组成。
6、（√）构件时运功的单元，而零件则是制造的单元。
7、（×）高副比低副的承载能力大。
8、（√）机构就是具有相对运动构件的组合。
9、（×）车床的床鞍与导轨之间组成转动副。
10、（√）如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。
三、填空题1、机械基础课程内容主要包括机械传动、常用机构、轴系零件和液压与气动方面的基础知识。
2、计算机室用来实现变换信息的机器。
3、机器一般由动力部分、执行部分、传动部分和控制部分组成。
—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。
4. 打滑薄弱零件安全保护5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。
9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
机械设计常用机构机械设计是一门综合性的学科，涉及到各种各样的机构和装置。
在机械设计中，机构是非常重要的一部分，它负责传递和转换力、运动和能量，从而实现机械装置的各项功能。
在机械设计中，常用的机构有很多种。
这些机构可以根据其功能、结构和运动特性进行分类和归纳。
下面，我将对一些常用的机构进行介绍。
一、连杆机构连杆机构是机械设计中最基本也是最常用的一种机构。
它由杆件和关节组成，通过杆件的连接和关节的运动，实现力和运动的传递。
连杆机构广泛应用于各种机械装置中，如汽车发动机的连杆机构、拉杆机构等。
二、齿轮机构齿轮机构是一种通过齿轮的相互啮合来传递运动和力的机构。
齿轮机构具有传动比恒定、传递力矩大、传递效率高等特点，广泛应用于各种传动装置中，如汽车变速器、机床传动等。
三、减速机构减速机构主要通过齿轮、皮带等传动元件将输入的高速运动转换为输出的低速运动。
减速机构在机械设计中非常常见，用于满足不同场合的运动速度要求。
四、滑块机构滑块机构是一种通过滑块在导轨上做直线运动来实现运动转换和力传递的机构。
滑块机构广泛应用于各种机械装置中，如工具机的进给机构、压力机的传动机构等。
五、摆线机构摆线机构是一种通过连杆和摆线来实现直线运动的机构。
它通过摆线的特殊形状和连杆的运动，将旋转运动转换为直线运动，广泛应用于各种机械装置中，如剪切机的摆线滑块机构、织机上纬缸的摆线机构等。
六、万向节机构万向节机构是一种通过球面和容器来实现输动与变动传动的机构。
它具有结构简单、运动灵活等优点，广泛应用于汽车、船舶和航空等领域。
以上介绍的只是机械设计中的一小部分常用机构，还有很多其他的机构在实际设计中也扮演着重要的角色。
在进行机械设计时，我们需要根据具体的应用要求和设计目标选择合适的机构，合理地组合和运用这些机构，以实现设计的目的。
总结起来，机械设计中常用的机构有连杆机构、齿轮机构、减速机构、滑块机构、摆线机构和万向节机构等。
这些机构在机械装置中起着重要的作用，通过它们的运动和力传递，实现了各种功能和要求。
