地采暖地面施工技术交底

地暖工程施工技术交底一、工程概况本项目为地暖工程，主要包括地暖系统的施工、管道铺设、分集水器安装、混凝土填充层施工等。

工程范围涵盖商业一层公共区域及塔楼A、B座7-34层。

在施工过程中，应严格按照设计图纸和规范要求进行，确保工程质量。

二、施工准备1. 材料准备：根据设计要求，选择符合标准的建筑材料，如水泥、砂子、豆石、保温板、反射膜、铁丝网、地暖管、分集水器等。

并对材料进行检验，确保质量合格。

2. 机具准备：准备强制式砂浆搅拌机、垂直运输机械、手推车等施工设备，以及水桶、剪子、滚刷、铁锹等抹灰工具。

同时，充分准备打压设备，确保施工顺利进行。

3. 技术准备：施工前，组织技术交底，使施工人员了解工程特点、施工工艺及质量要求。

并对施工人员进行安全培训，提高安全意识。

三、施工流程1. 施工前清理平整地面，确保施工场地干净、整洁。

2. 铺给水管及采暖供、回水管，并进行打压试验，确保管道无漏水现象。

3. 铺设保温板和铝箔反射膜，搭设铁丝网。

4. 安装采暖管，注意管道的铺设方向和高度，确保符合设计要求。

5. 进行打压式检验，检查采暖管的连接是否牢固，无漏水现象。

6. 浇注前满铺豆石混凝土填充层，确保填充层的厚度和平整度。

7. 收面、楼地面基层清理，为后续施工做好准备。

8. 铺C15豆石混凝土填充层，注意控制混凝土的坍落度和强度。

9. 施工过程中，做好成品保护，防止施工材料和设备受损。

四、施工要求及注意事项1. 施工过程中，严格遵循设计图纸和规范要求，确保工程质量。

2. 材料验收合格后方可使用，严禁使用不合格材料。

3. 施工设备应定期进行检查和维护，确保设备正常运行。

4. 施工人员应具备相应的技能和经验，熟悉施工工艺和要求。

5. 加强施工现场安全管理，严格遵守安全操作规程，防范安全事故的发生。

6. 做好施工记录，及时反馈施工过程中出现的问题，确保工程顺利进行。

五、质量保证措施1. 施工过程中，严格把控材料质量，对进场材料进行检验。

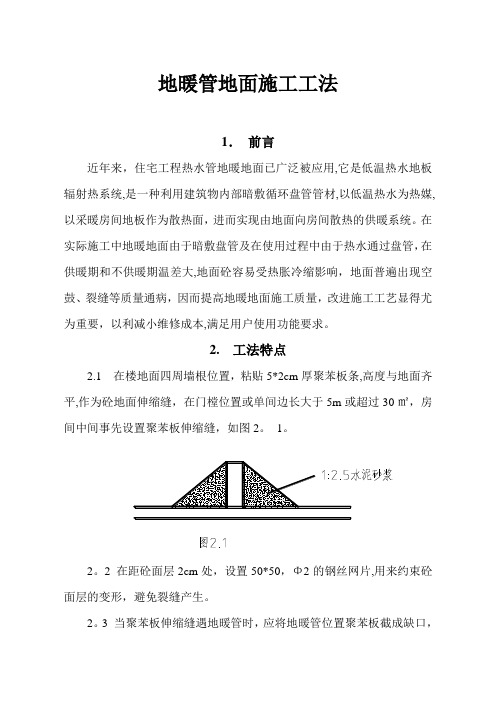

地暖管地面施工工法1．前言近年来，住宅工程热水管地暖地面已广泛被应用,它是低温热水地板辐射热系统,是一种利用建筑物内部暗敷循环盘管管材,以低温热水为热媒,以采暖房间地板作为散热面，进而实现由地面向房间散热的供暖系统。

在实际施工中地暖地面由于暗敷盘管及在使用过程中由于热水通过盘管，在供暖期和不供暖期温差大,地面砼容易受热胀冷缩影响，地面普遍出现空鼓、裂缝等质量通病，因而提高地暖地面施工质量，改进施工工艺显得尤为重要，以利减小维修成本,满足用户使用功能要求。

2. 工法特点2.1 在楼地面四周墙根位置，粘贴5*2cm厚聚苯板条,高度与地面齐平,作为砼地面伸缩缝，在门樘位置或单间边长大于5m或超过30㎡，房间中间事先设置聚苯板伸缩缝，如图2。

1。

2。

2 在距砼面层2cm处，设置50*50，Φ2的钢丝网片,用来约束砼面层的变形，避免裂缝产生。

2。

3 当聚苯板伸缩缝遇地暖管时，应将地暖管位置聚苯板截成缺口，以使聚苯板伸缩缝处标高与地面齐平如图2。

3。

2。

4 为了更好地控制钢丝网片位置，砼分两次浇筑，第一次浇筑至离砼面层以下2cm处，再铺设钢丝网片，第二次浇筑砼至设计标高。

3。

适用范围本工法适用民用或工业建筑物，低温热水地板辐射采暖的各种混凝土楼地面工程.4. 工艺原理4。

1 伸缩缝设置，规范中规定伸缩缝设置间距过大，需根据工程实际确定伸缩缝设置最大间距,当混凝土厚度大于40mm时，伸缩缝间距不宜大于5m，以保证混凝土自身抗拉强度大于自身收缩应力，减少裂缝.4.2 施工过程中，采用二次浇筑工艺，即第一次浇筑混凝土至浇筑地面设计标高以下2cm，再进行面层施工，能有效地减少地暖地面空鼓、裂缝等质量通病。

4。

3 在浇筑面层砼以前，铺设50＊50，Φ2的钢丝网片，以减少面层砼裂缝。

5。

工艺流程5。

1 施工准备5.1。

1 施工材料准备20mm厚、50mm宽（地面20mm聚苯板保温层,50mm砼地面)长聚苯板条,聚合物黏结砂浆、或用107胶混合C32。

2 内容较多时本表作为首页，交底内容可续页。

交底摘要：
由于室内地暖地面施工质量要求高，故对此部位进行专项技术交底。

交底内容：
（3）地暖铺设施工工艺详见地暖施工交底。

（4）细石混凝土面层施工时用激光水准仪对标高及平整度进行控制，用2m 长刮杠顺着标筋刮平，然后用振动器往返、纵横捣实，如有凹处用同配合比混凝土填平，直到面层出现泌水现象。

沿墙内侧四周10cm抹平，门口处抹平，其余中间部分进行扫毛处理。

面积较大的客厅应从中间进行分缝，室内门口处应沿墙体两侧进行分缝。

三、质量要求
（1）面层表面应洁净，不应有裂纹、脱皮、麻面、起砂等缺陷
（2）面层的允许偏差应符合下表的规定
交底人接受交底人数交底时间
2 内容较多时本表作为首页，交底内容可续页。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、施工部位：[填写施工部位，如：某住宅楼地面辐射采暖系统]四、施工时间：[填写施工时间，如：2023年X月X日至2023年X月X日]五、交底内容：一、施工前的准备工作1. 人员培训：所有参与地暖施工的员工必须接受安全技术培训，确保每位员工了解并掌握相关安全操作规程。

2. 材料检查：所有施工材料必须符合国家标准，并经过专业检验合格后才能使用。

3. 施工方案：制定详细的施工方案，明确施工流程、安全措施和应急预案。

二、施工现场安全措施1. 场地布置：- 确保施工现场平整、坚实，排水畅通。

- 施工区域设置明显的安全警示标志，如：“施工重地，禁止入内”。

- 设置安全通道，保证人员通行安全。

2. 用电安全：- 临时用电线路必须符合规范要求，定期检查线路，防止漏电。

- 使用符合安全标准的电器设备，并确保接地良好。

- 施工现场禁止私拉乱接电线。

3. 高空作业安全：- 高空作业人员必须佩戴安全帽、安全带等防护用品。

- 高空作业平台必须稳固可靠，定期检查平台安全性能。

- 上下传递材料时，必须使用专用工具，严禁抛掷。

4. 机械操作安全：- 机械设备操作人员必须持证上岗，熟悉机械性能和安全操作规程。

- 机械设备运行前，必须进行安全检查，确保设备完好。

- 操作过程中，注意观察设备运行状态，发现异常立即停机检查。

三、施工过程中注意事项1. 施工顺序：按照施工方案要求的顺序进行施工，确保施工质量和安全。

2. 管道安装：- 管道安装前，必须检查管道质量，确保管道无损伤、变形。

- 管道连接处必须密封牢固，防止漏水。

3. 保温材料：- 保温材料应选择环保、安全的产品，并按照规范要求施工。

- 保温材料堆放整齐，避免影响施工和通行。

四、应急预案1. 火灾：发生火灾时，立即切断电源，组织人员疏散，并拨打火警电话报警。

2. 触电：发生触电事故时，立即切断电源，将触电人员救出，并进行急救。

一、交底目的为确保建筑工地冬季施工期间的采暖安全，降低因采暖设施不当使用而引发的安全事故，特进行本次安全技术交底。

二、交底内容1. 采暖系统概述建筑工地采暖系统主要包括热源、热网、散热器和控制系统等。

本工程采用的采暖方式为（具体方式，如：集中供暖、地暖、空气源热泵等）。

2. 安全操作规程（1）操作人员必须经过专业培训，熟悉采暖系统的操作规程和安全注意事项。

（2）开启采暖系统前，应检查设备是否完好，水源、电源是否畅通。

（3）供暖设备运行过程中，严禁私自拆卸、改动设备，如发现异常情况，应立即停机检查，并及时报告相关部门。

（4）供暖设备周围应保持清洁，不得堆放易燃、易爆物品。

（5）供暖设备运行期间，不得在设备上放置物品或进行其他可能影响设备正常运行的操作。

3. 安全注意事项（1）供暖设备运行期间，注意观察设备运行状态，如发现泄漏、异常声响等现象，应立即停机检查。

（2）供暖设备周围应设置明显的警示标志，提醒人员注意安全。

（3）供暖设备运行期间，不得在设备附近进行焊接、切割等作业，以防火灾事故发生。

（4）供暖设备附近应设置消防器材，并确保其有效性和易取性。

（5）供暖设备运行期间，应加强现场巡查，确保操作人员严格遵守安全操作规程。

4. 应急预案（1）发现供暖设备泄漏时，应立即关闭供暖系统，切断电源，并采取相应措施进行修复。

（2）发生火灾事故时，应立即启动应急预案，组织人员进行灭火，并迅速撤离现场。

（3）发生人员伤亡事故时，应立即拨打急救电话，并采取相应措施进行救治。

三、交底对象本交底对象为建筑工地所有涉及采暖设备操作、维护和管理的人员。

四、交底时间（具体时间，如：2023年X月X日）五、交底人（交底人姓名及职务）六、接受人（接受人姓名及职务）七、注意事项1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

2. 操作人员应认真阅读并遵守本交底内容，确保采暖安全。

3. 各相关部门应加强安全管理，确保采暖设备正常运行。

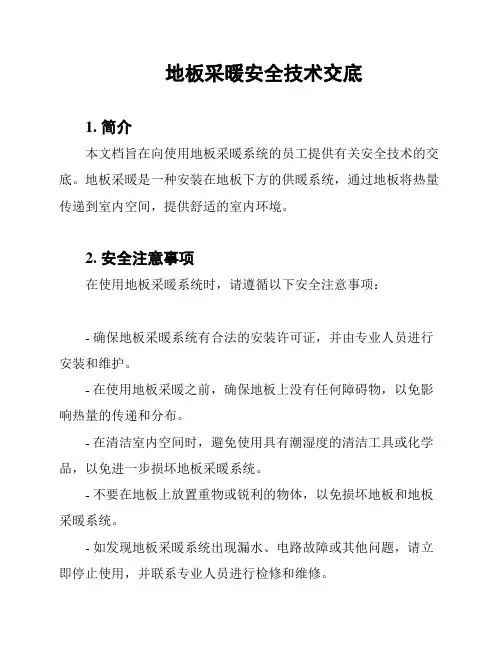

地板采暖安全技术交底1. 简介本文档旨在向使用地板采暖系统的员工提供有关安全技术的交底。

地板采暖是一种安装在地板下方的供暖系统，通过地板将热量传递到室内空间，提供舒适的室内环境。

2. 安全注意事项在使用地板采暖系统时，请遵循以下安全注意事项：- 确保地板采暖系统有合法的安装许可证，并由专业人员进行安装和维护。

- 在使用地板采暖之前，确保地板上没有任何障碍物，以免影响热量的传递和分布。

- 在清洁室内空间时，避免使用具有潮湿度的清洁工具或化学品，以免进一步损坏地板采暖系统。

- 不要在地板上放置重物或锐利的物体，以免损坏地板和地板采暖系统。

- 如发现地板采暖系统出现漏水、电路故障或其他问题，请立即停止使用，并联系专业人员进行检修和维修。

3. 定期维护与检查为确保地板采暖系统的正常运行和安全性，请定期进行以下维护与检查：- 清洁地板表面，避免尘埃和杂物积聚，以保证热量的有效传递。

- 检查地板温度、热量分布和调节器的正常工作。

- 定期检查地板采暖管道是否漏水或堵塞，必要时进行维修和更换。

- 如发现任何不正常情况或故障，请立即联系专业人员进行维修。

4. 紧急情况处理在发生紧急情况时，应采取以下措施来处理地板采暖系统：- 如发生火灾或其他危险情况，请立即关闭地板采暖系统的电源，并立即拨打紧急救援电话。

- 如发现严重的漏水情况，请关闭地板采暖系统的主阀门，并联系专业人员进行检修和维修。

- 如果出现异常的气味、烟雾或电路故障，请立即停止使用地板采暖系统，并与专业人员取得联系。

5. 结论地板采暖系统是一种舒适且高效的供暖方式，但必须遵循安全原则来确保系统的正常运行和使用者的安全。

请员工详细阅读本文档，并遵守其中的安全注意事项和维护要求，以确保地板采暖系统的安全性和可靠性。

如果有任何疑问或问题，请咨询专业人员。

采暖工程技术交底一、背景介绍采暖工程技术交底是指在采暖工程施工过程中，施工单位向工程监理或者业主代表等相关人员详细介绍采暖系统的设计方案、施工工艺、设备选型、操作要点等技术细节，以确保施工质量和系统运行效果的达到预期目标。

本文将详细介绍采暖工程技术交底的内容和要求。

二、交底内容1. 设计方案介绍交底人员应详细介绍采暖系统的设计方案，包括系统类型（如集中供暖、分户采暖等）、供热方式（如地暖、暖气片等）、管道布置等。

同时，还需要解释设计方案的合理性和可行性，并与相关图纸进行对照说明。

2. 施工工艺讲解交底人员应详细介绍采暖系统的施工工艺，包括管道敷设、设备安装、绝热保温、水质处理等。

要求交底人员结合实际施工情况，以图文并茂的方式进行讲解，确保施工人员能够理解并正确操作。

3. 设备选型说明交底人员应介绍采暖系统所使用的设备的选型原则和要求，包括锅炉、泵、换热器等设备的品牌、型号、参数等。

同时，还需要解释选型的依据，如热负荷计算、能效要求等，以确保设备的选用符合工程实际需求。

4. 操作要点讲解交底人员应详细讲解采暖系统的操作要点，包括设备的启停、调节、维护保养等。

要求交底人员结合设备的实际操作界面，进行现场演示和操作指导，以确保操作人员能够正确操作和维护设备。

5. 安全注意事项交底人员应重点强调采暖系统施工和运行过程中的安全注意事项，包括施工现场的安全防护、设备的安全操作、燃气、电力等能源的安全使用等。

要求交底人员结合实际案例进行讲解，增加员工的安全意识和责任感。

三、交底要求1. 交底人员应具备专业的采暖工程技术知识和丰富的施工经验，能够准确、清晰地传达交底内容。

2. 交底人员应制定详细的交底计划，并提前准备好相关的讲解材料、图纸等，确保交底过程顺利进行。

3. 交底应采用面对面的方式进行，以便及时解答相关人员的疑问和提供现场指导。

4. 交底过程中应注重与听众的互动，鼓励听众提问和参预讨论，以加深对采暖工程技术的理解和应用。

、施工准备
材料准备：C15细石混凝土
机具准备：双轮手推车、平锹、平板振捣器、木抹子、铁抹子、铁插尺、木板、2m刮杆
浇筑细石混凝土面层：将C15细石混凝土铺抹到楼地面基层上，紧接着用2m长刮杠顺着标筋刮平，操作时均要从房间内往外退着走。

抹面层压光：
当面层灰面吸水后，用木抹子用力搓打、抹平，将干水泥砂拌合料与细石混凝土的浆混合，使面层达到结合紧密。

抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子进行第二遍抹压，把凹坑、砂眼填实抹平，表面压入玻璃纤维网格布，把所有抹纹压平压光，用笤帚拉毛，达到面层表面密实，并且要覆盖塑料薄膜养护。

养护：面层抹压完24h后进行浇水养护，每天不少于2次，养护时间一般至少不少于7d （房间应封闭养护期间禁止进入）。

四、质量标准
1、水泥混凝土面层厚度应符合设计要求。

2、水泥混凝土面层铺设不得留施工缝，当施工间隙超过允许时间规定时，应对接搓处进行处理。

3、面层不应有空鼓、裂纹、脱皮、起砂等缺陷。

4、面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。

5、水泥混凝土面层的允许偏差应符合表 4.10的规定：
水泥混凝土面层的允许偏差
五、成品保护
1、在操作过程中，注意运灰双轮车不得压坏铺设在基层的各种管线。

2、面层抹压过程中随时将脚印抹平，并封闭通过操作房间的一切通路。

3、面层压光交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂现象。

4、面层养护时间符合要求可以上人操作时，防止硬器划伤地面。

1、施工标准依据：JGJ142-2004《地面辐射供暖技术规程》。

2、绝热层、反射层：绝热层厚度、密度应符合规程规定，敷设应平整，拼接严密，反射层搭接处应用胶带粘牢。

3、加热管：加热管材料、外径、壁厚符合规程规定，管间距、弯曲半径、布管方式符合图纸设计，固定可靠。

加热管不应有接头，与分集水器连接处无渗漏。

4、伸缩缝、边角保温：所有伸缩缝已按设计要求敷设完毕，边角保温应完整、连续、敷设到位。

5、水压试验：①、水压试验应在浇捣混凝土填充层之前；②、试验压力应为工作压力的1.5倍,且不应小于0.6Mpa③、检验方法：在试验压力下，稳压1h，观察其压力降，若压降不大于0.05Mpa，则认为合格；④、水压试验宜采用手动泵缓慢升压，升压过程中要随时观察与检查有无渗漏；6、填充层、面层：伸缩缝、边角保温安装完毕，水压试验合格、加热管处于保压状态下，进行填充层的浇捣。

填充层强度应符合规范要求。

填充层应平整、面层应无明显裂缝。

7、调试与运行：通热试运行，必须在填充层或面层达到设计强度、并自然干燥后进行。

一、施工工艺1、管材固定;PE-RT管材一般为成卷供应，具有一定的挠性，安装时要将其完全校正笔直是不可能的，因此只有在安装时，适当减小卡子之间的间距，来减少由于管材的挠性引起的管不直，不美观现象。

2、PE-RT管弯曲PE-RT管可以任意弯曲，这为工程中的使用提供了极大的方便，同时也为地板采暖的大面积普及推广提供了原材料上的保证。

施工中管子需要改变方向的部位要严格按照施工图纸及管材允许的转弯半径弯曲，加热管的弯曲半径，PE-RT管不宜小于6倍管外径，转弯半径比较小的部位，弯管时必须使用弯管器。

另外，还必须注意的是要防止对管子的同一部位进行多次弯曲与回直操作，这样很容易使管子被弯曲的部位出现永久性塑性变形的疲劳破坏，失去应有的性能。

冬季室内温度低于5℃，必须密封室内，必要时还要在室内设置热源来提高室内温度。

室温低于5℃时不允许施工。
