地铁的系统功能一、概述地铁是地下铁道的简称。

它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。

地铁效率高，无污染，能够实现大运量的要求，具有良好的社会效益。

地铁是有轨交通，其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。

在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。

为了保证地铁列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。

地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。

2地铁中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。

如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA （供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS （环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。

这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。

地铁路网的基本型式有：单线式、单环线式、多线式、蛛网式。

每一条地铁线路都是由区间隧道（地面上为地面线路或高架线路）、车站及附属建筑物组成。

车站按其功能分为四种：1、中间站：只供乘客乘降用，此类车站数量最多。

2、折返站：在中间站设有折返线路设备即称为折返站，一般在市区客流量大的区段设立，可以满足乘客需要，同时节省运营开支。

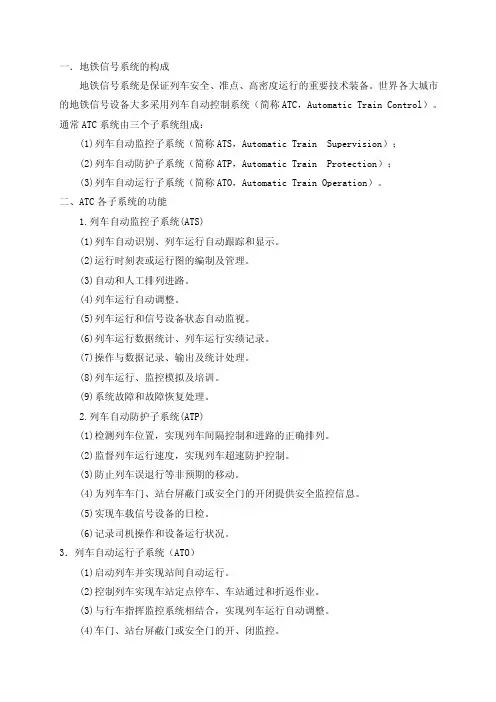

一．地铁信号系统的构成地铁信号系统是保证列车安全、准点、高密度运行的重要技术装备。

世界各大城市的地铁信号设备大多采用列车自动控制系统（简称ATC，Automatic Train Control）。

通常ATC系统由三个子系统组成：(1)列车自动监控子系统（简称ATS，Automatic Train Supervision）；(2)列车自动防护子系统（简称ATP，Automatic Train Protection）；(3)列车自动运行子系统（简称ATO，Automatic Train Operation）。

二、ATC各子系统的功能1.列车自动监控子系统(ATS)(1)列车自动识别、列车运行自动跟踪和显示。

(2)运行时刻表或运行图的编制及管理。

(3)自动和人工排列进路。

(4)列车运行自动调整。

(5)列车运行和信号设备状态自动监视。

(6)列车运行数据统计、列车运行实绩记录。

(7)操作与数据记录、输出及统计处理。

(8)列车运行、监控模拟及培训。

(9)系统故障和故障恢复处理。

2.列车自动防护子系统(ATP)(1)检测列车位置，实现列车间隔控制和进路的正确排列。

(2)监督列车运行速度，实现列车超速防护控制。

(3)防止列车误退行等非预期的移动。

(4)为列车车门、站台屏蔽门或安全门的开闭提供安全监控信息。

(5)实现车载信号设备的日检。

(6)记录司机操作和设备运行状况。

3．列车自动运行子系统（ATO）(1)启动列车并实现站间自动运行。

(2)控制列车实现车站定点停车、车站通过和折返作业。

(3)与行车指挥监控系统相结合，实现列车运行自动调整。

(4)车门、站台屏蔽门或安全门的开、闭监控。

(5)列车运行节能控制。

三、ATC系统制式ATC系统分为固定闭塞式ATC系统，准移动闭塞式ATC系统，移动闭塞式ATC系统。

（1）固定闭塞式ATC系统（fixed block）国内早期建设的地铁信号系统采用固定闭塞式ATC系统，如北京地铁1号线和上海地铁1号线。

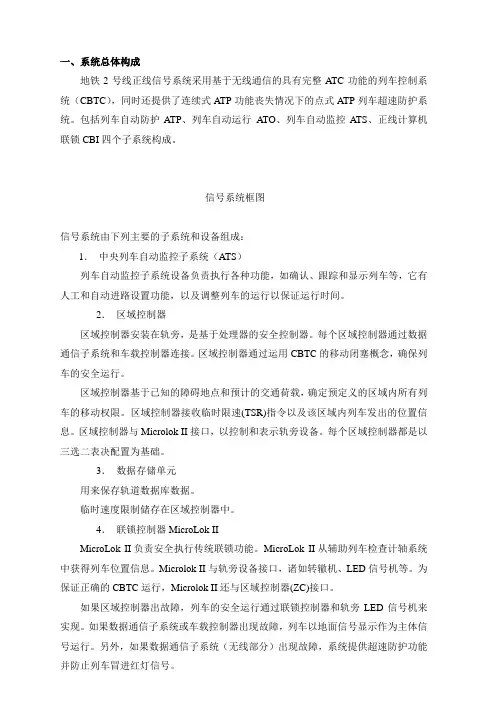

一、系统总体构成地铁2号线正线信号系统采用基于无线通信的具有完整ATC功能的列车控制系统（CBTC），同时还提供了连续式ATP功能丧失情况下的点式ATP列车超速防护系统。

包括列车自动防护ATP、列车自动运行ATO、列车自动监控ATS、正线计算机联锁CBI四个子系统构成。

信号系统框图信号系统由下列主要的子系统和设备组成：1．中央列车自动监控子系统（ATS）列车自动监控子系统设备负责执行各种功能，如确认、跟踪和显示列车等，它有人工和自动进路设置功能，以及调整列车的运行以保证运行时间。

2．区域控制器区域控制器安装在轨旁，是基于处理器的安全控制器。

每个区域控制器通过数据通信子系统和车载控制器连接。

区域控制器通过运用CBTC的移动闭塞概念，确保列车的安全运行。

区域控制器基于已知的障碍地点和预计的交通荷载，确定预定义的区域内所有列车的移动权限。

区域控制器接收临时限速(TSR)指令以及该区域内列车发出的位置信息。

区域控制器与Microlok II接口，以控制和表示轨旁设备。

每个区域控制器都是以三选二表决配置为基础。

3．数据存储单元用来保存轨道数据库数据。

临时速度限制储存在区域控制器中。

4．联锁控制器MicroLok IIMicroLok II负责安全执行传统联锁功能。

MicroLok II从辅助列车检查计轴系统中获得列车位置信息。

Microlok II与轨旁设备接口，诸如转辙机、LED信号机等。

为保证正确的CBTC运行，Microlok II还与区域控制器(ZC)接口。

如果区域控制器出故障，列车的安全运行通过联锁控制器和轨旁LED信号机来实现。

如果数据通信子系统或车载控制器出现故障，列车以地面信号显示作为主体信号运行。

另外，如果数据通信子系统（无线部分）出现故障，系统提供超速防护功能并防止列车冒进红灯信号。

5．集成了ATS车站工作站和本地控制工作站功能的工作站集成了ATS工作站/本地控制工作站功能的工作站位于设备集中站的本地调度室。

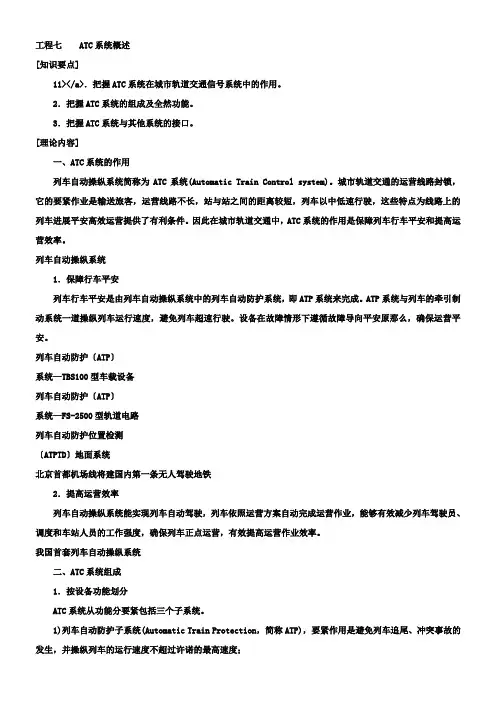

工程七 ATC系统概述[知识要点]11></a>．把握ATC系统在城市轨道交通信号系统中的作用。

2．把握ATC系统的组成及全然功能。

3．把握ATC系统与其他系统的接口。

[理论内容]一、ATC系统的作用列车自动操纵系统简称为ATC系统(Automatic Train Control system)。

城市轨道交通的运营线路封锁，它的要紧作业是输送旅客，运营线路不长，站与站之间的距离较短，列车以中低速行驶，这些特点为线路上的列车进展平安高效运营提供了有利条件。

因此在城市轨道交通中，ATC系统的作用是保障列车行车平安和提高运营效率。

列车自动操纵系统1．保障行车平安列车行车平安是由列车自动操纵系统中的列车自动防护系统，即ATP系统来完成。

ATP系统与列车的牵引制动系统一道操纵列车运行速度，避免列车超速行驶。

设备在故障情形下遵循故障导向平安原那么，确保运营平安。

列车自动防护〔ATP〕系统—TBS100型车载设备列车自动防护〔ATP〕系统—FS-2500型轨道电路列车自动防护位置检测〔ATPTD〕地面系统北京首都机场线将建国内第一条无人驾驶地铁2．提高运营效率列车自动操纵系统能实现列车自动驾驶，列车依照运营方案自动完成运营作业，能够有效减少列车驾驶员、调度和车站人员的工作强度，确保列车正点运营，有效提高运营作业效率。

我国首套列车自动操纵系统二、ATC系统组成1．按设备功能划分ATC系统从功能分要紧包括三个子系统。

1)列车自动防护子系统(Automatic Train Protection，简称ATP)，要紧作用是避免列车追尾、冲突事故的发生，并操纵列车的运行速度不超过许诺的最高速度；2)列车自动运行系统(Automatic Train Operation，简称ATO)，要紧作用是实现列车自动驾驶，并使列车在设定的车站自动停车；列车自动运行〔ATO〕系统机车信号设备-自动停车装置3)列车自动监控系统(Automatic Train Supervision，简称ATS)，要紧作用是对线路上运行的所有列车进展监视和治理，操纵列车依照列车运行图完成运营作业。

城市轨道交通信号系统ATC城市轨道交通信号系统城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。

城市轨道交通信号系统通常由列车自动控制系统（Automatic Train Control，简称ATC）组成，ATC系统包括三个子系统：— 列车自动监控系统（Automatic Train Supervision，简称ATS）— 列车自动防护子系统（Automatic Train Protection，简称ATP）— 列车自动运行系统（Automatic Train Operation，简称ATO）三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

一、列车自动控制系统（ATC）分类1、按闭塞布点方式：可分为固定式和移动式。

固定闭塞方式中按控制方式，又可分为速度码模式（台阶式）和目标距离码模式（曲线式）。

2、按机车信号传输方式：可分为连续式和点式。

3、按各系统设备所处地域可分为：控制中心子系统、车站及轨旁子系统、车载设备子系统、车场子系统。

二、固定闭塞ATC系统固定闭塞ATC系统是指基于传统轨道电路的自动闭塞方式，闭塞分区按线路条件经牵引计算来确定，一旦划定将固定不变。

列车以闭塞分区为最小行车间隔，ATC系统根据这一特点实现行车指挥和列车运行的自动控制。

固定闭塞ATC系统又可分为速度码模式和目标距离码模式。

1、速度码模式（台阶式）如北京地铁和上海地铁1号线分别引进的英国西屋公司和美国GRS公司的ATC系统均属此类ATC系统，该系统属70～80年代的产品，技术成熟、造价较低，但因闭塞分区长度的设计受限于最不利线路条件和最低列车性能，不利于提高线路运输效率。

固定闭塞速度码模式ATC是基于普通音频轨道电路，轨道电路传输信息量少，对应每个闭塞分区只能传送一个信息代码，从控制方式可分成入口控制和出口控制两种，从轨道电路类型划分可分为有绝缘和无绝缘轨道电路两种。

城市轨道交通信号系统ATC城市轨道交通信号系统城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。

城市轨道交通信号系统通常由列车自动控制系统（Automatic Train Control，简称ATC）组成，ATC系统包括三个子系统：—列车自动监控系统（Automatic Train Supervision，简称ATS）—列车自动防护子系统（Automatic Train Protection，简称ATP）—列车自动运行系统（Automatic Train Operation，简称ATO）三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

一、列车自动控制系统（ATC）分类1、按闭塞布点方式：可分为固定式和移动式。

固定闭塞方式中按控制方式，又可分为速度码模式（台阶式）和目标距离码模式（曲线式）。

2、按机车信号传输方式：可分为连续式和点式。

3、按各系统设备所处地域可分为：控制中心子系统、车站及轨旁子系统、车载设备子系统、车场子系统。

二、固定闭塞ATC系统固定闭塞ATC系统是指基于传统轨道电路的自动闭塞方式，闭塞分区按线路条件经牵引计算来确定，一旦划定将固定不变。

列车以闭塞分区为最小行车间隔，ATC系统根据这一特点实现行车指挥和列车运行的自动控制。

固定闭塞ATC系统又可分为速度码模式和目标距离码模式。

1、速度码模式（台阶式）如北京地铁和上海地铁1号线分别引进的英国西屋公司和美国GRS公司的ATC系统均属此类ATC系统，该系统属70～80年代的产品，技术成熟、造价较低，但因闭塞分区长度的设计受限于最不利线路条件和最低列车性能，不利于提高线路运输效率。

固定闭塞速度码模式ATC是基于普通音频轨道电路，轨道电路传输信息量少，对应每个闭塞分区只能传送一个信息代码，从控制方式可分成入口控制和出口控制两种，从轨道电路类型划分可分为有绝缘和无绝缘轨道电路两种。
