PCB电路板设计中元器件布局应遵守哪些原则

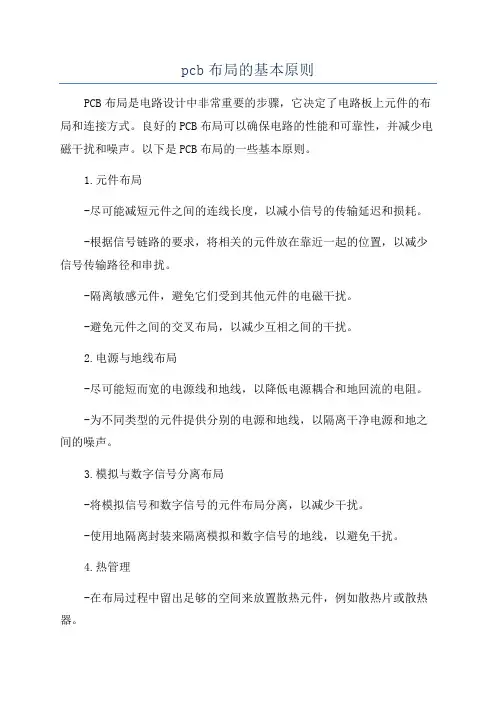

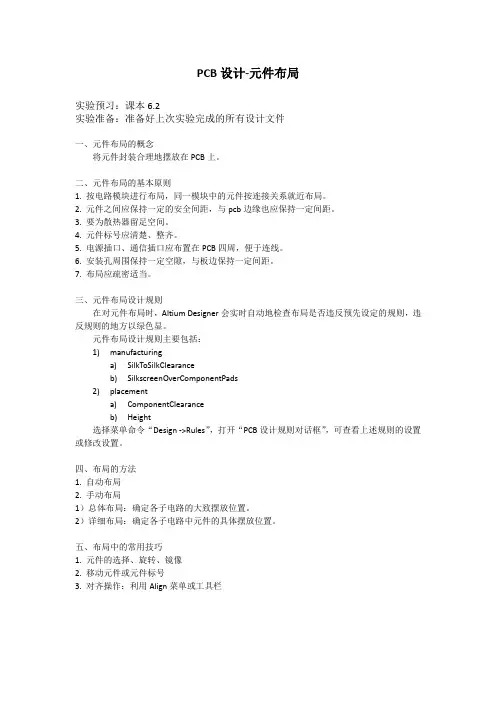

pcb布局的基本原则PCB布局是电路设计中非常重要的步骤，它决定了电路板上元件的布局和连接方式。

良好的PCB布局可以确保电路的性能和可靠性，并减少电磁干扰和噪声。

以下是PCB布局的一些基本原则。

1.元件布局-尽可能减短元件之间的连线长度，以减小信号的传输延迟和损耗。

-根据信号链路的要求，将相关的元件放在靠近一起的位置，以减少信号传输路径和串扰。

-隔离敏感元件，避免它们受到其他元件的电磁干扰。

-避免元件之间的交叉布局，以减少互相之间的干扰。

2.电源与地线布局-尽可能短而宽的电源线和地线，以降低电源耦合和地回流的电阻。

-为不同类型的元件提供分别的电源和地线，以隔离干净电源和地之间的噪声。

3.模拟与数字信号分离布局-将模拟信号和数字信号的元件布局分离，以减少干扰。

-使用地隔离封装来隔离模拟和数字信号的地线，以避免干扰。

4.热管理-在布局过程中留出足够的空间来放置散热元件，例如散热片或散热器。

-将热源集中在一个区域，并确保良好的热量传导路径，以避免过热和元件故障。

5.地线和屏蔽-使用平面屏蔽来隔离高频和敏感信号，以减少噪声和干扰。

-使用分层布局，将模拟和数字信号的地平面分开，以减少交叉干扰。

6.信号完整性-根据信号的传输速率和特性，选择合适的传输线宽度和间距，以确保信号的完整性。

-使用过孔到内层平面以提供信号地回路，减小传输线的环路面积。

7.组件布局-尽可能使用最短的连线路径连接元件，以减少信号损耗和串扰。

-将频繁操作的元件放置在易于接近的位置，以方便维修和测试。

-根据散热需求，将大功耗元件放置在散热结构靠近的位置，并确保足够的散热面积。

8.丝印和标识-在电路板上添加清晰可见的丝印和标识，以帮助组装和维修人员快速识别元件和信号线。

总的来说，PCB布局需要考虑电路性能、可靠性、热管理和信号完整性等方面，并遵循良好的设计原则和最佳实践。

通过合理的PCB布局，可以提高电路的可靠性和性能，并减少干扰和噪声的影响。

元器件布局的一般原则1.信号完整性原则：将电路中的元器件布局在一起，以最小化信号传输路径的长度和阻抗差异。

这有助于减小信号的串扰和传输损耗，提高电路性能。

2.电源与地的布局原则：电源和地的布局对电路的运行稳定性和电磁辐射有很大影响。

在布局时，应尽量减小电源与地之间的阻抗差异，避免共模噪声，并采取相应的滤波措施，以提高电源抗干扰能力。

3.分析电路中的干扰源：在布局过程中，需要分析电路中可能产生的各种干扰源，如高频时钟、开关电源、继电器等，并采取相应的屏蔽措施，以减小干扰对电路的影响。

4.高频解耦原则：对于高频电路或噪声敏感的电路，应在其布局中采用合适的电容解耦，以提供稳定的电源和减小噪声。

5.散热原则：对于功率较大的元器件，应尽量靠近散热器，保证元器件的工作温度在安全范围内。

6.避免信号环路：在布局中应避免信号环路的存在，以减少信号回路产生的噪声和干扰。

7.简洁明了原则：布局应简洁明了，便于维修和调试。

元器件的标号、方向应清晰可见，并根据功能进行分组和分类，以提高电路的可读性和维护性。

8.高频元器件布局：对于高频电路，应减小元器件之间的距离并尽量使元器件布局对称，以减少电磁偶合。

9.抑制信号传输噪声：在布线中，应尽量避免信号传输线与干扰源、高压线、高频线等相邻，以减小噪声对信号的干扰。

10.可靠性原则：布局应考虑元器件的可靠性和热稳定性，避免元器件之间的热冲击和热积累。

总之，元器件布局是一个综合考虑电路性能、电磁兼容和可靠性等方面的工作。

根据具体的电路需求，我们可以采用不同的布局原则和技术手段，以实现电路的优化设计。

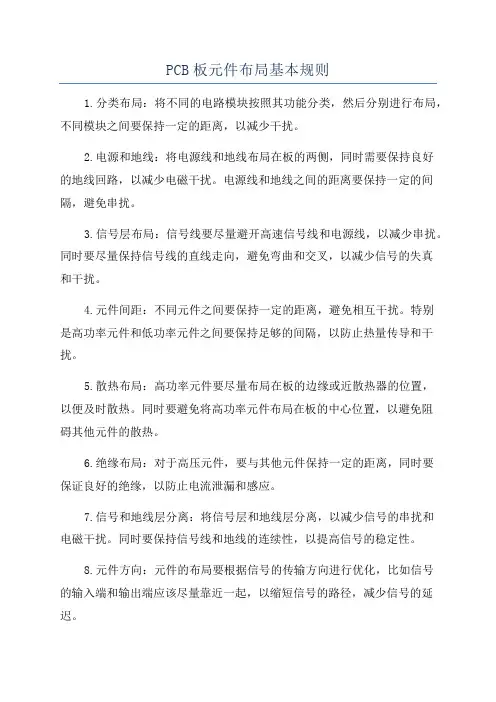

PCB板元件布局基本规则1.分类布局：将不同的电路模块按照其功能分类，然后分别进行布局，不同模块之间要保持一定的距离，以减少干扰。

2.电源和地线：将电源线和地线布局在板的两侧，同时需要保持良好的地线回路，以减少电磁干扰。

电源线和地线之间的距离要保持一定的间隔，避免串扰。

3.信号层布局：信号线要尽量避开高速信号线和电源线，以减少串扰。

同时要尽量保持信号线的直线走向，避免弯曲和交叉，以减少信号的失真和干扰。

4.元件间距：不同元件之间要保持一定的距离，避免相互干扰。

特别是高功率元件和低功率元件之间要保持足够的间隔，以防止热量传导和干扰。

5.散热布局：高功率元件要尽量布局在板的边缘或近散热器的位置，以便及时散热。

同时要避免将高功率元件布局在板的中心位置，以避免阻碍其他元件的散热。

6.绝缘布局：对于高压元件，要与其他元件保持一定的距离，同时要保证良好的绝缘，以防止电流泄漏和感应。

7.信号和地线层分离：将信号层和地线层分离，以减少信号的串扰和电磁干扰。

同时要保持信号线和地线的连续性，以提高信号的稳定性。

8.元件方向：元件的布局要根据信号的传输方向进行优化，比如信号的输入端和输出端应该尽量靠近一起，以缩短信号的路径，减少信号的延迟。

9.过孔布局：过孔要合理布局，避免与其他线路、信号线等发生干扰。

过孔应该尽量集中在板的边缘或者空白区域，以减少对其他元件的干扰。

总的来说，PCB板元件布局需要考虑信号的通路、电源和地线的布局、元件之间的距离、散热和绝缘等因素。

通过合理的布局，可以提高电路的性能和稳定性，减少干扰和损耗，提高信号的传输质量。

1．印制电路板上的元器件布局首先，要考虑PcB尺寸大小。

PcB尺寸过大时，印制线路长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且临近线条易受干扰。

在确定PcB尺寸后，再确定特殊元件的位置。

最后，A TMEL代理根据电路的功能单元，对电路的全部元件进行布局。

(1)确定特殊元件的位置①尽可能缩短高频元件直接的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元件不能相互离得太近，输入和输出元件应尽量远离。

②某些元件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引起意外短路。

带强电的元件应尽量布置在调试时手不易触及的地方。

⑤质量超过158的元件，应当用支架加以固定，然后焊接。

那些又大又重、发热量多的元件，不宜装在印制板上，而应装在整机的机箱底板上，且考虑散热问题。

热敏元件应远离发热元件。

④对于电位器、可调电感线圈、可变电容器及微动开头等可调元件的布局要考虑整机的结构要求。

若是机内调节，应放在印制板上便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。

⑤应留出印制板的定位孔和固定支架所占用的位置。

(2)根据电路的功能单元对电路的全部元件进行布局①按照电路的流程，安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能地保持一致的方向。

⑧以每个功能电路的核心元件为中心，围绕它来进行布局。

地排列在PcB上，尽量减少和缩短各元件之间的引线和连接。

③在高频条件下工作的电路，要考虑元件之间的分布参数。

件平行排列。

这样，不但美观，而且焊接容易，易于批量生产。

般电路应尽可能使元④位于电路板边缘的元件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形，长宽比为3：2或4，3。

电路板面尺寸大于200 mm×150 mm时，应考虑电路板所受的机械强度。

2．印制电路板布线的一般原则·(1)电路中的电流环路应保持最小。

(2)使用较大的地平面以减小地线阻抗。

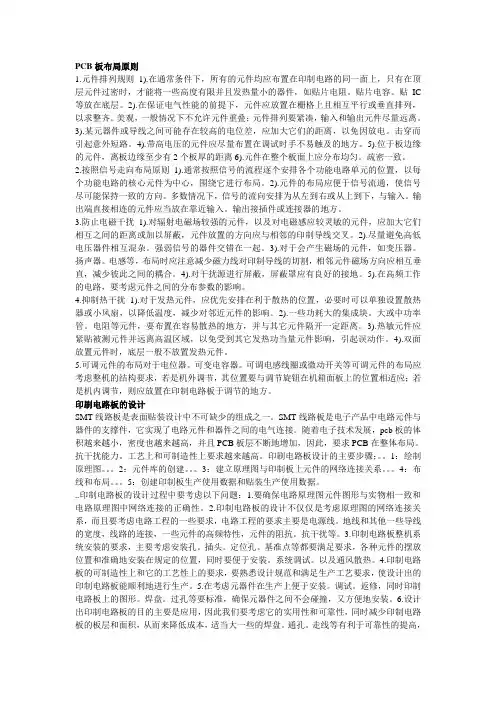

PCB板布局原则1.元件排列规则1).在通常条件下，所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻。

贴片电容。

贴IC 等放在底层。

2).在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐。

美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。

3).某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电。

击穿而引起意外短路。

4).带高电压的元件应尽量布置在调试时手不易触及的地方。

5).位于板边缘的元件，离板边缘至少有2个板厚的距离6).元件在整个板面上应分布均匀。

疏密一致。

2.按照信号走向布局原则1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。

2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。

多数情况下，信号的流向安排为从左到右或从上到下，与输入。

输出端直接相连的元件应当放在靠近输入。

输出接插件或连接器的地方。

3.防止电磁干扰1).对辐射电磁场较强的元件，以及对电磁感应较灵敏的元件，应加大它们相互之间的距离或加以屏蔽，元件放置的方向应与相邻的印制导线交叉。

2).尽量避免高低电压器件相互混杂。

强弱信号的器件交错在一起。

3).对于会产生磁场的元件，如变压器。

扬声器。

电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。

4).对干扰源进行屏蔽，屏蔽罩应有良好的接地。

5).在高频工作的电路，要考虑元件之间的分布参数的影响。

4.抑制热干扰1).对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响。

2).一些功耗大的集成块。

大或中功率管。

电阻等元件，要布置在容易散热的地方，并与其它元件隔开一定距离。

3).热敏元件应紧贴被测元件并远离高温区域，以免受到其它发热功当量元件影响，引起误动作。

PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。

2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。

3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。

4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。

5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。

6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。

7. 输入、输出组件尽量远离。

8. 带高电压的元器件应尽量放在调试时手不易触及的地方。

9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。

手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。

对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。

若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。

11. 可调组件的布局应便于调节。

如跳线、可变电容、电位器等。

12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。

13. 布局应均匀、整齐、紧凑。

14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。

15. 去耦电容应在电源输入端就近放置。

16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。

18. 插拔类的组件应考虑其可插拔性。

影响装配，或装配时容易碰到的组件尽量卧倒。

（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。

在PCB（印刷电路板）设计中，器件的放置原则是至关重要的。

它直接影响到电路的性能、稳定性和可制造性。

以下是一些主要的PCB板器件放置原则：1. 功能原则：首先，应根据电路的功能需求来放置器件。

同一功能模块的器件应尽可能靠近，以减少信号线的长距离传输，降低信号损耗和干扰。

2. 热设计原则：功率器件如二极管、晶体管、集成电路等会产生大量的热量，如果不及时散热，可能会导致器件过热而损坏。

因此，这些器件应放置在PCB上易于散热的位置，如靠近边缘或顶部。

3. 电磁兼容性原则：高频、高速电路的器件应远离模拟电路和电源电路，以防止电磁干扰。

同时，电源线和地线应尽量宽，以减小电阻，降低电磁辐射。

4. 机械稳定性原则：较重的器件应放在PCB的底部，以防止因重力作用而移动或倾斜。

同时，器件之间的距离应适当，以便于安装和维修。

5. 信号完整性原则：高速信号线应尽可能短，且避免交叉。

同时，信号线应尽量避免经过大面积的铜箔区域，以减少阻抗不匹配和信号反射。

6. 可制造性原则：器件的尺寸和形状应适合PCB的制造工艺。

例如，过小的器件可能无法焊接，过大的器件可能会超出PCB的尺寸限制。

7. 电源和地线布局原则：电源和地线应尽量靠近，以减小电源噪声。

同时，电源线和地线应尽量宽，以减小电阻，降低电磁辐射。

8. 信号流向原则：在多层PCB设计中，信号流向应遵循“从上到下”或“从下到上”的原则，以减少信号线的长度和交叉。

9. 测试点布局原则：为了方便测试和调试，应在关键部位设置测试点。

测试点应尽量靠近器件，且易于访问。

10. 预留扩展空间原则：在设计PCB时，应预留一定的扩展空间，以便于后期的修改和升级。

以上就是PCB板器件放置的一些基本原则，但在实际设计中，还需要根据具体的电路特性和设计要求，灵活运用和调整这些原则。

pcb布局的基本原则
PCB布局的基本原则是要分隔逻辑路径上的电子元件和线路，使元件
可以更加高效地连接，而线路则可以最小化或甚至完全避免可能出现的干扰。

布局原则也被称为“把元件放在一起，把线路放在一起”。

能够改善
电路板数字和模拟性能，避免跑线和混乱。

具体来说，PCB布局基本原则有以下几点：
一、让线路尽量近似直线：要求电路的线路尽可能的模仿正弦曲线，
而不是斜线，以减少转角处的分布，从而延长电气线路的寿命；
二、保证线路之间及元件之间的距离：当两个线路非常接近时，就会
产生电容耦合，这时就要求在线路之间维持一定的间距，或者在元件之间
维持一定的间距；
三、考虑对线路的影响：在考虑线路布局时，应考虑可能产生的干扰，如静电、磁场、抗反干扰能力等，并采取合理的措施来避免这些干扰；
四、保证电路的灵活性：电路的灵活性可以避免芯片的设计和维护，以及未来技术的发展和改进；
五、考虑PCB板厚度：当考虑一个PCB板时，应审慎考虑PCB板的厚度，以便确保PCB板能够承受电脉冲的振动，而不会发生内部断裂或外部
电气损坏。

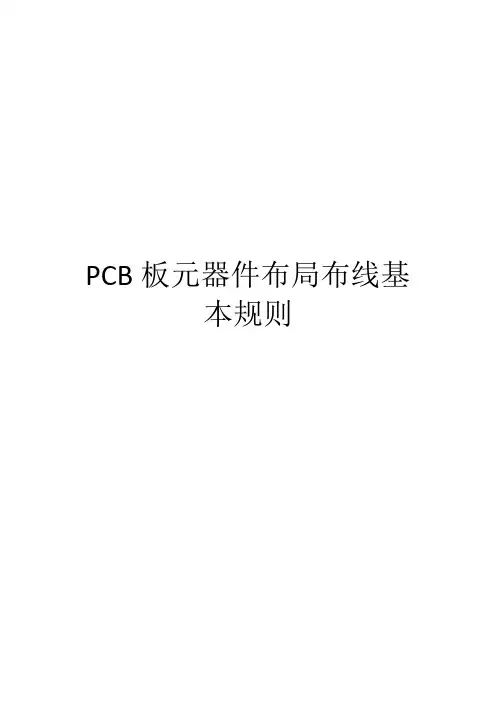

PCB板元器件布局布线基本规则一、元件布局基本规则1．按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2．定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3．卧装电阻、功率电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4．元器件的外侧距板边的距离为5mm；5．贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6．金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7．发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8．电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9．其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
