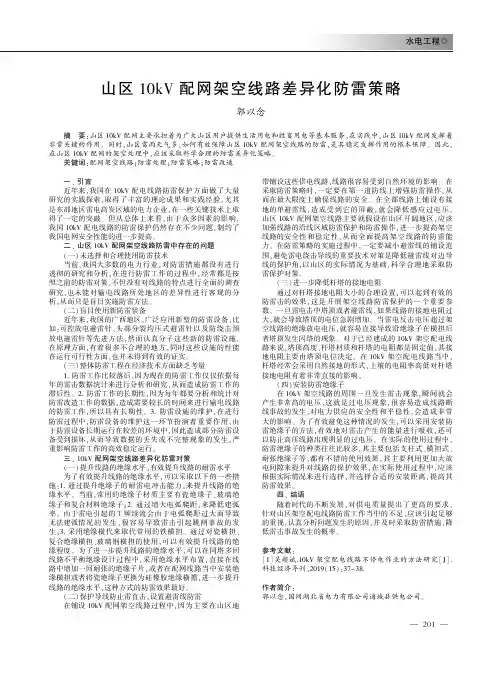

水电工程Һ㊀山区１０ｋＶ配网架空线路差异化防雷策略郭以念摘㊀要：山区１０ｋＶ配网主要承担着为广大山区用户提供生活用电和牲畜用电等基本服务，在实践中，山区１０ｋＶ配网发挥着非常关键的作用㊂同时，山区雷雨天气多，如何有效保障山区１０ｋＶ配网架空线路的防雷，是其稳定发挥作用的根本保障㊂因此，在山区１０ｋＶ配网的架空处理中，应该采取科学合理的防雷差异化策略㊂关键词：配网架空线路；防雷处理；防雷策略；防雷改造一㊁引言近年来，我国在１０ｋＶ配电线路防雷保护方面做了大量研究的实践探索，取得了丰富的理论成果和实践经验，尤其是东部地区雷电高发区域的电力企业，在一些关键技术上取得了一定的突破㊂但从总体上来看，由于众多因素的影响，我国１０ｋＶ配电线路的防雷保护仍然存在不少问题，制约了我国电网安全性能的进一步提高㊂二㊁山区１０ｋＶ配网架空线路防雷中存在的问题（一）未选择和合理使用防雷技术当前，我国大多数的电力行业，对防雷措施都没有进行透彻的研究和分析，在进行防雷工作的过程中，经常都是按照之前的防雷对策，不但没有对线路的特点进行全面的调查研究，也未能对输电线路所处地区的差异性进行客观的分析，从而只是盲目实施防雷方法㊂（二）盲目使用新防雷装备近年来，我国的广西地区，广泛应用新型的防雷设备，比如：可控放电避雷针㊁头部分裂均压式避雷针以及防绕击预放电避雷针等先进方法，然而认真分子这些新的防雷设施，在原理方面，有着很多不合理的地方，同时这些设施的性能在运行可行性方面，也并未得到有效的证实㊂（三）整体防雷工程在经济技术方面缺乏考量１．防雷工作比较落后，因为现在的防雷工作仅仅依据每年的雷击数据统计来进行分析和研究，从而造成防雷工作的滞后性㊂２．防雷工作的长期性，因为每年都要分析和统计对防雷改造工作的数据，造成需要较长的时间来进行输电线路的防雷工作，所以具有长期性㊂３．防雷设施的维护，在进行防雷过程中，防雷设备的维护这一环节扮演着重要作用，由于防雷设备长期运行在较差的环境中，因此造成部分防雷设备受到损坏，从而导致数据的丢失或不完整现象的发生，严重影响防雷工作的高效稳定运行㊂三㊁１０ｋＶ配网架空线路差异化防雷对策（一）提升线路的绝缘水平，有效提升线路的耐雷水平为了有效提升线路的绝缘水平，可以采取以下的一些措施：１．通过提升绝缘子的耐雷电冲击能力，来提升线路的绝缘水平㊂当前，常用的绝缘子材质主要有瓷绝缘子㊁玻璃绝缘子和复合材料绝缘子；２．通过增大电弧爬距，来降低建弧率㊂由于雷电引起的工频续流会由于电弧爬距过大而导致无法建弧情况的发生，很容易导致雷击引起跳闸事故的发生；３．采用绝缘横代来取代常用的铁横担㊂通过对瓷横担㊁复合绝缘横担㊁玻璃钢横担的使用，可以有效提升线路的绝缘程度㊂为了进一步提升线路的绝缘水平，可以在同塔多回线路不平衡绝缘设计过程中，采用绝缘水平布置，直接在线路中增加一回耐张的绝缘子片，或者在配网线路当中安装绝缘横担或者将瓷绝缘子更换为硅橡胶绝缘横擔，进一步提升线路的绝缘水平，这种方式的防雷效果最好㊂（二）保护导线防止雷直击，设置避雷线防雷在铺设１０ｋＶ配网架空线路过程中，因为主要在山区地带铺设这些供电线路，线路很容易受到自然环境的影响㊂在采取防雷策略时，一定要在第一道防线上增强防雷操作，从而在最大限度上确保线路的安全㊂在全部线路上铺设有接地的单避雷线，造成受到它的屏蔽，就会降低感应过电压㊂山区１０ｋＶ配网架空线路主要就假设在山区开阔地区，应该加强线路的沿线区域防雷保护和防雷操作，进一步提高架空线路的安全性和稳定性，从而全面提高架空线路的防雷能力㊂在防雷策略的实施过程中，一定要减小避雷线的铺设范围，避免雷电绕击导线的重要技术对策是降低避雷线对边导线的保护角，以山区的实际情况为基础，科学合理地采取防雷保护对策㊂（三）进一步降低杆塔的接地电阻通过对杆塔接地电阻大小的合理设置，可以起到有效的防雷击的效果，这是开展架空线路防雷保护的一个重要参数㊂一旦雷电击中塔顶或者避雷线，如果线路的接地电阻过大，就会导致塔顶的电位急剧增加㊂当雷电反击电压超过架空线路的绝缘放电电压，就容易直接导致沿绝缘子在横担后者塔顶发生闪络的现象㊂对于已经建成的１０ｋＶ架空配电线路来说，塔顶高度㊁杆塔材质和杆塔的电阻都是固定值，其接地电阻主要由塔顶电位决定㊂在１０ｋＶ架空配电线路当中，杆塔经常会采用自然接地的形式，土壤的电阻率高低对杆塔接地电阻有着非常直接的影响㊂（四）安装防雷绝缘子在１０ｋＶ架空线路的周围一旦发生雷击现象，瞬间就会产生非常高的电压，这就是过电压现象，很容易造成线路断线事故的发生，对电力供应的安全性和平稳性，会造成非常大的影响㊂为了有效避免这种情况的发生，可以采用安装防雷绝缘子的方法，有效地对雷击产生的能量进行吸收，还可以防止高压线路出现明显的过电压㊂在实际的使用过程中，防雷绝缘子的种类往往比较多，其主要包括支柱式㊁横担式㊁耐张绝缘子等，都有不错的使用效果，其主要利用更加大放电间隙来提升对线路的保护效果，在实际使用过程中，应该根据实际情况来进行选择，并选择合适的安装距离，提高其防雷效果㊂四㊁结语随着时代的不断发展，对供电质量提出了更高的要求㊂针对山区架空配电线路防雷工作当中的不足，应该引起足够的重视，认真分析问题发生的原因，并及时采取防雷措施，降低雷击事故发生的概率㊂参考文献：［１］吴超斌．１０ｋＶ架空配电线路不停电作业的方法研究［Ｊ］．科技经济导刊，２０１９（１５）：３７－３８．作者简介：郭以念，国网湖北省电力有限公司通城县供电公司㊂１０２。

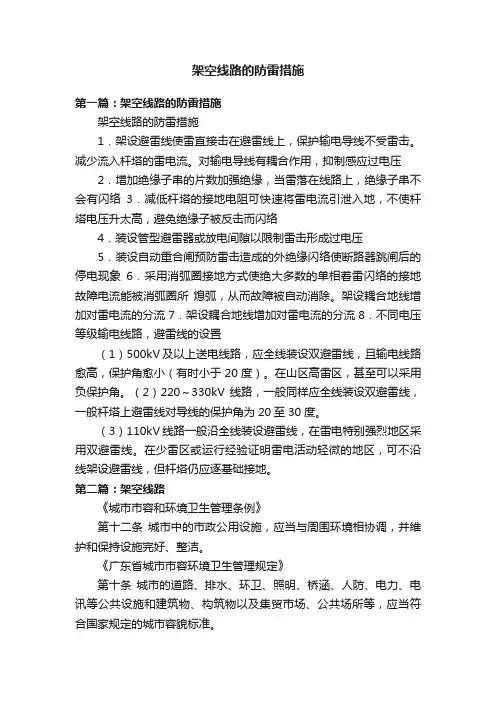

架空线路的防雷措施第一篇：架空线路的防雷措施架空线路的防雷措施1．架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流。

对输电导线有耦合作用，抑制感应过电压2．增加绝缘子串的片数加强绝缘，当雷落在线路上，绝缘子串不会有闪络3．减低杆塔的接地电阻可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络4．装设管型避雷器或放电间隙以限制雷击形成过电压5．装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象6．采用消弧圈接地方式使绝大多数的单相着雷闪络的接地故障电流能被消弧圈所熄弧，从而故障被自动消除。

架设耦合地线增加对雷电流的分流 7．架设耦合地线增加对雷电流的分流 8．不同电压等级输电线路，避雷线的设置（1）500kV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20度）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330kV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20至30度。

（3）110kV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应逐基础接地。

第二篇：架空线路《城市市容和环境卫生管理条例》第十二条城市中的市政公用设施，应当与周围环境相协调，并维护和保持设施完好、整洁。

《广东省城市市容环境卫生管理规定》第十条城市的道路、排水、环卫、照明、桥涵、人防、电力、电讯等公共设施和建筑物、构筑物以及集贸市场、公共场所等，应当符合国家规定的城市容貌标准。

城市人民政府可以制定严于国家规定的城市容貌标准。

第十一条在具有历史文化价值的建筑物周围新建、扩建、改建的建筑物、构筑物，其造型、装饰等应当与环境相协调。

城市主要街道建筑物、市政公用设施应当保持外型完好、整洁、美观，其产权所有者或使用者应当定期清洗、整修、刷新。

《中华人民共和国城市容貌标准》 6.0.4 城市中不宜新建架空管线设施，对已有架空管线宜逐步改造入地或采取隐蔽措施。

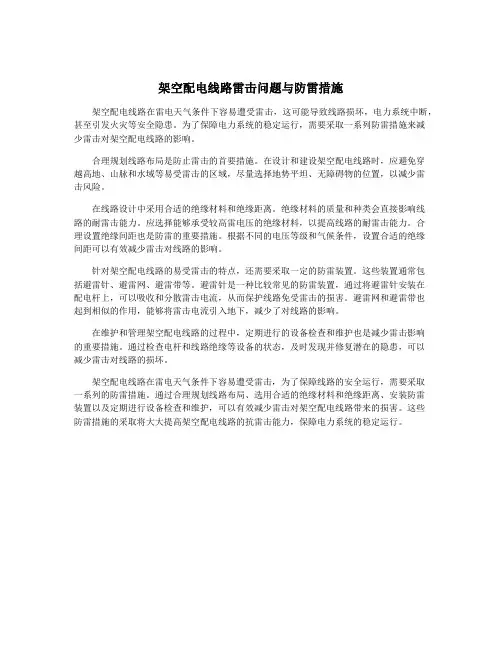

架空配电线路雷击问题与防雷措施架空配电线路在雷电天气条件下容易遭受雷击，这可能导致线路损坏，电力系统中断，甚至引发火灾等安全隐患。

为了保障电力系统的稳定运行，需要采取一系列防雷措施来减少雷击对架空配电线路的影响。

合理规划线路布局是防止雷击的首要措施。

在设计和建设架空配电线路时，应避免穿越高地、山脉和水域等易受雷击的区域，尽量选择地势平坦、无障碍物的位置，以减少雷击风险。

在线路设计中采用合适的绝缘材料和绝缘距离。

绝缘材料的质量和种类会直接影响线路的耐雷击能力。

应选择能够承受较高雷电压的绝缘材料，以提高线路的耐雷击能力。

合理设置绝缘间距也是防雷的重要措施。

根据不同的电压等级和气候条件，设置合适的绝缘间距可以有效减少雷击对线路的影响。

针对架空配电线路的易受雷击的特点，还需要采取一定的防雷装置。

这些装置通常包括避雷针、避雷网、避雷带等。

避雷针是一种比较常见的防雷装置，通过将避雷针安装在配电杆上，可以吸收和分散雷击电流，从而保护线路免受雷击的损害。

避雷网和避雷带也起到相似的作用，能够将雷击电流引入地下，减少了对线路的影响。

在维护和管理架空配电线路的过程中，定期进行的设备检查和维护也是减少雷击影响的重要措施。

通过检查电杆和线路绝缘等设备的状态，及时发现并修复潜在的隐患，可以减少雷击对线路的损坏。

架空配电线路在雷电天气条件下容易遭受雷击，为了保障线路的安全运行，需要采取一系列的防雷措施。

通过合理规划线路布局、选用合适的绝缘材料和绝缘距离、安装防雷装置以及定期进行设备检查和维护，可以有效减少雷击对架空配电线路带来的损害。

这些防雷措施的采取将大大提高架空配电线路的抗雷击能力，保障电力系统的稳定运行。

架空配电线路雷击问题与防雷措施【摘要】架空配电线路在雷击天气下容易受到严重影响，导致供电中断和设备损坏。

针对此问题，雷击检测技术能及时发现雷击信息，雷击防护装置和地线防雷技术能有效降低雷击对线路的危害。

绝缘子防雷措施可以提高线路的安全性。

加强雷击防护意识，不断完善雷击防护技术是重要的。

综合应对方案包括综合利用各项技术手段，并定期进行维护和检测。

如此，可以有效应对架空配电线路雷击问题，确保电网供电的稳定性和可靠性。

【关键词】架空配电线路、雷击、防雷措施、危害、检测技术、防护装置、地线防雷技术、绝缘子、加强意识、完善技术、综合应对、雷击防护1. 引言1.1 架空配电线路雷击问题与防雷措施架空配电线路雷击问题是指在雷电活动频繁的地区，架空配电线路遭受雷击所产生的问题。

雷击对架空配电线路的危害主要表现在以下几个方面：雷击会造成线路设备的损坏，如变压器、绝缘子等，导致停电或设备故障，给用户的正常用电造成影响。

雷击会对电力系统的安全稳定造成威胁，可能引发火灾、短路等严重事故，影响供电可靠性和用户的生活。

雷击还会对线路工作人员的安全构成威胁，因为雷电活动时，工作人员在户外操作线路设备可能会受到雷击伤害。

为了有效应对架空配电线路雷击问题，需要采取相应的防雷措施。

其中包括雷击检测技术、雷击防护装置、地线防雷技术和绝缘子防雷措施等。

这些措施可以减轻雷击对线路设备和工作人员造成的危害，保障电力系统的安全稳定运行。

架空配电线路雷击问题是一个值得重视的隐患，加强对雷击防护意识的重要性不言而喻。

通过不断完善雷击防护技术并制定综合应对方案，可以有效预防和减少架空配电线路雷击问题所带来的危害。

2. 正文2.1 雷击对架空配电线路的危害1. 直接损坏设备：雷击会产生高压电流，直接冲击到架空配电线路上的设备，造成设备损坏甚至报废。

这不仅会导致设备维修或更换的费用增加，同时也会影响到配电系统的正常运行。

2. 线路故障：雷击会导致线路短路、断路等故障，造成电力供应中断，给用户生活和生产带来不便和损失。

架空输电线路防雷导则架空输电线路防雷导则是为了确保电力系统的安全运行而制定的一系列指导原则。

雷电是自然界一种常见的天气现象，其可以造成电力系统的瞬时过电压，导致设备损坏、电压失控以及线路中断等问题。

为了减少雷电造成的危害，架空输电线路防雷导则制定了以下一些相关参考内容：1. 防雷系统的规划：架空输电线路防雷导则需要对电力系统中的设备进行分析和评估，确定其防雷保护要求。

根据线路的特点和周围环境，制定适当的防雷系统规划。

2. 导线选材：架空输电线路防雷导则鼓励选用钢芯铝绞线或钢芯铝包钢线等带有钢芯的导线，以增加其对雷电的耐受能力。

3. 防雷装置的选择：架空输电线路防雷导则建议在电力系统的适当位置安装避雷针、避雷带或雷电接地装置等防雷设备，以将雷电集中引入地下或大地中。

4. 避雷针的布置：架空输电线路防雷导则要求避雷针的规划和布置应符合国家相关标准，避雷针应安装在架空塔顶或高处，以提供更好的防雷保护效果。

5. 地线系统的设置：架空输电线路防雷导则鼓励设置完善的地线系统，包括接地线、接地块、接地极等，以提供低阻抗的雷电接地路径。

6. 绝缘的保护：架空输电线路防雷导则要求对设备和连接点进行绝缘保护，避免雷电造成的电弧和漏电事故。

7. 定期检测和维护：架空输电线路防雷导则强调对防雷系统的定期检测和维护，包括检查避雷针的完好性、地线系统的接地情况以及设备的绝缘状态等。

8. 人员培训和安全意识：架空输电线路防雷导则建议对电力系统的工作人员进行防雷知识的培训，并提高其对雷电危害的安全意识，以降低事故的发生率。

以上是关于架空输电线路防雷导则的一些相关参考内容。

制定和遵守这些指导原则，可以有效减少雷电对电力系统造成的危害，提高电力系统的可靠性和安全性。

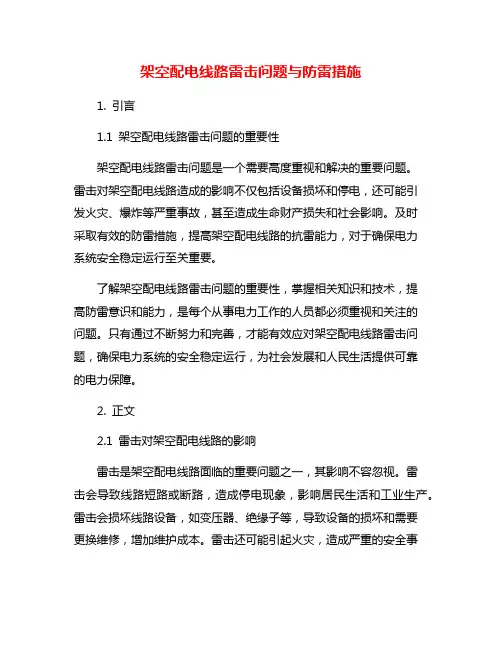

架空配电线路雷击问题与防雷措施1. 引言1.1 架空配电线路雷击问题的重要性架空配电线路雷击问题是一个需要高度重视和解决的重要问题。

雷击对架空配电线路造成的影响不仅包括设备损坏和停电，还可能引发火灾、爆炸等严重事故，甚至造成生命财产损失和社会影响。

及时采取有效的防雷措施，提高架空配电线路的抗雷能力，对于确保电力系统安全稳定运行至关重要。

了解架空配电线路雷击问题的重要性，掌握相关知识和技术，提高防雷意识和能力，是每个从事电力工作的人员都必须重视和关注的问题。

只有通过不断努力和完善，才能有效应对架空配电线路雷击问题，确保电力系统的安全稳定运行，为社会发展和人民生活提供可靠的电力保障。

2. 正文2.1 雷击对架空配电线路的影响雷击是架空配电线路面临的重要问题之一，其影响不容忽视。

雷击会导致线路短路或断路，造成停电现象，影响居民生活和工业生产。

雷击会损坏线路设备，如变压器、绝缘子等，导致设备的损坏和需要更换维修，增加维护成本。

雷击还可能引起火灾，造成严重的安全事故，威胁人们的生命财产安全。

更严重的情况下，雷击还有可能导致线路倒塌，造成人员伤亡和重大财产损失。

解决架空配电线路雷击问题，保障电力系统的安全稳定运行至关重要。

采取有效的防雷措施，提高架空配电线路的防雷能力是必不可少的。

加强对雷击问题的预防和管理，定期检查线路设备，寻找隐患并及时消除，能够有效降低雷击对架空配电线路的影响，确保电力系统的可靠运行。

2.2 架空配电线路雷击的原因1. 天气因素：雷击是由于大气层内部的水汽碰撞产生静电，形成了带电的云层，从云层中暴发出去的电流和强大的静电场导致雷电的产生。

当雷电击中地面时，会通过周围的物体传导，其中包括架空配电线路。

2. 架空线路设施不完善：架空配电线路在建设过程中如果存在设计不合理、材料质量差、维护不到位等问题，容易造成雷击。

线路绝缘层老化、断裂或者松动等情况都会增加雷击的可能性。

3. 环境因素：架空配电线路周围的环境也会影响雷击的概率。

架空配电线路雷击问题与防雷措施架空配电线路作为供电系统的重要组成部分，在雷电活动频繁的地区存在着雷击的问题。

雷击对配电线路的设备和人员安全都会产生严重威胁，因此需要采取一系列的防雷措施来保障配电线路的安全运行。

要对架空配电线路进行合理的规划和设计。

在规划和设计阶段，需充分考虑当地雷电活动的特点，选择合适的线路走向和位置。

避免将线路设置在明显的雷击风险区域，如高耸物体周围、山顶、山脚等，以减少雷击的可能性。

要合理安装避雷装置。

避雷装置是保护配电线路免受雷击影响的关键设备。

在架空配电线路中，常用的避雷装置包括避雷针和避雷线。

避雷针通过通过尖端集中电场，吸引雷电击中，避免雷电直接击中线路设备；避雷线将雷电从架空线路导向大地，减少雷电的影响区域。

合理安装和布置避雷装置，可以提高抗雷能力。

要定期对架空配电线路进行维护和检测。

定期维护和检测可以及时发现线路设备的损坏和故障，采取措施修复和替换，以确保线路的正常运行和使用安全。

还应定期检查避雷装置的完好性和工作状态，及时修复或更换避雷装置上的损坏部件，确保其正常工作。

还可以增加线路的绝缘等级。

采用高强度、高耐压的绝缘材料和设计结构来提高线路的绝缘等级，防止雷电导致的设备损坏和线路短路。

适当增加绝缘子串数，提高绝缘子串数与雷电活动频率的匹配度，也可以提高线路的抗雷击能力。

还需要加强对人员的防护和安全教育。

工作人员应具备雷电防护知识，了解各种防雷措施的作用和使用方法，遵守安全操作规程，正确配戴防雷设备，确保线路巡查和检修过程中的人身安全。

还需要加强对交流线路的绝缘互同时的防护。

在中性线与地线之间设置避雷器与绝缘物，以增加与地的绝缘距离，减小交流线对接地防护层的影响，确保线路正常运行。

架空配电线路的雷击问题是一个严重的安全隐患，需要采取一系列的防雷措施来保障线路的安全运行。

这些措施包括规划设计、安装避雷装置、维护检测、增加绝缘等级、加强人员防护和安全教育等多个方面。

架空配电线路雷击问题与防雷措施
在架空配电线路中，雷击问题是一种常见的天气因素所引起的风险。

由于线路构造和
材料的不同，其对雷击的抗力程度也会有所不同。

因此，在设计和运营架空配电线路时，
需要采取一系列的预防措施，以减少雷击对线路的影响。

一、架空配电线路雷电灾害种类
在架空配电线路中，雷击灾害主要包括直接击中和感应击中两种形式。

其中，直接击
中较为严重，其电流和电压均较大，极易造成线路设备的烧毁甚至人身伤害。

而感应击中
一般发生在雷击附近的设备上，其影响程度较小。

（一）设计防护措施
在架空配电线路的设计中，应考虑其抗雷能力，设置必要的防护装置，提高线路设备
的耐雷水平。

对于直接击中的防护，应该在线路的高处设置避雷针，提高线路的绝缘水平，防止雷电静电场的积聚。

对于感应击中，可以适当设置振荡器、限压器等装置来减少解耦
效应，降低线路的阻抗，吸收过电压。

在架空配电线路的运行中，应注意及时排查设备的隐患，保持良好的绝缘状态，及时
清理杂草和树枝等导电物质，防止绝缘污秽。

另外，也应配备合适的防雷保护设备，如避
雷针、避雷器、限压器等，以便在雷电灾害发生时能够及时降低过电压，保护设备。

三、结语：
架空配电线路的雷击防护需要在设计和运行中多方面进行，既要从线路结构的角度考
虑防护，又要从设备运行安全的角度出发，因此需要全面、准确地掌握防雷知识，完善架
空配电线路的安全管理。

山区10kV配网架空线路差异化防雷措施摘要：随着气候变化，山区雷电灾害频发，10kV配网架空线路成为重灾区，因此如何加强配网防雷成为一个紧迫的问题。

本文提出并研究了差异化防雷措施，包括防雷杆、导线及绝缘子的改进以及差异化防雷产品的应用等。

通过对实验数据和模拟实践的评估发现，这些差异化措施都能有效增强架空线路的抗雷能力，降低雷击损失，保障10kV配网的稳定供电。

关键词：山区10kV配网；架空线路；差异化防雷引言：山区10kV配网架空线路的电力输送功能受到雷电灾害的侵袭，产品故障率增加，通电时间减少，为农村经济发展带来更大的隐患。

以往的防雷措施难以达到理想的效果，因此本文提出差异化防雷措施，并介绍具体的实践应用，并通过实验室模拟实验与实际应用验证这种措施的可行性，研究差异化防雷措施的技术、操作和经济问题。

1.概述1.1研究背景与意义雷电灾害是电力系统面临的主要自然灾害之一，尤其是山区10kV配网架空线路。

雷击造成的设备积累故障和一系列设备损坏等问题，给电力企业和消费者造成了很大的损失。

如何加强和改进雷电防护、减少雷击，保障10kV配网线路的安全运行，减轻对社会和经济秩序的影响，就成为整个电力系统亟待解决的重点问题。

因此，探讨差异化防雷措施的实际应用，对于提高10kV配网架空线路的防雷能力和稳定供电水平，具有重要的理论和实际意义。

2.差异化防雷措施的实际应用2.1防雷杆及土壤改良（1）防雷杆的设计要求在山区10kV配网架空线路中，防雷杆的高度、材质和规格都是至关重要的设计要素。

防雷杆的高度应该合理搭配措施，以发挥其更好的防雷功能。

同时，防雷杆的材质应该选择具有良好导电性能的金属材料，如钢、铜等，以保证其良好的导电性能。

此外，在设计防雷杆时，还需要确保杆与接地装置的电接触体积足够大、密封性能良好以及杆身弯曲程度不大等。

这些设计要求可以确保防雷杆在实际应用中能够发挥更好的防雷作用，防止雷电灾害对配网架空线路的攻击。
