丙烯酸酯类流平剂-资料总结

低分子量的丙烯酸流动和流平剂Modarez MFP C
产品描述：
低分子量的丙烯酸酯类流平剂，100%有效成分。

目标市场：
溶剂型或者无溶剂型涂料
卖点：
1、100%固体份，极好的性价比；
2、分子量低，相容性好，经常推荐在双组分烤漆中；
3、通用性好。

竞争对手：
* BYK 355
* BYK 358N
* BYK 361
* Resiflow FL2
* Cray Valley A620
* Disparlon 1984
* Acronal 4F
成功案例：
1.（以下消息来自法国）有一份案例报告称，在汽车修补漆和重工业涂料中，Modarez MFP C代替BYK355，添加量为0.5%，润湿性能比对手的产品好。

同样的对比取代，用在了以丙烯酸+氨基树脂的汽车原厂漆中。

另外一份案例报告称，在镜面漆中，添加量为树脂量的0.8%，获得了很好的效果。

具体优点包括：流平效果好，没有表面缺陷，对银粉的分散有帮助，和树脂的相容性好，不影响附着力。

该体系采用的是醇酸树脂+氨基树脂，160度固化4分钟。

2. 中国市场上，Modarez MFP C经常用来和X 50配合使用，用在PU木器漆中。

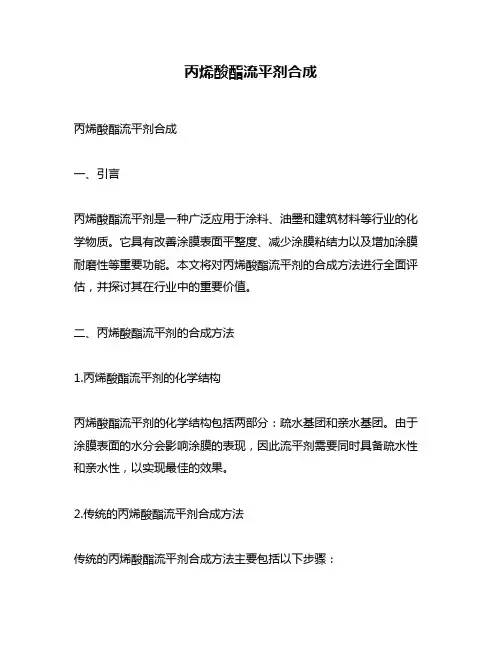

丙烯酸酯流平剂合成丙烯酸酯流平剂合成一、引言丙烯酸酯流平剂是一种广泛应用于涂料、油墨和建筑材料等行业的化学物质。

它具有改善涂膜表面平整度、减少涂膜粘结力以及增加涂膜耐磨性等重要功能。

本文将对丙烯酸酯流平剂的合成方法进行全面评估，并探讨其在行业中的重要价值。

二、丙烯酸酯流平剂的合成方法1.丙烯酸酯流平剂的化学结构丙烯酸酯流平剂的化学结构包括两部分：疏水基团和亲水基团。

由于涂膜表面的水分会影响涂膜的表现，因此流平剂需要同时具备疏水性和亲水性，以实现最佳的效果。

2.传统的丙烯酸酯流平剂合成方法传统的丙烯酸酯流平剂合成方法主要包括以下步骤：（1）将一定比例的丙烯酸酯单体和聚乙二醇单体加入反应釜中；（2）在反应釜中加入催化剂，并进行反应；（3）反应结束后，通过过滤或离心等方法将产物分离出来；（4）获得的产物经过精制处理，得到丙烯酸酯流平剂。

3.新型丙烯酸酯流平剂合成方法的发展近年来，随着科技的不断进步，新型的丙烯酸酯流平剂合成方法也不断涌现。

其中，值得关注的有以下几点：（1）高效催化剂的研发：通过研究和改进催化剂的种类和结构，可以提高反应的效率和选择性。

（2）反应条件的优化：通过调节反应温度、反应时间和反应物的比例等因素，可以获得更理想的反应结果。

（3）绿色合成的探索：绿色合成是当今化学领域的一个热门研究方向，通过减少或避免有害物质的使用，可以降低环境污染和资源消耗。

三、丙烯酸酯流平剂在行业中的应用丙烯酸酯流平剂在涂料、油墨和建筑材料等行业中有着广泛的应用。

它的主要功能如下：1.改善涂膜的表面平整度：丙烯酸酯流平剂可以降低涂膜的表面张力，使得涂料在涂覆过程中更容易流平，从而得到更加平滑、均匀的涂膜表面。

2.减少涂膜的粘结力：由于丙烯酸酯流平剂具有疏水性，它可以减少涂膜之间的粘结力，使得涂膜在干燥过程中更容易分离，从而减少涂膜的开裂和剥落现象。

3.增加涂膜的耐磨性：丙烯酸酯流平剂可以形成一层具有较高硬度和耐磨性的保护膜，有效延长涂膜的使用寿命。

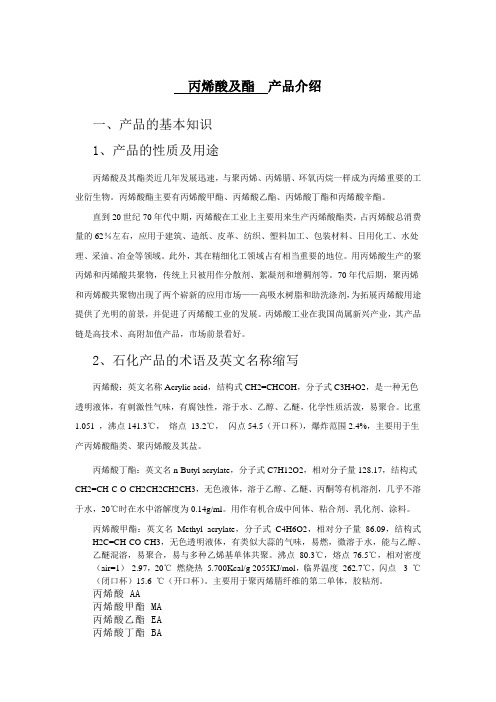

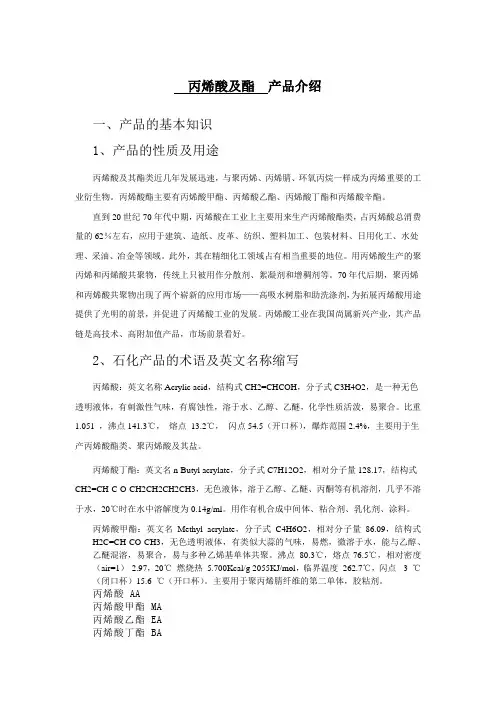

丙烯酸及酯产品介绍一、产品的基本知识1、产品的性质及用途丙烯酸及其酯类近几年发展迅速，与聚丙烯、丙烯腈、环氧丙烷一样成为丙烯重要的工业衍生物。

丙烯酸酯主要有丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯和丙烯酸辛酯。

直到20世纪70年代中期，丙烯酸在工业上主要用来生产丙烯酸酯类，占丙烯酸总消费量的62％左右，应用于建筑、造纸、皮革、纺织、塑料加工、包装材料、日用化工、水处理、采油、冶金等领域。

此外，其在精细化工领域占有相当重要的地位。

用丙烯酸生产的聚丙烯和丙烯酸共聚物，传统上只被用作分散剂、絮凝剂和增稠剂等。

70年代后期，聚丙烯和丙烯酸共聚物出现了两个崭新的应用市场——高吸水树脂和助洗涤剂，为拓展丙烯酸用途提供了光明的前景，并促进了丙烯酸工业的发展。

丙烯酸工业在我国尚属新兴产业，其产品链是高技术、高附加值产品，市场前景看好。

2、石化产品的术语及英文名称缩写丙烯酸：英文名称Acrylic acid，结构式CH2=CHCOH，分子式C3H4O2，是一种无色透明液体，有刺激性气味，有腐蚀性，溶于水、乙醇、乙醚，化学性质活泼，易聚合。

比重1.051 ，沸点141.3℃，熔点13.2℃，闪点54.5（开口杯），爆炸范围2.4%，主要用于生产丙烯酸酯类、聚丙烯酸及其盐。

丙烯酸丁酯：英文名n-Butyl acrylate，分子式C7H12O2，相对分子量128.17，结构式CH2=CH-C-O-CH2CH2CH2CH3，无色液体，溶于乙醇、乙醚、丙酮等有机溶剂，几乎不溶于水，20℃时在水中溶解度为0.14g/ml。

用作有机合成中间体、粘合剂、乳化剂、涂料。

丙烯酸甲酯：英文名Methyl acrylate，分子式C4H6O2，相对分子量86.09，结构式H2C=CH-CO-CH3，无色透明液体，有类似大蒜的气味，易燃，微溶于水，能与乙醇、乙醚混溶，易聚合，易与多种乙烯基单体共聚。

沸点80.3℃，熔点-76.5℃，相对密度（air=1）2.97，20℃燃烧热 5.700Kcal/g 2055KJ/mol，临界温度262.7℃，闪点-3 ℃（闭口杯）15.6 ℃（开口杯）。

一、产品介绍丙烯酸AA又称败脂酸分子式C3H4O2无色液体有刺激气味相对密度1.0511熔点13℃沸点141.6℃溶于水、乙醇和乙醚化学性质活跃易聚合而成透明白色粉末还原时生成丙酸与盐酸加成时生成2-氯丙酸。

通常加甲氧基氢醌或氢醌作阻聚剂它主要用于制备丙烯酸树脂等也用于其他有机合成。

强有机酸有腐蚀性。

下游分类丙烯酸酯AE——丙烯酸及其同系物的酯类的总称主要有丙烯酸甲酯MA、丙烯酸乙酯EA、丙烯酸正丁酯n-BA和丙烯酸异辛酯2-EHA等能自聚或和其他单体共聚是制造粘合剂、合成树脂和塑料的单体。

丙烯酸甲酯CH2CHCOOCH3无色液体相对密度0.9535熔点-76.5℃沸点80.5℃溶于乙醇、乙醚易挥发、易聚合也能与其他单体共聚用于制造塑料、树脂、涂料和粘合剂也用于皮革、纺织品和纸张的加工。

丙烯酸乙酯CH2CHCOOCH2CH3也是无色液体相对密度0.924熔点为-72℃沸点100-101℃几乎不溶于水溶于乙醇和乙醚易聚合也能与其他单体共聚用于制备塑料、树脂等高聚物也可用作有机合成中间体。

丙烯酸丁酯CH2CHCOOCH23CH3系无色液体易燃相对密度0.898熔点-64℃沸点145-146℃折射率1.4185易聚合微溶于水能与乙醇、乙醚混溶遇热很快聚合用于制造合成树脂、合成纤维、合成橡胶、塑料、涂料、粘合剂等。

丙烯酸酯是重要的高分子单体和基本有机化工原料在精细化工的应用中占有相当重要的地位其系列产品成千上万几乎涉及到工业领域各部门广泛应用于涂料、粘合剂、塑料、纺织、造纸、橡胶、石油、水处理、化纤、制革等行业。

以丙烯酸及其酯制得的高聚物具有优良的耐候、耐紫外光、耐水、耐热等特性从而使其在涂料、粘合剂、皮革、化纤、造纸等方面得以广泛应用。

特别是近年高吸水性树脂消费的快速增长促进了世界丙烯酸工业的发展。

丙烯酸及其系列产品主要是其酯类近年得到迅速发展。

如像乙烯、丙烯、氯乙烯、丙烯腈等产品发展成为重要的高分子化学工业的原料。

流平剂简介流平剂是一种常用的涂料助剂，它能促使涂料在干燥成膜过程中形成一个平整、光滑、均匀的涂膜。

流平剂种类很多，不同涂料所用的流平剂种类也不尽相同。

流平剂概述涂料施工后，有一个流动及干燥成膜过程，然后逐步形成一个平整、光滑、均匀的涂膜。

涂膜能否达到平整光滑的特性，称为流平性。

缩孔是涂料在流平与成膜过程中产生的特性缺陷之一。

在实际施工过程中，由于流平性不好，刷涂时出现刷痕，滚涂时产生滚痕、喷涂时出现桔皮，在干燥过程中相伴出现缩孔、针孔、流挂等现象、都称之为流平性不良，这些现象的产生降低了涂料的装饰和保护功能。

影响涂料流平性的因素很多，溶剂的挥发梯度和溶解性能、涂料的表面张力、湿膜厚度和表面张力梯度、涂料的流变性、施工工艺和环境等，其中最重要的因素是涂料的表面张力、成膜过程中湿膜产生的表面张力梯度和湿膜表层的表面张力均匀化能力。

改善涂料的流平性需要考虑调整配方和加入合适的助剂，使涂料具有合适的表面张力和降低表面张力梯度的能力。

流平剂机理涂料干燥成膜过常见的缺陷有缩孔、桔皮、刷痕、滚痕、流挂等。

缩孔是指涂膜上形成的不规则的，有如碗状的小凹陷，使涂膜失去平整性，常以一滴或一小块杂质为中心，周围形成一个环形的棱。

从流平性的角度而言，它是一种特殊的“点式”的流不平，产生于涂膜表面，其形状从表现可分为平面式，火山口式，点式，露底式，气泡式等。

常用的防缩孔流平剂溶剂类流平剂主要是高沸点溶剂混合物。

溶剂型涂料仅借助增加溶剂以降低粘度来改善流平性，将使涂料固体分下降并导致流挂等弊病；或者保持溶剂含量，只加入高沸点溶剂以图调整挥发速度来改善流平，干燥时间也相应延长。

故此两方案均不理想。

只有加入高沸点溶剂混合物，显示各种递增特性（挥发指数、蒸馏曲线、溶解能力）较为理想。

溶剂类流平剂主要成分是各种高沸点的混合溶剂，具有良好的溶解性，也是颜料良好的润湿剂。

常温固化涂料由于溶剂挥发太快，涂料粘度提高过快妨碍流动而造成刷痕，溶剂挥发导致基料的溶解性变差而产生的缩孔，或在烘烤型涂料中产生沸痕、起泡等弊病采用这类助剂是很有效的。

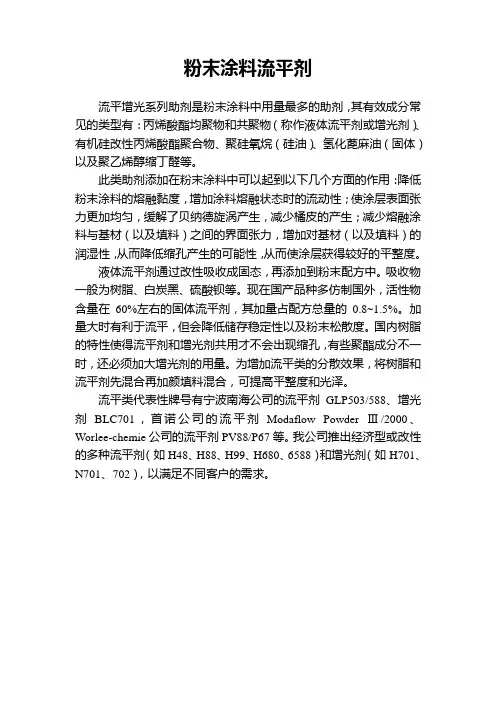

粉末涂料流平剂流平增光系列助剂是粉末涂料中用量最多的助剂，其有效成分常见的类型有：丙烯酸酯均聚物和共聚物（称作液体流平剂或增光剂）、有机硅改性丙烯酸酯聚合物、聚硅氧烷（硅油）、氢化蓖麻油（固体）以及聚乙烯醇缩丁醛等。

此类助剂添加在粉末涂料中可以起到以下几个方面的作用：降低粉末涂料的熔融黏度，增加涂料熔融状态时的流动性；使涂层表面张力更加均匀，缓解了贝纳德旋涡产生，减少橘皮的产生；减少熔融涂料与基材（以及填料）之间的界面张力，增加对基材（以及填料）的润湿性，从而降低缩孔产生的可能性，从而使涂层获得较好的平整度。

液体流平剂通过改性吸收成固态，再添加到粉末配方中。

吸收物一般为树脂、白炭黑、硫酸钡等。

现在国产品种多仿制国外，活性物含量在60%左右的固体流平剂，其加量占配方总量的0.8~1.5%。

加量大时有利于流平，但会降低储存稳定性以及粉末松散度。

国内树脂的特性使得流平剂和增光剂共用才不会出现缩孔，有些聚酯成分不一时，还必须加大增光剂的用量。

为增加流平类的分散效果，将树脂和流平剂先混合再加颜填料混合，可提高平整度和光泽。

流平类代表性牌号有宁波南海公司的流平剂GLP503/588、增光剂BLC701，首诺公司的流平剂Modaflow Powder Ⅲ/2000、Worlee-chemie公司的流平剂PV88/P67等。

我公司推出经济型或改性的多种流平剂（如H48、H88、H99、H680、6588）和增光剂（如H701、N701、702），以满足不同客户的需求。

流平剂 H48流平剂H48主要成分为填料吸收的聚丙烯酸酯，是在原通用流平剂H88配方中加入表面活性剂以及增亮剂制备而成。

它具有消除表面缺陷（如橘皮、缩孔、针孔等）、增加光泽和流平、提高颜料分散等多重功效。

与以前的H88相比，具有加量大易分散、价格便宜、综合成本低等特点，适用于各类热固性粉末涂料，是通用经济型流平剂。

一、物化性质及指标：外观：白色粉末或颗粒松比重： 1.6～1.8有效成份：≥12±2%固体份：≥99%二、用法用量：1、加入预混合器中和物料混合后挤出。

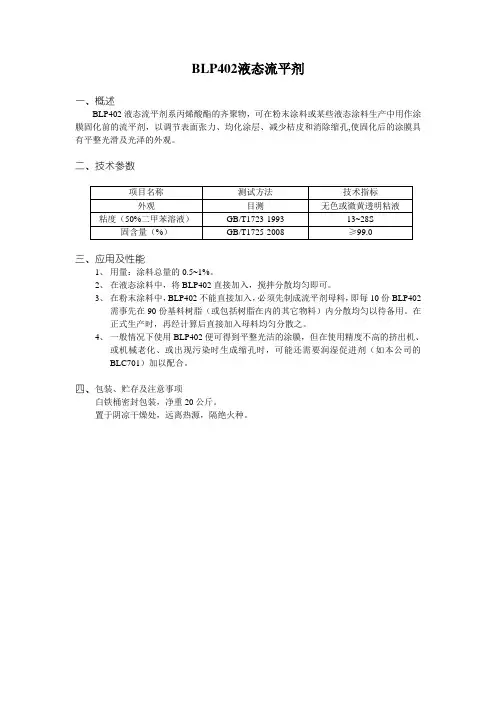

BLP402液态流平剂一、概述BLP402液态流平剂系丙烯酸酯的齐聚物，可在粉末涂料或某些液态涂料生产中用作涂膜固化前的流平剂，以调节表面张力、均化涂层、减少桔皮和消除缩孔,使固化后的涂膜具有平整光滑及光泽的外观。

二、技术参数项目名称测试方法技术指标外观目测无色或微黄透明粘液粘度（50%二甲苯溶液）GB/T1723-1993 13~28S固含量（%）GB/T1725-2008 ≥99.0三、应用及性能1、用量：涂料总量的0.5~1%。

2、在液态涂料中，将BLP402直接加入，搅拌分散均匀即可。

3、在粉末涂料中，BLP402不能直接加入，必须先制成流平剂母料，即每10份BLP402需事先在90份基料树脂（或包括树脂在内的其它物料）内分散均匀以待备用。

在正式生产时，再经计算后直接加入母料均匀分散之。

4、一般情况下使用BLP402便可得到平整光洁的涂膜，但在使用精度不高的挤出机、或机械老化、或出现污染时生成缩孔时，可能还需要润湿促进剂（如本公司的BLC701）加以配合。

四、包装、贮存及注意事项白铁桶密封包装，净重20公斤。

置于阴凉干燥处，远离热源，隔绝火种。

BLC701、BLC701B润湿促进剂（即光亮剂，增光剂）一、概述BLC701、BLC701B 润湿促进剂，俗称光亮剂或增光剂，是一种以丙烯酸酯共聚物为主体的粉末涂料添加剂。

由于它含有一定数量极性基团，故对粉末涂料中的极性添加物（如颜料、填料）及被涂基材（如铁、铝等金属）具有良好的润湿作用，从而在粉末涂料的制造与施工过程中，有效地起到消除缩孔、促进流平的作用。

至于将它称作光亮剂或增光剂，纯属认识误区。

一、技术参数项目测试方法BLC701BLC701B外观目测白色或浅黄粉末白色或浅黄透明粉末固含量（%）GB/T 1725-2008≥99.0≥99.0环球软化点（℃）GB/T 4507-199995～12595～125三、应用及性能1、本品的主要功能为提高粉末涂料的抗污染性，防止涂膜缩孔的产生。
