换流器工作原理

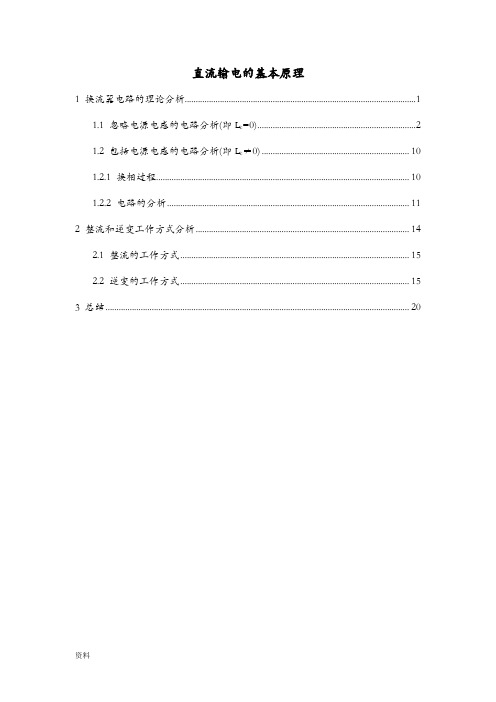

直流输电的基本原理1 换流器电路的理论分析 (1)1.1 忽略电源电感的电路分析(即L c=0) (2)1.2 包括电源电感的电路分析(即L c≠0) (10)1.2.1 换相过程 (10)1.2.2 电路的分析 (11)2 整流和逆变工作方式分析 (14)2.1 整流的工作方式 (15)2.2 逆变的工作方式 (15)3 总结 (20)1 换流器电路的理论分析高压直流换流器(包括整流和逆变)主要是由晶闸管阀组成的，其接线方式有很多种，如：单相全波、单相桥式、三相半波、三相全波等，但是我们现在常用的是三相全波，即6脉动换流器。

其原理结构如图1-1所示：图1-1 三相桥式全波直流换流器原理结构其中，U a、U b和U c表示A、B、C三相交流电压，它们之间相差120゜。

令U a=E m sin(wt+150)U b=E m sin(wt+30)U c=E m sin(wt-90)我们可以将换流阀这样定义：图1-2 6脉动换流阀电路图1.1 忽略电源电感的电路分析(即L c=0)从以上的电路图中，我们可以发现对于三相电压，每相电路中都存在电感L c，为了便于分析，我们先假设该电感不存在，即L c=0。

（一）无触发延迟（触发角a=0）无触发延迟，即只要阀上晶闸管正向电压建立，门级会立即接收到触发脉冲，导通整阀。

对于V1、V3和V5来讲，由于它们共阴极，因此三相中电压较高的那相的阀导通，其余两个阀关断。

而对于V4、V6和V2来说，由于它们共阳极，因此三相中电压较低的那相的阀导通，其余两个阀关断。

总之，就是比较三相电压的高低来确定哪两个阀导通。

下面我们结合下图进行分析：举个例子，C~C0时刻，A相电压最高，B相电压最低。

因此根据之前的分析，则共阴极的V1、V3和V5阀，则会由处于A相的V1阀导通，而共阳极的V4、V6和V2阀，则是由处于B相的V6阀导通，此后的依此类推，循环往复。

从上述的阀导通表格中可以看出，每个阀单个周期内导通的时间为120゜，V1~V6阀按顺序依次导通，间隔时间为60︒。

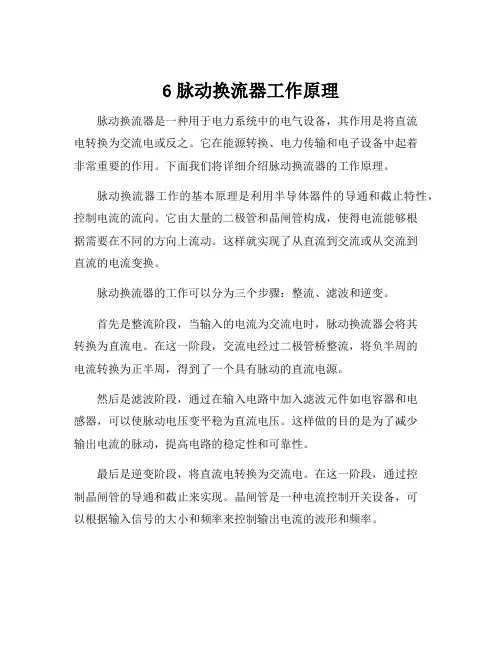

6脉动换流器工作原理脉动换流器是一种用于电力系统中的电气设备，其作用是将直流电转换为交流电或反之。

它在能源转换、电力传输和电子设备中起着非常重要的作用。

下面我们将详细介绍脉动换流器的工作原理。

脉动换流器工作的基本原理是利用半导体器件的导通和截止特性，控制电流的流向。

它由大量的二极管和晶闸管构成，使得电流能够根据需要在不同的方向上流动。

这样就实现了从直流到交流或从交流到直流的电流变换。

脉动换流器的工作可以分为三个步骤：整流、滤波和逆变。

首先是整流阶段，当输入的电流为交流电时，脉动换流器会将其转换为直流电。

在这一阶段，交流电经过二极管桥整流，将负半周的电流转换为正半周，得到了一个具有脉动的直流电源。

然后是滤波阶段，通过在输入电路中加入滤波元件如电容器和电感器，可以使脉动电压变平稳为直流电压。

这样做的目的是为了减少输出电流的脉动，提高电路的稳定性和可靠性。

最后是逆变阶段，将直流电转换为交流电。

在这一阶段，通过控制晶闸管的导通和截止来实现。

晶闸管是一种电流控制开关设备，可以根据输入信号的大小和频率来控制输出电流的波形和频率。

脉动换流器的优点是工作效率高、响应速度快、可靠性强，适用于各种电力系统和工业设备中。

它可以将高压直流输送到远距离的地方，供给人们生活和工业生产中所需的电能。

然而，脉动换流器在工作过程中也有一些注意事项。

首先是负载的合理匹配，要保证负载的电流和电压在脉动换流器的额定工作范围内。

其次是温度控制，要防止过热引发设备故障。

此外，定期维护和检修也是保证脉动换流器长期稳定工作的关键。

综上所述，脉动换流器是一种在电力系统中起着重要作用的设备。

它通过控制半导体器件的导通和截止，实现了直流电和交流电之间的转换。

在使用脉动换流器时，需要注意负载的匹配、温度控制以及定期维护和检修。

希望本文对大家理解脉动换流器的工作原理和使用有所帮助。

换流站的工作原理引言概述：换流站是电力系统中重要的设备，用于实现交流电与直流电之间的相互转换。

它在电力输送、电力调度和电力质量控制等方面发挥着重要作用。

本文将从五个大点来阐述换流站的工作原理，包括整流过程、逆变过程、控制系统、保护系统和互感器。

正文内容：1. 整流过程1.1 直流电压的产生：通过交流电源输入，经过变压器降压后，进入换流站的整流变流器。

1.2 整流变流器：整流变流器将交流电转换为直流电。

它由一组可控硅元件构成，通过控制可控硅的导通和关断，实现对输入交流电的整流。

2. 逆变过程2.1 逆变器：逆变器是换流站中的另一个重要部分，用于将直流电转换为交流电。

逆变器由一组可控开关构成，通过控制开关的导通和关断，实现对输入直流电的逆变。

2.2 逆变过程：逆变过程中，逆变器将直流电转换为交流电，并输出到电力系统中。

逆变器的输出电压和频率可以根据需求进行调节。

3. 控制系统3.1 控制器：换流站的控制系统起着重要的作用，用于监测和控制整个换流过程。

控制器可以根据电力系统的需求，实时调节整流变流器和逆变器的工作状态。

3.2 监测与保护：控制系统还负责监测换流站的运行状态，并在发生故障时采取相应的保护措施，以确保设备的安全运行。

4. 保护系统4.1 过电流保护：保护系统能够监测电流的大小，一旦发现电流超过设定值，就会及时切断电源，以避免设备过载。

4.2 过电压保护：保护系统还能够监测电压的大小，一旦发现电压超过设定值，就会采取措施降低电压，以保护设备的安全运行。

5. 互感器5.1 作用：互感器在换流站中起着重要的作用，用于实现电流和电压的测量和监测。

5.2 原理：互感器通过电流和电压的感应作用，将电力系统中的电流和电压转换为与之成比例的信号，以便控制系统进行监测和控制。

总结：通过本文的阐述，我们了解到换流站的工作原理主要包括整流过程、逆变过程、控制系统、保护系统和互感器等五个方面。

整流过程中，交流电通过整流变流器转换为直流电；逆变过程中，直流电通过逆变器转换为交流电；控制系统负责监测和控制整个换流过程；保护系统用于保护设备的安全运行；互感器用于电流和电压的测量和监测。

直流输电的基本原理1 换流器电路的理论分析高压直流换流器(包括整流和逆变)主要是由晶闸管阀组成的，其接线方式有很多种，如：单相全波、单相桥式、三相半波、三相全波等，但是我们现在常用的是三相全波，即6脉动换流器。

其原理结构如图1-1所示：图1-1 三相桥式全波直流换流器原理结构其中，、和表示A、B、C三相交流电压，它们之间相差120゜。

令(150)(30)(90)我们可以将换流阀这样定义：图1-2 6脉动换流阀电路图1.1 忽略电源电感的电路分析(即0)从以上的电路图中，我们可以发现对于三相电压，每相电路中都存在电感，为了便于分析，我们先假设该电感不存在，即0。

（一）无触发延迟（触发角0）无触发延迟，即只要阀上晶闸管正向电压建立，门级会立即接收到触发脉冲，导通整阀。

对于V1、V3和V5来讲，由于它们共阴极，因此三相中电压较高的那相的阀导通，其余两个阀关断。

而对于V4、V6和V2来说，由于它们共阳极，因此三相中电压较低的那相的阀导通，其余两个阀关断。

总之，就是比较三相电压的高低来确定哪两个阀导通。

下面我们结合下图进行分析：举个例子，0时刻，A相电压最高，B相电压最低。

因此根据之前的分析，则共阴极的V1、V3和V5阀，则会由处于A相的V1阀导通，而共阳极的V4、V6和V2阀，则是由处于B相的V6阀导通，此后的依此类推，循环往复。

从上述的阀导通表格中可以看出，每个阀单个周期内导通的时间为120゜，V16阀按顺序依次导通，间隔时间为60︒。

（举例，如V1阀在-120゜~0︒导通，V2阀在-60゜~60︒时刻导通，其中每个阀导通时间为120゜。

V1阀导通起始时刻为-120︒，而V2阀导通的起始时刻为-60゜，两者刚好相差60︒）。

接下来再来分析下6脉动换流器输出的直流电压波形。

从图1-2中可以看出直流线路上的输出电压的电压与m点和n点的电势有很大关系，即不难发现，m点的电位其实就是共阴极阀V1、V3和V5阀，哪个阀导通，m 点电位就是与哪个阀所处的相电压，比如，V1阀导通，m点的电位就是A相此刻的电压。

clcc 换流原理CLCC换流原理是一种电力系统中常用的换流方式，它是通过控制器将交流电转换为直流电，然后再将直流电转换为所需的交流电的一种技术。

本文将详细介绍CLCC换流原理及其应用。

CLCC换流原理是指控制器通过开关管控制，将交流电源接入到CLCC （Capacitor-Loaded Commutated Converter）中，通过电容器将交流电转换为直流电。

然后，通过逆变器将直流电转换为所需的交流电。

这样，可以实现不同电压、频率或功率的电能转换。

CLCC换流原理有许多应用场景，其中最常见的是在高压直流输电系统中。

高压直流输电系统是一种将电能从发电厂输送到负载中的高效、稳定的电力传输方式。

而CLCC换流器作为高压直流输电系统的核心设备，起到了关键的作用。

CLCC换流原理的工作过程如下：首先，交流电源通过变压器升压到高压，然后进入到CLCC换流器中。

在CLCC换流器中，交流电通过一系列的开关管和电容器进行交替导通和截止，从而将交流电转换为直流电。

接下来，直流电经过滤波电容器进行滤波，去除掉直流电中的纹波成分。

最后，直流电通过逆变器将其转换为所需的交流电，供给负载使用。

CLCC换流原理具有许多优点。

首先，它可以实现高效率的能量转换，比传统的交流-直流-交流转换方式更加高效。

其次，CLCC换流器的控制精度高，能够实现精确的电压、频率和功率控制。

此外，CLCC 换流器还具有快速响应的特点，能够适应电网负荷的变化，并提供稳定的电能输出。

除了在高压直流输电系统中，CLCC换流原理还广泛应用于其他领域。

例如，它可以用于电力变换器、电机驱动器、电动汽车充电桩等设备中。

在这些应用中，CLCC换流器可以实现不同电压、频率和功率的电能转换，满足不同设备的需求。

总结一下，CLCC换流原理是一种常用的电力系统换流方式，通过将交流电转换为直流电，再将直流电转换为所需的交流电，实现电能的转换和传输。

它在高压直流输电系统以及其他电力设备中有广泛的应用。

换流器的工作原理
换流器（inverter）是一种将直流电能转换为交流电能的装置。

它主要由晶体管、电容器和电感器等元器件组成。

换流器的工作原理如下：
1. 输入直流电能：换流器的输入端接收来自直流电源的直流电能。

2. PWM调制：换流器通过对输入的直流电能进行PWM（脉宽调制）控制，将直流电能转换为高频的方波信号。

3. 电感滤波：将PWM产生的高频信号通过电感器进行滤波，去除方波的高频分量，得到一个类似于正弦波的信号。

4. 晶体管开关：通过晶体管开关控制滤波后的信号，将其转换为交流电能。

5. 输出交流电能：换流器的输出端输出经过转换的交流电能，可以用于驱动交流电机、供电给交流电设备等。

总之，换流器通过PWM调制和晶体管开关的控制，将输入的直流电能转化为交流电能。

换流器工作原理
换流器工作原理是指利用变压器的原理，通过交变电流在初级线圈跟副级线圈之间的耦合，将输入电源的交流电压转换为输出电压，从而实现电能的转换与传输。

换流器主要由输入电源、主变压器、副变压器、整流桥和滤波电路组成。

输入电源提供交流电源，通过主变压器提供所需要的变压比例，然后经过副变压器再次进行变压，得到所需的输出电压。

整流桥将变压器输出的交流电流转换为直流电流，滤波电路则对直流电流进行滤波处理，使得输出电压更加平稳。

具体来说，当输入电源提供交流电流时，通过主变压器的电感耦合，将输入电压传递到副变压器的线圈上。

由于主副线圈的匝数比不同，所以会按照变压比例进行电压转换。

副变压器的输出电压经过整流桥的四个二极管进行整流操作，将交流电流转换为直流电流。

然后通过滤波电路对直流电流进行滤波处理，去除电流中的脉动，使得输出电压更加平稳。

换流器工作原理中的核心是变压器的电感耦合和整流桥的整流操作。

通过变压器的电压传递和变压比例转换，实现输入电压到输出电压的转换。

而整流桥的整流操作则将交流电流转换为直流电流，并通过滤波电路进行平滑处理，使得输出电压具有稳定性。

总的来说，换流器通过利用变压器的原理进行电能转换，将输入交流电压转换为输出直流电压，并通过滤波电路使得输出电
压更加平稳。

这种工作原理使得换流器在不同的电力系统中得到广泛应用。
