铁路专用通信概述

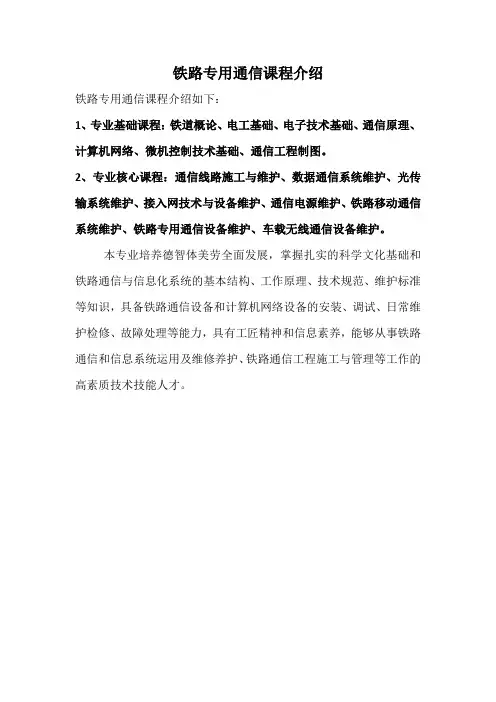

铁路专用通信课程介绍
铁路专用通信课程介绍如下：
1、专业基础课程：铁道概论、电工基础、电子技术基础、通信原理、计算机网络、微机控制技术基础、通信工程制图。

2、专业核心课程：通信线路施工与维护、数据通信系统维护、光传输系统维护、接入网技术与设备维护、通信电源维护、铁路移动通信系统维护、铁路专用通信设备维护、车载无线通信设备维护。

本专业培养德智体美劳全面发展，掌握扎实的科学文化基础和铁路通信与信息化系统的基本结构、工作原理、技术规范、维护标准等知识，具备铁路通信设备和计算机网络设备的安装、调试、日常维护检修、故障处理等能力，具有工匠精神和信息素养，能够从事铁路通信和信息系统运用及维修养护、铁路通信工程施工与管理等工作的高素质技术技能人才。

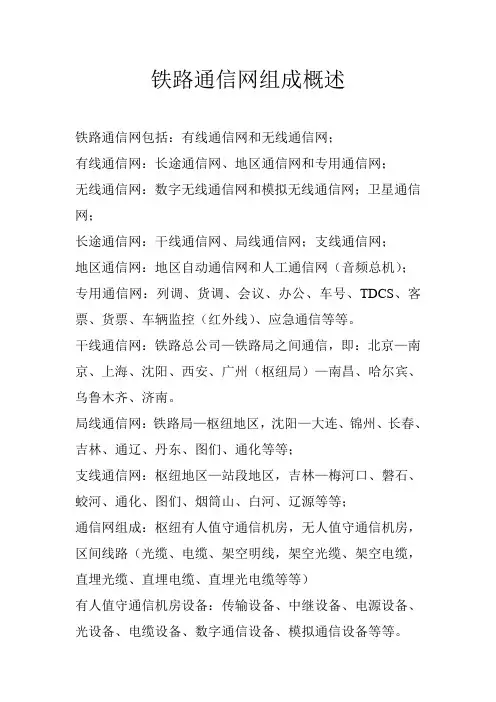

铁路通信网组成概述铁路通信网包括：有线通信网和无线通信网；有线通信网：长途通信网、地区通信网和专用通信网；无线通信网：数字无线通信网和模拟无线通信网；卫星通信网；长途通信网：干线通信网、局线通信网；支线通信网；地区通信网：地区自动通信网和人工通信网（音频总机）；专用通信网：列调、货调、会议、办公、车号、TDCS、客票、货票、车辆监控（红外线）、应急通信等等。

干线通信网：铁路总公司—铁路局之间通信，即：北京—南京、上海、沈阳、西安、广州（枢纽局）—南昌、哈尔宾、乌鲁木齐、济南。

局线通信网：铁路局—枢纽地区，沈阳—大连、锦州、长春、吉林、通辽、丹东、图们、通化等等；支线通信网：枢纽地区—站段地区，吉林—梅河口、磐石、蛟河、通化、图们、烟筒山、白河、辽源等等；通信网组成：枢纽有人值守通信机房，无人值守通信机房，区间线路（光缆、电缆、架空明线，架空光缆、架空电缆，直埋光缆、直埋电缆、直埋光电缆等等）有人值守通信机房设备：传输设备、中继设备、电源设备、光设备、电缆设备、数字通信设备、模拟通信设备等等。

无人值守通信机房：传输设备、接入网设备、电源设备、数调设备等等。

区间线路设备：光缆、电缆、架空明线，架空光缆、架空电缆，直埋光缆、直埋电缆、直埋光电缆等等其中：直埋光缆：光缆线路（8芯、12芯、24芯、塑料、嵌装、光电缆等等）、光缆检查井、光缆中继设备、光缆标、光缆警示牌、光缆接头盒、光缆引入（光缆尾纤、光缆终端盒）等等；直埋电缆：电缆线路（对称5、10、20、30、100、200、500、800、同轴、光电缆）、电缆充气设备、电缆井、电缆中继设备、电缆接头盒、电缆引入（电缆分线箱、电缆交接箱、电缆汇接设备）电缆标、电缆警示牌等等。

架空光缆：架空光缆线路、架空杆路（电杆，角杆曲线杆、河口杆试验杆、横担、拉线、掌角、拉板、瓷瓶绝缘子）钢绞线、穿钉、光缆接头盒等等。

地区通信：电话交换机（机房）、地区电缆、用户电话机等等。

铁路专用通信设备1.GSM-RGSM-R机车综合无线通信设备GSM-R是专门为铁路通信设计的综合专用数字移动通信系统，它基于GSM的基础设施及其提供的语音调度业务(ASCI)，其中包含增强的多优先级预占和强拆(eMLPP)、语音组呼(VGCS)和语音广播(VBS)，并提供铁路特有的调度业务，包括：功能寻址、功能号表示、接入矩阵和基于位置的寻址；并以此作为信息化平台，使铁路部门用户可以在此信息平台上开发各种铁路应用，GSM-R的业务模型可以概括为：GSM-R业务 = GSM业务 + 语音调度业务 + 铁路应用HY-473库检电台HY-473库检电台用于机车出入库时对机车综合无线通信设备(简称CIR)进行功能定性检测，以保证机车上线运行时CIR正常工作。

机车综合无线通信库检设备可以工作在GPRS或450MHz工作模式，可对450MHz机车台、GSM-R功能、800MHz预警进行功能检测。

系统由计算机、打印机、测试模块集、天馈线、测试控制软件组成。

其中测试模块集可由GSM-R模块、录音单元、控制单元、450M模块、800M模块组成。

2.无线列调系统调度总机调度总机是列车无线调度通信系统中的地面固定设备，设置在调度所，通过四线制有线线路与车站台连接。

车站电台B制式车站台是专门为铁路车站设计的通信设备。

该设备采用了最新技术，操作简便，具有很多的专用功能。

便携式车站电台便携式车站设备，主要用于与机车电台、车站电台及手持台进行通话。

便携台可通过内置电池供电（电池容量为12安时），在无外接电源的情况下，可保证正常工作8小时以上,电池电量不足时有声光提示；便携台可用专用的外接充电电源对内置电池充电，电池充满后充电器有相应提示。

此外，便携台还设有按键及指示灯，便于测试和使用。

通用机车台本电台是通用式无线列调机车电台，它兼容B、C制式机车台的所有工作模式。

安装在列车机车上，供司机使用。

可用于机车与调度、车站、其它机车、车长之间通信联系。

GSM-R资料目录一、GSM-R的现状31．SM-R在世界发展现状 42．GSM-R在我国的技术发展现状 5⑴欧洲GSM-R技术规范的现状 5⑵我国GSM-R技术标准与规范的现状及必要性 5⑶我国GSM-R标准、规范的范围和主要内容 6二、GSM-R的应用情况81、SM-R与话音通信81.1GSM-R与无线调度通信91.2 站场无线通信与无线调车机车信号和监控信息传送9 1.3 区间通信与应急通信91.4 GSM-R与有线调度91.5 GSM-R与普通话音通信92、GSM-R与列车控制102.1 列控信息传送102.2 机车同步操控信息传送103、GSM-R与铁路信息化123.1 列车无线车次号校核系统信息传送123.2 列车尾部风压装置信息传送12三、大秦线GSM-R系统的网络结构 131.交换系统142.GPRS系统143.基站系统15⑴BTS基站设备15a公共子系统16b载频子系统17c天馈子系统17⑵天馈线 17a天线17b馈线18c漏泄同轴电缆18⑶直放站 18⑷频率配置19⑸大秦线BTS连接图19四、GSM-R工程硬件安装211、接地规程 211.1接地系统的作用211.2接地系统的组成211.3建筑物的地下接地网221.4接地系统的室内部分221.5接地系统室外部分241. 馈线接地夹接地位置252. 馈线接地夹的固定253. 馈线避雷器的接地262．机柜的安装262.1机柜安装介绍262.2不靠墙安装262.2.1安装流程262.2.2底座简介272.2.3机柜定位272.2.4安装下框架292.3在防静电地板上安装311、支架形式 322、支架组件 323、支架安装方式324、支架数量 325、安装流程 346、机柜定位 347、支架定位 358、固定支架 369、机柜安装 3610、绝缘测试362.4安装单板和模块时的防静电要求362.5安装开关盒、风扇盒和插框等371、装风扇盒 372、安装其它盒体382.6安装单板382.7安装各功能模块392.8防尘网的安装、拆卸与除尘393．射频成套电缆的安装413.1安装发信电缆413.2安装收信电缆423.3安装机柜内天线跳线434.天馈系统的安装454.1漏泄同轴电缆454.2基站天馈系统464.2.1接头制作464.2.2组装天线（以定向天线为例）474.2.3工具仪表见表：484.3隧道口洞顶天馈线的安装50五、华为设备安装视频51GSM-R的现状我国铁路GSM-R网络的发展目标是在全路建立一张移动通信网络，利用通信的手段实现铁路移动设施和固定设施的无缝连接，确保列车平稳、高速、安全地运行。

gsm-r百科名片属于专用移动通信的一种，专用于铁路的日常运营管理，是非常有效的调度指挥通信工具。

GSM-R（GSMforRailways）系统是专门为铁路通信设计的综合专用数字移动通信系统。

它在GSMPhase2+的规范协议的高级语音呼叫功能，如组呼、广播呼叫、多优先级抢占和强拆业务的基础上，加入了基于位置寻址和功能寻址等功能，适用于铁路通信特别是铁路专用调度通信的需要。

主要提供无线列调、编组调车通信、区段养护维修作业通信、应急通信、隧道通信等语音通信功能，可为列车自动控制与检测信息提供数据传输通道，并可提供列车自动寻址和旅客服务。

定义发展简史用途主要性能起源功能简介定义发展简史用途主要性能起源功能简介定义在中国铁路的频段为上行885-889MHz，下行方向为930-934MHz。

GSM-R系统包括网络子系统（NSS）、基站子系统（B SS）、运行和业务支撑子系统（OSS/BSS）和终端设备等四个部分。

其中，网络子系统包括移动交换子系统（SSS）、移动智能网（IN）子系统和通用分组无线业务（GPRS）子系统。

GSM-R系统采用主从同步方式，TMSC、MSC、HLR、SCP等设备应就近从BITS设备中获取定时信号，MSC至BSS间的G数字链路应兼作同步链路使用，BSS从MSC获取同步时钟信号，也可从就近的BITS设备或SDH设备提取同步时钟信号。

GSM-R传输系统指的是为GSM-R系统各子系统之间的连接提供通道的数字传输系统，包括GSM-R系统为提供基本服务所必需的传输配套单元，如传输光、电缆和传输设备，但不包括直放站远端机和近端机之间的连接通道，也不包括天馈线等连接。

具体的实际应用：青藏线、大秦线、胶济线、武广线、郑西线、新丰镇编组站、石太线、合宁线、合武线、京津城际线等。

补充资料固定点与移动点或移动点与移动点之间的铁路工作人员的专用无线电通信，主要有列车无线电通信、站内无线电通信、无线电报警装置，以及其他铁路工作人员使用的无线电通信等。

铁路专用通信1.调度通信以列车调度为例，铁路局列车调度员使用的终端设备称为××列车调度台，其调度对象为所辖车站值班员、相关站段调度。

（1）调度通信的特点。

①调度通信是直接指挥列车运行的通信设备。

②调度员对车站值班员为指令型通信，车站值班员对调度员为请示汇报型通信。

③以调度员为中心，一点对多点的通信。

④铁路线点多线长，呈线状分布，列车调度通信呈链状结构。

（2）调度通信的要求。

①列车调度电路是独立封闭型的，除救援列车电话、区间施工领导人电话可临时接入外，其他任何用户不允许接入。

②调度电话必须保证无阻塞通信，调度台处于定位受话状态，调度分机摘机（或按键）便可直接呼叫调度台。

③调度台单键直呼所辖调度分机，并且有全呼、组呼功能。

④调度分机之间不允许相互直接呼叫。

2.站场通信站场通信有两种类型：一种是大型车站多个作业场主场车站调度员与各相关值班员构建的若干个一点对多点的调度通信，简称站调；另一种是小站车站值班员与若干个站内用户（道岔清扫房电话等）之间构建一点对多点的站内通信，在这里，我们用站内通信一词，以便与大型车站的站场通信有所区别。

站场通信的特点和要求与调度通信基本相同，所不同的只是组网方式。

3.站间通信站间通信为站与站之间的点对点通信，即站间行车电话或闭塞电话，两者含义不一样。

闭塞电话是信号的一个组成部分，在区间闭塞采用电话闭塞法时，车站与相邻站用电话来办理闭塞，对闭塞电话的a、b两根线不能任意调换，更不能随意中断，严格禁止办理越站闭塞，所以闭塞电话只能是相邻站之间通信。

随着信号设备的发展，区间闭塞几乎不再采用电话闭塞法，已大量采用半自动闭塞和自动闭塞，这时的站间电话只是用来通报列车的运行状态和相关行车业务，于是出现了站间行车电话这一称谓，同时又出现了非相邻站之间的站间通信。

站间通信的特点是点对点通信。

站间通信的要求是固定直达电路（回线），不允许搭挂其他任何电话分机。

4.区间通信区间通信是为区间作业人员提供对外联络的通信设施。

铁路专用通信知识点总结一、铁路专用通信概述铁路专用通信是指为铁路运输而特别设计、建设、运营的通信系统。

铁路专用通信系统是铁路运输安全保障的重要组成部分，它集成了无线通信、有线通信、数据通信以及应用系统等多种技术手段，广泛应用于列车调度、行车控制、远程监控、应急通信、救援指挥等领域，为铁路运输提供了可靠、高效、安全的通信保障。

二、铁路专用通信的发展历程铁路专用通信经历了无线电通信的起步阶段、微波通信技术的应用、数字通信系统的引入和发展，到近年来的5G、物联网、云计算等新技术的应用，不断满足了铁路运输对通信技术的需求，提高了运输保障能力和服务水平。

三、铁路专用通信的关键技术1. 无线通信技术：包括微波通信、移动通信、卫星通信等，用于实现列车间的语音通信、数据传输、视频监控等功能。

2. 数据通信技术：包括网络通信、数据传输、信息安全等，用于实现列车调度、行车控制、状态监测等信息的传输和处理。

3. 轨道电路通信技术：是一种特殊的有线通信技术，一般用于列车自动控制系统和防护装置的通信。

4. 应用系统：包括列车调度系统、行车控制系统、信号系统、通信监控系统等，是铁路专用通信系统的核心应用，直接服务于列车运输的安全和高效。

四、铁路专用通信的应用领域1. 列车调度通信：用于列车运行的计划、调整、实时监控等信息的传输和处理。

2. 行车控制通信：用于列车运行的指令、权限、限速等信息的传输和确认。

3. 状态监测通信：用于列车、信号设备、轨道设施等设备状态的监测和预警。

4. 应急通信：用于应对自然灾害、事故、故障等突发情况，及时采取措施保障列车运输的安全。

五、铁路专用通信的发展趋势1. 新一代移动通信技术的应用：5G、物联网等技术将为铁路通信系统带来更高的数据传输速度、更广的覆盖范围和更强的抗干扰能力。

2. 高速、大容量的数据通信网络建设：随着铁路运输的快速发展，铁路通信系统需要更大的容量和更快的传输速度，以满足列车运行数据、视频监控、信息处理等多种需求。

---------------------------------------------------------------最新资料推荐------------------------------------------------------铁路专用通信设备铁路专用通信设备 1.GSM-R GSM-R 机车综合无线通信设备GSM-R 是专门为铁路通信设计的综合专用数字移动通信系统，它基于 GSM 的基础设施及其提供的语音调度业务(ASCI)，其中包含增强的多优先级预占和强拆(eMLPP)、语音组呼(VGCS)和语音广播(VBS)，并提供铁路特有的调度业务，包括：功能寻址、功能号表示、接入矩阵和基于位置的寻址；并以此作为信息化平台，使铁路部门用户可以在此信息平台上开发各种铁路应用，GSM-R 的业务模型可以概括为： GSM-R 业务 = GSM 业务 + 语音调度业务 + 铁路应用 HY-473 库检电台 HY-473 库检电台用于机车出入库时对机车综合无线通信设备(简称 CIR)进行功能定性检测，以保证机车上线运行时 CIR 正常工作。

机车综合无线通信库检设备可以工作在 GPRS 或 450MHz 工作模式，可对 450MHz 机车台、GSM-R 功能、800MHz 预警进行功能检测。

系统由计算机、打印机、测试模块集、天馈线、测试控制软件组成。

其中测试模块集可由 GSM-R 模块、录音单元、控制单元、450M 模块、800M 模块组成。

2.无线列调系统调度总机调度总机是列车无线调度通信系统中的地面固定设备，设置在调度所，通过四线制有线线路与车站台连接。

1/ 11车站电台 B 制式车站台是专门为铁路车站设计的通信设备。

该设备采用了最新技术，操作简便，具有很多的专用功能。

便携式车站电台---------------------------------------------------------------最新资料推荐------------------------------------------------------ 便携式车站设备，主要用于与机车电台、车站电台及手持台进行通话。
