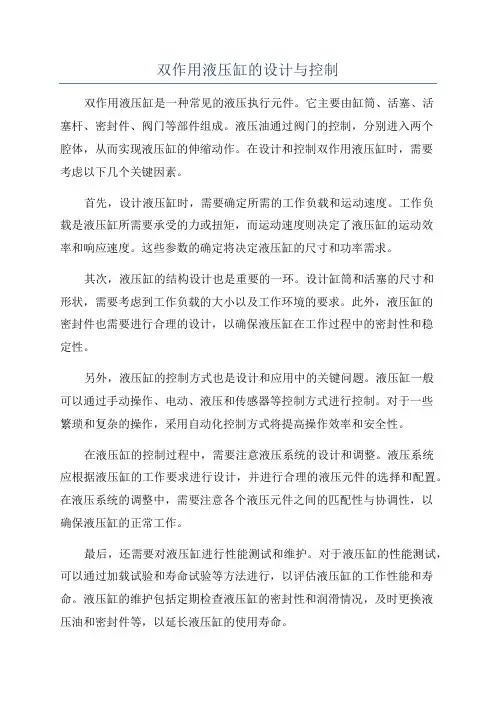

双作用液压缸的设计与控制双作用液压缸是一种常见的液压执行元件。

它主要由缸筒、活塞、活塞杆、密封件、阀门等部件组成。

液压油通过阀门的控制，分别进入两个腔体，从而实现液压缸的伸缩动作。

在设计和控制双作用液压缸时，需要考虑以下几个关键因素。

首先，设计液压缸时，需要确定所需的工作负载和运动速度。

工作负载是液压缸所需要承受的力或扭矩，而运动速度则决定了液压缸的运动效率和响应速度。

这些参数的确定将决定液压缸的尺寸和功率需求。

其次，液压缸的结构设计也是重要的一环。

设计缸筒和活塞的尺寸和形状，需要考虑到工作负载的大小以及工作环境的要求。

此外，液压缸的密封件也需要进行合理的设计，以确保液压缸在工作过程中的密封性和稳定性。

另外，液压缸的控制方式也是设计和应用中的关键问题。

液压缸一般可以通过手动操作、电动、液压和传感器等控制方式进行控制。

对于一些繁琐和复杂的操作，采用自动化控制方式将提高操作效率和安全性。

在液压缸的控制过程中，需要注意液压系统的设计和调整。

液压系统应根据液压缸的工作要求进行设计，并进行合理的液压元件的选择和配置。

在液压系统的调整中，需要注意各个液压元件之间的匹配性与协调性，以确保液压缸的正常工作。

最后，还需要对液压缸进行性能测试和维护。

对于液压缸的性能测试，可以通过加载试验和寿命试验等方法进行，以评估液压缸的工作性能和寿命。

液压缸的维护包括定期检查液压缸的密封性和润滑情况，及时更换液压油和密封件等，以延长液压缸的使用寿命。

综上所述，设计和控制双作用液压缸需要综合考虑工作负载、运动速度、结构设计、控制方式、液压系统设计和调整、性能测试和维护等多个因素。

只有在合理设计和控制的基础上，液压缸才能发挥其最佳的工作效果和寿命。

液压缸设计规范范文液压缸是一种常用的液压元件，广泛应用于各个工业领域。

设计规范对液压缸的设计和制造起着重要的指导作用。

下面将从设计原则、结构设计、制造和检测等方面介绍液压缸的设计规范。

设计原则：1.力学原则：液压缸的设计应满足机械强度和刚度的要求，以确保在工作条件下不发生变形和振动。

2.密封原则：液压缸的设计应采用可靠的密封结构，以确保液压缸的密封性能和工作寿命。

3.动力原则：液压缸的设计应满足给定的工作条件和要求，以保证液压缸具有足够的工作压力和速度。

4.可靠性原则：液压缸的设计应考虑到使用寿命、可靠性和安全性等因素，以确保液压缸的长期稳定工作。

结构设计：1.缸体设计：液压缸的缸体应具有充分的强度和刚度，以承受工作压力和荷载。

缸体的内腔应光滑且无明显凹凸坑洞，以减小液压缸内流体的泄露和阻力。

2.活塞设计：液压缸的活塞应具有充分的强度和密封性能。

活塞的直径和有效面积应根据工作条件进行合理选择，以满足要求的工作压力和运动速度。

3.密封设计：液压缸的密封系统应具有良好的密封性能和可靠性。

应选择适当的密封装置，如密封圈、密封垫等，以避免泄漏和污染。

4.支承设计：液压缸的支承结构应具有足够的强度和刚度，以承受工作荷载和防止不正常运动。

支承结构的设计应考虑到液压缸的安装和维护便利性。

制造要求：1.材料选择：液压缸的缸体和活塞等关键部件应选用高强度、高刚度和耐磨损的材料，经过热处理等工艺，以确保其机械性能和使用寿命。

2.加工工艺：液压缸的加工工艺应符合相关标准和规范，以确保关键尺寸和形位公差的精度和可靠性。

3.涂层处理：液压缸的关键部件可进行表面涂层处理，如镀铬、电镀等，以提高其耐磨性和耐腐蚀性。

4.装配工艺：液压缸的装配应严格遵循相关规范和要求，以确保各部件之间的配合精度和装配质量。

检测要求：1.尺寸检测：液压缸在制造过程中，应进行各关键尺寸和形位公差的检测，以确保液压缸的装配质量和性能。

2.密封性检测：液压缸的密封系统应进行密封性能的测试，以确保液压缸的密封效果及使用寿命。

液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。

缸体应采用高强度材料，如铸钢、合金钢或不锈钢。

对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。

2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。

活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。

此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。

3. 性能要求液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。

推力应足够大，以适应各种应用场景的需要。

速度应可调，以满足不同操作速度的要求。

精度应高，以实现精确的控制。

稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。

4. 安装和维护液压油缸的安装和维护应简单易行。

在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。

在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。

5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。

缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。

此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。

6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。

在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。

此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。

7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。

测试应包括性能测试、密封性测试、耐压测试等。

检验应包括外观检验、尺寸检验等。

只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。

8. 标记和文档液压油缸应有清晰的标记和完整的文档。

标记应包括产品名称、型号、规格、生产日期等基本信息。

文档应包括设计图纸、使用说明书、维护手册等。

这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。

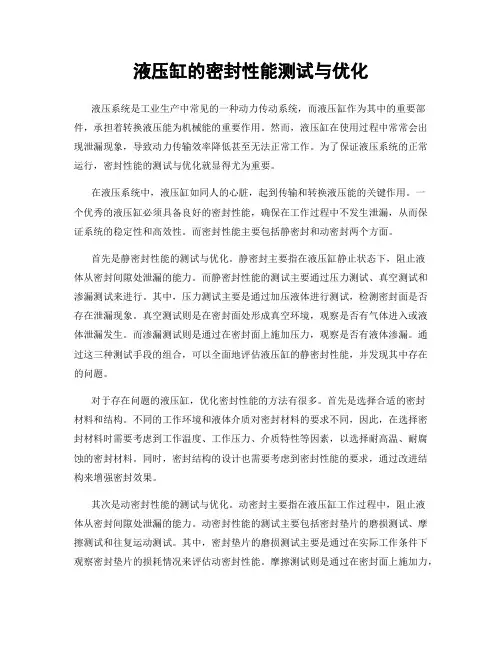

液压缸的密封性能测试与优化液压系统是工业生产中常见的一种动力传动系统，而液压缸作为其中的重要部件，承担着转换液压能为机械能的重要作用。

然而，液压缸在使用过程中常常会出现泄漏现象，导致动力传输效率降低甚至无法正常工作。

为了保证液压系统的正常运行，密封性能的测试与优化就显得尤为重要。

在液压系统中，液压缸如同人的心脏，起到传输和转换液压能的关键作用。

一个优秀的液压缸必须具备良好的密封性能，确保在工作过程中不发生泄漏，从而保证系统的稳定性和高效性。

而密封性能主要包括静密封和动密封两个方面。

首先是静密封性能的测试与优化。

静密封主要指在液压缸静止状态下，阻止液体从密封间隙处泄漏的能力。

而静密封性能的测试主要通过压力测试、真空测试和渗漏测试来进行。

其中，压力测试主要是通过加压液体进行测试，检测密封面是否存在泄漏现象。

真空测试则是在密封面处形成真空环境，观察是否有气体进入或液体泄漏发生。

而渗漏测试则是通过在密封面上施加压力，观察是否有液体渗漏。

通过这三种测试手段的组合，可以全面地评估液压缸的静密封性能，并发现其中存在的问题。

对于存在问题的液压缸，优化密封性能的方法有很多。

首先是选择合适的密封材料和结构。

不同的工作环境和液体介质对密封材料的要求不同，因此，在选择密封材料时需要考虑到工作温度、工作压力、介质特性等因素，以选择耐高温、耐腐蚀的密封材料。

同时，密封结构的设计也需要考虑到密封性能的要求，通过改进结构来增强密封效果。

其次是动密封性能的测试与优化。

动密封主要指在液压缸工作过程中，阻止液体从密封间隙处泄漏的能力。

动密封性能的测试主要包括密封垫片的磨损测试、摩擦测试和往复运动测试。

其中，密封垫片的磨损测试主要是通过在实际工作条件下观察密封垫片的损耗情况来评估动密封性能。

摩擦测试则是通过在密封面上施加力，测量摩擦系数来评估动密封性能。

往复运动测试则是通过模拟实际工作状态下的往复运动，观察动密封性能是否受到影响。

对于存在问题的动密封性能，优化方法主要包括选择合适的润滑剂和改进动密封结构。

液压油缸设计手册第一章：液压油缸的工作原理和结构设计1.1 液压油缸的工作原理液压油缸是一种将液压能转换为机械能的装置，它利用压力油作为工作介质，通过将液压能转化为机械能来实现工作。

液压油缸的工作原理是通过液压力作用在活塞上，从而驱动活塞做直线运动。

1.2 液压油缸的结构设计液压油缸主要由缸体、活塞、密封件、油口、活塞杆等部分组成。

在设计液压油缸结构时，需要考虑工作压力、工作温度、工作环境等因素，以选择合适的材料和结构设计方案，确保液压油缸能够稳定可靠地工作。

第二章：液压油缸的选型和性能参数计算2.1 液压油缸的选型在选型时需要考虑液压油缸的工作压力、推力、速度、工作温度等因素，根据实际工作条件来选择最适合的液压油缸型号和规格。

2.2 液压油缸的性能参数计算液压油缸的性能参数包括工作压力、推力、速度等，需要通过相关公式和计算方法来确定，确保液压油缸在工作时能够满足设计要求。

第三章：液压油缸的材料选择和密封件设计3.1 液压油缸的材料选择液压油缸的材料选择直接影响着其使用寿命和性能稳定性，需要根据工作条件选择合适的材料，例如缸体和活塞可采用优质的合金钢或不锈钢材料，活塞杆则选择具有高强度和耐磨性的材料。

3.2 液压油缸的密封件设计液压油缸的密封件起着密封作用，保证液压油缸的正常工作，需要根据工作环境和工作压力设计合适的密封结构和材料，以确保液压油缸具有良好的密封性能和使用寿命。

第四章：液压油缸的安装和维护4.1 液压油缸的安装在安装液压油缸时，需要确保其与其他部件的配合精确，活塞杆的外部装配与液压机械部件的连接可靠，同时还要注意安装过程中的油污和杂质。

4.2 液压油缸的维护液压油缸在工作过程中需要定期进行维护，保持液压油清洁，检查密封件是否有磨损或老化，以确保液压油缸的正常使用和延长使用寿命。

结语液压油缸作为重要的液压传动元件，其设计、选型和维护都对液压系统的工作稳定性和可靠性起着至关重要的作用。

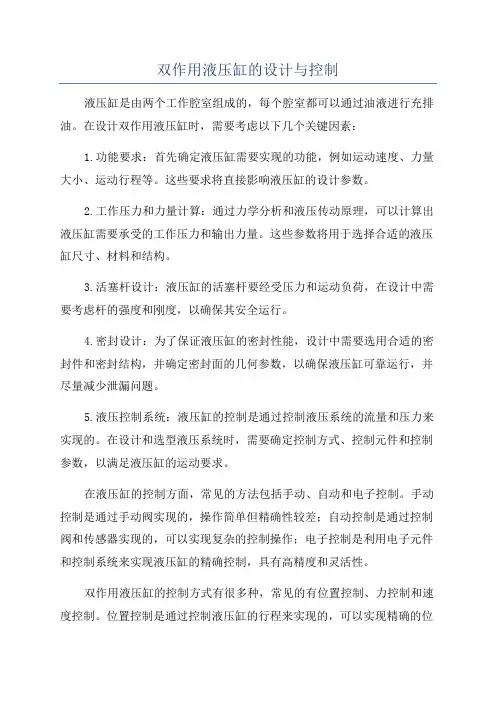

双作用液压缸的设计与控制液压缸是由两个工作腔室组成的，每个腔室都可以通过油液进行充排油。

在设计双作用液压缸时，需要考虑以下几个关键因素：1.功能要求：首先确定液压缸需要实现的功能，例如运动速度、力量大小、运动行程等。

这些要求将直接影响液压缸的设计参数。

2.工作压力和力量计算：通过力学分析和液压传动原理，可以计算出液压缸需要承受的工作压力和输出力量。

这些参数将用于选择合适的液压缸尺寸、材料和结构。

3.活塞杆设计：液压缸的活塞杆要经受压力和运动负荷，在设计中需要考虑杆的强度和刚度，以确保其安全运行。

4.密封设计：为了保证液压缸的密封性能，设计中需要选用合适的密封件和密封结构，并确定密封面的几何参数，以确保液压缸可靠运行，并尽量减少泄漏问题。

5.液压控制系统：液压缸的控制是通过控制液压系统的流量和压力来实现的。

在设计和选型液压系统时，需要确定控制方式、控制元件和控制参数，以满足液压缸的运动要求。

在液压缸的控制方面，常见的方法包括手动、自动和电子控制。

手动控制是通过手动阀实现的，操作简单但精确性较差；自动控制是通过控制阀和传感器实现的，可以实现复杂的控制操作；电子控制是利用电子元件和控制系统来实现液压缸的精确控制，具有高精度和灵活性。

双作用液压缸的控制方式有很多种，常见的有位置控制、力控制和速度控制。

位置控制是通过控制液压缸的行程来实现的，可以实现精确的位置控制；力控制是通过控制液压缸的输出力来实现的，可以保持一定的力量大小；速度控制是通过控制液压缸的运动速度来实现的，可以根据需要调整运动速度。

总之，双作用液压缸的设计和控制是一个涉及多个学科和技术领域的综合性问题。

在设计过程中，不仅要考虑液压系统和机械结构的相互配合，还需要考虑控制系统和操作要求。

只有科学合理地设计和控制液压缸，才能保证其稳定运行和正常工作。

液压油缸的主要设计技术参数液压油缸是一种将液压能转化为机械能的装置，广泛应用于各种工业设备和机械系统中。

它主要由活塞、油缸、活塞杆、密封件等组成。

设计液压油缸时需考虑诸多技术参数，以下是其中一些重要的参数和设计技术。

1.力量参数：液压油缸的力量参数是指油缸的额定工作压力和最大工作压力。

额定工作压力是指油缸可承受的标准工作压力，最大工作压力是指油缸在短时间内承受的最大压力。

2.动作方式：液压油缸的动作方式可分为单作用和双作用两种。

单作用油缸只能在一侧施加力量，复位需要外力或其他方式来实现；双作用油缸既可以在两侧施加力量，也可以通过外力和其他方式复位。

3.排量：液压油缸的排量是指油缸在单位时间内所能排出的工作油量。

排量大小直接影响油缸的工作速度和效率。

4.动作速度：液压油缸的动作速度是指油缸在工作过程中活塞移动的速度。

速度大小取决于油缸的排量和工作流量。

5.有效工作行程：液压油缸的有效工作行程是指活塞在油缸内可移动的距离，也即活塞杆的伸缩长度。

有效工作行程需要根据具体工作需要进行设计。

6.密封性能：液压油缸在工作过程中需要保持较好的密封性能，以防止液压油泄露，影响工作效果。

常用的密封件有活塞密封、油缸密封、活塞杆密封等。

7.轴向刚度和载荷特征：液压油缸的轴向刚度和载荷特征是指油缸在承受力量时的变形情况。

设计时需考虑油缸的承载能力和支撑结构的稳定性。

8.外部环境适应性：液压油缸在设计时还需考虑其外部环境适应性，包括耐腐蚀性、抗震性、抗冲击性等。

9.运行可靠性：设计液压油缸时需确保其运行可靠性，包括油缸的长寿命、稳定性和操作可靠性。

10.成本和效益：液压油缸的设计还需考虑成本和效益问题，以确保在满足需求的基础上，尽量降低成本和提高效益。

综上所述，液压油缸的设计技术参数包括力量参数、动作方式、排量、动作速度、有效工作行程、密封性能、轴向刚度和载荷特征、外部环境适应性、运行可靠性以及成本和效益等。

这些参数的合理设计和选择，对液压油缸的性能和工作效果至关重要。

液压油缸设计手册第一章：液压油缸概述1.1 液压油缸的定义和作用液压油缸是一种常用的液压执行元件，利用液压油在缸体中的压力变化，产生线性运动或者转动，用于实现各种机械装置的动作控制。

液压油缸广泛应用于冶金、石化、建筑、造船、机械制造等领域。

1.2 液压油缸的结构和工作原理液压油缸通常由缸体、活塞、密封件、进出油口、安装支架等组成。

其工作原理是通过控制油液的流入和流出，使得油缸内部产生一定的压力，从而驱动活塞做直线运动或旋转运动。

第二章：液压油缸设计原理2.1 液压油缸的选型原则在设计液压油缸时，应考虑载荷大小、工作环境、运动速度、活塞行程等因素，选择适合的型号和规格的液压油缸。

2.2 液压油缸的密封性能设计密封性是液压油缸的重要性能指标，设计时应考虑密封件的选择、布局和工作条件，以确保液压油缸的密封可靠性。

2.3 液压油缸的安全性设计在设计液压油缸时，应考虑其在工作过程中可能遇到的过载、压力变化、温度变化等情况，设计相应的安全保护装置和控制系统，以确保液压油缸的安全可靠运行。

第三章：液压油缸的结构设计3.1 缸体和活塞的材料选择液压油缸的缸体和活塞通常由优质碳素钢、合金钢或不锈钢制成，设计时需考虑材料的强度、刚性、耐磨性和耐腐蚀性等性能。

3.2 活塞杆的设计活塞杆是液压油缸的重要部件，设计时需考虑其长度、直径、表面硬度和表面光洁度等参数，以确保活塞杆的工作可靠性和寿命。

3.3 密封件的设计液压油缸的密封件包括活塞密封、杆密封、缸体密封等，设计时需选择适合的密封材料和结构，以确保液压油缸具有良好的密封性能。

第四章：液压油缸的应用和维护4.1 液压油缸的应用范围液压油缸广泛应用于各种工程机械、航空航天、船舶、起重装备、冶金设备等领域，可实现各种复杂机械动作的控制。

4.2 液压油缸的维护和保养液压油缸在使用过程中需要定期检查和维护，包括液压油的更换、密封件的检查、活塞杆的清洁和润滑等，以保证液压油缸的正常工作。

液压缸设计指导书温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验一、设计目的油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。

具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。

因此，广泛应用于工业生产各部门。

其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。

它们所用的都是直线往复运动油缸，即推力油缸。

所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。

通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。

二、设计要求1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。

2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。

计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。

3、说明书要有插图，且插图要清晰、工整，并选取适当此例。

说明书的最后要附上草图。

4、绘制工作图应遵守机械制图的有关规定，符合国家标准。

5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。

三、设计任务设计任务由指导教师根据学生实际情况及所收集资料情况确定。

四、设计依据和设计步骤油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。

不同的机型和工作机构对油缸则有不同的工作要求。

因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容。

主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。

液压缸活塞设计介绍液压缸是一种将液压能转化为机械能的装置。

活塞是液压缸中的一个重要组件，其设计对液压系统的性能至关重要。

本文将探讨液压缸活塞的设计原理和关键要素。

设计原理活塞是液压缸中的移动部件，通过液压油的作用，实现活塞的往复运动。

活塞的设计需要考虑以下几个原则：1. 载荷承受能力：活塞必须能够承受所施加的载荷，以保证液压系统的正常运行。

设计活塞时，需要考虑工作压力、活塞直径、材料强度等因素，以确定活塞的载荷承受能力。

2. 密封性能：活塞在运动过程中需要与液压缸壁保持良好的密封，以防止液压油泄漏。

活塞与液压缸壁之间的间隙要控制在合理的尺寸范围内，同时需使用密封件来保证密封性能。

3. 运动平稳性：活塞的设计要保证在工作过程中运动平稳，避免突然停止、冲击等运动异常情况。

通过考虑摩擦、材料选择、液压油流速等因素，可以提高活塞的运动平稳性。

4. 耐磨性：活塞在长时间使用中会受到磨损，因此需选用耐磨性能好的材料，并进行表面处理以提高耐磨性。

关键要素设计液压缸活塞时，需考虑以下关键要素：1. 活塞直径：活塞直径决定了活塞的承载能力和液压缸的工作压力范围。

大直径的活塞承载能力大，适用于大压力的工作环境。

2. 材料选择：活塞材料应具有足够的强度和耐磨性，常用的材料有铸铁、钢和铝合金等。

3. 密封件：选择合适的密封件对活塞的密封性能至关重要。

常见的密封件有密封圈、活塞环等。

4. 润滑：为保证活塞的运动平稳和减少摩擦，需对活塞表面进行润滑处理。

结论液压缸活塞设计对液压系统的工作性能起着重要影响。

在设计活塞时，需考虑载荷承受能力、密封性能、运动平稳性和耐磨性等原则，并合理选择活塞直径、材料、密封件和润滑方式。

通过合理的设计，可提高液压系统的效率和可靠性。

参考资料：- Smith, M.R. Hydraulics and Pneumatics: A Technician's and Engineer's Guide. Butterworth-Heinemann, 2001.。

液压缸设计步骤和液压缸计算方法档液压缸（油缸）设计步骤：1.确定液压缸的工作参数：包括工作压力、负荷要求、行程长度、作用力、运动速度等。

这些参数可以根据设备的应用需求来确定。

2.选择液压缸的类型：有单作用和双作用两种，单作用液压缸只能在一个方向上产生推或拉力，而双作用液压缸可以在两个方向上产生推拉力。

3.计算活塞直径和活塞杆直径：活塞直径和活塞杆直径是根据负荷要求和工作压力来计算的。

一般来说，活塞直径越大，液压缸的承载能力越大，但也会增加摩擦阻力和油液消耗量。

4.确定液压缸筒体和活塞杆材料：根据工作环境的要求和负荷的性质选择合适的材料，一般常用的材料有铸铁、钢等。

5.完成液压缸内部部件的设计：包括密封件、液压缸密封结构、液压缸的阻尼装置等。

密封结构的设计需要考虑到液压缸的工作环境和工作温度。

6.进行液压缸的强度计算：计算液压缸各个部件的强度，包括活塞杆、筒体和密封结构等。

强度计算需要考虑到工作压力和作用力等参数。

7.进行液压缸的动态计算：根据液压缸的运动速度和所需的加速度等参数，进行液压缸的动态计算。

1.计算缸体容积：液压缸的容积可以通过下式计算得到：V=π/4*D^2*L其中，V为缸体容积，D为活塞直径，L为活塞行程长度。

2.计算活塞面积：根据活塞直径计算活塞面积，可以通过下式计算得到：A=π/4*D^2其中，A为活塞面积，D为活塞直径。

3.计算活塞杆面积：根据活塞杆直径计算活塞杆面积，可以通过下式计算得到：A'=π/4*D'^2其中，A'为活塞杆面积，D'为活塞杆直径。

4.计算推力：根据工作压力和活塞面积计算液压缸的推力，可以通过下式计算得到：F=P*A其中，F为液压缸的推力，P为工作压力，A为活塞面积。

5.计算液压缸的速度：液压缸的速度可以通过可控阀门来调节，一般使用油流量来计算液压缸的速度，可以通过下式计算得到：V=Q/A其中，V为液压缸的速度，Q为油流量，A为活塞面积。

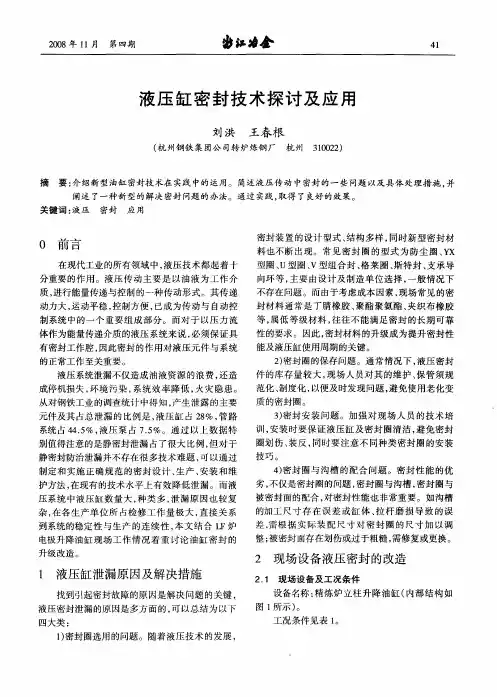

液压缸常用的密封方法
液压缸常用的密封方法包括：
1. O型密封圈：O型密封圈是最常见的液压密封元件，具有简单结构、成本低、密封性能好的特点。

它可以用来密封液体或气体。

2. V型密封圈：V型密封圈与O型密封圈类似，但它的截面形状呈V字形。

V 型密封圈可以提供更好的密封性能，特别是在高速、高温或高压条件下。

3. 膜片密封：膜片密封是通过薄膜片的弹性变形来实现密封的方法。

它通常使用于液压缸的活塞杆密封，可以在较高的工作压力下提供较好的密封性能。

4. 接触密封：接触密封是通过接触两个金属表面来实现密封的方法，通常使用于液压缸的活塞与缸体之间的密封。

接触密封可以提供较高的耐磨性和密封性能。

5. 涂层密封：涂层密封是将一层特殊的密封涂层涂在液压缸的金属表面上，以提供密封效果。

涂层密封可以提高密封性能和耐磨性，延长密封件的使用寿命。

液压缸的密封性能分析与优化设计液压技术在各个工业领域中起着至关重要的作用，而液压缸则是其中不可或缺的关键部件。

液压缸的密封性能对其正常运行和使用寿命有着重要的影响。

本文将着重分析液压缸的密封性能，并提出相关的优化设计思路。

首先，我们来介绍一下液压缸的工作原理。

液压缸通过液压系统提供的液体力量，将液体的动能转化为机械的线性运动力。

在液压缸中，密封件的作用是防止液体泄漏以及阻止外界杂质进入。

因此，液压缸的密封性能直接影响到液压系统的效率和可靠性。

在液压缸的密封件中，O型密封圈是最常见的一种。

其结构简单且价格较为经济，但是密封效果相对较差。

因此，在实际应用中，有时会采用多个O型密封圈或者其他辅助密封结构来提高密封性能。

此外，还可以选择其他类型的密封圈，如V型密封圈、U型密封圈等，以满足不同的应用要求。

然而，即便采用了有效的密封结构，液压缸的密封性能仍然会受到一些因素的影响。

例如，液压缸在工作过程中产生的高压力和高温会对密封件造成一定的损伤，进而导致泄漏。

因此，在液压缸的设计中，需考虑到材料的选择和加工工艺，以提高密封件的耐压性和耐温性。

此外，液压缸的密封性能还与工作介质的性质密切相关。

不同介质的黏度、pH 值和化学性质等都会对密封件产生不同的影响。

因此，在液压缸的设计中，需根据具体的工作条件选择合适的密封材料，并对密封结构进行合理的调整。

在实际应用中，灰尘、颗粒等外界杂质的进入也是影响液压缸密封性能的一个重要因素。

通常情况下，液压缸都会安装有防尘套或保护罩来避免杂质的侵入。

同时，定期清洗和维护也是保持液压缸密封性能的重要措施。

最后，为了进一步优化液压缸的密封性能，我们可以考虑引入一些先进的技术手段。

例如，利用密封润滑剂或者涂层技术来减少密封间的摩擦损耗，提高密封效果；将液压缸与传感器相结合，实现实时监测和控制，从而减少泄漏和故障率等。

综上所述，液压缸的密封性能对液压系统的正常运行具有重要的影响。

通过选择合适的密封结构、材料和工艺，并采取有效的保护措施，我们可以不断优化液压缸的密封性能，从而提高液压系统的工作效率和可靠性。

液压油缸设计手册摘要：1.液压油缸的概述2.液压油缸的设计原理3.液压油缸的主要部件4.液压油缸的设计步骤5.液压油缸的安装与维护6.液压油缸在我国的应用与发展正文：液压油缸是一种将液压能转换为机械能的机械装置，广泛应用于工程机械、汽车、飞机等行业。

本文将详细介绍液压油缸的设计原理、主要部件、设计步骤以及安装与维护。

一、液压油缸的概述液压油缸是将液压能转换为机械能的执行元件，主要由缸体、活塞、密封件、导向套等部件组成。

根据结构形式，液压油缸可分为单杆式和双杆式两种。

二、液压油缸的设计原理液压油缸的工作原理是利用液体在封闭的管道内传递压力，通过活塞上的密封件产生压力差，从而推动活塞产生位移。

液压油缸的设计需要考虑负载、速度、行程、安装空间等因素。

三、液压油缸的主要部件1.缸体：液压油缸的主体部分，承受油压和机械负荷。

2.活塞：在液压油作用下产生位移的部件。

3.密封件：防止液压油泄漏的部件，包括活塞环、缸筒环等。

4.导向套：引导活塞运动，防止活塞与缸体发生摩擦的部件。

5.缓冲装置：吸收液压冲击，保护液压油缸和设备的部件。

四、液压油缸的设计步骤1.确定液压油缸的工作压力、行程、安装方式等参数。

2.选择合适的缸体材料和尺寸。

3.设计活塞及密封件，确定其材料和尺寸。

4.设计导向套，确定其材料和尺寸。

5.设计缓冲装置，确定其类型和参数。

6.根据安装和使用条件，进行强度计算和校核。

7.绘制液压油缸的总装图、零件图和材料清单。

五、液压油缸的安装与维护1.安装前，应对液压油缸进行清洗和检查，确保无损坏和杂质。

2.安装时，应保证各部件的安装位置准确，避免安装误差。

3.使用过程中，应定期检查液压油缸的运行状况，及时更换损坏的密封件和缓冲装置。

4.维护时，应根据使用条件和厂家要求，进行定期保养。

六、液压油缸在我国的应用与发展液压油缸在我国工程机械、汽车、飞机等行业得到了广泛应用，推动了我国相关产业的发展。

随着科技的进步，液压油缸将朝着轻量化、高效率、低噪音、长寿命等方向发展。
