油缸密封的结构及特性-精

液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。

在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。

此篇文章将详细介绍液压油缸的结构与工作原理。

一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。

1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。

缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。

2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。

在缸盖上还配有进口和出口，用于液体的顺序进入和排出。

3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。

活塞与杆连接，使其能够与缸体内的液体进行压力交换。

活塞杆可以分为单向杆、双向杆、中空杆等多个种类。

4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。

密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。

5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。

杆的材料通常采用高强度合金钢或不锈钢等材料。

二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。

液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。

具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。

当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。

在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。

在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

油缸高压密封
油缸高压密封通常是指在液压系统中，用于保持油缸内液体不泄漏而采用的密封装置。

高压密封通常由以下几个部件组成：
1. 密封环：密封环通常是由橡胶或其他弹性材料制成，可以确保在高压下紧密地密封油缸。

密封环的选择要根据工作条件和液体介质来确定。

2. 密封垫片：密封垫片位于密封环的周围，它可以填补密封环与油缸之间的间隙，进一步提高密封效果。

密封垫片通常由金属或橡胶材料制成。

3. 密封剂：在某些情况下，可能需要使用密封剂来填补更大的间隙或不规则表面，以确保良好的密封效果。

密封剂可以是液态或固态，根据具体需求来选择。

为了确保油缸高压密封的有效性，以下几点需要注意：
1. 选择合适的密封材料：根据工作条件和液体介质，
选择耐高压、耐腐蚀的密封材料，以确保密封的可靠性。

2. 适当的安装和维护：密封装置的正确安装和定期维护是保证高压密封效果的重要因素。

确保密封环和垫片的正确位置和良好状态，避免损坏或老化。

3. 检查泄漏：定期检查油缸是否有泄漏现象，如果发现泄漏，及时进行修复或更换密封件，以保持系统的正常运行和安全性。

总之，油缸高压密封对液压系统的正常运行至关重要。

选择合适的密封材料，正确安装和维护密封装置，并定期检查泄漏情况，可以确保油缸的高压密封效果。

油缸密封件种类1. 密封件的概述密封件是一种用于防止液体或气体泄漏的装置，广泛应用于各种机械设备中。

在工业领域中，油缸密封件起着至关重要的作用，主要用于防止液压油缸内部液体泄漏，确保设备的正常运行。

2. 油缸密封件的分类油缸密封件根据其结构和材料的不同可以分为以下几类：2.1 O型圈（O-ring）O型圈是最常见的一种油缸密封件，它采用圆环状截面设计，可以通过压紧在轴或孔壁上实现有效的密封。

O型圈广泛应用于各个行业和领域，并且具有成本低、安装方便、可靠性高等优点。

2.2 V型圈（V-ring）V型圈也是一种常见的油缸密封件，它采用V形截面设计，在安装时可以产生较大的预压力，从而实现良好的密封效果。

V型圈通常用于较大直径轴的密封，能够承受较高的压力和温度。

2.3 活塞密封件活塞密封件位于油缸的活塞和缸筒之间，主要用于防止液体泄漏和气体进入。

根据不同的工作条件和要求，活塞密封件可以采用多种不同的结构和材料，如U型密封圈、Y型密封圈、双向密封圈等。

2.4 静态密封件静态密封件主要用于油缸中两个相对静止的部分之间的密封。

常见的静态密封件有平面垫片、O型圈、方形环等。

静态密封件通常需要承受较大的压力，并具有较好的耐磨性和耐腐蚀性能。

2.5 动态密封件动态密封件主要用于油缸中两个相对运动部分之间的密封。

常见的动态密封件有活塞环、活塞杆油封等。

动态密封件在使用过程中需要承受较大的摩擦力和振动，因此具有良好的耐磨损性和密封性能。

3. 密封件的选型考虑因素在选择油缸密封件时，需要考虑以下几个因素：3.1 工作条件工作条件包括液压油的温度、压力、速度等参数，以及环境的腐蚀性、污染程度等因素。

根据不同的工作条件选择合适的密封件材料和结构，以确保其能够在恶劣环境下正常运行。

3.2 密封效果密封效果是选择密封件的重要指标之一。

不同的密封件材料和结构对于泄漏量的控制能力不同，需要根据具体要求选择合适的密封件，以确保其具有良好的密封效果。

油缸组成结构油缸是一种常见的机械装置，广泛应用于各个领域。

它由多个组成部分构成，每个部分都发挥着重要的作用，保证了油缸的正常运行。

本文将详细介绍油缸的组成结构。

一、油缸筒体油缸筒体是油缸的主要组成部分，通常由钢材制成。

它具有一定的强度和刚度，能够承受内部液压力和外部负荷。

油缸筒体内部经过精密加工，以保证油液的流动顺畅，减少摩擦损失。

同时，油缸筒体外部还经过表面处理，以提高其抗腐蚀能力和美观度。

二、活塞活塞是油缸的关键组成部分之一，通常由金属材料制成。

它与油缸筒体内壁之间形成密封腔，起到分隔油液的作用。

活塞上装有密封圈，以确保密封效果。

活塞上还设有活塞杆，用于连接其他部件或传递力量。

活塞的运动会改变密封腔内的压力，从而实现对液压系统的控制。

三、活塞杆活塞杆是连接活塞和其他部件的重要组成部分。

它通常由高强度合金钢制成，以承受各种复杂的力学应力。

活塞杆在运动过程中，需要具备足够的强度和刚度，以保证系统的安全性和稳定性。

同时，活塞杆上还设有密封装置，以防止液压油泄漏。

四、密封装置密封装置是油缸中的重要组成部分，用于防止液压油泄漏，保持系统的正常工作。

常见的密封装置有密封圈、密封垫等。

它们通常由弹性材料制成，具有较好的密封性和耐磨性。

密封装置的质量和性能直接影响油缸的工作效果和寿命。

五、油液油缸中的油液是油缸工作的重要介质，起到传递力量、润滑和冷却的作用。

油液通常为液压油，具有较高的粘度和抗氧化性能。

在油缸中，油液需要保持清洁和稳定，以确保系统的正常运行。

同时，油液还需要进行定期更换和维护，以保证其性能稳定。

六、支撑装置支撑装置是油缸的重要辅助部件，用于支撑和固定油缸的位置。

常见的支撑装置有支撑脚、支架等。

支撑装置需要具备足够的强度和稳定性，以承受油缸的重量和外部负荷。

同时，支撑装置还需要根据具体情况进行调整和安装，以确保油缸的正常运行。

油缸的组成结构包括油缸筒体、活塞、活塞杆、密封装置、油液和支撑装置。

引言概述：油缸密封在工程领域中具有重要的作用，它可以有效防止液压系统中的油液泄漏、减少能量损耗和提高系统的工作效率。

本文是油缸密封选型指南的第二部分，将继续深入讨论密封选型的相关知识。

通过分析不同的工作条件和要求，为读者提供一些有关油缸密封选型的实用指南。

正文内容：一、工作条件分析1.1液压系统工作压力1.2温度和介质1.3工作速度和频率1.4工作环境和工作负载1.5密封间隙和泄漏要求二、密封材料的选择2.1橡胶密封件2.1.1丁腈橡胶2.1.2丙烯橡胶2.1.3氟橡胶2.2聚氨酯密封件2.2.1氟碳橡胶2.2.2聚酯橡胶2.2.3尼龙密封件2.3金属密封件2.3.1形状密封件2.3.2表面密封件2.3.3洞口密封件三、密封结构的选择3.1单向密封结构3.1.1活塞杆密封结构3.1.2活塞密封结构3.1.3缸体密封结构3.2双向密封结构3.2.1活塞杆密封结构3.2.2活塞密封结构3.2.3缸体密封结构四、密封副的选择4.1密封形式的选择4.1.1拉缸密封副4.1.2推缸密封副4.1.3旋缸密封副4.2密封副材料的选择4.2.1金属密封副4.2.2橡胶密封副4.2.3聚氨酯密封副五、密封性能评估和测试5.1密封性能的目标5.1.1密封效果5.1.2密封寿命5.1.3密封耐磨性5.1.4密封泄漏量5.2密封性能测试方法5.2.1压力测试5.2.2温度测试5.2.3摩擦测试5.2.4泄漏测试总结：选择合适的油缸密封对于液压系统的正常运行和性能优化至关重要。

本文通过分析工作条件、密封材料、密封结构、密封副的选择以及密封性能评估和测试等方面，提供了一个油缸密封选型的指南。

读者在实际应用中，应先根据工作条件对密封材料进行初步筛选，然后在此基础上进一步选择合适的密封结构、密封副，并对密封性能进行充分的评估和测试。

只有选择合适的密封件，才能确保液压系统的高效、稳定和可靠的工作。

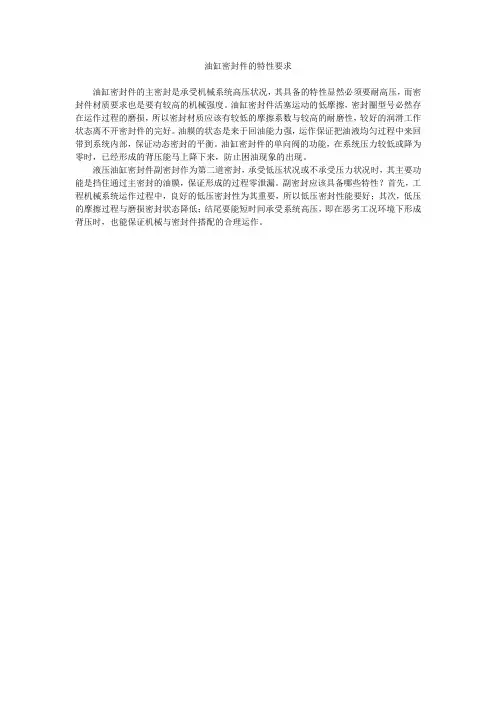

油缸密封件的特性要求
油缸密封件的主密封是承受机械系统高压状况，其具备的特性显然必须要耐高压，而密封件材质要求也是要有较高的机械强度。

油缸密封件活塞运动的低摩擦，密封圈型号必然存在运作过程的磨损，所以密封材质应该有较低的摩擦系数与较高的耐磨性，较好的润滑工作状态离不开密封件的完好。

油膜的状态是来于回油能力强，运作保证把油液均匀过程中来回带到系统内部，保证动态密封的平衡。

油缸密封件的单向阀的功能，在系统压力较低或降为零时，已经形成的背压能马上降下来，防止困油现象的出现。

液压油缸密封件副密封作为第二道密封，承受低压状况或不承受压力状况时，其主要功能是挡住通过主密封的油膜，保证形成的过程零泄漏。

副密封应该具备哪些特性？首先，工程机械系统运作过程中，良好的低压密封性为其重要，所以低压密封性能要好；其次，低压的摩擦过程与磨损密封状态降低；结尾要能短时间承受系统高压，即在恶劣工况环境下形成背压时，也能保证机械与密封件搭配的合理运作。

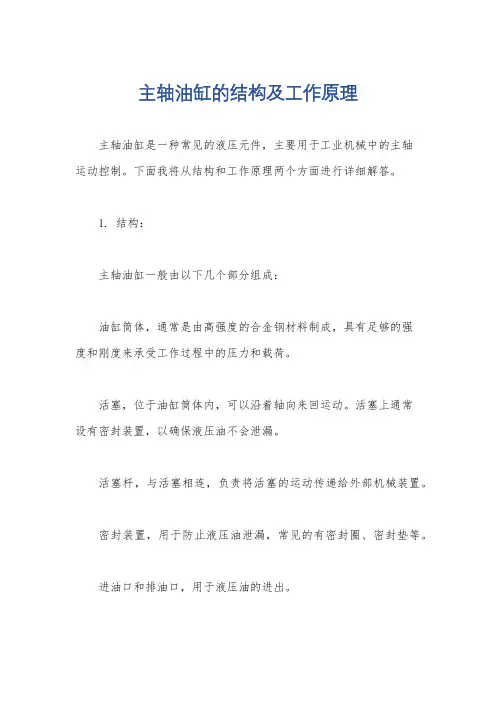

主轴油缸的结构及工作原理
主轴油缸是一种常见的液压元件，主要用于工业机械中的主轴
运动控制。

下面我将从结构和工作原理两个方面进行详细解答。

1. 结构：
主轴油缸一般由以下几个部分组成：
油缸筒体，通常是由高强度的合金钢材料制成，具有足够的强
度和刚度来承受工作过程中的压力和载荷。

活塞，位于油缸筒体内，可以沿着轴向来回运动。

活塞上通常
设有密封装置，以确保液压油不会泄漏。

活塞杆，与活塞相连，负责将活塞的运动传递给外部机械装置。

密封装置，用于防止液压油泄漏，常见的有密封圈、密封垫等。

进油口和排油口，用于液压油的进出。

2. 工作原理：
主轴油缸的工作原理基于液压力的传递和转换。

当液压油从进
油口进入油缸时，由于液压泵的压力作用，液压油将推动活塞向外
运动。

这时，活塞杆也会随之向外伸出，传递运动给外部机械装置。

反之，当液压油从排油口排出时，液压油的压力减小，活塞会受到
外部载荷的作用而向内运动，活塞杆也会随之收回。

主轴油缸的工作过程中，液压油的压力和流量通过液压泵和控
制阀进行调节。

通过调节液压泵的输出压力和流量，可以控制主轴
油缸的运动速度和力量大小。

控制阀则负责控制液压油的进出，以
实现对活塞运动的精确控制。

总的来说，主轴油缸通过液压力的传递和转换，将液压能转化
为机械能，实现主轴的运动控制。

其结构简单可靠，广泛应用于各
种工业机械中。

液压油缸基础知识收藏(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液压油缸基础知识收藏液压油缸在农业机械中已普遍运用，现按结构及用途整理，希望农机操作者多加了解......液压工作油缸按其工作条件要求不同，可把油缸结构设计成多种形式。

常见的有活塞式油缸、柱塞式油缸和复合油缸等结构形式。

(1)活塞式油缸活塞式油缸的结构组成如图1所示。

主要组成零件有：缸体、活塞、活塞杆、端板和密封圈等。

图1 活塞式油缸结构1—端盖板：2—缸体；3—活塞，4一密封环；5—活塞杆； 6—导向套；7—密封圈；8—压盖活塞式油缸在液压传动中应用较多，这种油缸工作时，主要是通过向油缸中活塞两侧交替输送液压油，利用活塞两侧液压油的压力差实现活塞的往复运动。

如果要想加快活塞的前进速度，可把油缸中的回油通过阀的控制，直接输入到进油管中，参加推动活塞工作，实现活塞的快速移动，但活塞的推力减小了许多。

(2) 柱塞式油缸柱塞式油缸的结构如图2所示。

主要组成零件有：缸体、柱塞、导向套、密封胶圈和端压盖等。

图2 柱塞式油缸结构1 —缸体；2—柱塞；3—导向套；4—密封胶圈；5—端压盖柱塞式油缸与活塞式油缸的不同之处是油缸中的活塞由轴式柱塞来代替，这种油缸多用在要求机械行程较长的液压传动中，而且只能是从一个方向输入压力油，单方向加压，形成推力推动柱塞移动。

柱塞的回程有的是靠柱塞本身自重落下，有的是依靠弹簧的弹力推回原位。

通常应用的柱塞式油缸体，其内孔不需要机械精加工，只要把柱塞外圆精磨就可以组装工作。

(3)复合式油缸图3所示充液式合模装置中用的油缸就是一种复合式油缸。

图中移模油缸是柱塞式油缸，当液压油从柱塞孔进人油缸时，使合模装置快速前移；合模接近终止时，当锁模油缸（活塞式油缸）进入液压油缸后，行程速度变慢，使锁模力达到要求吨位。

这种柱塞式和活塞式配合工作的油缸，称之为复合式油缸。

液压增压油缸结构原理液压增压油缸是目前普遍采用的一种液压元件，其结构与工作原理相对简单，但却能够面对高压、高速、双向工作等各种极其苛刻的工况，被广泛应用于冶金、电力、机械、矿山、建筑等行业。

本文将详细介绍液压增压油缸的结构原理，并分析其特点和优点。

1. 主体结构液压增压油缸主要由外围管体、套管、活塞杆、活塞和密封元件等部分组成。

它们通过紧密配合和各自的功能协作来实现液压增压的作用。

外围管体为增压油缸的主体，是由角钢、工字钢等型材焊接而成。

套管是通过连接管与外围管体相结合，作为增压油缸外部液压油的连接端。

活塞杆上装有活塞，通过密封元件与套管连接，从而分隔出内腔和外腔。

液压增压油缸的内腔称为上腔，外腔称为下腔。

2. 液压系统液压增压油缸的液压系统主要由功率机构、控制阀和油路管路组成。

功率机构是液压系统的驱动元件，控制阀则是用来控制液压增压器内部油液流动，并通过油路管路将增压油缸内外的油液相互连接。

1. 低压油液进入增压油缸的下腔，同时下腔内的活塞向上移动，将油液挤压至上腔。

2. 介质油液在上腔内向四面八方传递，使上腔内的压力快速提高，通过液压控制阀，使油液正向流入增压油缸的套管部分，以保持内部压力平稳。

3. 随着上腔内油液压力的增加，上腔内的活塞杆也随之向下移动，直到整个工作过程结束。

需要注意的是，当活塞受到额外的来自工作部件的载荷时，会产生较强的反作用力，这会影响到增压油缸的正常工作。

增压油缸必须设计为双向工作的，并根据实际情况调整其内部压力，以保证其稳定性和可靠性。

三、液压增压油缸的特点和优点1. 高压能力液压增压油缸的增压能力高，可以支持高达2千兆帕的压力值，这超出了常见的一般液压设备的工作测试要求。

在一些高时间、高速、高压的自动化生产线上，液压增压油缸可以胜任各项要求。

2. 双向工作液压增压油缸可以双向工作，通常是额定压力的2/3至3/4。

并且能够稳定性地实现其工作，且具有精确度高的特点。

3. 高效输出液压增压油缸通过增压油液来提供较大的力或力矩输出，相比于机械设备等其他方式，其效率更高、精度更高、速度更快。

第四章液压油缸类型与特点第一节液压缸的工作原理、类型和特点液压缸是液压系统中的执行元件，它的职能是将液压能转换成机械能。

液压缸的输入量是液体的流量和压力，输出量是直线速度和力。

液压缸的活塞能完成往复直线运动，输出有限的直线位移。

一、液压缸的工作原理液压缸的工作原理见图4-1。

图4-1液压缸的工作原理液压缸由缸筒1、活塞2、活塞杆3、端盖4、活塞杆密封件5等主要部件组成。

6为进出油口。

其它结构的活塞式液压缸的主要零件如图4-1所示结构类似。

若缸筒固定，左腔连续地输入压力油，当油的压力足以克服活塞杆上的所有负载时，活塞以v连续向右运动，活塞杆对外界做功。

速度1v向左运动，活塞杆也对外界做功。

这样，完成了反之，往右腔输入压力油时，活塞以速度2一个往复运动。

这种液压缸叫做缸筒固定缸。

若活塞杆固定，左腔连续地输入压力油时，则缸筒向左运动。

当往右腔连续地通入压力油时，则缸筒右移。

这种液压缸叫活塞杆固定缸。

本章所论及的液压缸，除特别指明外，均以缸筒固定，活塞杆运动的液压缸为例。

由此可知，输入液压缸的油必须具有压力p和流量q。

压力用来克服负载，流量用来形成一定的运动速度。

输入液压缸的压力和流量就是给缸输入液压能；活塞作用于负载的力和运动速度就是液压缸输出的机械能。

因此，缸输入的压力p，流量q，以及输出作用力F和速度v是液压缸的主要性能参数。

二、液压缸的分类为了满足各种主机的不同用途，液压缸有多种类型。

按供油方向分，可分为单作用缸和双作用缸。

单作用缸只是往缸的一侧输入高压油，靠其它外力使活塞反向回程。

双作用缸则分别向缸的两侧输入压力油。

活塞的正反向运动均靠液压力完成。

按结构形式分，可分为活塞缸、柱塞缸、摆动缸和伸缩套筒缸。

按活塞杆的形式分，可分为单活塞杆缸和双活塞杆缸。

按缸的特殊用途分，可分为串联缸、增压缸、增速缸、步进缸等。

此类缸都不是一个单纯的缸筒，而是和其它缸筒和构件组合而成，所以从结构的观点看，这类缸又叫组合缸。

少了些密封圈？油缸间隙密封与静压支撑密封技术，附视频普通油缸活塞杆密封采用主密封、副密封、防尘圈、导向环等确保密封效果，今天我们想介绍的是两种不同的密封结构型式：环状间隙密封和静压支撑轴承密封。

Servofloat ® - 环状间隙密封Servofloat ® 配有摩擦最小的环状间隙密封。

在Servofloat ®密封件中，液压腔内的压力通过一个狭窄的节流间隙无接触地向外导出。

无需外部压力供给。

Servofloat的液压缸几乎没有摩擦。

在特别慢的和很快的运动时，它们可以产生向外的无接触的逐级压力降低，并且泄漏小、定位精度和重复精度高，没有粘滑现象。

在这种密封组合装置中，在环状间隙密封中形成一股流体动力的油流，致使密封无金属接触地围绕着活塞杆径向浮动。

由于所存在的压力，缸的密封套通过一个节流间隙产生变形，并产生一个只有百分之几毫米的无接触的密封间隙。

但是这种方法只有通过几微米的生产精度才能发挥作用。

否则会因为泄漏而导致很大的液压损失。

漏出的油无压力地通过一个集油接头回流到系统中去。

取消接触的加压密封可以最大程度地减小液压缸中的粘滑摩擦。

+ 导向系统：PTFE 导向环= 接触的导向元件+ 密封系统：环状间隙密封, 功能油封, 防尘圈+ 活塞的密封系统：节流间隙, 无密封Servofloat ® 活塞杆密封结构示意图Servofloat视频演示Servobear ® - 静压支撑活塞杆导向Servobear ® 配有用于高侧向力的静压活塞杆导向。

对于Servobear ®来说,密封件和活塞杆导向互为一体。

活塞杆悬浮在一层油膜上，与导向不接触。

通过这条狭窄的轴承间隙，压力降低。

静压轴承的压力供给由压力系统内部提供。

在Servobear密封组合装置中，活塞杆通过四个通道中的压力作用而被液压浮动。

此时活塞杆导向装置和密封是唯一的结构件。

只有防尘圈可能引起可以忽略不计的极小量的摩擦。
