2021届高三物理一轮复习题型分类练习卷：磁场及其描述安培力

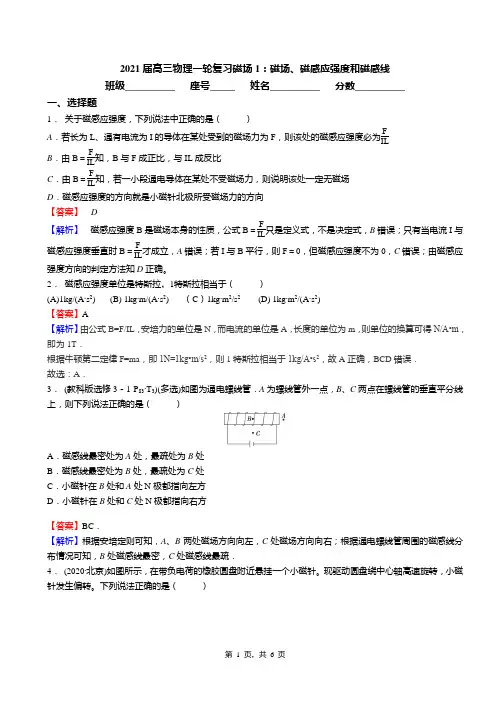

2021届高三物理一轮复习磁场1：磁场、磁感应强度和磁感线班级__________ 座号_____ 姓名__________ 分数__________ 一、选择题1．关于磁感应强度，下列说法中正确的是（）A．若长为L、通有电流为I的导体在某处受到的磁场力为F，则该处的磁感应强度必为F ILB．由B＝FIL知，B与F成正比，与IL成反比C．由B＝FIL知，若一小段通电导体在某处不受磁场力，则说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向【答案】D【解析】磁感应强度B是磁场本身的性质，公式B＝FIL只是定义式，不是决定式，B错误；只有当电流I与磁感应强度垂直时B＝FIL才成立，A错误；若I与B平行，则F＝0，但磁感应强度不为0，C错误；由磁感应强度方向的判定方法知D正确。

2．磁感应强度单位是特斯拉，1特斯拉相当于（）(A)1kg/(A·s2)(B) 1kg·m/(A·s2)（C）1kg·m2/s2 (D) 1kg·m2/(A·s2)【答案】A【解析】由公式B=F/IL，安培力的单位是N，而电流的单位是A，长度的单位为m，则单位的换算可得N/A•m，即为1T．根据牛顿第二定律F=ma，即1N=1kg•m/s2，则1特斯拉相当于1kg/A•s2，故A正确，BCD错误．故选：A．3．(教科版选修3－1·P83·T3)(多选)如图为通电螺线管．A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是（）A．磁感线最密处为A处，最疏处为B处B．磁感线最密处为B处，最疏处为C处C．小磁针在B处和A处N极都指向左方D．小磁针在B处和C处N极都指向右方【答案】BC．【解析】根据安培定则可知，A、B两处磁场方向向左，C处磁场方向向右；根据通电螺线管周围的磁感线分布情况可知，B处磁感线最密，C处磁感线最疏．4．(2020·北京)如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针。

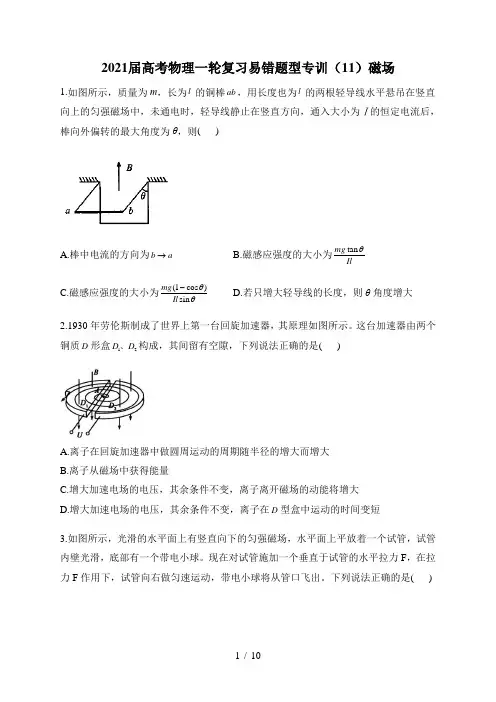

1 / 10 2021届高考物理一轮复习易错题型专训（11）磁场 1.如图所示，质量为m，长为l的铜棒ab，用长度也为l的两根轻导线水平悬吊在竖直

向上的匀强磁场中，未通电时，轻导线静止在竖直方向，通入大小为Ⅰ的恒定电流后，棒向外偏转的最大角度为θ，则( )

A.棒中电流的方向为ba B.磁感应强度的大小为tanmgIl C.磁感应强度的大小为(1cos)sinmgIl D.若只增大轻导线的长度，则θ角度增大 2.1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示。这台加速器由两个铜质D形盒12DD、构成，其间留有空隙，下列说法正确的是( )

A.离子在回旋加速器中做圆周运动的周期随半径的增大而增大 B.离子从磁场中获得能量 C.增大加速电场的电压，其余条件不变，离子离开磁场的动能将增大 D.增大加速电场的电压，其余条件不变，离子在D型盒中运动的时间变短

3.如图所示，光滑的水平面上有竖直向下的匀强磁场，水平面上平放着一个试管，试管内壁光滑，底部有一个带电小球。现在对试管施加一个垂直于试管的水平拉力F，在拉力F作用下，试管向右做匀速运动，带电小球将从管口飞出。下列说法正确的是( ) 2 / 10

A.小球带负电 B.小球离开试管前，洛伦兹力对小球做正功 C.小球离开试管前的运动轨迹是一条抛物线 D.维持试管做匀速运动的拉力F应为恒力 4.如图所示，大量质量为m、带电荷量为q的离子通过宽度为d的狭缝，沿着与边界垂

直的方向进入磁感应强度大小为B的匀强磁场中，已知离子进入磁场的速度大小Bqdvm，不考虑离子间的相互作用和离子的重力。则带电离子在磁场中可能经过的区

域的面积是( )

A.2π3()38d B.2(6)π314d C.2π3()64d D.2π3(1)64d 5.如图（a）所示，在半径为R的虚线区域内存在周期性变化的磁场，其变化规律如图

（b）所示.薄挡板MN两端点恰在圆周上，且MN所对的圆心角为120°.在0t时，一质量为m、电荷量为q的带电粒子，以初速度v从A点沿直径AOB射入场区，运动到圆

磁场的描述·磁场对电流的作用一、选择题(本题共8小题,每小题8分,共64分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求.全部选对的得8分,选对但不全的得5分,有选错的得0分)1.在磁场中某区域的磁感线,如图所示,则()A.a、b两处的磁感应强度的大小不等,B a>B bB.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处受力一定比放在b处受力小解析:磁感线的疏密反映了磁感应强度的弱强,按照题图应有B a<B b,选项B正确;同一导线所受安培力除与磁感应强度的大小有关外,还与导线在磁场中的位置有关,选项C、D错误.答案:B2.(2014·陕西宝鸡质检)如图所示,将一个半径为R的金属圆环串联接入电路中,电路中的电流为I,接入点a、b是圆环直径上的两个端点,流过圆弧acb和adb的电流相等.金属圆环处在磁感应强度为B的匀强磁场中,磁场方向与圆环所在的平面垂直.则金属圆环受到的安培力为()A.0B.πBIRC.2πBIRD.2BIR解析:隔离金属圆环的上半部分,其中的电流为,所受安培力为B··2R=BIR;同理,金属圆环的下半部分所受的安培力也为BIR,两部分所受的安培力方向相同,所以金属圆环受到的安培力为2BIR,选项D正确.答案:D3.(2014·上海联考)如图,两根互相平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流.A、O、B在M、N的连线上,O为MN的中点,C、D位于MN的中垂线上,且A、B、C、D到O点的距离均相等.关于以上几点处的磁场,下列说法正确的是()A.O点处的磁感应强度为零B.A、B两点处的磁感应强度大小相等,方向相反C.C、D两点处的磁感应强度大小相等,方向相同D.A、C两点处磁感应强度的方向不同解析:由安培定则可知,两导线在O点产生的磁场均竖直向下,合磁感应强度一定不为零,选项A错;由安培定则,两导线在A、B两处产生的磁场方向均竖直向下,由于对称性,电流M在A处产生磁场的磁感应强度等于电流N在B处产生磁场的磁感应强度,同时电流M在B处产生磁场的磁感应强度等于电流N在A处产生磁场的磁感应强度,所以A、B两处磁感应强度大小相等、方向相同,选项B错;根据安培定则,两导线在C、D两处产生的磁场方向分别垂直于C、D两点与两导线的连线方向,如图所示,且产生的磁场的磁感应强度相等,由平行四边形定则可知,C、D两点处的磁感应强度大小相等,方向相同,选项C正确;A、C两处磁感应强度的方向均竖直向下,选项D错.答案:C4.如图所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等、方向垂直纸面向里.通过直导线产生磁场的磁感应强度B=,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量,则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴负方向D.垂直R,指向x轴正方向解析:根据平行电流之间的相互作用,平行直导线电流方向相同时,导线间存在相互引力作用,根据对称性,P、Q分别与R之间的力大小相等,方向对称,再根据平行四边形定则,通电导线R 受到的磁场力的方向垂直R,指向y轴负方向,因此A正确.答案:A5.如图所示的天平可用来测定磁感应强度,天平的右臂下挂有一个矩形线圈,宽为l,共N匝,线圈的下部悬在匀强磁场中,磁场方向垂直纸面,当线圈中通有电流I(方向如图)时,在天平的左、右两边加上质量各为m1、m2的砝码,天平平衡,当电流反向(大小不变)时,右边再加上质量为m 的砝码后,天平重新平衡.由此可知()A.磁感应强度的方向垂直纸面朝里,大小为-B.磁感应强度的方向垂直纸面朝里,大小为C.磁感应强度的方向垂直纸面朝外,大小为-D.磁感应强度的方向垂直纸面朝外,大小为解析:由于电流反向后需在右边加上砝码才能重新平衡,故知原先安培力向下,由左手定则可判断磁场方向为垂直于纸面向里,又由天平平衡条件可推出mg=2NBIl,故B=.答案:B6.如图所示,在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来,此时磁铁对水平面的压力为F N1,现在磁铁左上方位置固定一导体棒,当导体棒中通以垂直纸面向里的电流后,磁铁对水平面的压力为F N2,则以下说法正确的是()A.弹簧长度将变长B.弹簧长度将变短C.F N1>F N2D.F N1<F N2解析:画出导体棒所在处的磁感线方向,用左手定则可判断出条形磁铁对导体棒的安培力斜向右下,由牛顿第三定律可知,导体棒对条形磁铁的安培力斜向左上,所以弹簧长度将变短,F N1>F N2,选项B、C正确.答案:BC7.如图所示,有两根长为L、质量为m的细导体棒a、b,a被水平放置在倾角为α=45°的光滑斜面上,b被水平固定在与a在同一水平面的另一位置,且a、b平行,它们之间的距离为x.当两细棒中均通以电流强度为I的同向电流时,a恰能在斜面上保持静止,则下列说法正确的是()A.b的电流在a处产生的磁场的方向向上B.b的电流在a处产生的磁场的大小为C.若保持a、b中的电流大小和方向不变,使b上移,a仍能保持静止D.若保持a、b中的电流大小和方向不变,使b下移,a将不能保持静止解析:由安培定则可知,a处的磁感应强度方向为竖直向上,选项A正确;对a由力平衡条件得,mg sin45°=BIL cos45°,知B=,选项B错误;若b上移,则其在a处的磁场减弱,安培力与斜面的夹角β减小,mg sin45°=BIL cosβ成立,即a仍能保持静止,选项C正确;若b下移,则其在a处的磁场减弱,安培力与斜面的夹角β增大,mg sin45°=BIL cosβ不成立,即a不能保持静止,选项D正确.答案:ACD8.如图甲所示,电流恒定的通电直导线MN,垂直平放在两条相互平行的水平光滑长导轨上,电流方向由M指向N,在两轨间存在着竖直磁场,取垂直纸面向里的方向为磁感应强度的正方向,当t=0时导线恰好静止,若B按如图乙所示的余弦规律变化,下列说法正确的是()A.在最初的一个周期内,导线在导轨上做往复运动B.在最初的一个周期内,导线一直向左运动C.在最初的半个周期内,导线的加速度先增大后减小D.在最初的半个周期内,导线的速度先增大后减小解析:由安培力的表达式F=BIL结合题图乙可知,安培力F在一个周期内随磁感应强度B的变化而变化,在前周期内,安培力F方向不变,大小变小,加速度方向不变,大小变小,由于初速度为零,所以在水平方向上做变加速直线运动;在周期到周期内,磁场方向改变,安培力方向改变,加速度方向改变,速度减小,至周期时速度减小到零,所以D项正确;而后在周期到周期内,MN反向加速,在一个周期结束时又回到原来的位置,即做往复运动,所以A项正确.答案:AD二、论述·计算题(本题共2小题,共36分)9.(18分)有一长l=0.50 m、质量m=10 g的通电导线cd,由两根绝缘细线水平悬挂在匀强磁场中的z轴上,如图所示.z轴垂直纸面向外,g取10 m/s2.求:(1)当磁感应强度B1=1.0 T,方向与x轴负方向相同时,要使悬线中张力为零,cd中通入的电流I1的大小和方向.(2)当cd中通入方向由c到d大小I2=0.40 A的电流,这时磁感应强度B2=1.0 T,方向与x轴正方向相同,当cd静止时悬线中的张力是多大?(3)当cd中通入方向由c到d的大小I3=0.10 A的电流,若磁场方向垂直z轴,且与y轴负方向夹角为30°,与x轴正方向夹角为60°,磁感应强度B3=2.0 T,则导线cd静止时悬线中的张力又是多大?解析:(1)要使悬线的张力为零,导线cd受到的安培力必须与重力平衡,有mg=B1I1l所以I1=A=0.20A由左手定则可判定cd中的电流方向由c到d.(2)根据题意,由左手定则可判定此时cd受到竖直向下的安培力.当cd静止时,有mg+B2I2l=2F T所以F T=N=0.15N.(3)根据题意,作出导线cd所受重力、安培力如图所示.这时cd受到的安培力大小F3=B3I3l所以F3=2.0×0.10×0.50N=0.10N=mg又因F3的方向与B3的方向垂直,因此F合的方向与mg的方向夹角为30°.所以2F T'=F合=2mg cos30°F T'=mg cos30°≈0.09N即此时每根悬线中的张力大小为0.09N,悬线与y轴负方向的夹角为30°,即导线cd受安培力作用后使悬线向x轴负方向偏转30°角.答案:(1)0.20 A方向由c到d(2)0.15 N(3)0.09 N10.(18分)(2014·江苏苏州模拟)如图所示为一电流表的原理示意图.质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连,绝缘弹簧劲度系数为k.在矩形区域ABCD内有匀强磁场,磁感应强度大小为B,方向垂直纸面向外.与MN的右端N连接的一绝缘轻指针可指示标尺上的读数,MN的长度大于.当MN中没有电流通过且处于平衡状态时,MN与矩形区域的CD边重合,当MN中有电流通过时,指针示数可表示电流强度.(1)当电流表示数为零时,弹簧伸长多少?(重力加速度为g)(2)若要电流表正常工作,MN的哪一端应与电源正极相接?(3)若k=2.0 N/m,m,=0.050 m,B=0.20 T,此电流表的量程是多少?(不计通电时电流产生的磁场的作用)(4)若将(3)中量程扩大1倍,磁感应强度应变为多大?解析:(1)设当电流表示数为零时,弹簧的伸长量为Δx,则有mg=kΔx, ①解得Δx=. ②(2)为使电流表正常工作,作用于通有电流的金属棒MN的安培力必须向下,因此M端应接正极.(3)设电流表满偏时通过MN的电流为I m,则有BI m+mg=k(+Δx), ③联立并代入数据得I m=2.5A.④(4)设量程扩大后,磁感应强度变为B',则有2B'I m+mg=k(+Δx), ⑤解得B'=. ⑥代入数据得B'=0.10T.答案:(1)(2)M端(3)2.5 A(4)0.10 T三、选做题(10分)11.如图所示是一种电磁泵,泵体是一个长方体,端面是一个边长为δ的正方形,ab长为l,上下两面接在电源上,电压为U(内阻不计),磁感应强度为B的磁场指向cdfe面,液体的电阻率为ρ,密度为D(液体原来不导电,在泵头通入导电剂后才导电).求:(1)最大抽液高度.(2)每秒钟抽液的质量.解析:(1)泵体内液体的电阻为R=通过泵的电流为I=.通电液体受到的安培力F=BIδ=.安培力产生的压强p=.对液体来说,压强p=Dgh.液面上升到最大高度时,安培力与液体重力产生的压强应是相等的,即=Dgh,所以h=.(2)在阻力不计的情况下,电磁泵所做的功应该等于液体重力势能的增加,有mgh=·t,所以.答案:(1)(2)。

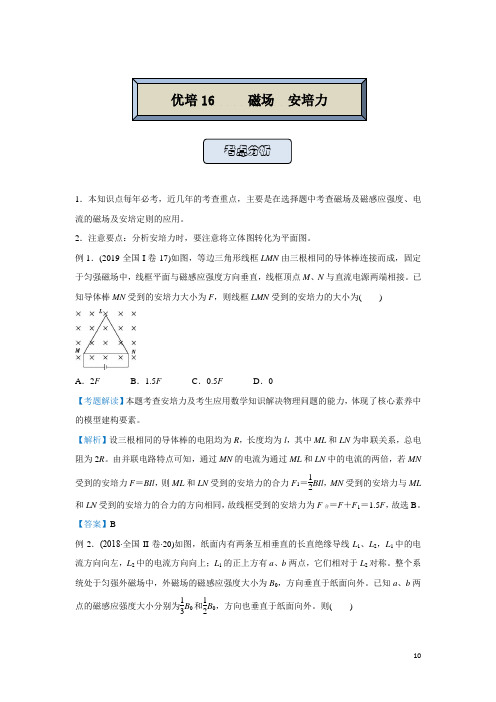

101．本知识点每年必考，近几年的考查重点，主要是在选择题中考查磁场及磁感应强度、电流的磁场及安培定则的应用。

2．注意要点：分析安培力时，要注意将立体图转化为平面图。

例1．(2019·全国I 卷·17)如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接。

已知导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为()A ．2FB ．1.5FC ．0.5FD ．0【考题解读】本题考查安培力及考生应用数学知识解决物理问题的能力，体现了核心素养中的模型建构要素。

【解析】设三根相同的导体棒的电阻均为R ，长度均为l ，其中ML 和LN 为串联关系，总电阻为2R 。

由并联电路特点可知，通过MN 的电流为通过ML 和LN 中的电流的两倍，若MN受到的安培力F ＝BIl ，则ML 和LN 受到的安培力的合力F 1＝12BIl ，MN 受到的安培力与ML 和LN 受到的安培力的合力的方向相同，故线框受到的安培力为F 合＝F ＋F 1＝1.5F ，故选B 。

【答案】B例2．(2018∙全国II 卷∙20)如图，纸面内有两条互相垂直的长直绝缘导线L 1、L 2，L 1中的电流方向向左，L 2中的电流方向向上；L 1的正上方有a 、b 两点，它们相对于L 2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外。

已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0，方向也垂直于纸面向外。

则( ) 优培16 磁场 安培力考点分析。

高考物理一轮复习《安培力》典型题(精排版)1．直导线ab放在如图所示的水平导体框架上，构成一个闭合回路．长直导线cd 和框架处在同一个平面内，且cd和ab平行，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是( )A．电流肯定在增大，不论电流是什么方向B．电流肯定在减小，不论电流是什么方向C．电流大小恒定，方向由c到dD．电流大小恒定，方向由d到c2．如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I 方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是( ) A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场3．如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将( )A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线4．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力( )A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB5．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键S闭合后，A受到通电螺线管磁场的作用力的方向是( )A．水平向左B．水平向右C．竖直向下D．竖直向上6．如图所示，在倾角为α的光滑斜面上，垂直斜面放置一根长为L、质量为m的直导线，当通以电流I时，欲使导线静止在斜面上，外加匀强磁场B的大小和方向可能是( )A．B＝mg tan α/IL，方向垂直斜面向上B．B＝mg sin α/IL，方向垂直斜面向下C．B＝mg tan α/IL，方向竖直向上D．B＝mg/IL，方向水平向右7．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边8．如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是( )A．在最初的一个周期内，导线在导轨上做往复运动B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小D．在最初的半个周期内，导线的速度先增大后减小9．如图所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是( )10．如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和滑动变阻器．电源电动势E＝12 V，内阻为r＝1.0 Ω.一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s2，要保持金属棒在导轨上静止，求：(1)金属棒所受到的安培力；(2)通过金属棒的电流；(3)滑动变阻器R接入到电路中的阻值．11．磁流体推进船的动力来源于电流与磁场间的相互作用．图甲是在平静海面上某实验船的示意图，磁流体推进器由磁体、电极和矩形通道(简称通道)组成．如图乙所示，通道尺寸a＝2.0 m、b＝0.15 m、c＝0.10 m．工作时，在通道内沿z轴正方向加B＝8.0 T的匀强磁场；沿x轴负方向加匀强电场，使金属板间的电压U＝99.6 V；海水沿y轴方向流过通道．已知海水的电阻率ρ＝0.20 Ω·m.(1)船静止时，求电源接通瞬间推进器对海水推力的大小和方向；(2)船以v s＝5.0 m/s的速度匀速前进．若以船为参照物，海水以5.0 m/s的速率涌入进水口，由于通道的截面积小于进水口的截面积，在通道内海水速率增加到v d＝8.0 m/s.求此时两金属板间的感应电动势U感；(3)船行驶时，通道中海水两侧的电压按U′＝U－U感计算，海水受到电磁力的80%可以转化为对船的推力．当船以v s＝5.0 m/s的速度匀速前进时，求海水推力的功率．高考物理一轮复习《安培力》典型题(精排版)1．解析：导线ab向左滑动，说明通过回路的磁通量在减小，通过回路的磁感应强度在减弱，通过cd的电流大小在减小，与电流方向无关．答案：B2．解析：为使F＝0，则F安必竖直向上且F安＝mg，由左手定则可判定磁场一定是垂直纸面向里，故选项C正确．答案：C3．答案：A4．解析：由左手定则可判断，导线所受磁场力方向沿纸面向上，C、D错；导线的有效长度为ad的长度，即L有效＝(2＋1)L，故安培力的大小为F＝(2＋1)BIL，因此选A.答案：A5．解析：电键闭合后根据安培定则可判定导线所在位置处磁感线的方向为水平向右，再由左手定则判定导线受到安培力的方向为竖直向下，C项正确．答案：C6．解析：导线在重力、支持力和安培力三力作用下平衡，当磁场方向垂直斜面向上时，安培力沿斜面向下，三力不可能平衡，A错；当磁场方向垂直斜面向下时安培力沿斜面向上，则有mg sin α＝BIL，故B＝mg sin α/IL，B项正确；当磁场方向竖直向上时，安培力水平向右，三力不可能平衡，C错；若磁场方向水平向右时，安培力竖直向下，三力也不可能平衡，D错．答案：B7．解析：根据安培定则，a、b在c处产生的磁场分别为垂直于ac连线斜向下和垂直于bc连线斜向下并且大小相等，由平行四边形定则可确定c处合磁场方向向下，又根据左手定则，可判定c处直导线所受安培力方向垂直于ab边，指向左边，所以C项正确．答案：C8．解析：由安培力的表达式F ＝BIL 结合图乙可知，安培力F 在一个周期内随磁感应强度B 的变化而变化，在前14周期内，安培力F 方向不变，大小变小，加速度方向不变，大小变小，由于初速度为零，所以在水平方向上做变加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，所以D 正确；而后在12周期到34周期内，MN 反向加速，在一个周期结束时又回到原来的位置，所以A 正确．答案：AD9．解析：当F f ＝μBIL ＝μBLkt ＜mg 时，棒沿导轨向下加速；当F f ＝μBLkt ＞mg 时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f ＝μBLkt ；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f ＝mg ，故选项C 正确．答案：C10．解析：金属棒静止在金属导轨上受力平衡，如图所示． (1)F 安＝mg sin 30° F 安＝0.1 N (2)由F 安＝BIL 解得I ＝F 安BL＝0.5 A (3)设变阻器接入电路的阻值为R ，根据闭合电路欧姆定律E ＝I (R ＋r )解得R ＝EI－r ＝23 Ω答案：(1)F 安＝0.1 N (2)I ＝0.5 A (3)R ＝23 Ω11．解析：(1)根据安培力公式，推力F 1＝BI 1b ，其中I 1＝U R ，R ＝ρbac，则F 1＝B U Rb ＝Uac ρB ＝796.8 N ，对海水推力的方向沿y 轴正方向(向右)．(2)U 感＝Bbv d ＝9.6 V.(3)根据欧姆定律，I2＝U′R＝U－Bvdb acρb＝600 A，安培推力F2＝BI2b＝720 N，对船的推力F＝80%F2＝576 N，推力的功率P＝Fv s＝80%F2v s＝2 880 W.答案：(1)796.8 N，沿y轴正方向(2)9.6 V (3)2 880 W。

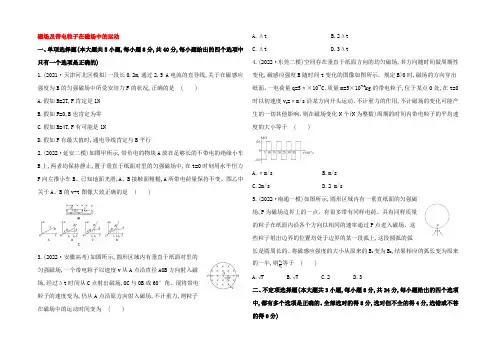

磁场及带电粒子在磁场中的运动一、单项选择题(本大题共5小题,每小题8分,共40分,每小题给出的四个选项中只有一个选项是正确的)1.(2021·天津河北区模拟)一段长0.2m,通过2.5 A电流的直导线,关于在磁感应强度为B的匀强磁场中所受安培力F的状况,正确的是( )A.假如B=2T,F肯定是1NB.假如F=0,B也肯定为零C.假如B=4T,F有可能是1ND.假如F有最大值时,通电导线肯定与B平行2.(2022·延安二模)如图甲所示,带负电的物块A放在足够长的不带电的绝缘小车B上,两者均保持静止,置于垂直于纸面对里的匀强磁场中,在t=0时刻用水平恒力F向左推小车B。

已知地面光滑,A、B接触面粗糙,A所带电荷量保持不变。

图乙中关于A、B的v-t图像大致正确的是( )3.(2022·安徽高考)如图所示,圆形区域内有垂直于纸面对里的匀强磁场,一个带电粒子以速度v从A点沿直径AOB方向射入磁场,经过Δt时间从C点射出磁场,OC与OB成60°角。

现将带电粒子的速度变为,仍从A点沿原方向射入磁场,不计重力,则粒子在磁场中的运动时间变为( ) A.Δt B.2ΔtC.ΔtD.3Δt4.(2022·东莞二模)空间存在垂直于纸面方向的均匀磁场,其方向随时间做周期性变化,磁感应强度B随时间t变化的图像如图所示。

规定B>0时,磁场的方向穿出纸面。

一电荷量q=5π×10-7C、质量m=5×10-10kg的带电粒子,位于某点O处,在t=0时以初速度v0=πm/s沿某方向开头运动。

不计重力的作用,不计磁场的变化可能产生的一切其他影响。

则在磁场变化N个(N为整数)周期的时间内带电粒子的平均速度的大小等于( )A.πm/sB.m/sC.2m/sD.2 m/s5.(2022·南通一模)如图所示,圆形区域内有一垂直纸面的匀强磁场,P为磁场边界上的一点。

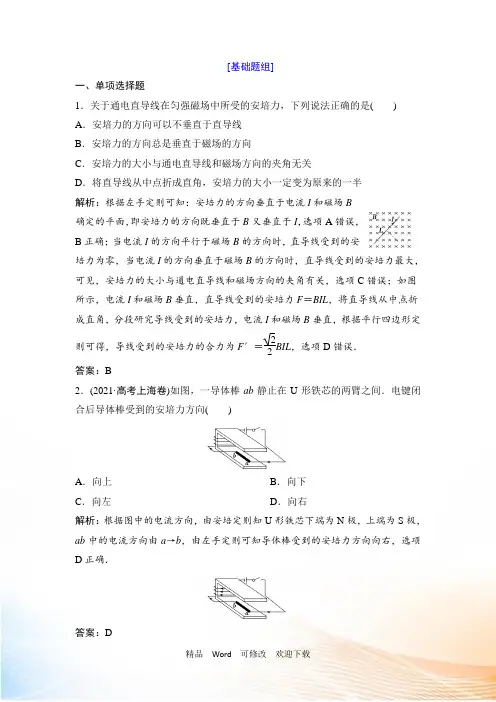

[基础题组]一、单项选择题1．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是() A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半解析：根据左手定则可知：安培力的方向垂直于电流I和磁场B确定的平面，即安培力的方向既垂直于B又垂直于I，选项A错误，B正确；当电流I的方向平行于磁场B的方向时，直导线受到的安培力为零，当电流I的方向垂直于磁场B的方向时，直导线受到的安培力最大，可见，安培力的大小与通电直导线和磁场方向的夹角有关，选项C错误；如图所示，电流I和磁场B垂直，直导线受到的安培力F＝BIL，将直导线从中点折成直角，分段研究导线受到的安培力，电流I和磁场B垂直，根据平行四边形定则可得，导线受到的安培力的合力为F′＝22BIL，选项D错误．答案：B2．(2021·高考上海卷)如图，一导体棒ab静止在U形铁芯的两臂之间．电键闭合后导体棒受到的安培力方向()A．向上B．向下C．向左D．向右解析：根据图中的电流方向，由安培定则知U形铁芯下端为N极，上端为S极，ab中的电流方向由a→b，由左手定则可知导体棒受到的安培力方向向右，选项D正确．答案：D3．(2022·湖南师大附中月考)如图所示，两根平行放置、长度均为L 的直导线a 和b ，放置在与导线所在平面垂直的匀强磁场中．当a 导线通有电流大小为I 、b 导线通有电流大小为2I ，且电流方向相反时，a 导线受到的磁场力大小为F 1，b 导线受到的磁场力大小为F 2，则a 通电导线的电流在b 导线处产生的磁感应强度大小为( )A.F 22ILB.F 1ILC.2F 1－F 22ILD.2F 1－F 2IL解析：a 、b 导线中电流方向相反，两导线之间的磁场力为斥力，设大小为F ，对a 有F 1＝F ＋BIL ，对b 有F 2＝F ＋2BIL ，解得F ＝2F 1－F 2，对于导线b ，F ＝2F 1－F 2＝B ′·2IL ，解得B ′＝2F 1－F 22IL ，故C 正确．答案：C4．如图所示，用天平测量匀强磁场的磁感应强度．下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方．线圈中通有大小相同的电流，天平处于平衡状态．若磁场发生微小变化，天平最容易失去平衡的是( )解析：由题图可知，A 图中线圈回路在磁场中的有效长度L 最长，由F ＝nBIL 可知，磁场发生相同微小变化的前提下，A 中安培力的变化量最大，最容易失去平衡，A 正确．答案：A5．如图所示，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为E 0的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计．为使ab 棒静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为( ) A.mgR E 0L ，水平向右 B.mgR cos θE 0L ，垂直于回路平面向上C.mgR tan θE 0L ，竖直向下 D.mgR sin θE 0L ，垂直于回路平面向下 解析：对金属棒受力分析，受重力、支持力和安培力，如图所示．由图看出，当安培力沿斜面向上时，有最小值，此时磁感应强度的方向是垂直于回路平面向下．安培力的最小值F A ＝mg sin θ，故磁感应强度的最小值B ＝F A IL ＝mg sin θIL ，根据欧姆定律，有E 0＝IR ，故B ＝mgR sin θE 0L .故选项D 正确．答案：D二、多项选择题6．(2022·河南重点中学联考)如图所示，将长度为L 的直导线放置在y 轴上，当通以大小为I 、沿y 轴负方向的电流后，测得其受到的安培力大小为F 、方向沿x 轴正方向，则匀强磁场的磁感应强度可能为( )A ．沿z 轴正方向，大小为2F ILB ．在xOy 平面内，大小为2F ILC ．在zOy 平面内，大小为2F ILD ．在zOy 平面内，大小为4F IL解析：已知电流沿y 轴负方向，安培力方向沿x 轴正方向，根据左手定则结合选项判断得知匀强磁场的磁感应强度在zOy 平面内，设磁场与导线的夹角为α，则0°<α≤90°，当α＝90°时，由F ＝BIL sin α可知，B 有最小值为B min ＝F IL ，当0°<α<90°，B >F IL ，所以B ＝2F IL 和B ＝4F IL 是可能的，故A 、B 错误，C 、D 正确．答案：CD7．如图所示，质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O ′，并处于匀强磁场中．当导线中通以沿x正方向的电流I ，且导线保持静止时，悬线与竖直方向夹角为θ，则磁感应强度方向和大小可能为( )A ．z 轴正向，mg IL tan θB ．y 轴正向，mg ILC ．z 轴负向，mg IL tan θD ．沿悬线向上，mg IL sin θ解析：如果B 方向沿z 轴正向，则安培力方向沿y 轴负向，直导线所受三力合力不可能为零，A 错误；如果B 方向沿y 轴正向，则安培力方向竖直向上，当安培力BIL ＝mg 时，可以平衡，此时B ＝mg IL ，B 正确；如果B 方向沿z 轴负向，则安培力方向沿y 轴正向，直导线所受三力平衡时安培力BIL ＝mg tan θ，此时B ＝mgIL tan θ，C 正确；如果B 方向沿悬线向上，则安培力方向垂直于细线的方向向内，直导线所受三力不可能平衡，D 错误．答案：BC8．(2022·江西百校联盟大联考)如图所示，两平行金属导轨PQ 、MN 间距为L ，与电动势为E 、内阻为r 的电源相连，重力为G 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计．现在加上匀强磁场使ab 棒保持静止，设回路中电流为I ，则所加磁场的磁感应强度( )A ．大小可能为G sin θ2ILB．最小为G sin θILC．若磁场竖直向下，磁感应强度大小为G sin θ2ILD．若磁场水平向右，磁感应强度大小为G IL解析：当金属棒ab受到沿斜面向上的安培力来平衡重力分力G sin θ时，所加磁场的磁感应强度最小为G sin θIL，选项A错误，B正确；若磁场竖直向下，金属棒受到的安培力水平向右，根据受力平衡有G sin θ＝BIL cos θ，磁感应强度B＝G tan θIL，故选项C错误；若磁场水平向右，金属棒受到的安培力竖直向上，用以平衡重力，有G＝BIL，此时的磁感应强度B＝GIL，故选项D正确．答案：BD[能力题组]一、选择题9．(2022·江苏连云港模拟)如图甲所示，一个条形磁铁P固定在水平桌面上，以P的右端点为原点，中轴线为x轴建立一维坐标系．一个灵敏的小磁针Q放置在x轴上不同位置，设Q与x轴之间的夹角为θ.实验测得sin θ与x之间的关系如图乙所示．已知该处地磁场方向水平，磁感应强度大小为B0.下列说法正确的是()A．P的右端为S极B．P的中轴线与地磁场方向平行C．P在x0处产生的磁感应强度大小为B0D．x0处合磁场的磁感应强度大小为2B0解析：当x趋向无穷大时，小磁针所指的方向为地磁场的方向，所以根据题图可知，x趋向无穷大时，sin θ趋向1，则θ趋向90°，即小磁针的方向与x轴的方向垂直，所以x轴正方向向东．当x非常小时，小磁针的N极沿x轴正方向，即向东．由题图甲可知，开始时小磁针N极背离O点，所以P右端的磁极是N极，故A错误；由以上的分析可知，P的中轴线沿东西方向，与地磁场方向垂直，故B错误；由题图乙可知，x0处sin θ＝22，则θ＝45°，P在x0处产生的磁感应强度大小B P满足tan 45°＝B0B P，所以B P＝B0，C正确；x0处合磁场的磁感应强度大小为B＝B0sin 45°＝2B0，故D错误．答案：C10.如图所示，两平行导轨ab、cd竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ放在导轨上，使其水平且始终与导轨保持良好接触．现在金属棒PQ中通以变化的电流I，同时释放金属棒PQ使其运动．已知电流I随时间变化的关系为I＝kt(k为常数，k>0)，金属棒PQ与导轨间的动摩擦因数一定．以竖直向下为正方向，则下面关于金属棒PQ的速度v、加速度a随时间变化的关系图象中，可能正确的是()解析：因为开始时金属棒PQ加速度方向向下，与速度方向相同，做加速运动，加速度逐渐减小，即做加速度逐渐减小的变加速运动，然后加速度方向向上，加速度逐渐增大，做加速度逐渐增大的变减速运动，故A错误，B正确；根据牛顿第二定律得，金属棒PQ的加速度a＝mg－F fm，F f＝μF N＝μF A＝μBIL＝μBLkt，联立解得加速度a＝g－μBLktm，与时间成线性关系，故C错误；t＝0时刻无电流，无安培力，只有重力，加速度竖直向下，为正值，故D错误．答案：B11．(多选)有一根质量为m、长度为d的通有水平向里的电流I的导体棒，被长度为L的轻质绝缘细线悬挂在天花板上，在此空间加上竖直向下的匀强磁场，磁场的磁感应强度大小B＝3mg3Id，若保持导体棒中的电流I始终不变，则()A．细线偏离竖直方向的夹角最大为30°B．细线偏离竖直方向的夹角最大为60°C．在导体棒摆动过程中细线上拉力最大为2(3－1)mgD．在导体棒摆动过程中细线上拉力最大为12＋36mg解析：磁场方向竖直向下，导体棒受到水平向左的安培力，导体棒向左摆起，导体棒摆到最大高度时，由动能定理有BId·L sin θ－mgL(1－cos θ)＝0－0，解得θ＝60°，A错误，B正确．当导体棒处于平衡状态时，根据平衡条件有BId＝mg tan α，解得α＝30°，类比重力场可知导体棒在经过平衡位置时细线上拉力最大，设为F m，重力和安培力的合力为F＝mgcos α，经过平衡位置时速度大小设为v，应用动能定理有BId·L sin α－mgL(1－cos α)＝12m v2，应用向心力公式有F m－F＝m v2L，解得F m＝2(3－1)mg，C正确，D错误．答案：BC二、非选择题12．(2021·高考全国卷Ⅲ)某同学用图中所给器材进行与安培力有关的实验．两根金属导轨ab和a1b1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直．(1)在图中画出连线，完成实验电路．要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动．(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：A．适当增加两导轨间的距离B．换一根更长的金属棒C．适当增大金属棒中的电流其中正确的是________(填入正确选项前的标号)．解析：(1)实物连线如图所示．(2)根据公式F＝BIL可得，适当增加导轨间的距离或者增大电流，可增大金属棒受到的安培力，根据动能定理得，Fs－μmgs＝12m v2，则金属棒离开导轨时的动能变大，即离开导轨时的速度变大，A、C正确；若换用一根更长的金属棒，但金属棒切割磁感线的有效长度即导轨间的宽度不变，安培力F不变，棒的质量变大，速度v＝2Fsm－2μgs变小，B错误．答案：(1)图见解析(2)AC13．(2022·湖北武汉模拟)如图所示，水平导轨间距为L＝0.5 m，导轨电阻忽略不计；导体棒ab的质量m＝1 kg，电阻R0＝0.9 Ω，与导轨接触良好；电源电动势E＝10 V，内阻r＝0.1 Ω，电阻R＝4 Ω；外加匀强磁场的磁感应强度B＝5 T，方向垂直于ab，与导轨平面成α＝53°角；ab与导轨间动摩擦因数为μ＝0.5(设最大静摩擦力等于滑动摩擦力)，定滑轮摩擦不计，线对ab的拉力为水平方向，重力加速度g取10 m/s2，ab处于静止状态．已知sin 53°＝0.8，cos 53°＝0.6.求：(1)通过ab的电流大小和方向；(2)ab受到的安培力大小和方向；(3)重物重力G的取值范围．解析：(1)由闭合电路欧姆定律可得，通过ab的电流I＝ER＋R0＋r＝104＋0.9＋0.1A＝2 A，方向由a到b；(2) ab受到的安培力F＝BIL＝5×2×0.5 N＝5 N，方向斜向左上方与水平方向成37°角．(3) ab受力如图所示，最大静摩擦力F fmax＝μ(mg－F cos 53°)＝3.5 N由平衡条件得：当最大静摩擦力方向向右时F T＝F sin 53°－F fmax＝0.5 N，当最大静摩擦力方向向左时F T＝F sin 53°＋F fmax＝7.5 N由于重物平衡，故F T＝G则重物重力的取值范围为0.5 N≤G≤7.5 N.答案：(1)2 A方向由a向b(2)5 N方向斜向左上方与水平面成37°角(3)0.5 N≤G≤7.5 N。

2020-2021 学年高三物理一轮复习练习卷：磁场一、单选题1．如下左图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O 点(图中白点)为坐标原点，沿z 轴正方向磁感应强度B 大小的变化最有可能为( )A．B．C．D．2．科学研究发现，在地球的南极或北极所看到的美丽极光，是由来自太阳的高能带电粒子受到地磁场的作用后，与大气分子剧烈碰撞或摩擦所产生的结果，如图所示。

则下列关于地磁场的说法中，正确的是()A．若不考虑磁偏角的因素，则地理南极处的磁场方向竖直向下2 3 B ．若不考虑磁偏角的因素，则地理北极处的磁场方向竖直向上C ．在地球赤道表面，小磁针静止时南极指向北的方向D ．在地球赤道表面，小磁针静止时南极指向南的方向3．关于磁感应强度的概念，下列说法正确的是（ ）A ．由磁感应强度定义式可知，在磁场中某处，B 与F 成正比，B 与 IL 成反比 B ．一小段通电导线在某处不受磁场力作用，该处的磁感应强度一定为零C ．磁场中某处磁感应强度的方向，与直线电流在该处所受磁场力方向相同D ．磁场中某处磁感应强度的大小与放在磁场中通电导线长度、电流大小及所受磁场力的大小均无关4．如图所示，在磁感应强度大小为 B 0 的匀强磁场中，两长直导线 P 和 Q 垂直于纸面固定放置，两者之间的距离为 l .在两导线中均通有方向垂直于纸面向里的电流 I 时，纸面内与两导线距离均为 l 的a 点处的磁感应强度为零．如果让 P 中的电流反向、其他条件不变，则 a 点处磁感应强度的大小为( )A ．0B ． 3B 0C ． 3B 0D ．2B 05．宽为 L ，共 N 匝，线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流 I （方向如图）时，，在天平左、右两边加上质量各为 m 1、m 2 的砝码，天平平衡．当电流反向（大小不变）时，右边再加上质量为 m 的砝码后，天平重新平衡．由此可知3A．磁感应强度的方向垂直纸面向里，大小为(m1-m2)gNIlB．磁感应强度的方向垂直纸面向里，大小为mg 2NIlC．磁感应强度的方向垂直纸面向外，大小为(m1-m2)gNIl mgD．磁感应强度的方向垂直纸面向外，大小为2NIl6．我国拥有世界上最大的单口径射电望远镜，被称为“天眼”，如图所示。

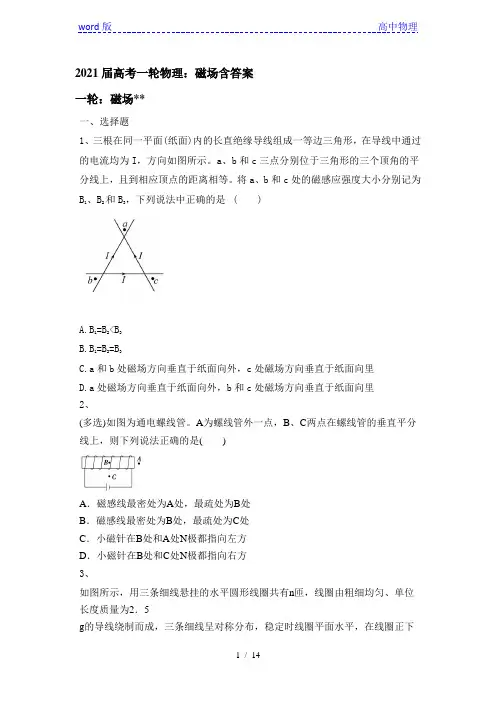

2021届高考一轮物理：磁场含答案一轮：磁场**一、选择题1、三根在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。

a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。

将a、b和c处的磁感应强度大小分别记为B 1、B2和B3，下列说法中正确的是( )A.B1=B2<B3B.B1=B2=B3C.a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D.a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里2、(多选)如图为通电螺线管。

A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是( )A．磁感线最密处为A处，最疏处为B处B．磁感线最密处为B处，最疏处为C处C．小磁针在B处和A处N极都指向左方D．小磁针在B处和C处N极都指向右方3、如图所示，用三条细线悬挂的水平圆形线圈共有n匝，线圈由粗细均匀、单位长度质量为2．5g的导线绕制而成，三条细线呈对称分布，稳定时线圈平面水平，在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O，测得线圈的导线所在处磁感应强度大小为0．5T，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(g取10 m/s2)( )A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场。

闭合开关S后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x1；调换图中电源极性，使导体棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x2。

忽略回路中电流产生的磁场，则匀强磁场的磁感应强度B的大小为( )A．kIL(x1＋x2) B．kIL(x2－x1) C．k2IL(x2＋x1) D．k2IL(x2－x1)5、两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

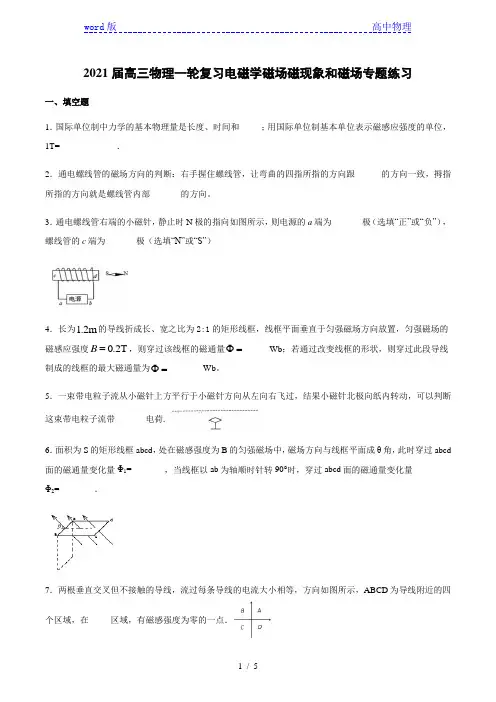

2021届高三物理一轮复习电磁学磁场磁现象和磁场专题练习一、填空题1．国际单位制中力学的基本物理量是长度、时间和_____；用国际单位制基本单位表示磁感应强度的单位，1T=_____________．2．通电螺线管的磁场方向的判断：右手握住螺线管，让弯曲的四指所指的方向跟______的方向一致，拇指所指的方向就是螺线管内部_______的方向。

3．通电螺线管右端的小磁针，静止时N极的指向如图所示，则电源的a端为_______极（选填“正”或“负”），螺线管的c端为_______极（选填“N”或“S”）4．长为1.2m的导线折成长、宽之比为2:1的矩形线框，线框平面垂直于匀强磁场方向放置，匀强磁场的B=，则穿过该线框的磁通量Φ=______Wb；若通过改变线框的形状，则穿过此段导线磁感应强度0.2T制成的线框的最大磁通量为Φ=________Wb。

5．一束带电粒子流从小磁针上方平行于小磁针方向从左向右飞过，结果小磁针北极向纸内转动，可以判断这束带电粒子流带_______电荷.6．面积为S的矩形线框abcd，处在磁感强度为B的匀强磁场中，磁场方向与线框平面成θ角，此时穿过abcd 面的磁通量变化量Φ1= _______，当线框以ab为轴顺时针转90°时，穿过abcd面的磁通量变化量Φ2=________．7．两根垂直交叉但不接触的导线，流过每条导线的电流大小相等，方向如图所示，ABCD为导线附近的四个区域，在_____区域，有磁感强度为零的一点．8．如图所示，桌面上放一10匝的线圈，线圈中心上方一定高度处有一竖立的条形磁体．当磁体竖直向左运动时，穿过线圈的磁通量将______（选填“变大”或“变小”）．在上述过程中，穿过线圈的磁通量变化了1.0Wb，经历的时间为0.5s，则线圈中的感应电动势为_____V．9．如图，两根互相平行的长直导线M、N垂直穿过纸面，导线中通有大小相等、方向相反的电流，A、O、B在MN连线上，且将连线四等分。

《磁场》检测题(本试卷满分100分)一、单项选择题(本题包括8小题，每小题3分，共24分)1．下列说法正确的是()A．将通电直导线放在某处，若通电直导线所受安培力为零，则该处的磁感应强度为零B．某点的磁场方向，与放在该点的极短的通电导线所受安培力的方向可以成任意夹角C．某点的磁场方向，与放在该点的小磁针北极受到的磁场力的方向相同D．给两平行直导线通以方向相反的电流时，两通电导线通过磁场相互吸引2.[2019·贵州遵义模拟]有四条垂直于纸面的长直固定导线，电流方向如图所示，其中a、b、c三条导线到d导线的距离相等，三条导线与d的连线互成120°角．四条导线的电流大小都为I，其中a导线对d 导线的安培力大小为F.现突然把c导线的电流方向改为垂直于纸面向外，电流大小不变．此时d导线所受安培力的合力大小为() A．0 B．FC.3F D．2F3.如图所示是早期发明的一种电流计，它是根据奥斯特实验现象中小磁针的偏转来计量电流的，缺点是精确度不高、易受外界干扰．接通电流前，位于环形导线中央的小磁针仅在地磁场的作用下处于静止状态，调整电流计的方位，使环形导线与小磁针共面．当给环形导线通以恒定电流I后，小磁针偏转α角；当给环形导线通以恒定电流kI时，小磁针偏转β角．若已知环形电流圆心处的磁感应强度与通电电流成正比，则关于这种电流计，下列说法正确的是() A．该电流计的测量结果与地磁场的竖直分量有关B．该电流计在地球上不同位置使用时，所标刻度均相同C．小磁针偏转角满足关系式sin β＝k sin αD．小磁针偏转角满足关系式tan β＝k tan α4．如图甲所示，一条形磁铁P固定在水平桌面上，以P的右端点为原点，中轴线为x轴建立一维坐标系．将一灵敏的小磁针Q放置在x轴上的不同位置，设Q与x轴之间的夹角为θ.实验测得sin θ与x之间的关系如图乙所示．已知该处地磁场方向水平，磁感应强度大小为B0.下列说法正确的是()A．P的右端为S极B．P的中轴线与地磁场方向平行C．P在x0处产生的磁感应强度大小为B0D．x0处合磁场的磁感应强度大小为2B05．两种不计重力的带电粒子M和N，以相同的速率经小孔S垂直进入匀强磁场，运动半周后飞出磁场，其半圆轨迹如图中虚线所示，下列表述正确的是()A．M带正电荷，N带负电荷B．洛伦兹力对M、N做正功C．M的比荷小于N的比荷D．M在磁场中的运动时间小于N在磁场中的运动时间6．如图所示，一质量为m、长度为L的导体棒AC静止于两平行的水平导轨上且与两导轨垂直，通过AC的电流为I，匀强磁场的磁感应强度为B，方向与导轨平面成θ角斜向下且垂直于AC，下列说法正确的是()A．AC受到的安培力大小为BIL sin θB．AC可能不受摩擦力作用C ．AC 受到的安培力与摩擦力平衡D ．AC 所受的支持力大小为BIL cos θ＋mg ，摩擦力大小为BIL sin θ7．如图所示，将长度为L 的直导线放置在y 轴上，当导线内通以大小为I ，沿y 轴负方向的电流时，测得其受到的安培力大小为F ，方向沿x 轴正方向，则匀强磁场的磁感应强度可能为( )A ．沿z 轴正方向，大小为2F ILB ．平行于xOy 平面方向，大小为2F ILC ．平行于xOy 平面方向，大小为F ILD ．平行于zOy 平面方向，大小为4F IL8．如图所示，圆形区域半径为R ，区域内有一垂直纸面的匀强磁场．磁感应强度的大小为B ，P 为磁场边界上的最低点．大量质量均为m ，电荷量绝对值均为q 的带负电粒子，以相同的速率v 从P 点沿各个方向射入磁场区域．粒子的轨道半径r ＝2R ，A 、C 为圆形区域水平直径的两个端点，粒子重力不计，空气阻力不计，则下列说法不正确的是( )A ．粒子射入磁场的速率为v ＝2qBR mB ．粒子在磁场中运动的最长时间为t ＝πm 3qBC ．不可能有粒子从C 点射出磁场D ．若粒子的速率可以变化，则可能有粒子从A 点水平射出二、多项选择题(本题共4小题，每小题4分，共16分)9．如图所示，纸面内A 、B 两点之间连接有四段导线分别为ACB 、ADB 、AEB 和AFB ，四段导线的粗细、材料均相同，匀强磁场垂直于纸面向里．现给A 、B 两端加上恒定电压，则下列说法正确的是( )A ．四段导线受到的安培力的方向相同B ．四段导线受到的安培力的大小相等C ．ADB 段导线受到的安培力最大D ．AEB 段导线受到的安培力最小10．[2019·山西太原五中模拟]图中直流电源电动势为E ＝1 V ，电容器的电容为C ＝1 F ．两根固定于水平面内的光滑平行金属导轨间距为l ＝1 m ，电阻不计．一质量为m ＝1 kg 、电阻为R ＝1 Ω的金属棒MN ，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S 接1，使电容器完全充电．然后将S 接至2，MN 开始向右加速运动，导轨间存在垂直于导轨平面、磁感应强度大小为B ＝1 T 的匀强磁场(图中未画出)．当MN 达到最大速度时离开导轨，则( )A ．磁感应强度垂直纸面向外B ．MN 离开导轨后电容器上剩余的电荷量为0.5 CC ．MN 的最大速度为1 m/sD ．MN 刚开始运动时加速度大小为1 m/s 211.[2019·广东湛江模拟]如图所示，在空间有一坐标系xOy ，直线OP 与x 轴正方向的夹角为30°，第一象限内有两个方向都垂直纸面向外的匀强磁场区域Ⅰ和Ⅱ，直线OP 是它们的边界，OP 上方区域Ⅰ中磁场的磁感应强度为B .一质量为m 、电荷量为q 的质子(不计重力)以速度v 从O 点沿与OP 成30°角的方向垂直磁场进入区域Ⅰ，质子先后通过磁场区域Ⅰ和Ⅱ后，恰好垂直打在x 轴上的Q 点(图中未画出)，则( )A ．质子在区域Ⅰ中运动的时间为2πm 3qBB ．质子在区域Ⅰ中运动的时间为πm 3qBC ．质子在区域Ⅱ中运动的时间为πm 2qBD ．质子在区域Ⅱ中运动的时间为πm 4qB12．在xOy 平面上以O 为圆心、半径为r 的圆形区域内，存在磁感应强度为B 的匀强磁场，磁场方向垂直于xOy 平面．一个质量为m 、电荷量为q 的带电粒子，从原点O 以初速度v 沿y 轴正方向开始运动，经时间t 后经过x 轴上的P 点，此时速度与x 轴正方向成θ角，如图所示．不计重力的影响，则下列关系一定成立的是( )A ．若r <2m v qB ，则0°<θ<90°B ．若r ≥2m v qB ，则t ≥πm qBC ．若t ＝πm qB ，则r ＝2m v qBD ．若r ＝2m v qB ，则t ＝πm qB三、非选择题(本题包括6小题，共60分)13．(8分)如图所示，在空间中存在垂直纸面向里的磁感应强度为B 的匀强磁场，其边界AB 与CD 之间的宽度为d ，在左边界的Q 点处有一质量为m 、带电荷量为－q 的粒子沿与左边界夹角为30°的方向射入磁场，粒子重力不计．(1)求带电粒子能从AB 边界飞出的最大速度；(2)若带电粒子能垂直CD 边界飞出磁场，穿过小孔进入如图所示的匀强电场中减速至零且不碰到负极板，求极板间电压及整个过程中粒子在磁场中运动的时间；(3)若带电粒子的速度是(2)中的3倍，并可以从Q 点沿纸面各个方向射入磁场，求粒子从出发点到打到CD 边界的最高点位置之间的距离．14.(10分)如图1所示，宽度为d的竖直狭长区域内(边界为L1、L2)，存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场(如图2所示)，电场强度的大小为E0，E>0表示电场方向竖直向上．t＝0时，一带正电、质量为m的微粒从左边界上的N1点以水平速度v射入该区域，沿直线运动到Q点后，做一次完整的圆周运动，再沿直线运动到右边界上的N2点．Q为线段N1N2的中点，重力加速度为g.上述d、E0、m、v、g为已知量．(1)求微粒所带电荷量q和磁感应强度B的大小；(2)求电场变化的周期T；(3)改变宽度d，使微粒仍能按上述运动过程通过相应宽度的区域，求T的最小值．15．(8分)如图所示，金属平板MN垂直于纸面放置，MN板中央有小孔O，以O为原点在纸面内建立xOy直角坐标系，x轴与MN板重合．O点下方的热阴极K通电后能持续放出初速度近似为零的电子，在K与MN板间加一电压，从O点射出的电子速度大小都是v0，方向在纸面内，且关于y轴对称，发射角为2θ(弧度)．已知电子电荷量为e，质量为m，不计电子间的相互作用及重力的影响．(1)求K 与MN 间的电压的大小U 0.(2)若x 轴上方存在范围足够大的垂直纸面向里的匀强磁场，电子打到x 轴上落点范围长度为Δx ，求该磁场的磁感应强度大小B 1和电子从O 点射出后再回到x 轴的最短时间t .16．(11分)[2019·吉林松原第四次调研]如图所示，在直角坐标系xOy 中，第一象限内有沿y 轴负方向的匀强电场，场强大小为E ，第四象限内有垂直xOy 平面向外的匀强磁场，磁感应强度大小为B .现有一带正电的粒子从y 轴上坐标为(0，h )的P 点，沿x 轴正方向射入第一象限，能通过x 轴上坐标为(7h,0)的Q 点．已知粒子的比荷满足关系：q m ＝2EB 2h ，不计粒子重力，求粒子在P 点入射速度的所有可能值(用E ，B 表示)．17．(11分)如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区域，磁场方向垂直纸面向里，在边界上固定两长度为L 的平行金属极板MN 和PQ ，两极板中心各有一小孔分别为S 1、S 2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U 0，周期为T 0.在t ＝0时刻将一个质量为m 、电荷量为－q (q >0)的粒子从S 1处由静止释放，粒子在电场力的作用下向右运动，在t ＝T 02时刻通过S 2，且垂直于边界进入右侧磁场区域．(不计粒子重力，不考虑极板外的电场)(1)求粒子到达S 2时的速度大小v .(2)为使粒子不与极板相撞，求磁感应强度大小应满足的条件．(3)若磁感应强度大小B ＝8πm 7qT 0，在已保证粒子未与极板相撞的情况下，求粒子再次到达S 2所需要的时间和再次到达S 2时的速度．18．(12分)如图所示，在平面直角坐标系xOy 的第一象限中，有沿y 轴负方向的匀强电场，第二象限有一半径为r ＝L 的圆形匀强磁场区域Ⅰ，与坐标轴分别相切于P 点和M 点，在第三、四象限存在着另一匀强磁场区域Ⅱ.在P 点有比荷均为k 、速率均为v 0的同种粒子a 、b ，分别从与x 轴正方向成90°角和120°角的方向进入圆形匀强磁场区域Ⅰ，已知粒子a 恰好垂直于y 轴经M 点进入电场，经坐标为( 2L,0)的N 点进入第四象限后恰能到达坐标原点，不计粒子重力，求：(1)圆形匀强磁场区域Ⅰ的磁感应强度大小及匀强电场的电场强度的大小；(2)粒子a 由P 点开始运动到第一次离开磁场区域Ⅱ所用的时间；(3)粒子b 第一次离开磁场区域Ⅱ时的位置的横坐标x .磁针的N 极沿x 轴正方向．由题图乙可知，开始时小磁针的N 极背离O 点，所以O 点处的磁极是条形磁铁P 的N 极，选项A 错误．由以上分析可知，P 的中轴线与地磁场方向垂直，选项B 错误．由题图乙可知，x 0处sin θ＝22，即θ＝45°，设P 在x 0处产生的磁感应强度大小为B P ，tan 45°＝B 0B P，所以B P ＝B 0，选项C 正确．x 0处合磁场的磁感应强度大小为B ＝B 0sin 45°＝2B 0，选项D 错误．5．C 由左手定则判断出N 带正电荷，M 带负电荷，故A 项错误；因洛伦兹力始终与运动的方向垂直，所以洛伦兹力不做功，故B 项错误；粒子在磁场中运动，洛伦兹力提供向心力，有q v B ＝m v 2r ，则比荷为q m ＝v Br ，即在相同速率的情况下，轨迹半径大的粒子比荷小，故C 项正确；粒子在磁场中运动半周，即运动时间为周期的一半，而周期为T ＝2πr v ，由图可知，M 在磁场中的运动时间大于N 的运动时间，故D 项错误．6．D匀强磁场的磁感应强度方向与导体棒AC 是垂直的，故AC 所受的安培力大小F 安＝BIL ，A 项错误．安培力方向既垂直于导体棒也垂直于磁场，根据左手定则判断出其方向，作出导体棒AC 的受力示意图(从A 看向C 的平面图)如图所示．由于重力和支持力在竖直方向上，而安培力有水平方向上的分力，若没有摩擦力，则这三个力无法平衡，所以导体棒一定会受到水平向左的摩擦力，B 项错误．由图可知，安培力的方向不在水平方向，故无法与摩擦力平衡，C 项错误．将安培力在水平方向上和竖直方向上分解，根据平衡条件可得支持力大小F N ＝BIL cos θ＋mg ，摩擦力大小F f ＝BIL sin θ，D 项正确．7．D 已知电流沿y 轴负方向，安培力方向沿x 轴正方向，根据左手定则知匀强磁场的磁感应强度方向平行于zOy 平面内，设磁场与导线的夹角为α，则0°<α≤90°，当α＝90°时，由F ＝BIL sin α可知，B有最小值为B min ＝F IL ，当0°<α<90°时，B >F IL ，所以B ＝2F IL 和B ＝4F IL 是可能的，故A 、B 、C 三项错误，D 项正确．BD 质子在两个磁场中由洛伦兹力提供向心力，均做匀速圆周运动，其轨迹如图所示．根据圆的对称性及题设可知，质子到达OP 上的A 点时速度方向水平向右，与x 轴平行，质子在匀强磁场区域Ⅰ中轨迹对应的圆心角为60°，所以质子在匀强磁场区域Ⅰ中运动的时间为t 1＝16T ＝16×2πm qB ＝πm 3qB ，故A 错误，B 正确；设在区域Ⅰ中的轨迹半径为r 1，在区域Ⅱ中的轨迹半径为r 2，由几何知识知△OAO 1为等边三角形，则r 2＝r 1sin 30°，根据牛顿第二定律得q v B ＝m v 2r 1，q v B 2＝m v 2r 2，联立解得B 2＝2B ，由题设及几何知识可得在区域Ⅱ中轨迹对应的圆心角为90°，所以质子在区域Ⅱ中运动的时间为t 2＝14T 2＝14×2πm qB 2＝πm4qB ，故C错误，D 正确．12．AD 粒子在磁场中运动时，洛伦兹力提供向心力，有q v B ＝m v 2R ，得粒子在磁场中运动的半径R ＝m v qB ，粒子运动的周期T ＝2πR v ＝2πmqB .若r <2R ＝2m v qB ，则粒子运动的轨迹如图1所示，粒子从第一象限射出磁场，射出磁场后做直线运动，所以0°<θ<90°，选项A 正确．若r ≥2R ＝2m vqB ，则粒子运动的轨迹如图2所示，粒子一定是垂直于x 轴经过P 点，所以粒子在第一象限中运动的时间是半个周期，t ＝12T ＝πmqB ，故选项B 、C 错误，D 项正确．13．答案：(1)2(2－3)Bqd m (2)2πm3Bq (3)2d解析：(1)当粒子运动到右边界，其轨迹恰好与CD 边相切时，所对应的速度是能从AB 边界飞出的最大速度，其轨迹如图甲所示，设其轨道半径为R ，最大速度为v max 由几何关系得：R ＋R cos30°＝d 由洛伦兹力提供向心力得：Bq v max ＝m v 2maxR由以上两式解得：v max ＝2(2－3)Bqdm(2)粒子的运动轨迹如图乙所示，由几何关系知粒子此时的轨道半径为：R 2＝dcos30° 设这时粒子在磁场中运动的速度大小为v 2，由洛伦兹力提供向心力得：Bq v 2＝m v 22R 2粒子进入电场在电场中运动，由动能定理得： 12m v 22＝qU解得极板间电压U ＝B 2qd 22m cos 230°＝2B 2qd 23m粒子不碰到右极板所加电压满足的条件为U ≥2B 2qd 23m 因粒子转过的圆心角为60°，所用时间为T6，而周期T ＝2πm Bq因返回通过磁场所用时间相同，所以总时间t ＝2×T 6＝2πm 3Bq(3)当粒子速度为(2)中的3倍时，即v 3＝3v 2，根据Bq v 3＝m v 23R 3解得R 3＝2d当粒子沿BA 方向进入磁场时，打在DC 边上的点为最高点，如图丙，由几何关系可得粒子能打到CD 边界的最高点位置与Q 点的距离为：l ＝R 3＝2d .14．答案：(1)mg E 0 2E 0v (2)d 2v ＋πvg (3)(2π＋1)v 2g解析：(1)微粒做直线运动时，有 mg ＋qE 0＝q v B ①微粒做圆周运动时，有mg ＝qE 0 ②联立①②得q ＝mgE 0③B ＝2E 0v . ④(2)设微粒从N 1点运动到Q 点的时间为t 1，做匀速圆周运动的周期为t 2，则d2＝v t 1 ⑤q v B ＝m v 2R ⑥2πR ＝v t 2 ⑦ 联立③④⑤⑥⑦得t 1＝d2v ，t 2＝πv g ⑧电场变化的周期T ＝t 1＋t 2＝d 2v ＋πvg . ⑨ (3)若微粒能完成题述的运动过程，要求d ≥2R ⑩联立③④⑥得R ＝v 22g ⑪设N 1Q 段直线运动的最短时间为t min ，由⑤⑩⑪得t min ＝v2g ⑫因t 2不变，所以T 的最小值为T min ＝t min ＋t 2＝(2π＋1)v2g .15．答案：(1)m v 22e (2)2m v 0(1－cos θ)e ·Δx (π－2θ)·Δx 2v 0(1－cos θ)解析：(1)由动能定理有eU 0＝12m v 20－0解得U 0＝m v 202e .(2)如图甲所示，从O 点射出的电子落在x 轴上PQ 间，设电子在磁场中做圆周运动的轨迹半径为r 1，由几何关系有Δx ＝2r 1－2r 1cos θ由向心力公式有e v 0B 1＝m v 20r 1解得B 1＝2m v 0(1－cos θ)e ·Δx最短路程为s min ＝2⎝ ⎛⎭⎪⎫π2－θr 1则有t ＝s min v 0＝(π－2θ)·Δx 2v 0(1－cos θ).16．答案：9E B ，7E B ，11E B ，3EB解析：设粒子入射的速度为v 0，粒子从P 点到达x 轴上a 点，历时t ，水平位移x 1，粒子做类平抛运动，有h ＝qE2m t 2，x 1＝v 0t粒子到达a 点时竖直方向速度大小为v y ＝qEm t粒子到达a 点速度大小为v ＝v 20＋v 2y到达a 点时，粒子速度v 与x 轴正向夹角为θ，从a 点经磁场做半径为r 的匀速圆周运动，回到x 轴上b 点，b 、a 之间的水平距离为x 2，如图，根据q v B ＝m v 2r ，x 2＝2r sin θ要粒子通过x 轴上坐标为(7h,0)的Q 点(不穿出y 轴)，需满足x 1≥r ＋r sin θ又sin θ＝v y v ，q m ＝2E B 2h 联立以上各式解得v 0≥8E3B①若通过Q 点时粒子速度方向为右下，则需满足 7h ＝(2n －1)x 1－(n －1)x 2(n ＝1,2,3，…) 解得v 0＝[7＋2(n －1)]E(2n －1)B当n ＝1时，v 0＝7EB当n ＝2时，v 0＝3EB②若通过Q 点时粒子速度方向为右上，则需满足 7h ＝(2n －1)x 1－nx 2(n ＝1,2,3，…) 解得v 0＝(7＋2n )E(2n －1)B当n ＝1时，v 0＝9EB当n ＝2时，v 0＝11E3B综上所述，粒子入射速度有4个可能值，分别为：9E B ，7E B ，11EB ，示，则PNM ′O ′为菱形，由于PN 竖直，M ′O ′也竖直，则粒子离开磁场时，速度方向一定沿x 轴正方向．由图可知粒子b 到达y 轴的坐标y b ＝L ＋L sin(120°－90°)＝32L 设粒子b 离开电场时的速度大小为v ′，与x 轴正方向的夹角为α′.则qE ×32L ＝12m v ′2－12m v 20，cos α′＝v 0v ′32L ＝12×qE m t ′2设粒子在磁场区域Ⅱ中做圆周运动的半径为R ′，则q v ′B ′＝m v ′2R ′粒子b 第一次离开磁场区域Ⅱ时的位置的横坐标为 x ＝v 0t ′－2R ′sin α′ 联立解得x ＝0。

第十一单元磁场磁感应强度安培力体验成功1.关于磁场和磁感线，下列叙述正确的是()A.磁感线可以形象地描述磁场的强弱和方向，其每一点的磁场方向在该处的切线方向上解析：磁感线的相对疏密可以表示磁场的强弱，切线方向为磁场的方向，选项A正确；这是磁场的基本特性，选项B正确；在磁体内部，磁感线由S极指向N极，选项C错误；磁感线是虚拟的、不存在的，是为形象地描述磁感应强度而引入的，选项D错误.答案：AB2.在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针的N极向东偏转，由此可知()解析：小磁针的N极向东偏转，则一定是小磁针所在位置的磁场方向变成偏东方向，因此此处可能有磁体产生的磁场，也可能是电流产生的磁场，所以选项A错误、B正确.电子带负电，电子流自南向北水平通过，在小磁针所处位置产生的磁场向东，选项C正确.答案：BC3.实验室经常使用的电流表是磁电式仪表.这种电流表的构造如图甲所示.蹄形磁铁和铁芯间的磁场是均匀地辐向分布的.若线圈中通以如图乙所示的电流，则下列说法正确的是()A.在量程内指针转至任一角度，线圈平面都跟磁感线平行B.线圈转动时，螺旋弹簧被扭动，阻碍线圈转动C.当线圈在如图乙所示的位置时，b端受到的安培力方向向上D.当线圈在如图乙所示的位置时，安培力的作用使线圈沿顺时针方向转动解析：指针在量程内线圈一定处于磁场之中，由于线圈与铁芯共轴，线圈平面总是与磁感线平行，A正确；电表的调零使得当指针处于“0”刻度时，螺旋弹簧处于自然状态，所以无论线圈向哪一方向转动都会使螺旋弹簧产生阻碍线圈转动的力，B正确；由左手定则知，b端受到的安培力方向向下，安培力将使线圈沿顺时针方向转动，C错误，D正确.答案：ABD4.如图所示，直角坐标系Oxyz处于匀强磁场中，有一条长0.6 m的直导线沿Ox方向通有大小为9 A的电流，受到的安培力沿Oz方向，大小为2.7 N，则该磁场可能的方向和磁感应强度B的最小值为()xOy平面，B＝0.5 TxOy平面，B＝1.0 TyOz平面，B＝0.5 TxOz平面，B＝1.0 T解析：由左手定则可知，F垂直于I与B决定的平面，且当B与I垂直时，B的值最小.由此可以判断出选项A、C正确.答案：AC5.如图所示，三根通电长直导线P 、Q 、RB ＝kI r，I 为通电导线的电流大小，r 为与通电导线的距离，kR 受到的磁场力的方向是( )R ，指向y 轴负方向R ，指向y 轴正方向R ，指向x 轴负方向R ，指向x 轴正方向解析：安培力的方向与电流方向垂直，P 、Q 在R 处产生的合磁场方向沿x 轴正方向，由左手定则可以判断出R 受到的磁场力方向指向y 轴负方向.答案：A6.如图甲所示，一根重G ＝0.2 N 、长L ＝1 m 的金属棒ab ，在其中点弯成60°角，将此通电导体放入匀强磁场中，导体两端a 、b 悬挂于两相同的弹簧下端，当导体中通以I ＝2 A 的电流时，两根弹簧比原长各缩短Δx＝0.01 m.已知匀强磁场的方向水平向外，磁感应强度B ＝0.4 T ，求：(1)导线中电流的方向.(2)弹簧的劲度系数k .解析：(1)通电后，根据左手定则可判断安培力的方向，F 、F ′的方向各与导线垂直(如图乙所示)，而F 、F ′的合力则是竖直向上的，所以导线中电流的流向应为b →a .乙(2)ab 在重力G ，弹簧弹力F 1、F 2，安培力F 、F ′的作用下处于平衡状态，则：F 1＋F 2＋G ＝F cos 60°＋F ′cos 60°2k Δx ＋G ＝2BI ·L 2cos 60° 解得：k ＝BIL cos 60°－G 2Δx＝错误! N/m＝10 N/m.答案：(1)b →a (2)10 N/m金典练习二十七磁感应强度安培力选择题部分共10小题，每小题6分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.1.如图所示，在平面M内放有一半径为r的半圆形导线，导线中所通的电流为I1，在半圆线圈圆心O处垂直平面M放一长直导线，导线中通以向上的电流I2.已知长直导线在半圆形导线处产生的磁感应强度为B，则半圆形导线所受的安培力的大小是()BIrBI2rBI1r解析：直线电流产生的磁场是一组同心圆，I2为半圆形电流，与磁场方向平行，所以半圆形导线不受安培力.答案：Dabcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ad边与MNMN中电流产生的磁场对线框的作用，下列叙述中正确的是()MN向左微移，各边受力将变小，但合力不变ab与cd边受到的安培力大小相等，但ab受力方向向下，cd受力方向上，即两者的方向相反.ad受力方向向左，bc受力方向向右，但ad受到的大于bc受到的力；若MN向左微移，则线框各边所在处磁场均减弱，故各边受力均变小，但ad边所在处减弱更多，故线框所受向左的合力变小.答案：B3.19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流.安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出“地球磁场是绕地球的环行电流引起的”的假设.已知磁子午线是地球磁场N极与S极在地球表面的连线，则该假设中的电流方向是解析：因为地磁场N极在地球南极附近，地磁场S极在地球北极附近，故由安培定则可得题中假设的电流方向是由东向西垂直磁子午线.答案：BxOy平面中有一通电直导线ab与Ox、Oy轴相交，导线中的电流方向如图所示.该区域有匀强磁场，通电直导线所受磁场力的方向与Oz轴的正方向相同，该磁场的磁感应强度的方向可能是()xy轴负方向zz轴负方向解析：x轴负方向或y轴负方向时，都有与电流垂直的分量，根据左手定则判定，受力方向都沿z轴正方向，如图乙所示.答案：AB5.下列有关磁感线的说法中，正确的是()B.磁感线是起源于N极，止于S极解析：磁感线在磁场中实际不存在，是人们为了研究问题方便而引入的假想线，选项A错误.在磁体外部的磁感线从N极出发，止于S极；在磁体内部的磁感线从S极出发，止于N极，选项B错误.磁感线的疏密程度可以反映磁场强弱，选项C正确.磁场存在于磁体周围的整个空间中，选项D错误.答案：C6.图示的装置中，劲度系数较小的金属轻弹簧下端恰好浸到水银面，电源电动势足够大.当闭合开关S 后，弹簧将( )解析：在开关闭合的瞬间，有电流流过弹簧，弹簧可以看成由很多匝环形电流组成，每一匝环形电流相当于一个小的条形磁铁，由右手螺旋定则可以判断出各匝相互吸引.弹簧收缩后脱离水银，弹簧中无电流，各匝不再相互吸引，弹簧恢复原长，又与水银接触；接触，通电，再又重复上述过程.故弹簧不断上下振动.答案：D7.如图甲所示，条形磁铁放在水平桌面上，在其左上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用F N 表示磁铁对桌面的压力，f 表示桌面对磁铁的摩擦力，则导线通电后与通电前相比( )A.F N 减小，f ＝0B.F N 减小，f ≠0、方向向左C.FN 增大，f ＝0D.F N 增大，f ≠0、方向向左解析：解法一 画出条形磁铁周围的磁感线，由左手定则可知长直导线的受力方向为左上方向；由牛顿第三定律可知条形磁铁的受力方向为右下方向，如图乙所示.故选项D 正确.解法二 画出条形磁铁的等效环形电流，如图乙所示.由电流之间安培力方向特点很容易判定这些环形电流受直导线的安培力的合力应向右下方向，选项D 正确.答案：D8.在赤道上竖立一避雷针.当一团带负电的乌云经过其正上方时，避雷针发生放电，则地磁场对避雷针的作用力( )解析：作出如图所示的方位图，带负电的云层放电，则避雷针中的电流方向竖直向上，由左手定则判断，地磁场对避雷针的作用力向西.答案：B9.如图甲所示，把一通电导线ABAB 中通有图示方向的电流I 时，从上往下看，导线的运动情况是( )A.按顺时针方向转动，同时下降B.按顺时针方向转动，同时上升C.按逆时针方向转动，同时下降D.按逆时针方向转动，同时上升解析：先采取电流元受力分析法，把直线电流等效为OA 、OB 两段电流元，如图乙所示.根据左手定则可知，两段电流元所受安培力方向相反(OA电流元受力指向纸面外，OB 电流元受力指向纸面里).可见，从上往下看时，导线将逆时针转动.再采取特殊位置分析法，取导线逆时针转过90°的特殊位置来分析，如图丙所示.根据左手定则判断出安培力的方向向下，故导线在逆时针转动的同时，向下运动，所以正确答案为C.答案：C10.如图甲所示，用粗细均匀的电阻丝折成平面三角形框架置于光滑水平面上，三边的长度分别为3L 、4L 和5L ，长度为L 的电阻丝的电阻为r ，框架与一电动势为E 、内阻不计的电源相连接，整个系统处于方向垂直于框架平面、磁感应强度为B 的匀强磁场，则框架受到的安培力的合力为( )B.BqLr，方向b →d C.2BEL r，方向d →bD.12BEL 7r，方向b →d 解析：由题意知，通过ac 边的电流为：I1＝E 5r由a →b →c 的电流I 2＝E 7r故框架的受力情况如图乙所示.则：Fac ＝B ·5L ·E 5r ＝BLE r，方向b →d F ab ＝3BLE 7r，方向b →c F bc ＝4BLE 7r，方向b →a由平行四边形定则知，F ab 、F bc 的合力与F ac 同向，大小为5BLE 7r，如图丙所示.故框架受到的安培力的合力为：F ＝5BLE 7r ＋BLE r ＝12BLE 7r，方向b →d . 答案：D非选择题部分共3小题，共40分.n ＝9的矩形线圈，线圈的水平边长为l ，处于匀强磁场内，磁感应强度的大小为BI 时，调节砝码使两臂达到平衡.然后使电流反向、大小不变，这时需要在左盘中增加质量为m 的砝码，才能使两臂再次达到新的平衡.(1)导出用已知量和可测量量n 、m 、l 、I 表达B 的计算式.(2)当l ＝10.0 cm 、I ＝0.10 A 、m ＝7.2 g 时，磁感应强度B 是多大？(取重力加速度g ＝10 m/s 2)解析：(1)设电流方向未改变时，等臂天平的左盘内砝码的质量为m 1，右盘内砝码的质量为m 2，由平衡条件有：m 1g ＝m 2g －nBIl电流方向改变之后有：(m 1＋m )g ＝m 2g ＋nBIl联立两式可得：B ＝mg 2nIl. (2)将n ＝9，l ＝10 cm ，I ＝0.1 A ，m ＝7.2 g 代入B ＝mg 2nIl中得： B ＝0.4 T.答案：(1)B ＝mg 2nIl(2)0.4 T12.(13分)如图甲所示，电源的电动势E ＝2 V ，内阻r ＝0.5 Ω，两竖直导轨间的距离Lm ＝0.1 kg ，电阻R ＝0.5 Ω，它与导轨间的动摩擦因数μ＝0.4，在纸外一侧垂直靠在两导轨上.为使金属棒不下滑，施一与纸面成30°夹角、与导线垂直且斜向纸里的磁场，则磁感应强度的大小应满足什么条件？(设最大静摩擦力等于滑动摩擦力，取g ＝10 m/s 2)解析：对金属棒进行受力分析，设磁感应强度为B 1时，金属棒恰好不下滑，此时它的受力情况如图乙所示，有：F cos 30°＝F NF sin 30°＋f ＝mgf ＝μF NF ＝B 1ILI ＝E R ＋r解得：B 1＝3.0 T设磁感应强度为B 2时，金属棒恰好不上滑，此时它的受力情况如图丙所示.同理有：B 2IL sin 30°＝μB 2IL cos 30°＋mg 乙 丙解得：B 2＝16.3 T故磁感应强度B 的大小应满足：3.0 T ≤B ≤16.3 T.答案：3.0 T ≤B ≤16.3 T13.(14分)图示为导轨式电磁炮实验装置示意图.两根平行长直金属导轨沿水平方向固定，其间安放有一金属滑块(即实验用弹丸).滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触.电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源.滑块被导轨中的电流形成的磁场推动而发射.在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B ＝kI ，比例常量k ＝2.5×10－6 T/A.已知两导轨内侧间距l ＝1.5 cm ，滑块的质量m ＝30 g ，滑块沿导轨滑行5 m 后获得的发射速度v ＝3.0 km/s(此过程视为匀加速运动).(1)求发射过程中电源提供的电流.(2)若电源输出的能量有4%转换为滑块的动能，则发射过程中电源的输出功率和输出电压各是多大？解析：(1)由匀加速直线运动公式得：a ＝v 22s＝9×105 m/s 2 由安培力公式和牛顿第二定律，有：F ＝BIl ＝kI 2l ＝ma因此I ＝ma kl＝8.5×105 A. (2)滑块获得的动能是电源输出能量的4%，即：P ·Δt ×4%＝12mv 2 发射过程中电源供电时间为：Δt ＝v a ＝13×10－2 s 所需的电源输出功率为：P ＝12mv 2Δt ×4%＝1.0×109 W 由功率P ＝IU ，解得输出电压为：U ＝P I＝1.2×103 V. 答案：(1)8.5×105 A (2)1.0×109 W 1.2×103 V。

2021年高考物理一轮复习 8-1磁场的描述磁场对电流的作用同步检测试题1．在匀强磁场的同一位置，先后放入长度相等的两根直导线a和b，a、b两导线的方向与磁场方向垂直，但两导线中的电流大小不同，图28－1所示图象中表示导线所受安培力F与通电电流I的关系，a、b各自有一组F、I的数值，在图象中各描一个点，下列图象中正确的是( )A B C D图28－1解析：由于导线与磁场垂直，故F＝BIL，而a、b两导线的L相同，B相同，所以F ∝I，因此选项D正确．答案：D图28－22．(多选题)如图28－2所示，一根通电直导线垂直放在磁感应强度B＝1 T的匀强磁场中，在以导线截面的中心为圆心、r为半径的圆周上有a、b、c、d四个点．已知a点的实际磁感应强度为0，则下列叙述正确的是( )A．直导线中的电流方向垂直纸面向里B．b点的实际磁感应强度为 2 T，方向斜向上，与B的夹角为45°C．c点的实际磁感应强度也为0D．d点的实际磁感应强度与b点相同解析：a点的实际磁感应强度为0，是直线电流在a处的磁感应强度与匀强磁场在该处的磁感应强度的矢量和为0，所以直线电流在a处的B a＝1 T，方向向左，由安培定则可得直导线中的电流方向垂直纸面向里，由于圆周上各点到直导线的距离相同，所以直线电流在圆周上各处的磁感应强度大小均为1 T，但方向不同，在b处向上，在c处向右，在d处向下．b、c、d三处的实际磁感应强度分别为 2 T，方向斜向右上方与B成45°夹角；2 T，方向向右； 2 T，方向斜向右下方与B成45°夹角，选项A、B正确．答案：AB图28－33．如图28－3所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右解析：负电荷匀速转动，会产生与旋转方向相反的环形电流，由安培定则知，在磁针处磁场的方向沿OO′轴向左．由于磁针N极指向为磁场方向，所以应选C.答案：C图28－44．当放在同一平面内的长直导线MN和金属框通以如图28－4所示的电流时，MN固定不动，金属框的运动情况是( )A．金属框将靠近MNB．金属框将远离MNC．金属框将以xx′为轴转动D．金属框将以yy′为轴转动解析：上下两个边受到的磁场力的合力为零，左右两条边中，左边受到的力是引力，右边受到的力是斥力，但是越靠近导线，磁感应强度越大，所以左边受到的力大于右边受到的力．答案：A5．如图28－5所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将( )图28－5A．逐渐变大B．逐渐变小C．始终为零D．不为零，但始终保持不变解析：穿过线圈的磁通量是由于通电导线造成的，但是通电导线处于圆的正上方，所以穿过线圈的磁通量总为零，而通电导线竖直方向的移动也不会影响其总磁通量的变化．答案：C图28－66．(多选题)如图28－6所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为T1.现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示的电流后，台秤读数为T2，则以下说法正确的是( )A．弹簧长度将变长B．弹簧长度将变短C．T1>T2D．T1<T2解析：根据左手定则可知，通电导线所受安培力斜向右下方，根据牛顿第三定律，磁铁受到斜向左上方的磁场力，所以B、C正确．答案：BCB组能力提升7．(多选题)电磁轨道炮工作原理如图28－7所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是( )图28－7A ．只将轨道长度L 变为原来的2倍B ．只将电流I 增加至原来的2倍C ．只将弹体质量减至原来的一半D ．将弹体质量减至原来的一半，轨道长度L 变为原来的2倍，其他量不变解析：本题考查的是安培力和动能定理的知识，意在考查学生应用物理知识解决实际问题的能力．由题意可知磁感应强度B ＝kI ，安培力F ＝BId ＝kI 2d ，由动能定理可得：FL ＝mv 22，解得v ＝I 2kdL m，由此式可判断B 、D 选项正确． 答案：BD图28－88．(多选题)如图28－8所示，一金属直杆MN 两端接有导线，悬挂于线圈上方，MN 与线圈轴线处于同一竖直平面内，为使MN 垂直于纸面向外运动，可以( )A ．将a 、c 端接电源正极，b 、d 端接电源负极B ．将b 、d 端接电源正极，a 、c 端接电源负极C．将a、d端接电源正极，b、c端接电源负极D．将a端接电源的正极，b接c，d端接电源的负极解析：a、c端接电源正极，b、d端接电源负极时，电流从M→N，所在处磁场向上，则MN向外运动，A选项正确．b、d端接正极时，MN中电流从N→M，磁场方向向下，受力向外，B选项正确，C选项错误．a端接正极，b与c短接，d端接负极时，等同于A选项，所以D选项也正确．答案：ABD图28－99．如图28－9所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线中的电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法中正确的是( )A．导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左解析：首先用安培定则判定导线所在处的磁场方向，要注意是合磁场的方向，然后用左手定则判定导线的受力方向，可以确定B是正确的．答案：B10．[xx·河南省中原名校联考]如图28－10所示，PQ和MN为水平平行放置的金属导轨，相距L＝1 m．PM间接有一个电动势为E＝6 V、内阻r＝1 Ω的电源和一只滑动变阻器．导体棒ab跨放在导轨上，棒的质量为m＝0.2 kg，棒的中点用细绳经定滑轮与物体相连，物体的质量M＝0.3 kg.棒与导轨的动摩擦因数为μ＝0.5.已知最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计，g 取10 m/s2.匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体保持静止，滑动变阻器连入电路的阻值不可能的是( )图28－10 A．2 Ω B．4 ΩC．5 Ω D．6 Ω解析：设滑动变阻器连入电路的阻值为R，导体棒受到的安培力大小为F安＝BIL＝BL·ER＋r，方向水平向左，对导体棒受力分析并根据平衡条件可得Mg－f－F安＝0，其中－1 N＝－μmg≤f≤μmg＝1 N，可得2 N≤F安≤4 N，即2 N≤BL·ER＋r≤4 N，所以2 Ω≤R≤5 Ω，选项D错误．答案：D11．如图28－11所示是一个可以用来测量磁感应强度的装置：一长方体绝缘容器内部高为L，厚为d，左右两管等高处装有两根完全相同的开口向上的管子a、b，上、下两侧装有电极C(正极)和D(负极)并经开关S与电源连接，容器中注满能导电的液体，液体的密度为ρ；将容器置于一匀强磁场中，磁场方向垂直纸面向里，当开关断开时，竖直管子a、b中的液面高度相同，开关S闭合后，a、b管中液面将出现高度差．若当开关S闭合后，a、b管中液面将出现高度差为h，电路中电流表的读数为I，求磁感应强度B的大小．图28－11解析：开关S 闭合后，导电液体中有电流由C 流到D ，根据左手定则可知导电液体要受到向右的安培力F 作用，在液体中产生附加压强p ，这样a 、b 管中液面将出现高度差，在液体中产生附加压强p ，p ＝F S ＝BLI Ld ＝BI d＝ρgh 所以磁感应强度B ＝ρghd I 答案：ρghd I12．如图28－12所示为一电流表的原理示意图．质量为m 的均质细金属棒MN 的中点通过一挂钩与一竖直悬挂的弹簧相连，绝缘弹簧劲度系数为k .在矩形区域abcd 内有匀强磁场，磁感应强度大小为B ，方向垂直纸面向外．与MN 的右端N 连接的一绝缘轻指针可指示标尺上的读数，MN 的长度大于ab .当MN 中没有电流通过且处于平衡状态时，MN 与矩形区域的cd 边重合；当MN 中有电流通过时，指针示数可表示电流强度．图28－12(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g )(2)若要电流表正常工作，MN 的哪一端应与电源正极相接？(3)若k ＝2.0 N/m ，ab ＝0.20 m ，cb ＝0.050 m ，B ＝0.20 T ，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)若将量程扩大到原来的2倍，磁感应强度应变为多大？解析：(1)设当电流表示数为零时，弹簧的伸长量为Δx ，则有mg ＝k Δx ①由①式得：Δx ＝mg k.②(2)为使电流表正常工作，作用于通有电流的金属棒MN 的安培力必须向下，因此M 端应接正极．(3)设电流表满偏时通过MN 间电流强度为I m ，则有BI m ab ＋mg ＝k (cb ＋Δx )③联立②③并代入数据得I m ＝2.5 A ．④(4)设量程扩大后，磁感应强度变为B ′，则有2B ′I m ab ＋mg ＝k (cb ＋Δx )．⑤由①⑤式得：B ′＝k cb2I m ab ⑥代入数据得：B ′＝0.10 T.答案：(1)mg k(2)M 端 (3)2.5 A(4)0.10 TC 组 难点突破13．如图28－13所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB 、CD ，图28－13导轨上放有质量为m 的金属棒MN ，棒与导轨间的动摩擦因数为μ，现从t ＝0时刻起，给棒通以图示方向的电流，且电流与时间成正比，即I ＝kt ，其中k 为恒量．若金属棒与导轨始终垂直，则如图28－14所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是( )图28－14解析：当f＝μBIL＝μBLkt<mg时，棒沿导轨向下加速；当f＝μBLkt>mg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为f＝μBLkt；当棒停止运动时，摩擦力立即变为静摩擦力，大小为f＝mg，故选项C正确．答案：C31739 7BFB 篻39691 9B0B 鬋/38267 957B 镻23340 5B2C 嬬/21385 5389 厉L20492 500C 倌36119 8D17 贗`>W34333 861D 蘝25488 6390 掐。
