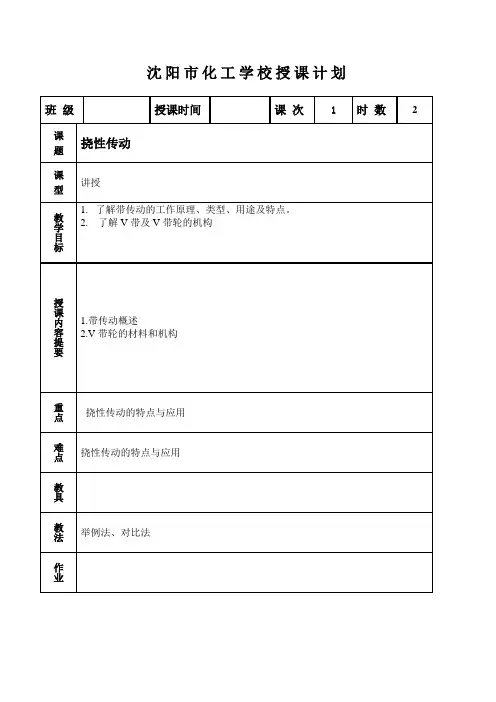

沈阳市化工学校授课计划班级授课时间课次 1 时数 2课题挠性传动课型讲授教学目标1.了解带传动的工作原理、类型、用途及特点。

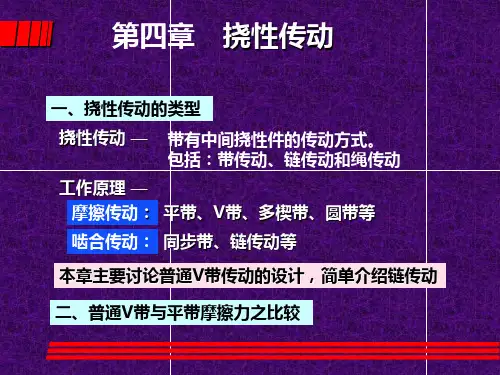

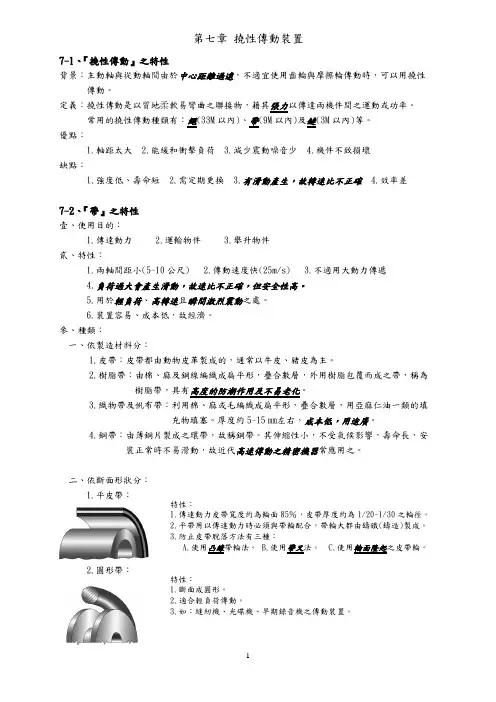

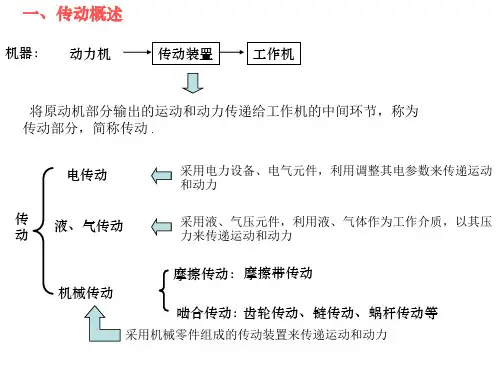

2. 了解V带及V带轮的机构授课内容提要1.带传动概述2.V带轮的材料和机构重点挠性传动的特点与应用难点挠性传动的特点与应用教具教法举例法、对比法作业备注第八章挠性传动第一节挠性传动的类型、特点与应用一、挠性传动的类型挠性传动：通过中间挠性件传递运动和动力的传动形式。
当主动轴与从动轴相距较远时，常采用挠性传动。

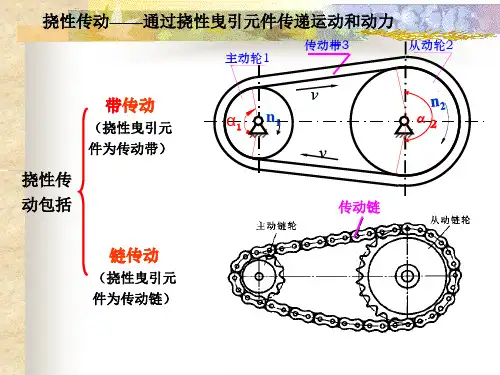

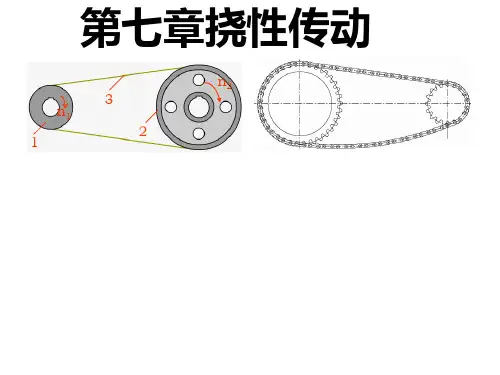

根据挠性元件不同可分为带传动和链传动两类。
1.带传动带传动的组成：由主动带轮、从动带轮和紧套在两轮上的传动带组成。
工作原理：当原动机驱动主动带轮转动时，由于带与带轮之间摩擦力的作用，使从动带轮一起转动，从而实现运动和动力的传递。
带传动形式：开口传动：两轴平行，ω1、ω2同向。
交叉传动：两轴平行，ω1、ω2反向。
半交叉传动：两轴交错，不能逆转。
2.链传动链传动的组成：链传动由主动链轮、从动链轮和绕在链轮上的链条所组成。
工作原理：两轮间以链条为中间挠性元件的啮合来传递动力和运动。
优点：平均速比im准确，无滑动；结构紧凑，轴上压力小；传动效率高η=98%；承载能力高P=100KW；可传递远距离传动amax=8m；成本低。
缺点：瞬时传动比不恒定；传动不平稳；传动时有噪音、冲击；对安装精度要求较高。
第二节普通V带与V带轮一、普通V带结构和标准普通V带：是无接头的环形带。
截面组成部分：包布层：橡胶帆布，保护作用。
伸张层：拉伸强力层：承受载荷的主体压缩层：压缩节面：带绕过带轮弯曲时，内、外层之间长度不变的中性层。
节宽：节面的宽度bp基准直径：V带装在带轮上后，与节宽对应的带轮直径dd基准长度：与带轮基准直径处相对应的带的周线长度，用Ld表示。
中心距：两带轮轴线间的距离a。
包角：带与带轮接触弧所对应的中心角α。
二、V带带轮的材料与结构dd1 dd2 １.V带带轮材料选择带速≤30m/s时——灰铸铁HT150、HT200,常用。
