柴油机电喷技术

何谓电喷柴油机采用电子控制燃油喷射及排放的柴油机即为电喷柴油机。

电喷柴油喷射系统由传感器、ECU和执行机构三部分组成。

其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况的实时控制。

采用转速、油门踏板位置、喷油时刻、进气温度、进气压力、燃油温度、冷却水温度等传感器，将实时检测的参数同时输入ECU，与已储存的设定参数值或参数图谱进行比较，经过处理计算按照最佳值或计算后的目标值把指令送到执行器。

执行器根据 ECU指令控制喷油量(电磁阀关闭持续时间)和喷油正时(电磁阀关闭始点)，同时对废气再循环阀、预热塞等执行机构进行控制，使柴油机运行状态达到最佳。

柴油机电子控制技术的发展趋势1．高的喷射压力2．独立的喷射压力控制3．改善柴油机燃油经济性4．独立的燃油喷射正时控制5．可变的预喷射控制能力6．最小油量的控制能力7．快速断油能力柴油机电子控制技术的优点：1．具有发动机自动保护功能。

当专用传感器向ECU指示系统超过正常安全参数运转时，ECU将向驾驶员发出报警信号，并减小发动机的功力，甚至使发动机停止运转。

2．具有发动机故障诊断功能。

ECU对发动机的所有传感器、喷油器、连接器、线路进行检测，在传感器及电路发生故障时，ECU将储存诊断故障码（DTC）或故障码。

在诊断和排除发动机故障时，故障码对确定故障产生的工况和可能部位提供帮助，从而使故障诊断和排除更为快捷有效。

3．减少了发动机的维护工作量。

由于燃油喷射得到了严格控制，从而改善了发动机燃烧。

由于取消了机械调速器拉杆或齿条，又减少了调整和维修项目。

4．改进了发动机的调速控制。

由电控调速器取代了机械调速器中的旋转飞块装置，使转速控制更加精确，电子控制可以通过程序对行驶过程中的正常转速降进行设定，在取力装置（PTO）工作和汽车驻车时甚至可以实现零转速降。

5．改善了发动机的燃油经济性。

选定发动机工况后，ECU将按程序对发动机的运转工况进行检测，特别是对喷油过程有重要影响的定时、温度、负荷、转速和增压压力等。

电喷柴油机的工作原理
电喷柴油机是一种采用电喷方式实现燃油喷射的柴油发动机。

其工作原理主要分为燃油供给系统和喷油系统两部分。

燃油供给系统由燃油箱、燃油泵和燃油滤清器组成。

燃油泵主要负责从燃油箱中将燃油送至高压油管，而燃油滤清器则用于过滤燃油中的杂质，确保燃油的清洁。

喷油系统由高压油泵、电控单元、高压油管、喷油嘴以及传感器组成。

高压油泵负责将燃油通过高压油管送至喷油嘴，而电控单元则负责控制高压油泵的工作。

传感器可以感知发动机的工作状态，并将相关信息反馈给电控单元。

在工作时，电控单元通过接收传感器的反馈信号，确定最佳的燃油喷射时机和量。

当发动机正常运转时，电控单元会控制高压油泵按一定的时间和压力向喷油嘴供给燃油。

燃油经过喷油嘴喷射进入燃烧室，与高温高压的压缩空气混合并自燃，从而产生推动活塞运动的能量。

整个喷油过程主要涉及燃油的供给、喷射时间和喷射压力的控制。

由于采用了电喷技术，能够更精准地控制燃油的喷射时机和量，从而提高燃油的利用效率，减少污染物的排放。

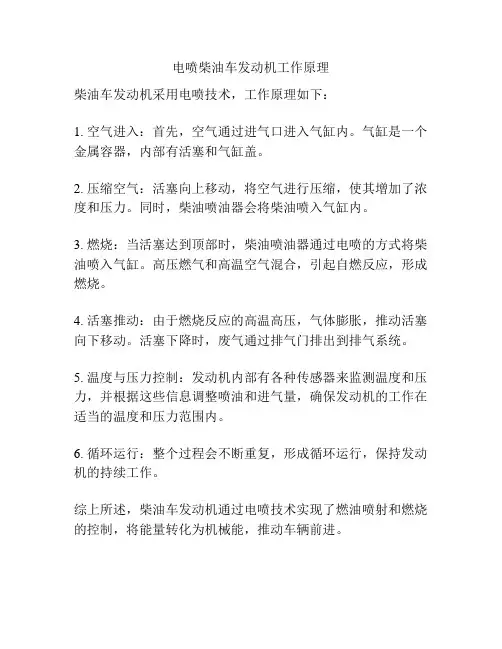

电喷柴油车发动机工作原理
柴油车发动机采用电喷技术，工作原理如下：
1. 空气进入：首先，空气通过进气口进入气缸内。

气缸是一个金属容器，内部有活塞和气缸盖。

2. 压缩空气：活塞向上移动，将空气进行压缩，使其增加了浓度和压力。

同时，柴油喷油器会将柴油喷入气缸内。

3. 燃烧：当活塞达到顶部时，柴油喷油器通过电喷的方式将柴油喷入气缸。

高压燃气和高温空气混合，引起自燃反应，形成燃烧。

4. 活塞推动：由于燃烧反应的高温高压，气体膨胀，推动活塞向下移动。

活塞下降时，废气通过排气门排出到排气系统。

5. 温度与压力控制：发动机内部有各种传感器来监测温度和压力，并根据这些信息调整喷油和进气量，确保发动机的工作在适当的温度和压力范围内。

6. 循环运行：整个过程会不断重复，形成循环运行，保持发动机的持续工作。

综上所述，柴油车发动机通过电喷技术实现了燃油喷射和燃烧的控制，将能量转化为机械能，推动车辆前进。

柴油发动机电喷原理柴油发动机电喷原理是指利用电子控制系统将柴油喷射到燃烧室中进行燃烧的一种技术。

它主要由柴油供给系统、压力泵、喷油器和电控模块等组成。

以下将详细介绍柴油发动机电喷原理。

柴油发动机电喷原理的核心是喷油器，它负责将柴油喷射到燃烧室中，以便进行燃烧。

喷油器是由电磁铁、喷注器、喷油嘴等组成的，通过电子控制系统控制喷油器的喷油量、喷油时刻和喷油角度等参数。

柴油发动机电喷原理的工作过程如下：首先，电子控制模块接收各种传感器的信号，包括发动机转速传感器、气温传感器、气压传感器等。

然后，根据这些传感器的信号，电子控制模块计算并决定喷油系统的工作参数，如喷油量、喷油时刻和喷油角度等。

在柴油供给系统中，液体柴油经过油箱进入供应泵。

供应泵将柴油进行加压，并输送到喷油器中。

压力泵通过电动机的驱动，带动柱塞运动，使柴油被压入高压油管中。

压力油管中的柴油压强将通过喷油器的喷注器被释放，喷油量由电磁阀控制。

当电磁阀关闭时，喷油终止。

喷油器起到将柴油喷射到燃烧室中的作用。

喷油器的工作原理是利用电磁铁产生的磁场来控制喷油嘴的喷油量和喷油时刻。

在电磁铁没有通电时，喷油嘴关闭，柴油不会被喷射到燃烧室中。

当电磁铁通电时，喷油嘴打开，通过高压油管中的柴油喷射到燃烧室中，从而完成燃油喷射过程。

电控模块通过控制喷油器的电磁铁的通断控制喷油的时刻和喷油量。

柴油的喷射量取决于多个参数，包括机油温度、加速度、发动机负荷、发动机的转速等。

电控模块会根据这些参数的变化来调整喷油器的喷油量和喷油时刻，从而实现最佳的燃烧效果。

柴油发动机电喷原理具有精确、高效、稳定等优点。

通过电控模块的精准计算和控制，可以实现柴油的准确喷射，从而提高发动机的燃烧效率和动力输出。

此外，柴油发动机电喷原理还具有环保的特点，可以有效降低柴油发动机的排放物质。

总之，柴油发动机电喷原理是利用电子控制系统来控制喷油器喷射柴油的一种技术，通过精确的计算和控制，实现柴油的准确喷射，提高发动机的燃烧效率和动力输出。

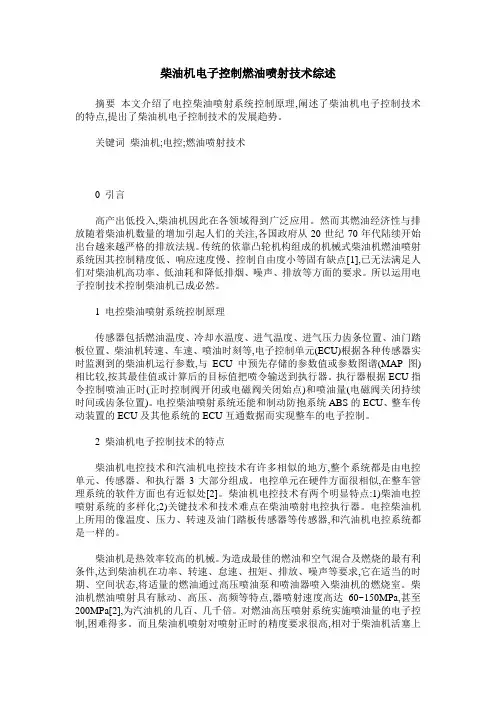

柴油机电子控制燃油喷射技术综述摘要本文介绍了电控柴油喷射系统控制原理,阐述了柴油机电子控制技术的特点,提出了柴油机电子控制技术的发展趋势。

关键词柴油机;电控;燃油喷射技术0 引言高产出低投入,柴油机因此在各领域得到广泛应用。

然而其燃油经济性与排放随着柴油机数量的增加引起人们的关注,各国政府从20世纪70年代陆续开始出台越来越严格的排放法规。

传统的依靠凸轮机构组成的机械式柴油机燃油喷射系统因其控制精度低、响应速度慢、控制自由度小等固有缺点[1],已无法满足人们对柴油机高功率、低油耗和降低排烟、噪声、排放等方面的要求。

所以运用电子控制技术控制柴油机已成必然。

1 电控柴油喷射系统控制原理传感器包括燃油温度、冷却水温度、进气温度、进气压力齿条位置、油门踏板位置、柴油机转速、车速、喷油时刻等,电子控制单元(ECU)根据各种传感器实时监测到的柴油机运行参数,与ECU中预先存储的参数值或参数图谱(MAP图)相比较,按其最佳值或计算后的目标值把喷令输送到执行器。

执行器根据ECU指令控制喷油正时(正时控制阀开闭或电磁阀关闭始点)和喷油量(电磁阀关闭持续时间或齿条位置)。

电控柴油喷射系统还能和制动防抱系统ABS的ECU、整车传动装置的ECU及其他系统的ECU互通数据而实现整车的电子控制。

2 柴油机电子控制技术的特点柴油机电控技术和汽油机电控技术有许多相似的地方,整个系统都是由电控单元、传感器、和执行器3大部分组成。

电控单元在硬件方面很相似,在整车管理系统的软件方面也有近似处[2]。

柴油机电控技术有两个明显特点:1)柴油电控喷射系统的多样化;2)关键技术和技术难点在柴油喷射电控执行器。

电控柴油机上所用的像温度、压力、转速及油门踏板传感器等传感器,和汽油机电控系统都是一样的。

柴油机是热效率较高的机械。

为造成最佳的燃油和空气混合及燃烧的最有利条件,达到柴油机在功率、转速、怠速、扭矩、排放、噪声等要求,它在适当的时期、空间状态,将适量的燃油通过高压喷油泵和喷油器喷入柴油机的燃烧室。

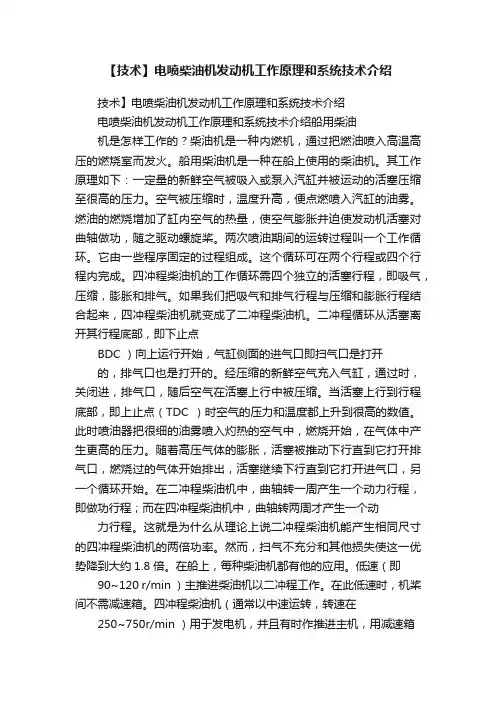

【技术】电喷柴油机发动机工作原理和系统技术介绍技术】电喷柴油机发动机工作原理和系统技术介绍电喷柴油机发动机工作原理和系统技术介绍船用柴油机是怎样工作的？柴油机是一种内燃机，通过把燃油喷入高温高压的燃烧室而发火。

船用柴油机是一种在船上使用的柴油机。

其工作原理如下：一定量的新鲜空气被吸入或泵入汽缸并被运动的活塞压缩至很高的压力。

空气被压缩时，温度升高，便点燃喷入汽缸的油雾。

燃油的燃烧增加了缸内空气的热量，使空气膨胀并迫使发动机活塞对曲轴做功，随之驱动螺旋桨。

两次喷油期间的运转过程叫一个工作循环。

它由一些程序固定的过程组成。

这个循环可在两个行程或四个行程内完成。

四冲程柴油机的工作循环需四个独立的活塞行程，即吸气，压缩，膨胀和排气。

如果我们把吸气和排气行程与压缩和膨胀行程结合起来，四冲程柴油机就变成了二冲程柴油机。

二冲程循环从活塞离开其行程底部，即下止点BDC ）向上运行开始，气缸侧面的进气口即扫气口是打开的，排气口也是打开的。

经压缩的新鲜空气充入气缸，通过时，关闭进，排气口，随后空气在活塞上行中被压缩。

当活塞上行到行程底部，即上止点（TDC ）时空气的压力和温度都上升到很高的数值。

此时喷油器把很细的油雾喷入灼热的空气中，燃烧开始，在气体中产生更高的压力。

随着高压气体的膨胀，活塞被推动下行直到它打开排气口，燃烧过的气体开始排出，活塞继续下行直到它打开进气口，另一个循环开始。

在二冲程柴油机中，曲轴转一周产生一个动力行程，即做功行程；而在四冲程柴油机中，曲轴转两周才产生一个动力行程。

这就是为什么从理论上说二冲程柴油机能产生相同尺寸的四冲程柴油机的两倍功率。

然而，扫气不充分和其他损失使这一优势降到大约1.8 倍。

在船上，每种柴油机都有他的应用。

低速（即90~120 r/min ）主推进柴油机以二冲程工作。

在此低速时，机桨间不需减速箱。

四冲程柴油机（通常以中速运转，转速在250~750r/min ）用于发电机，并且有时作推进主机，用减速箱提供90~120 r/min 的速度。
