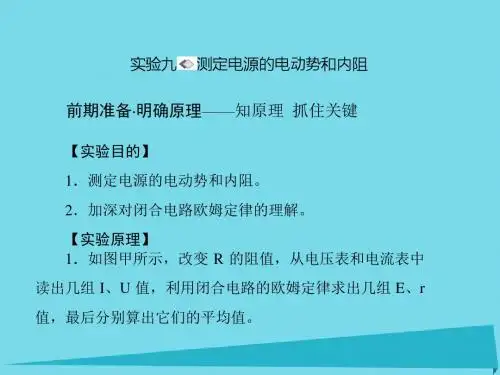

2017版高考物理一轮复习 第七章 恒定电流 实验九 测定电源的电动势和内阻课件

内电阻会明显增大，因此在实验中不要将电流I调得
过大，读数要快，每次读完立即断电。
3．在画U－I 图线时，要使较多的点落在这条直 线上或使各点均匀分布在直线的两侧，个别偏离直线 太远的点可舍去不予考虑。
4．干电池内阻较小时路端电压U的变化也较小， 即不会比电动势小很多，这时，在画U－I图线时， 纵轴的刻度可以不从零开始，而是根据测得的数据从
图实Ⅸ－6
Ⅲ.断开开关，将Rx改接在B、C之间，A与B直接 相连，其他部分保持不变。重复Ⅱ的步骤，得到另一 条U－I图线，图线与横轴I的交点坐标为(I0，0)，与 纵轴U的交点坐标为(0，U0)。
回答下列问题： (1)电流表应选用________，滑动变阻器应选用 ________；
(2)由图乙的图线，得电源内阻r＝________Ω； (3) 用 I0 、 U0 和 r 表 示 待 测 电 阻 的 关 系 式 Rx ＝ ________，代入数值可得Rx； (4)若电表为理想电表，Rx接在B、C之间与接在 A、B之间，滑动变阻器滑片都从最大阻值位置调到 某同一位置，两种情况相比，电流表示数变化范围 ________，电压表示数变化范围________。(选填“ 相同”或“不同”)
4．用作图法处理数据，如图实Ⅸ－2所示。 图实Ⅸ－2
(1)图线与纵轴交点为 E； (2)图线与横轴交点为 I 短＝Er ；
(3)图线的斜率表示 r＝|ΔΔUI |。
【实验器材】 电池、电压表、电流表、滑动变阻器、开 关、导线、坐标纸和刻度尺。
【实验步骤】 1．电流表用0.6 A量程，电压表用3 V量程，按 实验电路图连接好实物电路。 2．把变阻器的滑片移动到使接入电路阻值最大 的一端。 3．闭合电键，调节变阻器，使电流表有明显示 数。记录一组电流表和电压表的示数，用同样方法测

片、锌片和家乡盛产的柑橘制作了果汁电池，他们测量这 种电池的电动势E和内阻r，并探究电极间距对E和r的影 响．实验器材如图5所示．
图5
①测量E和r的实验方案为：调节滑动变阻器，改变电源两 端的电压U和流过电源的电流I，依据公式________，利 用测量数据作出U－I图象，得出E和r. ②将电压表视为理想表，要求避免电流表分压作用对测量 结果的影响，请在图5中用笔画线代替导线连接电路． ③实验中依次减小铜片与锌片的间距，分别得到相应果汁 电池的U－I图象如图6中(a)、(b)、(c)、(d)所示，由此可 知：
热点一 伏安法测电源电动势和内阻 【典例1】 (2013·浙江卷，22)采用如图3所示的电路“测定电
池的电动势和内阻”．
图3
(1)除了选用照片中的部分器材外，________(填选项)；
A．还需要电压表 C．还需要学生电源
图4 B．还需要电流表 D．不再需要其他器材
(2)测量所得数据如下：
测量次数
Ω. 答案 (1)R1 (2)电路图如图所示 (3)1.47(1.46～1.48均 对) 0.83(0.81～0.85均对)
解析 (1)照片中已有电流表、电阻箱和干电池，还缺少电压表， 故选 A. (2)作出 U-I 图象，由图象斜率可求得 r＝(0.75±0.10)Ω. (3)由欧姆定律得：R＋RA＝UI ，得 RA＝UI －R＝0.22 Ω.
答案 (1)A (2)(0.75±0.10)Ω (3)0.22 Ω
【跟踪短训】 1．(2012·重庆卷，22(2))某中学生课外科技活动小组利用铜
图7
2．伏阻法：用一个电压表和电阻箱测量，电路如图 7 乙所示， 测量原理为：E＝U1＋UR11r，E＝U2＋UR22r，由此可求出 r 和 E， 此种方法测得的电动势和内阻均偏小．

器材：
A．待测电源(电动势约为 4.5 V，内阻约为 2 Ω )
B．电流表 (量程 0.6 A，内阻为 1 Ω )
C．电压表 (量程 15 V，内阻为 3 kΩ )
D．电压表 (量程 3 V，内阻为 2 kΩ )
E．定值电阻 R1＝500 Ω F．定值电阻 R2＝1000 Ω G．滑动变阻器 R(阻值范围 0～20 Ω )
K12课件
1
2．用图象法来处理数据，在坐标纸上以 I 为横坐标、U 为纵坐标， 用测出的几组 I、U 值画出 U -I 图象，如图乙所示，直线跟纵轴的交点 的纵坐标表示电源电动势 E 的值，图线斜率的绝对值即内阻 r 的值。
【实验器材】
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻
度尺。
K12课件
10
剖析考点·瞄准热点——析考点 强化认识
考点一
实验原理与操作
[典题 1] (2014·全国新课标Ⅰ)利用如图甲所示电路，可以测
量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱 R(最大阻值为 999.9 Ω)，电阻 R0(阻值为 3.0 Ω )，电阻 R1(阻值为 3.0 Ω)，电流表Ⓐ(量程为 200 mA，内阻为 RA＝6.0 Ω )，开关 S。
K12课件
11
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关 S；
②多次调节电阻箱，记下电流表的示数 I 和电阻箱相应的阻值 R；
③以
1 I
为纵坐标，R 为横坐标，作
1 I
­R 图线(用直线拟合)；
④求出直线的斜率 k 和在纵轴上的截距 b。
回答下列问题：
(1)分别用 E 和 r 表示电源的电动势和内阻，则
H．开关及导线

数据处理与误差分析
【典例2】
用图所示电路，测定一节干电池的电动势和内阻．电池 的内阻较小，为了防止在调节滑动变阻器时造成短路，电路 中用一个定值电阻R0起保护作用．除电池、开关和导线外， 可供使用的实验器材还有：
A．电流表(量程0.6 A、3 A)； B．电压表(量程3 V、15 V)； C．定值电阻(阻值1 Ω、额定功率5 W)； D．定值电阻(阻值10 Ω、额定功率10 W)； E．滑动变阻器(阻值范围0～10 Ω、额定电流2 A)； F．滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．
第七章
恒定电流
实验九 测定电源的电动势和内阻
一、实验目的 1．测定电源的电动势和内阻． 2．加深对闭合电路欧姆定律的理解． 二、实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐 标纸和刻度尺.
突破考点01 突破考点02
突破考点03 高考真题
突破考点01
实验原理与操作
【典例1】 (2014·北京高考)利用电流表和电压表测定 一节干电池的电动势和内电阻．要求尽量减小实验误差．
答案：C
2．某课外小组在参观工厂时，看到一丢弃不用的电池， 同学们想用物理上学到的知识来测定这个电池的电动势和内 阻，已知这个电池的电动势约为11～13 V，内阻小于3 Ω，由 于直流电压表量程只有3 V，需要将这只电压表通过连接一固 定电阻(用电阻箱代替)，改装为量程为15 V的电压表，然后再 用伏安法测电池的电动势和内阻，以下是他们的实验操作过 程：
应点已经标在图的坐标纸上，请标出余下一组数据的对应点，
并画出U－I图线.
序号
12
3
456
电压U(V) 1.45 1.40 1.30 1.25 1.20 1.10
