下载文档原格式
水泥或石灰剂量测定方法
1.化学分析方法：
化学方法是一种常见的测定水泥或石灰剂量的方法。
其中一种常用的
方法是酸碱中和滴定法。
该方法需要将水泥或石灰样品溶解在酸性或碱性
溶液中，然后通过滴定法与酸碱指示剂反应来确定其含量。
这种方法的优
点是简单易行，但需要一些特殊的实验设备和化学试剂。
2.物理测定方法：
物理测定方法可以通过测量水泥或石灰的一些物理性质来推算其剂量。
例如，对于石灰，可以通过比较其密度和体积来计算剂量。
这种方法需要
使用一些仪器设备，如称量器和密度计。
3.红外光谱法：
红外光谱法是一种非常准确和常用的水泥或石灰剂量测定方法。
该方
法基于不同物质的红外吸收光谱特征，可以通过检测水泥或石灰样品的红
外吸收光谱来确定其含量。
这种方法需要使用红外光谱仪和相应的软件来
进行分析。
4.X射线衍射法：
X射线衍射法也是一种常用的水泥或石灰剂量测定方法。
该方法基于
样品对X射线的衍射特性，通过检测衍射图谱来确定其含量。
这种方法需
要使用X射线衍射仪和相应的数据处理软件。
总之，水泥或石灰的剂量测定方法多种多样，每种方法都有其优缺点，适用于不同的实际需求。
在实践中，我们可以根据实际情况选择合适的方
法来进行剂量测定。
同时，为了确保测定结果的准确性，我们还应严格遵守操作规程，并使用标准参考物质进行校准。
石灰含量的测定方法石灰含量是指物质中石灰的百分比，常用于土壤、水质、煤炭等领域的分析。
测定石灰含量可以帮助我们了解材料的性质和用途，对农田改良、矿产资源开发等具有重要意义。
本文将介绍几种常用的石灰含量测定方法。
一、酸碱滴定法酸碱滴定法是常用的测定石灰含量的方法之一、其基本原理是利用酸碱中和反应，通过滴定酸碱溶液测定石灰含量。
具体操作步骤如下：1.准备样品。
将待测物样品取一定量称入锥形瓶中。
2.加入指示剂。
根据具体要求，加入酸碱指示剂，常用的有酚酞、溴菲蓝等。
3.滴定过程。
将标准酸溶液慢慢滴入锥形瓶中，直到滴定液由红转为酸碱指示剂颜色的变化，标志着酸碱溶液已经完全中和。
4.计算结果。
根据滴定酸碱溶液的消耗量，计算出石灰的含量。
二、火焰原子吸收分光光度法火焰原子吸收分光光度法是一种高灵敏度的仪器分析方法，适用于石灰含量测定的微量分析。
其原理是利用物质的原子吸收特性，通过量化吸光度测定石灰的含量。
具体操作步骤如下：1.准备样品。
将待测物样品取一定量，溶解在适当的溶剂中。
若溶解度不好，可采用熔融法或湿化法先将样品熔融或湿化。
2.原子化。
将样品溶液通过火焰原子化器等装置，使样品中的石灰原子蒸发进入气态。
3.光度测定。
将原子化后的样品腔体放入原子吸收分光光度计中，测定在特定波长下的吸光度。
4.计算结果。
根据标准曲线或查表法，计算出石灰的含量。
三、重量法重量法是一种简单但精确的测定石灰含量的方法，适用于固体样品的分析。
其基本原理是通过测定样品的质量变化，计算出石灰的含量。
具体操作步骤如下：1.准备样品。
将待测物样品取一定量称到已经烘干和冷却的量瓶中。
2.烘干。
将量瓶放入恒温烘箱，以恒定的温度和时间烘干至恒重。
3.焙烧。
将烘干后的量瓶放入已经预热的焙烧炉中，以高温焙烧一段时间，使样品中的石灰完全分解。
4.冷却和称重。
将量瓶从焙烧炉中取出，冷却至室温，并立即称取样品和量瓶的总质量。
5.计算结果。
根据称重前后的质量变化，计算出石灰的含量。
石灰土石灰剂量的测定试验步骤
1从施工现场同一位置取约1000g具有代表性的石灰土试样，经进一步拌匀以后，使其全部通过2mm或2.5mm筛孔。
2用感量0.5g的架盘天平称取两份石灰土试样各300g，并分别放入两个1000mL有塞三角瓶中，每个三角瓶中加10%氯化铵溶液600mL。
盖紧塞子用手振荡(或用不锈钢棒搅拌)2min，保持每分钟120次±5次。
静止4min后将25-30mL 待测液倒入干燥、洁净的500ml烧杯中。
加入一只搅拌子并放在直读式测钙仪上，仪器开始搅拌后，放入钙电极和甘汞电极，待停止搅拌后，仪器显示的数值即为该样品的石灰剂量。
再重复一次，取两次测试结果的平均值。
3本方法适用于测定新拌石灰土中石灰的剂量。

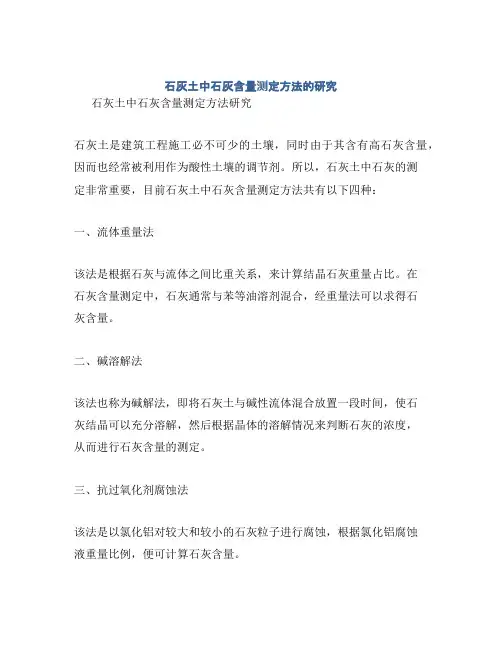

石灰土中石灰含量测定方法的研究石灰土中石灰含量测定方法研究石灰土是建筑工程施工必不可少的土壤，同时由于其含有高石灰含量，因而也经常被利用作为酸性土壤的调节剂。
所以，石灰土中石灰的测定非常重要，目前石灰土中石灰含量测定方法共有以下四种：一、流体重量法该法是根据石灰与流体之间比重关系，来计算结晶石灰重量占比。
在石灰含量测定中，石灰通常与苯等油溶剂混合，经重量法可以求得石灰含量。
二、碱溶解法该法也称为碱解法，即将石灰土与碱性流体混合放置一段时间，使石灰结晶可以充分溶解，然后根据晶体的溶解情况来判断石灰的浓度，从而进行石灰含量的测定。
三、抗过氧化剂腐蚀法该法是以氯化铝对较大和较小的石灰粒子进行腐蚀，根据氯化铝腐蚀液重量比例，便可计算石灰含量。
四、氯离子吸附法该法利用石灰粒子表面形成氯离子吸附体，根据氯离子的吸附效果，来测定石灰含量。
以上四种方法都有其独特的优缺点，为了获取精准的石灰土中石灰含量测定结果，建议同时应用多个测定方法。
例如，将抗过氧化剂腐蚀法、碱溶解法、氯离子吸附法等结合使用，以实现最佳的石灰土测定结果。
此外，在实际操作中，应特别注意石灰土混合物中存在特殊性质的锆石、铁矿石、钙岩、氧化铝等物质。
这些物质容易操作失误影响结果，因此在实际测定过程中应特别小心，正确使用相关仪器和测试方法，以确保结果的准确性。
总结综上所述，目前石灰土中石灰含量测定方法共有流体重量法、碱溶解法、抗过氧化剂腐蚀法和氯离子吸附法四种。
每种方法都具备自身的优点和缺点，建议在实际应用中应该同时使用多种测定方法，同时注意操作时要特别小心，以获得精准的石灰土中石灰含量测定结果。

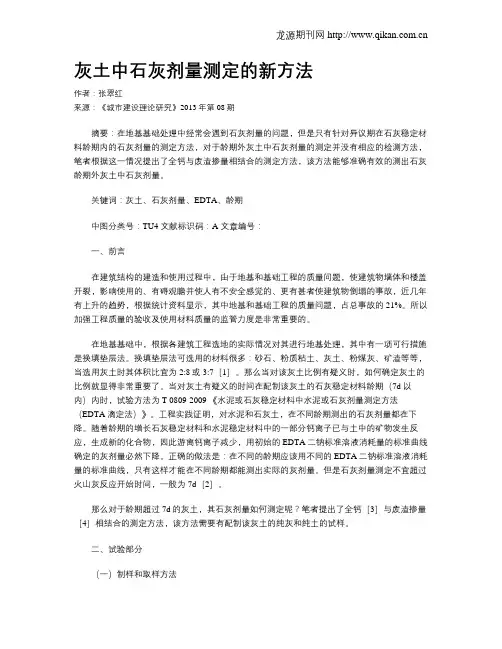

灰土中石灰剂量测定的新方法作者：张翠红来源：《城市建设理论研究》2013年第08期摘要：在地基基础处理中经常会遇到石灰剂量的问题，但是只有针对异议期在石灰稳定材料龄期内的石灰剂量的测定方法，对于龄期外灰土中石灰剂量的测定并没有相应的检测方法，笔者根据这一情况提出了全钙与废渣掺量相结合的测定方法，该方法能够准确有效的测出石灰龄期外灰土中石灰剂量。
关键词：灰土、石灰剂量、EDTA、龄期中图分类号：TU4 文献标识码：A 文章编号：一、前言在建筑结构的建造和使用过程中，由于地基和基础工程的质量问题，使建筑物墙体和楼盖开裂，影响使用的、有碍观瞻并使人有不安全感觉的、更有甚者使建筑物倒塌的事故，近几年有上升的趋势，根据统计资料显示，其中地基和基础工程的质量问题，占总事故的21%。
所以加强工程质量的验收及使用材料质量的监管力度是非常重要的。
在地基基础中，根据各建筑工程选地的实际情况对其进行地基处理，其中有一项可行措施是换填垫层法。
换填垫层法可选用的材料很多：砂石、粉质粘土、灰土、粉煤灰、矿渣等等，当选用灰土时其体积比宜为2:8或3:7［1］。
那么当对该灰土比例有疑义时，如何确定灰土的比例就显得非常重要了。
当对灰土有疑义的时间在配制该灰土的石灰稳定材料龄期（7d以内）内时，试验方法为T 0809-2009 《水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）》。
工程实践证明，对水泥和石灰土，在不同龄期测出的石灰剂量都在下降。
随着龄期的增长石灰稳定材料和水泥稳定材料中的一部分钙离子已与土中的矿物发生反应，生成新的化合物，因此游离钙离子减少，用初始的EDTA二钠标准溶液消耗量的标准曲线确定的灰剂量必然下降。
正确的做法是：在不同的龄期应该用不同的EDTA二钠标准溶液消耗量的标准曲线，只有这样才能在不同龄期都能测出实际的灰剂量。
但是石灰剂量测定不宜超过火山灰反应开始时间，一般为7d［2］。
那么对于龄期超过7d的灰土，其石灰剂量如何测定呢？笔者提出了全钙［3］与废渣掺量［4］相结合的测定方法，该方法需要有配制该灰土的纯灰和纯土的试样。
灰剂量检测（石灰土水泥土水稳）目的和适用范围（1）本实验方式适用于在工地快速测定水泥和石灰稳固土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳固土能够是细粒土，也能够是中粒土和粗粒土。
工地水泥和石灰稳固土含水量的少量转变（±2%），事实上不阻碍测定结果。
用本方式进行一次剂量测定，只需10min左右。
（2）本方式也能够用来测定水泥和石灰稳固土中结合料的剂量。
二、仪器设备（1）滴定管（酸式）：50mL，1支。
（2）滴定台：1个（3）滴定管夹：1个（4）大肚移液管：10mL，10支（5）锥形瓶（三角瓶）：200mL，20个（6）烧杯：2000mL，一只，300mL，10只（7）容量瓶：1000mL，1个（8）搪瓷杯：容量大于1200mL，10只（9）不锈钢棒（或粗玻璃棒）：10根（10）量筒：100和5mL，各1只，50mL，2只（11）棕色广口瓶：60mL，1只（装钙红）（12）托盘天平：称量500g、感量和称量100g、感量，各一台（13）秒表：一只（14）表面皿：Φ9cm，1个（15）研钵Φ12~Φ13cm，1个（16）土样筛：筛孔或，1个（17）洗耳球（1两或2两）：1个（18）周密试纸：PH12~14（19）聚乙烯桶：20L，1个（装蒸馏水）；10L，2个（装氯化铵及EDTA二钠标准液）;5L，1个（装氢氧化钠）。
（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸（21）洗瓶（塑料）：500mL，1只3. 试剂（1）L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯），用微热的无二氧化碳蒸馏水溶解，待全数溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。
也能够分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入干净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全数溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。

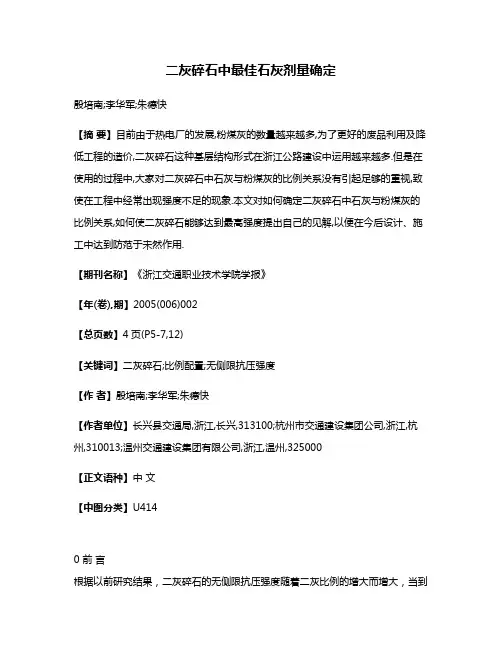

二灰碎石中最佳石灰剂量确定殷培南;李华军;朱德快【摘要】目前由于热电厂的发展,粉煤灰的数量越来越多,为了更好的废品利用及降低工程的造价,二灰碎石这种基层结构形式在浙江公路建设中运用越来越多.但是在使用的过程中,大家对二灰碎石中石灰与粉煤灰的比例关系没有引起足够的重视,致使在工程中经常出现强度不足的现象.本文对如何确定二灰碎石中石灰与粉煤灰的比例关系,如何使二灰碎石能够达到最高强度提出自己的见解,以便在今后设计、施工中达到防范于未然作用.【期刊名称】《浙江交通职业技术学院学报》【年(卷),期】2005(006)002【总页数】4页(P5-7,12)【关键词】二灰碎石;比例配置;无侧限抗压强度【作者】殷培南;李华军;朱德快【作者单位】长兴县交通局,浙江,长兴,313100;杭州市交通建设集团公司,浙江,杭州,310013;温州交通建设集团有限公司,浙江,温州,325000【正文语种】中文【中图分类】U4140 前言根据以前研究结果，二灰碎石的无侧限抗压强度随着二灰比例的增大而增大，当到达一个最高强度后，随着二灰比例的增大无侧限抗压强度反而降低。
一般认为二灰碎石中当石灰中的CaO与粉煤灰中的SiO2含量的比值CaO/SiO2为0.8～1.0时，对火山灰反应推动力最大，反应生成物最多，有利于二灰集料的强度。
而在现在工程设计或施工中一般只是随意人为确定一个比例。
致使在工程中一方面造成强度不足，另一方面也会造成材料的浪费。
所以现根据工程实例来说明如何确定二灰碎石中石灰与粉煤灰的最佳比例。
1 原材料1.1 石灰石灰采用生石灰，产于浙江省长兴小浦，经试验，其主要的化学成分及其他性质如下(见表1)：表1 生石灰主要化学成分组成/性质CaOSiO2Al2O3Fe2O3MgOCaSO4烧失量含量(%)85 41 411 330 070 930 39 93按交通部JTJ034-2000《公路路面基层施工技术规范》的石灰的技术标准，该石灰CaO+ MgO的含量为86.33%，达到I级钙质石灰的要求。
中石灰（水泥）剂量测定方法的探讨朱军芳（江苏捷达交通工程集团有限公司， 江苏 淮安 223001）【摘要】当前我国的公路工程建设发展速度很快，而在公路工程建设中，二灰碎石（水泥稳定碎石）作为很好的路基 填筑材料，得到了广泛的利用，本文将介绍测定二灰碎石（水泥稳定碎石）中石灰（水泥）剂量的方法。
【关键词】二灰碎石（水泥稳定碎石）；石灰（水泥）剂量；测定方法目前，在公路工程建设中，如何有效的准确的测定二灰 碎石（水泥稳定碎石）（以下简称二灰碎石）中石灰（水 泥）（以下简称石灰）剂量，在现行的公路工程行业规范、 规程中没有明确的试验方法，本文将在实际检测工作中总结 的三种方法对比如下：一、第一种方法二、第二种方法按照二灰碎石配合比石灰：粉煤灰：粗集料＝6：12： 82， 最 佳 含 水 量 9.4%中 各 种 材 料 比 例 配 制 约 10Kg 的 混 合 料，然后将该混合料用5mm 筛进行筛分，准确称取通过5mm 筛 的集料300g 进行石灰剂量滴定试验，按此方法得出的石灰剂 量标准曲线数据如表4：表4根据二灰碎石的配合比设计和最佳含水量，将其组成材 料（各种规格碎石、石灰、粉煤灰、水）按照总质量300g 按 比例称取，混合在一起，拌和均匀，迅速按照EDTA 法测定其 消耗的EDTA 溶液数量。
然后依次对不同石灰剂量的混合物进 行测定，得出相应的EDTA 溶液消耗数量，由此得出一个石灰剂量标准曲线图。
在施工过程中，就可以在拌和场抽取二灰 碎石混合料，按照四分法逐渐缩减到每份300g ，进行EDTA 法 检测，根据其消耗的EDTA 溶液量查石灰剂量标准曲线，从而 得出该混合料中石灰的剂量。
该方法的优点在于测定石灰剂量标准曲线时所使用的混 同样，我按照100Kg 混合料的各种材料含量，准确称取了粗集料、石灰、粉煤灰、水，用水泥混凝土搅拌均匀。
请 四位试验员分别取大约10Kg 重的混合料试样共8份（每人取两 份 ） ， 用 5mm 筛 进 行 筛 分 ， 准 确 称 取 通 过 5mm 筛 的 集 料300g 进行石灰剂量滴定试验，所测定数据如表5：表5合料，是严格的按照标准比例来制备的，其测定的设计石灰 剂量混合料所消耗的EDTA 溶液数量，比较准确，是一个理想化的方法。
二灰碎石中石灰剂量的快速测定方法
［提要］本文提出了用钙电极快速测定二灰碎石中石灰剂量的方法。
阐述了化学试剂的配制、标准剂量浸提液的制备和绘制工作曲线的基本原理，并给出了应用示例。
关键词二灰碎石浸提液灰剂量
1 引言
用二灰工业废碴，特别是二灰材料铺筑的路面底基层具有良好的力学性能、板体性、水稳性和一定的抗冻性，适用于各类交通道路。
在“七.五”国家重点科研攻项目“高等级公路半刚性基层、重交通道路沥青面层和抗滑表面的研究”课题中，陕西“西临”、河北“正定”、上海“沪嘉”等高速公路实体工程度过路均采用二灰碎石或二灰土材料铺筑基层或底基层。
沪宁高速公路路面试验段的基层也包括二灰碎石这一类型。
二灰碎石中设计石灰剂量的含量，是根据二灰碎石混合料的抗压强度、温缩和干缩试验确定的。
石灰剂量过多或过少都不利于发挥二灰材料的优良路用性能。
为使二灰碎石中石灰与粉煤灰的比例满足混合料组成设计的要求，测定二灰碎石中的石灰剂量是工程质量控制中不可缺少的重要环节。
目前，因内尚无二灰碎石中石灰剂量的快速测定方未能。
笔者在“沪宁高速公路路面结构研究”课题路面试验段的实施过程中，曾对二灰碎石中石灰剂量的测定方法进行探索研究，提出了整套用钙电极快速测定二灰碎石石灰剂量的方法，并取得满意结果，对高质量完成试验路任务起到了积极的作用。
2 钙电极法测定的基本原理
用不着钙离子择电极测定石灰剂量是基于Nernst 原理。
按该原理，由钙离子选择电极和参比电极构成的测量电池的电动势E 与钙离子活度成对数线性关系。
E=A+Blga1
式中a1—为钙离子浓度
测量溶液的离子活度等于活度系数与溶液钙离子浓度的乘积。
当活度系数固定为一常数时，测量电池的电动势与离子浓度成对数关系。
对于不同掺灰量的石灰土混合料，经氯化铵溶液浸提后，生成不同量的氯化钙。
而钙离
子选择电极能将不同量的钙离子以电位的形式在仪器上显示出来。
将一组事先制定对应的一组电位值，由此绘制电位—灰剂量标准工作曲线。
施工现场混合料经处理浸提后，由钙电极测定基电位值，查事先绘制好的标准工作曲线，可求得掺求剂量。
3 存在的问题
钙电极测试仪原是为测定石灰土中石灰剂量的仪器。
二灰碎石混合料不同于石灰土，它有其自身的特点。
在文献[1]规定的石灰土中石灰剂量的测定方法—钙电极块速测定方法，不适用于测定二灰碎石中的石灰剂量。
主要因为：
a）二灰碎石中石灰与粉煤灰的比例一般为1: 2~1: 4,如陕西西临”路为
1：4，河北“正定”路为1：2，沪宁路试路面段也是1：2，这一设计石灰2.5mm 筛孔以下混合料中所占比例大约为18~31%,远大于通常石灰土的设计石灰剂量8~12%的范围。
而施工过程中实际有效石灰剂量还可能超过31%。
石灰剂量越
高,钙离子浓度越大,也就对铵溶液的配制和测试样本的取量提出了新的要求；
b）由碎石和二灰材料组成的二灰碎混合料取样测定石灰剂量时不能把石料也作为样本,同时还应考虑现场施工的实际情况,因无率何种石料,总含有部分细集料,故2.5mm 筛孔以下的石料必占有上定比例。
此外,以一定含水量拌和二灰碎石,也有部分石灰和粉煤灰粘附在石灰表面。
因此,仅用石灰和粉煤灰配制测试样本,用以测定石灰剂量与电位位值关系绘制标准工作曲线则行不通；
c）二灰碎石与石灰土不同，其浸提液表面有较多的粉煤灰漂浮物，这些浮物易吸附在钙离子电极的PVC薄膜上，而影响电动势。
有时会导致灰剂量离的电位值低,灰剂量低的电位值离的异常现象。
基于述，使用钙电极快速测定二灰碎石中石灰剂量，就必须对试剂溶液的配制，二灰碎石浸液的提取以及标准浸提液工作曲线的绘制等方面提出相应的测试方法。
4 试剂量的配制
钙电极测定石灰剂量，涉及氯化钙、饱和氯化铵溶液三种化学试剂。
饱和氯化溶液用于甘汞参比电极；氯化钙溶液用于选择钙离子极；而氯化铵溶液则用于浸提石灰钙离子，制备
浸提液。
针对二灰碎石测试样本中石灰剂量比石灰土大的实际情况，并经反复试验，确定氯化铵溶液用15%饱和氯化钙
溶液参照文献[1]附录二中的“石灰土中石灰剂量测定方法—钙电极快速测定法” 中饱和氯化和0.1M 氯化钙溶液配制方法取制。
15%氯化铵溶液按如下方法配制：
将15g 分析纯氯化铵放入1000ml 烧瓶中，加水850ml ，充分摇动，使其溶解均匀即成。
需注意的是，用于配制氯化铵溶液的水质应与拌制二灰碎石的水质相同。
5 标准剂量浸提液的制备
在施工现场分别取具有代表性的粉煤灰、石灰和碎石若干，并自然风干。
粉煤灰和石灰剂过2.5mm 筛孔后，测基含水量，按设计石灰剂量并以一定的灰剂量级差配制五种石灰粉煤灰混合料，使其能复盖工程中可能出现的石灰剂量。
再按设计级配配制足够的级配碎石，然后按工程设计要求的二灰碎石比例，以工地用水，取最佳含水量配制二灰碎石混合料，再充分拌匀，过2.5mm 筛孔。
2.5 浸提液的制备
以感量2g 的托盘天平，用准备好的五种不同配比的二灰样本，各取50g，分别放入500ml的烧瓶中，各加入15%氯化铵溶液200ml，盖上塞子用手振荡2min。
保持振频120次/min左右，静置3min后，分别过滤并倒入干燥、洁净、具密封塞的瓶中保存。
5.3 注意事项
制备标准剂量浸提液有两个关键性技术。
其一，二灰样本取量怎么定？经
反复摸索，取二灰样本50g与0.1M氯化钙溶液和15%氯化铵溶液配合使用，可取得最佳测试效果；其二，浸提液必须用细布或快速滤纸滤去粉煤灰及其杂质，否则将影响测试结果，甚至得不到有规律的标准剂量工作曲线。
6 标准剂量工作曲线的绘制
将上述五种制备好的标准浸提液分倒出约25ml 于干燥洁净50ml 塑料杯中，各加入一只电磁搅拌棒，按石灰剂量由低到高的顺序依次放到电磁搅拌器上，开动搅拌器后放入钙离
子电极及其氯电极，测出五种石灰剂量的电位值 (mv),然后在半对数座标纸上，以算术座标为电位值，对数标为灰剂量，绘制工作曲线。
钙电极测试仪随着气温、湿度的变化,以及汞电极内饱和氯化溶液含量的差异,其电动电位值有时有漂移现象,因此,在使用标准剂量工作曲线前,应从配制好的标准浸提液中取一个样本进行复测,如果位值不同于上次测定结果,可过这一点引与初次绘制的标准工作曲线的平行线作为新的工作曲线。
笔者做过大量测试,发现漂移现象有时比较严重,但基本上都属于平行漂移。
因此,取一个样本进行复测不但可大大减小工作量,同时又起到对工作曲线复检校正的作用。
7 应用简例
沪宁高速公路试验路段,二灰碎石的混合料组成设计为碎石80%,石灰粉
煤灰占20%。
设计石灰剂量为石灰：
粉煤灰=1 ：2。
先掺制五种剂量为1 ：
1 、1 ：
2、 1 ：
3、 1 ：
4、1：5 的二灰再按设计级配要求配制级配碎石，并按二灰：
级配碎石为20：80 的比例配制五种二灰碎石混合料。
充分拌匀，分制用四分法缩减至1000g,过2.5mm筛孔，取50g二灰样本制备浸提液，8月10日首次测试结果为：
电位（mv）44.54952.558.365.3
剂量（%）16..350
据此测理结果，在半对数纸上可作出灰剂量电位与相对应的工作曲线。
工作曲线须经常驻校正，如8月11 日和8月18日测定标准剂量为25%的电位值分别为51.3和
58mv，8月1 8日偏差太大，须重新制作工作曲线。
将施工现场取来的具有代表性的二灰碎石样本拌匀，四分法取1000g,若二
灰碎石含水过高或过低，应凉晒或加水调至最佳含水量。
沪宁高速公路试验路段某桩号8月18日现场取样，测定其电位值为59.1mv,查8月18日工作曲线，求得灰剂量为31%。
