预应力锚杆支护技术在现代工程建设领域，尤其是在岩土工程中，预应力锚杆支护技术正发挥着越来越重要的作用。
这一技术不仅能够有效地保障工程的稳定性和安全性，还能够提高工程的质量和效益。
预应力锚杆支护技术，简单来说，就是通过在岩土体中设置锚杆，并对其施加一定的预应力，从而增强岩土体的稳定性。
它的工作原理就像是给岩土体穿上了一件坚固的“铠甲”，让其能够抵御外部的各种作用力。
预应力锚杆通常由锚杆体、锚具和垫板等组成。
锚杆体一般采用高强度的钢材，如螺纹钢，其表面通常会经过特殊处理，以增加与岩土体之间的摩擦力和粘结力。
锚具则用于将锚杆固定在岩土体中，并传递预应力。
垫板的作用是将预应力均匀地分布在岩土体表面，避免局部应力集中。
在实际应用中，预应力锚杆支护技术具有诸多优点。
首先，它能够显著提高岩土体的承载能力。
通过施加预应力，锚杆可以主动地约束岩土体的变形，使其在受到外部荷载作用时，能够保持较好的稳定性。
其次，它能够有效地控制岩土体的位移。
在一些对位移要求较高的工程中，如临近既有建筑物的基坑工程，预应力锚杆支护技术可以有效地减少岩土体的变形，从而保护周边建筑物的安全。
此外，该技术还具有施工方便、成本较低等优点。
然而，要想充分发挥预应力锚杆支护技术的优势，在设计和施工过程中需要注意许多问题。
在设计阶段，需要对工程地质条件进行详细的勘察和分析，以确定锚杆的长度、间距、预应力大小等参数。
这些参数的确定需要综合考虑岩土体的性质、工程的要求以及周边环境等因素。
如果设计不合理，可能会导致支护效果不佳，甚至引发工程事故。
在施工过程中，锚杆的制作和安装质量至关重要。
锚杆的制作需要严格按照设计要求进行，确保其强度和尺寸符合标准。
安装过程中，需要保证锚杆的垂直度和深度，以及预应力的施加精度。
同时，施工过程中的质量检测也是必不可少的。
通过对锚杆的拉拔试验等检测手段，可以及时发现施工中存在的问题，并采取相应的措施进行处理。
预应力锚杆支护技术在众多工程领域都有着广泛的应用。
锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法，用于增加岩石或土层的稳定性，减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆，将地下结构与锚杆连接。
通过锚杆的张拉和固结，增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载，锚杆吸力抵抗土体的相互作用力，从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点：3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时，需要考虑工程的具体情况，如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况，而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下，锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析，确定合适的拉力和剪力大小，以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤：4.1 钻孔首先根据设计要求，在地下结构周围钻孔，钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆，锚杆需要固定住以保证稳定性。
根据设计要求，可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后，进行张拉作业。
张拉力的大小需要根据设计要求进行控制，以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后，对锚杆进行固结。
可以使用灌注材料填充钻孔，以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量，需进行以下质量控制措施：•对材料的选择进行检验，确保符合设计要求；•对钻孔的质量进行检测，包括孔径、孔深等；•对锚杆的安装质量进行检查，确保固定牢固；•对锚杆的张拉力进行监测，保证张拉力符合设计要求。
预应力锚杆支护技术在现代工程建设领域，预应力锚杆支护技术作为一种重要的岩土工程加固手段，发挥着至关重要的作用。
它广泛应用于隧道、边坡、基坑等工程中，有效地保障了工程的稳定性和安全性。
预应力锚杆支护技术的原理其实并不复杂。
简单来说，就是通过在岩土体中设置锚杆，并对锚杆施加一定的预应力，使锚杆与岩土体共同作用，形成一个稳定的支护体系。
锚杆就像是打入岩土体中的“定海神针”，而预应力则赋予了它更强的约束力，从而提高岩土体的整体稳定性。
这种技术的优点是显而易见的。
首先，它能够显著提高岩土体的承载能力。
通过施加预应力，锚杆可以预先对岩土体产生挤压作用，增强其内部的摩擦力和粘结力，使得岩土体能够承受更大的荷载。
其次，预应力锚杆支护技术可以有效地控制岩土体的变形。
在工程施工过程中，岩土体往往会因为开挖等操作而产生变形，如果不加以控制，可能会导致工程事故的发生。
而预应力锚杆可以限制岩土体的变形，保证工程的正常进行。
此外，该技术还具有施工方便、成本较低等优点。
在实际应用中，预应力锚杆支护技术需要根据具体的工程情况进行合理的设计和施工。
设计时，需要考虑岩土体的性质、工程的荷载条件、锚杆的布置方式和预应力的大小等因素。
比如，对于软弱岩土体，需要增加锚杆的数量和预应力的大小，以保证支护效果。
而在锚杆的布置方面，需要根据岩土体的受力情况，采用合理的间距和排距，使锚杆能够均匀地分担荷载。
施工过程也是至关重要的。
施工前，需要对施工现场进行详细的勘察，了解岩土体的情况，为施工方案的制定提供依据。
在施工过程中，要严格按照设计要求进行锚杆的钻孔、安装、注浆和预应力施加等操作。
钻孔的精度和深度直接影响着锚杆的支护效果，因此需要采用先进的钻孔设备和技术，确保钻孔的质量。
锚杆的安装要保证其位置准确、垂直度符合要求。
注浆则是为了使锚杆与岩土体更好地结合，需要控制好注浆的压力和浆液的配比。
预应力的施加要均匀、稳定，避免出现预应力损失过大的情况。
浅谈预应力锚杆支护技术【摘要】预应力锚杆系统是一种可承受拉力的结构系统。
是当前建筑施工过程中相应的施工手段和施工措施，本文就当前预应力锚杆支护的施工工艺和施工技术进行分析与阐述。
【关键字】预应力毛锚杆；支护；施工工艺一、构造组成和分类预应力锚杆是一种可承受拉力的结构系统，它的一段被固定在稳定的地层中，另一端与加固物紧密的结合，形成一种新的结构复合体。
它的核心手拉提是高强度的预应力筋，在安装的过程中，可立即向被加固的主题施工加压应力，限制其在施工过程中发生的有限变形和移位的故障和问题。
预应力锚杆主要有矛头，杆体和锚固体三部分组成。
锚头位于锚杆外露的顶端，通过它与基坑围护结构的完整连接，最终实现对锚杆施加预应力，并将锚固力传递给结构物，杆体是连接当前锚头和锚固体的关键手段和措施，是利用其弹性变形的特征进行分析和变化的过程，在锚固的过程中，对锚杆施加预应力。
锚固体位于锚杆的根部，把拉力从杆体传给底层。
根据土层锚杆结构形式的不同，预应力锚杆可以分为圆柱形、端部扩大头型和连续球体形三种，根据其传力机制的不同，预应力锚杆可以分为普通拉力型、普通压力型锚杆和分散拉力型、分散压力型锚杆；根据其服务年限的不同，预应力锚杆可以分为永久性锚杆和临时性锚杆。
二、施工工艺预应力锚杆施工程序为：定位、钻孔、杆体制作与安装、注浆（一次常压或者二次高压）、外锚头制作、张拉锁定和外锚头防腐。
预应力锚杆施工工艺主要包括钻孔、杆体制作与安防、注浆机张拉与锁定等。
1、钻孔钻孔是锚杆施工工艺的主要施工关键，其在施工的过程中主要包括钻机就为、钻孔和清孔三个工序，其在钻孔的过程中一般采用直径为110mm~180mm。
1）钻孔方式钻孔方式可根据当前岩土类型进行组安定，对钻孔直径、深度和地下水情况进行分析与总结，使用接近锚固工作面的条件、所用的洗孔介质种类以及锚杆种类及要求的钻进速度进行选择。
岩层中钻孔一般采用气动冲击钻孔及其相应的配套措施，其配套措施主要有前空冲击器、钻头；土层层中的钻孔一般采用回转式，冲击回转式和回转冲击反循环式钻机；在不稳定的底层一般都采用套管护臂和常用的规球齿形潜孔锤冲击回转钻进机进行钻孔。
预应力锚杆支护施工方案
预应力锚杆支护是指通过预先施加一定的预应力，使锚杆与岩体或土体相互依靠，从而形成一种相互支护的措施。
预应力锚杆支护施工方案主要包括以下几个步骤。
第一步，选取适当的支护位置。
根据具体情况，确定支护的位置和数量，且需避免受到地下管线等不可移动物体的干扰。
第二步，进行钻孔。
利用钻孔机进行坑底钻孔，钻孔直径根据实际需要确定。
钻孔时需严格按照设计要求进行，保证预应力锚杆在施工时的稳定性。
第三步，安装锚杆。
根据设计要求将锚杆插入钻孔中，然后注入高强度水泥浆或特殊的支护材料充填锚杆孔道，使其与锚杆形成紧密的连接。
锚杆的长度和数量需根据实际情况确定。
第四步，施加预应力。
在锚杆安装完成后，根据设计要求，采用特定的设备对锚杆进行预应力施加。
预应力的大小需根据具体情况进行调整，以保证锚杆的稳定性。
第五步，加固锚杆。
为了增加锚杆的支撑能力，可以进行加固措施，比如在锚杆周围注入加固材料，或者在锚杆与岩体或土体接触面进行加固。
第六步，进行监测。
在施工完成后，需要对预应力锚杆进行监测，以确保其在使用过程中的稳定性和安全性。
监测包括测量锚杆的张力、变形等参数，并及时采取措施进行调整。
总结起来，预应力锚杆支护施工方案主要包括选取支护位置、钻孔、安装锚杆、施加预应力、加固锚杆和进行监测等步骤。
在施工过程中需要严格按照设计要求进行，确保支护的有效性和安全性。
边坡预应力锚杆施工技术一、工程概况贵州镇胜高速公路新寨河特大桥桥位横跨陡坡山体及四条冲沟, 桥位区为构造侵蚀～剥蚀型中低山谷地貌。
工程区属扬子准地台、六盘水断陷之普安旋扭构造变形区莲花山背斜近轴部. 地层单斜产出, 向北倾斜。
场区覆盖层主要为残坡积碎石土、河床冲击层和崩塌堆积碎块石, 厚1到10米, 基岩为砂岩、泥岩、玄武岩及灰岩。
10#主墩开挖承台后形成的边坡高20～32m, 坡度530～750, 坡体由坡积亚粘土、残积亚粘土组成, 土体成厚层状, 倾角600左右, 倾向与边坡走向近垂直, 对边坡的稳定极为不利。
边坡开挖后, 砌筑挡墙时, 曾发生大面积滑坡。
鉴此, 通过工程类比、计算分析、对加固方案的合理性、安全性进行了论证, 决定在此边坡上采用预应力锚杆、普通短砂浆锚杆与配筋喷射混凝土联合加固。
以下主要对预应力锚杆的施工技术进行介绍。
二、施工工序灌浆锚固的施工过程相对较为复杂, 工序较多, 要使施工质量得到保证, 必须注意每一个工序的质量管理。
灌浆锚固施工的一般流程如下图。
在施工前, 熟悉设计方案与有关的地层条件、工程规模等；充分了解现场施工环境：查明工区地下建筑的情况, 分析施工对其可能产生的影响；编制施工组织设计, 做好施工计划：对材料、施工方法、施工机械要做好充分准备, 确保各个环节的措施得力6.5.2 施工步骤6.5.2.1 施工准备施工准备包括场地布置、机械设备安装调试、人员上场和材料购置及储备等准备工作。
场地布置包括钻孔作业场地规划、水池、混凝土拌和场地平整, 风水电管线布置以及生产、生活用房等。
施工人员人数可根据上场机械设备数量和施工条件确定。
每班由班长、钻孔组、注浆浇砼组、空压机司机、锚索安装和张拉等组成。
6.5.2.2 测量放线按设计文件要求, 准确定出各锚点位置, 定位精度: 纵横向±10cm。
6.5.2.3 造孔造孔工序含钻机就位、施钻成孔和清孔三个作业步骤。

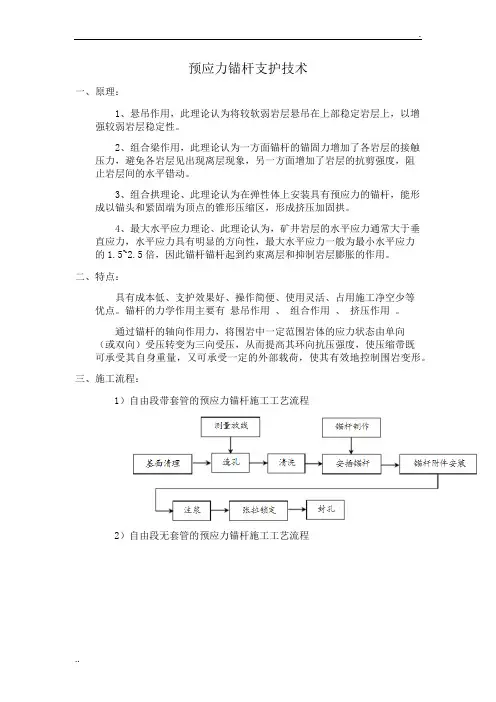

预应力锚杆支护技术一、原理：1、悬吊作用，此理论认为将较软弱岩层悬吊在上部稳定岩层上，以增强较弱岩层稳定性。
2、组合梁作用，此理论认为一方面锚杆的锚固力增加了各岩层的接触压力，避免各岩层见出现离层现象，另一方面增加了岩层的抗剪强度，阻止岩层间的水平错动。
3、组合拱理论、此理论认为在弹性体上安装具有预应力的锚杆，能形成以锚头和紧固端为顶点的锥形压缩区，形成挤压加固拱。
4、最大水平应力理论、此理论认为，矿井岩层的水平应力通常大于垂直应力，水平应力具有明显的方向性，最大水平应力一般为最小水平应力的1.5~2.5倍，因此锚杆锚杆起到约束离层和抑制岩层膨胀的作用。
二、特点：具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。
锚杆的力学作用主要有悬吊作用、组合作用、挤压作用。
通过锚杆的轴向作用力，将围岩中一定范围岩体的应力状态由单向（或双向）受压转变为三向受压，从而提高其环向抗压强度，使压缩带既可承受其自身重量，又可承受一定的外部载荷，使其有效地控制围岩变形。
三、施工流程：1）自由段带套管的预应力锚杆施工工艺流程2）自由段无套管的预应力锚杆施工工艺流程预应力锚杆施工程序为：定位、钻孔、杆体制作与安装、注浆（一次常压或者二次高压）、外锚头制作、张拉锁定和外锚头防腐。
预应力锚杆施工工艺主要包括钻孔、杆体制作与安防、注浆机张拉与锁定等。
1、钻孔钻孔是锚杆施工工艺的主要施工关键，其在施工的过程中主要包括钻机就为、钻孔和清孔三个工序，其在钻孔的过程中一般采用直径为110mm~180mm。
1）钻孔方式钻孔方式可根据当前岩土类型进行组安定，对钻孔直径、深度和地下水情况进行分析与总结，使用接近锚固工作面的条件、所用的洗孔介质种类以及锚杆种类及要求的钻进速度进行选择。
岩层中钻孔一般采用气动冲击钻孔及其相应的配套措施，其配套措施主要有前空冲击器、钻头；土层层中的钻孔一般采用回转式，冲击回转式和回转冲击反循环式钻机；在不稳定的底层一般都采用套管护臂和常用的规球齿形潜孔锤冲击回转钻进机进行钻孔。
