侵入盾构隧道的钢筋混凝土桩基拔除施工技术摘要:结合南京地铁2号线一期工程TA07标茶亭站~莫愁湖站盾构施工区间常会遇到废弃的建筑物桩基侵入区间隧道限界,为保证盾构机的顺利掘进,必须将其拔出,否则桩内钢筋将会缠绕盾构机的刀盘使其无法施工。
文章结合工程实例介绍了套钻、套冲成孔减摩吊出法的运用及其施工工艺。
关键词:盾构隧道;桩基拔除;成孔减摩吊出法随着现代城市的迅速发展,城市地铁已经成为解决城市交通问题的重要途径,盾构法施工因为其对周边环境的影响小,在城市地铁施工中的应用越来越广泛。
盾构施工线路常会遇到废弃的建筑物桩基侵入区间隧道限界,为保证盾构机的顺利掘进,必须将其拔出,否则桩内钢筋将会缠绕盾构机的刀盘使其无法施工,桩基础拔除成为建筑工程施工中的新技术难点。
1工程概况南京地铁二号线TA07标茶亭站~莫愁湖站盾构区间隧道穿越原南京锅炉厂中心试验楼和管材车间,盾构施工时两座建筑物已经拆除,但是残余桩基侵入盾构隧道区间限界。
其相互位置关系如图1和图2所示。
区间左、右线下穿原南京锅炉厂中心试验楼,侵入隧道桩基数量为49根,做拔除处理;下穿管材车间,侵入隧道桩基数量为23根,做拔除处理。
2拔桩方案选取经过认真细致的分析论证,在对工期、质量、安全、周边环境要求、方案对实际地层的适应性综合考虑对比的基础上,决定选择在软土地层较为常用,施工效率高的套钻、套冲成孔减摩吊出法进行混凝土桩基拔除。
①套筒套钻成孔套取。
利用φ750 mm×8 mm且总长为27.5 m钢套管套在废弃桩周边进行跟管回转钻进,其中钢套管每节长度为2.5 m,采用分节法兰驳接。
每次钻进深度2.5 m后加一节套管,先把废弃桩周边的土体钻除,再利用50 t吊车把废弃桩吊出进行分段拆除。
②套筒锤冲成孔套取。
利用特制的套筒式冲击钻头,套在原基础桩周边进行冲击钻进,把原基础桩周边的土体冲除后,再利用50 t 吊车把废弃桩吊出并分段拆除。
3套钻、套冲成孔减摩吊出法拔桩步骤与措施①详细勘测,确定桩位。

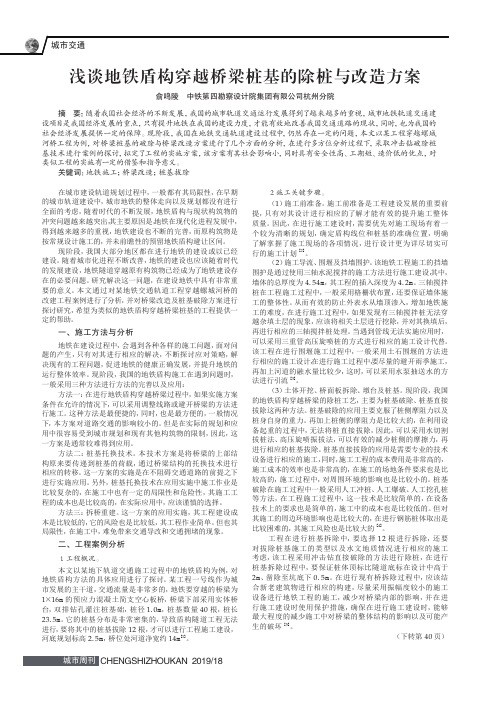

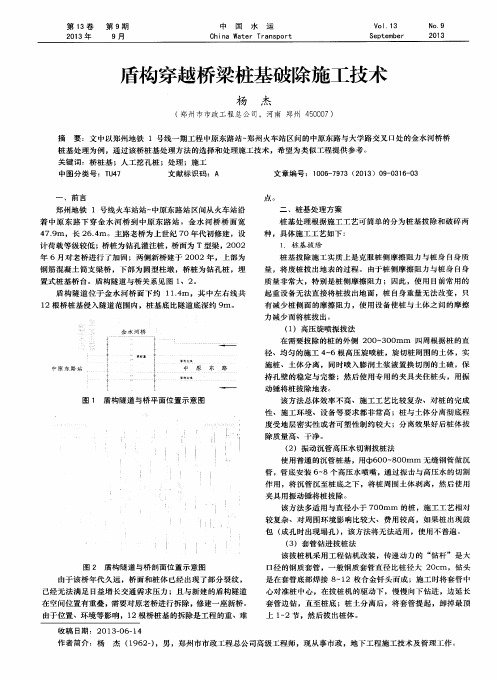

CHENGSHIZHOUKAN 2019/18城市周刊３８浅谈地铁盾构穿越桥梁桩基的除桩与改造方案俞鸣陵 中铁第四勘察设计院集团有限公司杭州分院摘要：随着我国社会经济的不断发展，我国的城市轨道交通运行发展得到了越来越多的重视，城市地铁轨道交通建设项目是我国经济发展的重点，只有提升地铁在我国的建设力度，才能有效地改善我国交通道路的现状，同时，也为我国的社会经济发展提供一定的保障。
现阶段，我国在地铁交通轨道建设过程中，仍然存在一定的问题，本文以某工程穿越螺城河桥工程为例，对桥梁桩基的破除与桥梁改造方案进行了几个方面的分析，在进行多方位分析过程下，采取冲击钻破除桩基技术进行案例的探讨，拟定了工程的实施方案，该方案有其社会影响小，同时具有安全性高、工期短、造价低的优点，对类似工程的实施有一定的借鉴和指导意义。
关键词：地铁施工；桥梁改造；桩基拔除在城市建设轨道规划过程中，一般都有其局限性，在早期的城市轨道建设中，城市地铁的整体走向以及规划都没有进行全面的考虑，随着时代的不断发展，地铁盾构与现状构筑物的冲突问题越来越突出，其主要原因是，地铁在现代化进程发展中，得到越来越多的重视，地铁建设也不断的完善，而原构筑物是按常规设计施工的，并未前瞻性的预留地铁盾构避让区间。
现阶段，我国大部分地区都在进行地铁的建设或以已经建设。
随着城市化进程不断改善，地铁的建设也应该随着时代的发展建设，地铁隧道穿越原有构筑物已经成为了地铁建设存在的必要问题。
研究解决这一问题，在建设地铁中具有非常重要的意义。
本文通过对某地铁交通轨道工程穿越螺城河桥的改建工程案例进行了分析，并对桥梁改造及桩基破除方案进行探讨研究，希望为类似的地铁盾构穿越桥梁桩基的工程提供一定的帮助。
一、施工方法与分析地铁在建设过程中，会遇到各种各样的施工问题，面对问题的产生，只有对其进行相应的解决，不断探讨应对策略，解决现有的工程问题，促进地铁的健康正确发展，并提升地铁的运行整体效率。

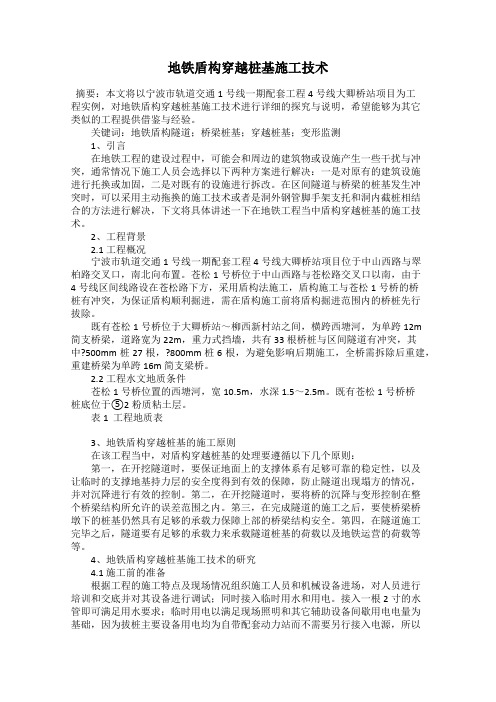

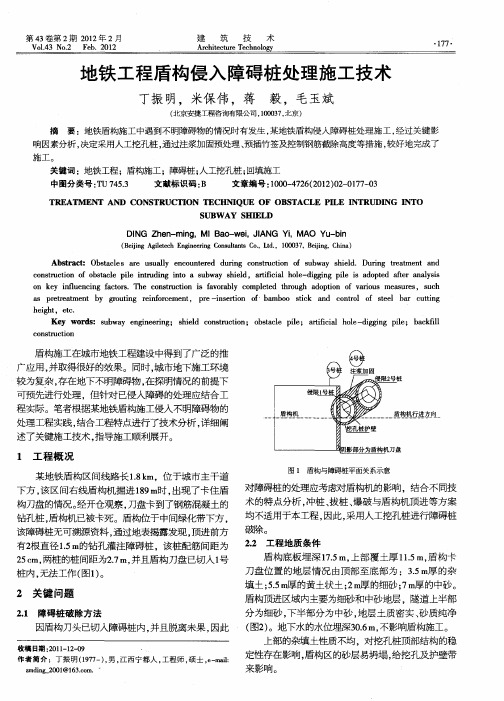

地铁盾构穿越桩基施工技术摘要：本文将以宁波市轨道交通1号线一期配套工程4号线大卿桥站项目为工程实例，对地铁盾构穿越桩基施工技术进行详细的探究与说明，希望能够为其它类似的工程提供借鉴与经验。
