下载文档原格式
水泥含水率试验方法常用的水泥含水率试验方法有烘干法、溶解重量法和红外干燥法三种，下面将逐一介绍这三种试验方法的具体步骤和注意事项。
1.烘干法烘干法是最常用的测定水泥含水率的方法之一、具体步骤如下：（1）取一定量的水泥样品，称称量为m1，然后将其放入锥形瓶中。
（2）将锥形瓶放入烘箱中，温度一般设置为105℃～110℃，烘干时间一般为2小时。
（3）取出烘干后的水泥样品，放在干燥器中冷却，并称称量为m2（4）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
注意事项：（1）样品的准备要求：样品应该具有代表性，取样时尽量避免水分的损失。
（2）烘干条件的控制：温度过高会导致水泥的变质，而温度过低则会延长烘干时间。
（3）烘干时间的掌握：烘干时间应根据实际情况进行调整，以充分去除水分为准。
2.溶解重量法溶解重量法是一种较为快速、简便的测定水泥含水率的方法。
具体步骤如下：（1）取一定量的水泥样品，称称量为m1，然后将其放入溶剂中（一般使用正己烷或四氯化碳等有机溶剂）。
（2）用搅拌器充分搅拌水泥样品和溶剂，使其充分混合。
（3）将混合溶液过滤，收集上清液。
（4）将收集到的上清液放入烘箱中烘干，烘干时间一般为2小时。
（5）取出烘干后的溶剂，称称量为m2（6）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
注意事项：（1）溶剂的选择：应选择能够溶解水泥样品中的水分，并且不会对水泥本身产生影响的溶剂。
（2）溶解和烘干时间的掌握：溶解和烘干时间应根据实际情况进行调整，以充分溶解和去除水分为准。
3.红外干燥法红外干燥法是一种基于红外辐射对水分的加热和蒸发特性来测定水泥含水率的方法。
具体步骤如下：（1）取一定量的水泥样品，放放置在红外干燥仪上。
（2）打开红外干燥仪，选择适当的温度和时间进行干燥。
（3）干燥结束后，取出样品，称称量为m1（4）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
土的含水率的试验方法一、烘干法。
这可是最常用的方法哦。
先取一定量的土样，就像从你家院子里挖一勺土那样。
把土样放在一个干净的容器里，这个容器就像土样的小房子。
然后把这个装着土样的容器放到烘箱里，设定好温度，一般是105℃ - 110℃。
这时候土样就在烘箱里开始它的“烘干之旅”啦。
等烘到土样的重量不再变化了，就像它把身体里的小水滴都赶跑了一样。
然后用烘干前的土样重量减去烘干后的土样重量，再除以烘干后的土样重量，乘以100%，就得到土的含水率啦。
是不是很简单呢？不过在这个过程中，要注意土样的取样要有代表性哦，不能只取表面或者某一个角落的土，要像挑水果一样，各个地方都照顾到。
二、酒精燃烧法。
这个方法就有点小酷啦。
同样先取适量的土样，放在一个金属容器里。
然后往土样上倒一些酒精，就像给土样倒上小酒一样。
接着用火柴或者打火机把酒精点燃，这时候土样就被火焰包围啦，酒精燃烧的时候会把土样里的水分带走哦。
不过这个过程中要小心操作，可别烫到手啦。
等酒精燃烧完了，再重复倒酒精燃烧这个步骤，大概两三次，直到土样看起来干干的。
最后按照和烘干法类似的计算方法，算出土的含水率。
这种方法比较适合在没有烘箱的情况下使用，就像一个应急小妙招。
三、炒干法。
这个就像是在厨房做菜一样有趣呢。
把土样放到干净的锅里，然后用小火慢慢炒。
在炒的过程中，土样里的水分就会慢慢蒸发掉。
你要不停地翻动土样，就像炒菜时翻炒一样，让土样受热均匀。
炒到土样不再冒水汽了，就说明土样里的水分差不多都没了。
这时候再称土样的重量，然后进行计算得出含水率。
不过这种方法比较考验耐心，因为要小火慢慢炒，不能着急，不然土样可能会炒焦，那就不准确啦。

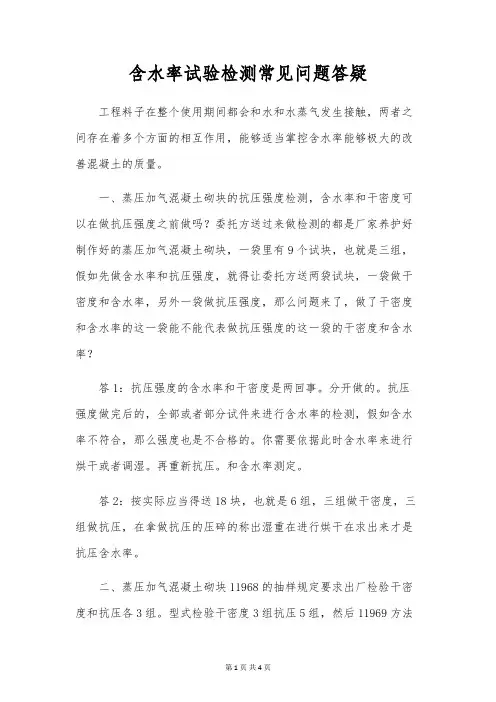

含水率试验检测常见问题答疑工程料子在整个使用期间都会和水和水蒸气发生接触，两者之间存在着多个方面的相互作用，能够适当掌控含水率能够极大的改善混凝土的质量。
一、蒸压加气混凝土砌块的抗压强度检测，含水率和干密度可以在做抗压强度之前做吗？委托方送过来做检测的都是厂家养护好制作好的蒸压加气混凝土砌块，一袋里有9个试块，也就是三组，假如先做含水率和抗压强度，就得让委托方送两袋试块，一袋做干密度和含水率，另外一袋做抗压强度，那么问题来了，做了干密度和含水率的这一袋能不能代表做抗压强度的这一袋的干密度和含水率？答1：抗压强度的含水率和干密度是两回事。
分开做的。
抗压强度做完后的，全部或者部分试件来进行含水率的检测，假如含水率不符合，那么强度也是不合格的。
你需要依据此时含水率来进行烘干或者调湿。
再重新抗压。
和含水率测定。
答2：按实际应当得送18块，也就是6组，三组做干密度，三组做抗压，在拿做抗压的压碎的称出湿重在进行烘干在求出来才是抗压含水率。
二、蒸压加气混凝土砌块11968的抽样规定要求出厂检验干密度和抗压各3组。
型式检验干密度3组抗压5组，然后11969方法中3.3.1要求干密度一组，4.2.6要求抗压强度一组抗压，一组平行试件。
（平行试件的定义是比对或者留存）。
目前我们送样是18块。
所以我想问一下。
一干密度我知道 3.5.6依照一组数据来评定。
那抗压强度是出几组的数据。
3组还是一组。
二对于抗压平行试件。
不用来对比和做干密度含水率的试验的话。
是不是需要1组留样？答：首先，我们建筑工程同的检查既不是出厂检验也不是型式检验，是属于进场复检，而送到我检测单位的18块，3组，我们一般是一组干密度，两组抗压，所谓平行试验就是要做两组，不是用来留样和比对的。
就是两组都要做。
三、土的界限含水率试验时，有哪些技术上的误差，应注意哪几点？答：应注意如下几点：1、液塑限联合测定仪的圆水准气泡应居中；2、圆锥仪锥角接触试样面自由落下时，应注意仪器指示灯是否亮；3、对高液限土，试样静置时间对液限和塑限有较大影响，依据阅历可以采纳延长静置时间的方法，一般可以延长12h左右；4、三个测点含水率分布的间距应尽量大一些，在双对数图上分布比较均匀，由于锥体下沉深度在2～17mm之间，所以一般最高一点的下沉深度应在16～18mm之间，中心一点的下沉深度应在9～11mm之间，考虑到下沉2～3mm深度的试样调制困难，最低一点的下沉深度可掌控在4～5mm之间。
《土力学》含水率的测定实验一、实验目的与原理1、实验目的：土中水的质量与土粒质量之比，也就是土在105C~110C下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数来表示。
含水率是标志土湿度的一个重要物理指标。
含水率小，土干;反之，土湿润或饱和测定土的含水率，能够了解土的含水情况，计算土的孔隙比、饱和度和液性指数等其他理力学指标。
土的含水率试验是土的基本物理力学性质研究中不可缺少的一部分。
2、实验原理：土样含水量是指土在105℃~110℃下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数表示。
实验方法：烘干法、酒精燃烧法、比重法、炒干法等。
本实验使用烘干法测量土的含水率。
烘干法：烘干法是将试样放在温度能保持105℃~110℃的烘箱中烘至恒量的方法，它是室内实验标准方法，也是最常用的一种实验方法。
二、主要实验仪器及设备（1）试样盒（2）电子天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g。
（3）烘箱：能控制温度范围为105℃~110℃。
三、实验步骤1、称试样盒质量。
记录试样盒的盒号，在天平上称量干燥试样盒的质量（应保证铝盒干净干燥，否则将对实验结果有影响）。
试验人员用数字钢印（也可使用铅笔标记，用以区分不同试样，避免混淆）在一个试样盒的盒身和盒盖上印上同样的编号，并将所有常用的试样盒（本次实验有三组共六个铝盒）的质量列成表，以备试验时查用（必要计算数据）。
2、称试样盒加湿土的质量。
取两份具有代表性的土样15～30g，（本次实验要求多组对照，共六份）有机质土、砂类土和整体状构造冻土为50g，(本次实验所用的是有机土，故取15～30g)放入试样盒，盖好盒盖，称试样盒加湿土的质量。
3、烘干土样。
揭开盒盖，将土样和试样盒一起放入烘箱，在温度105℃~110℃下烘至恒重。
黏质土的烘干时间不少8h，砂类土不少子6h，对含有机质超过主质量5%的应将温度控在65°℃~70℃的恒温下烘至恒重。
实验一 含水率试验一、试验目的测定土的含水率，了解土的含水情况。
土的含水率是指土在温度105~110℃下烘干至恒量时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。
含水率是土的基本物理性质指标之一，它反映了土的干、湿状态。
含水率的变化将使土物理力学性质发生一系列变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。
含水率还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。
二、仪器设备（1）保持温度为105~110℃的自动控制电热恒温烘箱； （2）称量200g 、最小分度值0.01g 的天平； （3）玻璃干燥缸； （4）恒质量的铝制称量盒。
三、试验方法及原理含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。
这里只介绍烘干法烘干法是将试样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。
1、操作步骤（1）从土样中选取具有代表性的试样15~30g （有机质土、砂类土和整体状构造冻土为50g ），放入称量盒内，立即盖上盒盖，称盒加湿土质量，准确至0.01g 。
（2）打开盒盖，将试样和盒一起放入烘箱内，在温度105~110℃下烘至恒量。
试样烘至恒量的时间，对于粘土和粉土宜烘8~10h ，对于砂土宜烘6~8h 。
对于有机质超过干土质量5%的土，应将温度控制在65~70℃的恒温下进行烘干。
（3）将烘干后试样和盒从烘箱中取出，盖上盒盖，放入干燥器内冷却到室温。
（4）将试样和盒从干燥器内取出，称盒加干土质量，准确至0.01g 。
土的含水率试验一、土的含水率试验(烘干法)实验说明与注意事项:(1)含水率试验以烘干法为室内的标准方法，精度高，应用广。
(2)试样烘至恒重所需的时间与取土数量有关。
规定细粒土为15-30g，细粒土宜烘8-10h，砂类土因持水性差，颗粒大小相差悬殊，水分变化不大，所以试样应多取一些，取50g，对砂类土宜烘6-8h。
对有机质含量超过5%的土，因土质不均匀，采用烘干法时，除注明有机质含量外，亦应取50g。
0(3)一般认为土在105-110C温度下能将土中部分结晶水和自由水蒸发掉，对0于石膏土来说，若将土的烘干温度定在110C左右，对含石膏土会失去结晶水，0用此方法测定其含水率有影响。
如果土中有石膏，则试样应该在不超过80C 的温度下烘干，并要烘12-15h。
0(4)有机质土在105-110C温度下经长时间烘干后，有机质特别是腐殖酸会在烘干过程中逐渐分解而不断损失，使测得的含水率比实际的含水率大，土中有机0质含量越高，误差越大。
故对有机质含量超过5%的土，规定在60-70C恒温下进行烘干，干燥12-15h为好。
(5)烘干期间烘箱不应频繁开启，以免影响箱内温度。
水分较多的土，不应与接近烘干的土在一个烘箱内烘。
因烘箱底层温度较高，故试样应距底层有一定的距离。
将称量盒校正恒重后，简化了试验过程中反复测量称量盒的手续。
但使用一定时间后称量盒的质量常有变化，因此一般半年需要校正一次，以保证试验精度。
二、土的含水率试验(酒精燃烧法)实验说明与注意事项:(1)本实验法在现场测试规程中用的较多。
取代表性试验时，砂类土数量应多于黏质土。
酒精纯度要求达95%。
(2)对有机质土其有机成分会燃烧，这样所测含水率会偏大。
测定结果将与含水率定义不符。
(3)一般酒精应烧三次，为使酒精在试验中充分混合均匀，可将盒底在桌面上轻轻敲击。
(4)根据经验得知，用酒精燃烧法测量土的含水率的准确度与土类有关。
用酒精法测砂的含水量时，所得结果于烘干法的结果相符。
