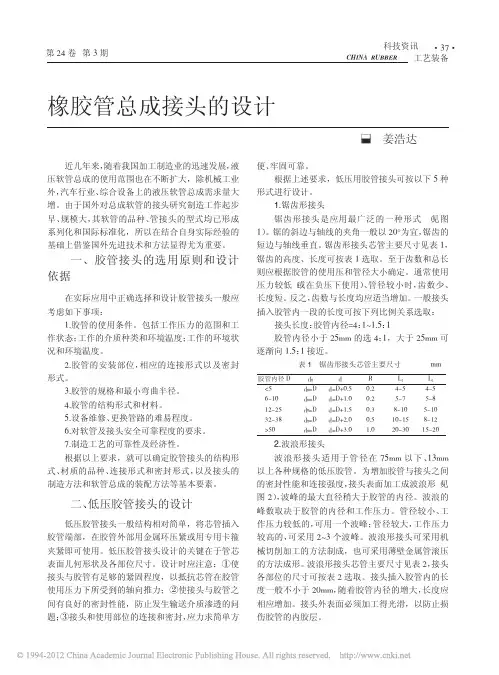

橡胶管总成接头的设计

工业软管总成扣压结构及扣压工艺工业软管总成扣压结构和扣压工艺，听着有点复杂是不是？别担心，今天咱们就来聊聊这个话题，轻松愉快地解开这个谜团。

说白了，工业软管就是我们生活中常见的那些橡胶管、钢丝管，它们可不简单，背后有一套非常考究的制作工艺，特别是在扣压这一步骤上。

如果你现在有些迷糊，那也不怪你，毕竟这可是专业性极强的一个环节，稍不留神就可能出错。

不过，放心吧，今天我就带你轻松搞懂这件事。

你得知道什么是“扣压”这个工艺。

简单来说，扣压就是将管材和接头固定在一起的一种方法。

这个扣压的过程，可不是随随便便把两根管子捏在一起那么简单，它需要通过机械设备来施加压力，把管子和接头牢牢地结合在一起，确保它们之间没有任何松动。

这一过程的好坏，直接影响到软管总成的质量。

如果扣压做得不合格，管子和接头就可能在使用过程中分离，甚至泄漏，严重时还会导致设备故障，给生产带来大麻烦。

所以说，这个小小的扣压工艺，看似不起眼，却承载着大大的责任。

扣压工艺的关键在于“结构”。

如果说软管是一个“身体”，那扣压结构就是它的“骨架”。

扣压结构设计得好，才能确保软管和接头之间的连接稳固，不容易出问题。

一般来说，扣压结构由两个主要部分组成，一个是软管本身，另一个是接头。

接头的形状和材质非常讲究，常见的有螺纹接头、卡箍接头、快速接头等，每种接头的设计都与软管的材质和工作环境密切相关。

而软管的外部，往往还会有一层保护套，防止外界因素的干扰，这样才能确保软管在长时间工作下也不容易老化，延长使用寿命。

咱们还得聊聊扣压设备。

像这种小细节，其实也是一个技术活。

现在的工业上，扣压机已经是智能化程度越来越高，操作起来也不再像以前那样麻烦了。

你看，现在的扣压机大多都是数字化控制，操作员只需要输入参数，机器就会自动完成扣压。

说实话，站在设备旁边，看着它一个个精确的动作，心里还真是佩服。

以前，那种手动操作的时代已经过去了，效率低不说，精度也难保证。

如今，机器都能做到“滴水不漏”，一丝不差，保证每个扣压过程都精准无误。

汽车胶管接头设计标准一、接头材质汽车胶管接头的材质应符合相关标准，一般采用不锈钢、铜、铝合金等材料制造。

其中，不锈钢具有优异的耐腐蚀性能和强度，铜和铝合金具有较好的导电性和导热性。

二、接头尺寸汽车胶管接头的尺寸应符合设计要求，保证与胶管的配合良好，同时也要考虑安装空间和方便性。

接头的尺寸包括内径、外径、长度等参数，应根据胶管直径和长度进行选择。

三、接头结构形式汽车胶管接头的结构形式应简单、易于加工和安装，同时也要保证连接的可靠性。

常见的接头结构形式有：螺母式、卡套式、扩口式等。

其中，螺母式接头适用于较大直径的胶管连接，卡套式和扩口式接头适用于较小直径的胶管连接。

四、胶管类型和尺寸汽车胶管应选择耐压、耐腐蚀、耐高温、耐寒等性能良好的材料制造。

胶管的尺寸应与接头相匹配，保证连接的可靠性。

根据使用场合的不同，可选择不同类型和尺寸的胶管，如编织胶管、缠绕胶管、波纹管等。

五、连接方式汽车胶管接头的连接方式应简单、易于操作，同时也要保证连接的可靠性。

常见的连接方式有：螺纹连接、卡套连接、扩口连接等。

其中，螺纹连接适用于较大直径的胶管连接，卡套连接和扩口连接适用于较小直径的胶管连接。

六、抗拉强度汽车胶管接头的抗拉强度应符合相关标准，以保证在汽车行驶过程中不会因振动等原因而松动或脱落。

根据不同的使用场合和要求，可选择不同抗拉强度的接头和胶管。

七、耐压性能汽车胶管接头的耐压性能应符合相关标准，以保证在规定的使用压力下不会出现泄漏或破裂等现象。

接头的耐压性能应与所连接的胶管的耐压性能相匹配。

八、耐腐蚀性能汽车胶管接头的耐腐蚀性能应符合相关标准，以保证在汽车使用的各种环境下不会出现锈蚀或腐蚀等现象。

根据不同的使用环境和要求，可选择不同耐腐蚀性能的接头和胶管。

九、密封性能汽车胶管接头的密封性能应良好，以保证在规定的压力下不出现泄漏或渗漏等现象。

接头的密封性能应与所连接的胶管的密封性能相匹配。

十、抗振动性能汽车胶管接头的抗振动性能应良好，以保证在汽车行驶过程中不会因振动等原因而松动或脱落。

各种高压胶管总成的接头：分A、B、C、D、E、F、H型，法兰式等国标，其它厂标接头，包括30度弯45度75度弯及90度弯。

还可生产英制，美制等国家标准接头。

高压胶管高压油管用途：（1）煤炭工业煤炭工业用油管主要有液压支架胶管管。

近年来，有些煤矿液压支架的压力要求已经提高，一部分钢丝编织胶管不能满足其性能要求，要求改用钢丝缠绕油管。

此外，为防止煤矿井下采煤过程中煤尘污染和提高生产安全性，增加了煤矿用油管的品种，如煤层探水封孔器伸缩油管，用于煤矿井下工作面综采前对煤层进行注水、注浆等作业。

据报道，国内已有厂家生产，并经十几家煤矿试用，可替代同类进口产品。

（2）石油工业21世纪中国海洋石油开发战略中提出重点开发近海和浅海油田，因此，石油工业除了使用钻探油管、振动油管外，还要求使用浅海输油油管。

浅海海底输油油管国内已有生产，但飘浮式或半飘浮式输油油管和深海海底输油油管目前仍然依靠进口。

随着中国海洋石油开发战略的实施，海洋石油开采对油管性能的要求将不断提高。

高压油管的制作流程：用混炼机按配方混炼出内层胶、中层胶和外层胶；用挤出机挤出内层油管，包覆在涂了脱模剂的软芯或硬芯上（液氮冷冻法也可不用管芯）；压延机压成中层胶薄片，加隔离剂收卷并按工艺要求裁成规定宽度；将含管芯内层油管在缠绕机或编织机上缠绕上镀铜钢丝或镀铜钢丝绳，同时在缠绕机或编织机将中层胶薄片同步缠绕在每两层镀铜钢丝或镀铜钢丝绳间，缠绕钢丝起头和结尾处绑扎（有些早期缠绕机需预先将镀铜钢丝进行预应力定型处理）；再次在挤出机上包覆上外层胶，然后再包缠铅或布硫化保护层；通过硫化罐或盐浴硫化；最后拆去硫化保护层，抽出管芯，扣压上管接头，抽样打压检验。

总之，制造高压油管使用设备多、原料种类多，生产工艺复杂。

但近年来以塑料或热塑性弹性体为主要原料的液压油管生产工艺可适当简化，但原料价高，仍以橡胶原料为主。

高压胶管分类高压油管按照制作工艺主要分为高压钢丝编织油管与高压钢丝缠绕油管：高压钢丝缠绕油管（高压油管）一、高压钢丝缠绕油管结构主要由内胶层、中胶层、2、4、6层钢丝缠绕层、外胶层组成。

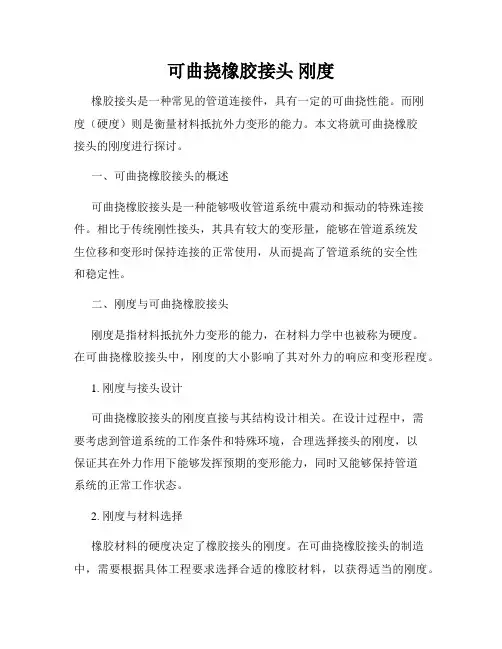

可曲挠橡胶接头刚度橡胶接头是一种常见的管道连接件，具有一定的可曲挠性能。

而刚度（硬度）则是衡量材料抵抗外力变形的能力。

本文将就可曲挠橡胶接头的刚度进行探讨。

一、可曲挠橡胶接头的概述可曲挠橡胶接头是一种能够吸收管道系统中震动和振动的特殊连接件。

相比于传统刚性接头，其具有较大的变形量，能够在管道系统发生位移和变形时保持连接的正常使用，从而提高了管道系统的安全性和稳定性。

二、刚度与可曲挠橡胶接头刚度是指材料抵抗外力变形的能力，在材料力学中也被称为硬度。

在可曲挠橡胶接头中，刚度的大小影响了其对外力的响应和变形程度。

1. 刚度与接头设计可曲挠橡胶接头的刚度直接与其结构设计相关。

在设计过程中，需要考虑到管道系统的工作条件和特殊环境，合理选择接头的刚度，以保证其在外力作用下能够发挥预期的变形能力，同时又能够保持管道系统的正常工作状态。

2. 刚度与材料选择橡胶材料的硬度决定了橡胶接头的刚度。

在可曲挠橡胶接头的制造中，需要根据具体工程要求选择合适的橡胶材料，以获得适当的刚度。

一般而言，硬度较高的橡胶材料具有较大的刚度，而硬度较低的橡胶材料则更加柔软。

三、可曲挠橡胶接头的优势相比于传统的刚性接头，可曲挠橡胶接头具有以下几个显著的优势：1. 吸收振动和震动可曲挠橡胶接头具有一定的弹性，能够吸收管道系统中的振动和震动，从而减少噪音和对管道系统的冲击，提高系统的稳定性和安全性。

2. 缓解热胀冷缩管道系统在工作过程中会受到温度变化的影响，导致热胀冷缩现象。

可曲挠橡胶接头能够根据温度变化而自由伸缩，缓解热胀冷缩对管道系统的应力影响，提高系统的使用寿命。

3. 弥补安装误差在管道系统的安装过程中，难免会存在一些误差。

可曲挠橡胶接头能够通过一定的变形量和位移来弥补安装误差，从而保持连接的正常使用，提高施工效率和减少维护成本。

四、可曲挠橡胶接头的应用范围可曲挠橡胶接头广泛应用于各种管道系统中，特别是在工业领域中的水处理、化工、石油、供热等行业。

影响高压软管总成质量的因素影响液压软管接头总成质量的因素一、液压软管接头总成的构成和分类液压软管接头总成由胶管和金属接头两部分构成。

主要按工作压力范围和胶管与接头的连接形式来分类。

１．按工作压力范围分类１）低压 工作压力在３ＭＰａ以下，主要是棉线（纤维）编织的液压胶管。

主要用于控制油路、汽车刹车管路以及某些液压机床中。

２）中压 工作压力在３～１０ＭＰａ之间，主要是钢丝编织的Ⅰ，Ⅱ型大通径（ ２５以上）液压胶管。

主要用于中、低压油路和回油路３）高压 工作压力在１０～３１．５ＭＰａ之间，主要是钢丝编织 ２５以下的Ⅰ，Ⅱ，Ⅲ型和钢丝缠绕管。

主要用于高压系统。

４）超高压 工作压力在３１．５ＭＰａ以上，主要是钢丝编织 ３１．５通径以下的钢丝缠绕管。

随着超高压大功率液压机械的发展，对它的需求愈来愈大。

２．按胶管与接头的连接方式分类有：有可拆式和扣压式１）扣压式胶管接头总成是胶管与接预配后，用外力迫使接头外套在冷态下向内收缩一定尺寸，使胶管与接头连接可靠。

２）可拆式总成，其接头与胶管是通过有外锥的芯子压缩胶管的内胶层，使其紧贴接头套的内锥。

即靠芯子与接头套之间形成的倒锥形间隙，同时压迫胶管的内外胶层来连接。

但连接质量不稳定。

所以国内专业厂家一般采用扣压式。

二、液压胶管接头总成结构和性能的关系。

１、胶管液压胶管由内胶层、增强层和外胶层组成（如图７），内胶层直接与油液接触，故要求在长期工作状态下不应受流体腐蚀，能防漏。

在增强层作用下能承受一定压力。

因此，宜采用丁腈橡胶，除胶料外，影响性能的主要因素还有内胶层的硬度、厚度和永久变形量。

硬度和永久变形量对密封性能影响很大。

一般硬度高、压缩后的永久变形量小，密封性能则愈好。

一般是在７０～８５邵氏硬度，压缩永久变形５０％时为最好。

内胶层厚度最好为１．５～２．５ｍｍ，太厚会在扣压时增加其流动量，造成多余的胶在接头芯套与胶管的接触端面内堆积，减小流通截面；太薄会在扣压时被压裂。

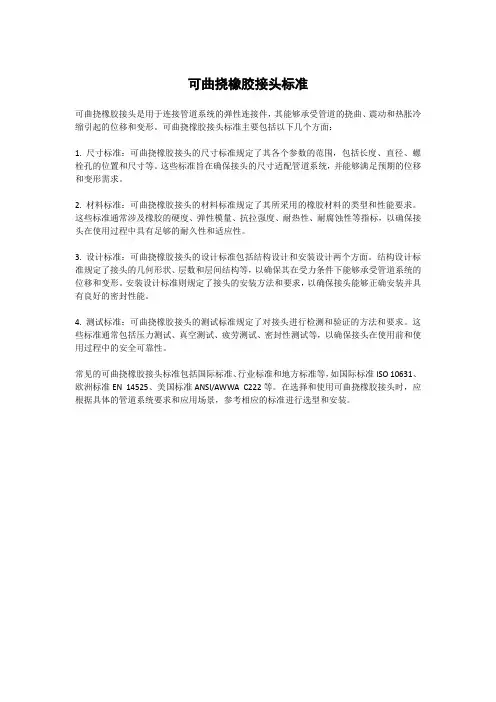

可曲挠橡胶接头标准
可曲挠橡胶接头是用于连接管道系统的弹性连接件，其能够承受管道的挠曲、震动和热胀冷缩引起的位移和变形。

可曲挠橡胶接头标准主要包括以下几个方面：
1. 尺寸标准：可曲挠橡胶接头的尺寸标准规定了其各个参数的范围，包括长度、直径、螺栓孔的位置和尺寸等。

这些标准旨在确保接头的尺寸适配管道系统，并能够满足预期的位移和变形需求。

2. 材料标准：可曲挠橡胶接头的材料标准规定了其所采用的橡胶材料的类型和性能要求。

这些标准通常涉及橡胶的硬度、弹性模量、抗拉强度、耐热性、耐腐蚀性等指标，以确保接头在使用过程中具有足够的耐久性和适应性。

3. 设计标准：可曲挠橡胶接头的设计标准包括结构设计和安装设计两个方面。

结构设计标准规定了接头的几何形状、层数和层间结构等，以确保其在受力条件下能够承受管道系统的位移和变形。

安装设计标准则规定了接头的安装方法和要求，以确保接头能够正确安装并具有良好的密封性能。

4. 测试标准：可曲挠橡胶接头的测试标准规定了对接头进行检测和验证的方法和要求。

这些标准通常包括压力测试、真空测试、疲劳测试、密封性测试等，以确保接头在使用前和使用过程中的安全可靠性。

常见的可曲挠橡胶接头标准包括国际标准、行业标准和地方标准等，如国际标准ISO 10631、欧洲标准EN 14525、美国标准ANSI/AWWA C222等。

在选择和使用可曲挠橡胶接头时，应根据具体的管道系统要求和应用场景，参考相应的标准进行选型和安装。
