水泵房自动化使用说明

自动消防水泵房操作规程《自动消防水泵房操作规程》一、目的为了确保自动消防水泵房的正常运行，及时有效地响应火灾事件，保障人员和财产的安全，特制定本操作规程。

二、适用范围本规程适用于所有自动消防水泵房的操作人员，包括管理人员、维修人员等。

三、操作规程1. 操作前的准备a. 检查自动消防水泵及其配件的工作状态，确保运行正常；b. 检查消防水源（如水箱、消火栓等）的储水情况，保证水源充足；c. 检查电源供应情况，确保供电正常；d. 检查自动控制系统、报警系统是否运行正常。

2. 操作中的注意事项a. 在操作自动消防水泵时，应根据火灾事件的具体情况选择合适的供水方式，并确保供水的稳定性；b. 在使用自动控制系统时，注意监控系统运行状态，及时发现并排除故障；c. 在遇到火灾事件时，应立即启动自动消防水泵，并密切监控供水情况，确保水流稳定、充足。

3. 操作后的处理a. 在使用过程中发现故障时，应立即停止自动消防水泵，并及时通知维修人员进行处理；b. 每次结束操作后，应对自动消防水泵和配件进行检查，确保设备处于良好状态。

四、安全注意事项a. 操作人员应严格按照规程执行操作，严禁擅自修改控制系统设置；b. 在操作中要注意避免水压过大或过小，以免影响消防用水效果；c. 在操作中应保持沉着冷静，严禁恶作剧或滥用设备。

五、责任与处罚对于违反规程操作的人员，将按照公司规定予以处罚，并追究相关责任。

六、附则1. 本规程的解释权归自动消防水泵房管理部门所有；2. 本规程自颁布之日起开始执行，如有修订，届时另行通知。

以上即是《自动消防水泵房操作规程》，请各位操作人员严格遵守，确保自动消防水泵房的正常运行和灭火效果。

泵房自动化操作流程图
水泵启动的顺序图
水泵停止
（1）按住电动闸阀“关”按钮，等到电动闸阀关到位，松开闸阀“关”按钮。

（2）按下“电机停止”按钮，开关分闸，水泵停止运转。

（3）水泵停止的顺序图
水泵PLC柜一键启停
水泵启动
（1）按下水泵PLC上的“启动”按钮，观察水泵球阀、负压表、电机、闸阀的运行情况，各种参数正常水泵正常启动。

（2）水泵PLC柜一键启动的顺序图
水泵停止
（1）按下水泵PLC上的“停止”按钮，闸阀关闭并到位后，水泵主电机停。

观察水泵电机、闸阀等各部位情况。

（2）水泵PLC柜一键启动的顺序图。

主排中央水泵房自动化控制方案说明目录一、系统概述 (3)二、设计依据 (5)2.1 设计依据 (5)2.2 适用环境 (6)2.3水泵及控制对象描述 (6)2.4 现场情况及系统配置 (6)三、系统特点 (7)3.1 安全可靠性 (7)3.2 经济性 (13)3.3 适用性及先进性 (13)四、系统设计原则 (14)4.1 安全可靠性 (14)4.2 先进性 (14)4.3 经济性 (14)五、系统构成 (15)5.1 系统结构图 (15)5．2 水泵管路系统图 (17)5．3 布线图 (19)5.4 KJP-660-30矿用隔爆兼本安型控制器 (20)六、系统功能 (20)6.1 系统功能综述 (20)6.2 运行模式 (22)6.3 系统参数的采集 (23)七、系统工作原理及配置 (25)7.1系统工作原理及工作方式 (25)7.2水泵控制的控制原则 (26)7.3系统配置 (27)八、上位机软件操作界面（参考） (29)九、传感器介绍 (36)9.1 LCZ-803矿用隔爆兼本质安全型数字超声波流量计 (36)9.3 GUY10煤矿用投入式液位传感器 (37)9.4 DFH20矿用防爆电动球阀组成 (38)9.5 GYD本质安全型压力变送器 (39)一、系统概述随着计算机控制技术的迅速发展，以微处理器为核心的可编程序控制器(PLC)控制已逐步取代继电器控制，普遍应用于各行各业的自动化控制领域。

但目前矿井主排水系统仍多采用继电器控制，水泵的开停及选择切换均由人工完成，还做不到根据水位或其它参数自动开停水泵，这将严重影响井下主排水泵房的管理水平和经济效益的提高。

国家安全生产监督管理总局2009年12月1日实施的《煤矿防治水规定》第118条规定：受水威胁严重的矿井，应当实现井下泵房无人值守和地面远程监控，本系统正是根据此规定进行设计的。

井下主要排水设备必须有工作、备用和检修水泵，必须有工作和备用水管；并应有同水泵相适应的配电设备，能同时开动工作和备用水泵等。

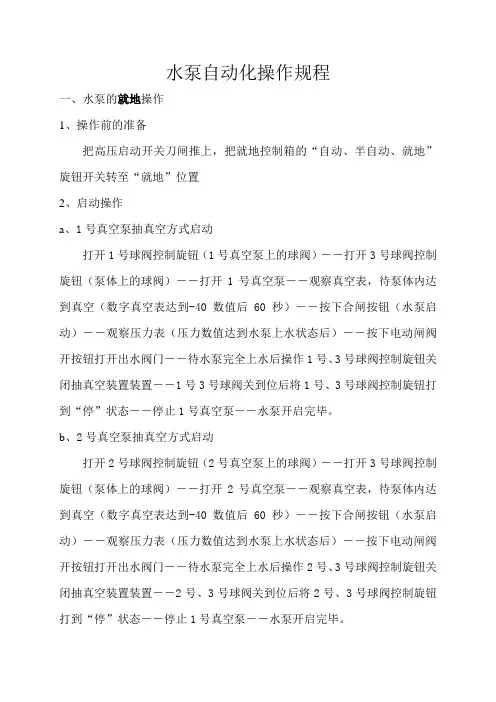

水泵自动化操作规程一、水泵的就地操作1、操作前的准备把高压启动开关刀闸推上，把就地控制箱的“自动、半自动、就地”旋钮开关转至“就地”位置2、启动操作a、1号真空泵抽真空方式启动打开1号球阀控制旋钮（1号真空泵上的球阀）――打开3号球阀控制旋钮（泵体上的球阀）――打开1号真空泵――观察真空表，待泵体内达到真空（数字真空表达到-40数值后60秒）――按下合闸按钮（水泵启动）――观察压力表（压力数值达到水泵上水状态后）――按下电动闸阀开按钮打开出水阀门――待水泵完全上水后操作1号、3号球阀控制旋钮关闭抽真空装置装置――1号3号球阀关到位后将1号、3号球阀控制旋钮打到“停”状态――停止1号真空泵――水泵开启完毕。

b、2号真空泵抽真空方式启动打开2号球阀控制旋钮（2号真空泵上的球阀）――打开3号球阀控制旋钮（泵体上的球阀）――打开2号真空泵――观察真空表，待泵体内达到真空（数字真空表达到-40数值后60秒）――按下合闸按钮（水泵启动）――观察压力表（压力数值达到水泵上水状态后）――按下电动闸阀开按钮打开出水阀门――待水泵完全上水后操作2号、3号球阀控制旋钮关闭抽真空装置装置――2号、3号球阀关到位后将2号、3号球阀控制旋钮打到“停”状态――停止1号真空泵――水泵开启完毕。

c、手动射流抽真空方式启动打开射流管路上两个手阀――观察机械真空表，待泵体内达到真空――按下合闸按钮（水泵启动）――观察压力表（压力数值达到水泵上水状态后）――按下电动闸阀开按钮打开出水阀门――待水泵完全上水后关闭射流手阀――水泵开启完毕。

3、停泵按下电动闸阀关按钮关闭出水阀门――电动闸阀关闭到位（电动闸阀指示灯绿灯亮）――按下分闸按钮（水泵停止运转）。

4、顺序图a启动顺序：b停止顺序：操作方式二、水泵半自动操作1、操作前的准备把高压启动开关刀闸推上，把就地控制箱的“自动、半自动、就地”旋钮开关转至“半自动”位置。

2、启动水泵点击集控柜触摸屏，使显示控制桌面――点击“×号泵”选择×号泵的控制界面――选择“近控”，界面出现“1号真空泵”和“2号真空泵”、“启动”和“停止”触摸按钮――点击选择“1号真空泵”或“2号真空泵”启动方式――点击“启动”触摸按钮――进入系统登陆界面――输入用户名和密码后点击解锁图标登陆用户――点击返回图标返回操作界面――再点击“启动”触摸按钮――点击“确定”（或“取消”）触摸按钮――水泵自动开启（或取消开泵操作） 3、停水泵点击集控柜触摸屏，使显示控制桌面――点击“×号泵”选择×号泵的控制界面――选择“近控”，界面出现“1号真空泵”和“2号真空泵”、“启动”和“停止”触摸按钮――点击“停止”触摸按钮――进入系统登陆界面――输入用户名和密码后点击解锁图标登陆用户――点击返回图标返回操作界面――再点击“停止”触摸按钮――点击“确定”（或“取消”）触摸按钮――水泵自动停止（或取消停泵操作） 4、顺序图启动顺序：选择“x 号水泵”界面就就就就就就就就就就就就就就就就就就停止顺序：选择“x 号水泵”界面就就就就就就就就就就就就就水泵集控柜供电：合双电源切换开关——合220V断路器——合电源模块开关——CPU 模块打到RUN状态；给就地箱供电：合220V断路器——合电机断路器——合电源模块开关——ET200M模块打到RUN状态。
