基于51单片机1602液晶显示简易计算器设计

//利用51单片机控制LCD1602，实现加减乘除运算#include<reg52.h>#define uint unsigned int#define uchar unsigned char#define DATE_IO P0//P0口并行传输数据（LCD1602的数据端接P0口）sbit RS=P1^0;//LCD1602寄存器选择端sbit E=P1^2; //使能信号端sbit RW=P1^1;//读写控制端sbit deng=P1^3;//结果sbit shuzi11=P3^2;//前面的数字加1(因为我的按键是与P3口相连的)sbit shuzi22=P3^7; //后面的数字加1sbit jia=P3^3;//加号sbit jian=P3^4;//减号sbit cheng=P3^5;//乘号sbit chu=P3^6;//除号uint countqian=0,counthou=0;//数值uchar qian,bai,shi,ge,a=0;uchar code table1[]="0123456789";uchar code table2[]="+-*/";//**********************延时函数***************************************** void delay_us(unsigned int n){if(n==0)return ;while(--n);}void delay_ms(uint i){unsigned char a,b;for (a=1;a<i;a++)for(b=1;b;b++);}void delay(uint z){uint x,y;for(x=110;x>0;x--)for(y=z;y>0;y--);}//***********************************************************************//*********************控制LCD1602的函数*******************************void write_command(uchar come)//写指令函数{RS=0;//选择指令寄存器E=1;//由高电平跳变成低电平时，液晶执行命令DATE_IO=come;delay_us(5);E=0;RS=1;}void write_date(uchar date)//写数据函数{RS=1;//选择数据寄存器E=1;//由高电平跳变成低电平时，液晶执行命令DATE_IO=date;delay_us(5);E=0;RS=0;}//***************************************************************************** ***//**************************液晶初始化函数（基本上就是这个模式）*******************void init()//液晶初始化函数{RW=0;//低电平时进行写操作（高电平时进行读操作）E=0;write_command(0x38);//设置LCD两行显示，一个数据由5*7点阵表示,数据由8跟线传输delay_ms(5);write_command(0x01);//清除屏幕显示delay_ms(5);write_command(0x06);//设定输入方式，增量不移位delay_ms(5);write_command(0x0c);//开整体显示，关光标，不闪烁delay_ms(5);}//***************************************************************************** *****void jiayiqian()//前边数字加1计数函数{if(shuzi11==0)//如果前面加1的按键按下{delay(50);//消除抖动countqian=countqian+1;}if(countqian==999)//记到999归0countqian=0;}void jiayihou()//后边数字加1计数函数{if(shuzi22==0)//如果后面加1的按键按下{delay(50);//消除抖动counthou=counthou+1;}if(counthou==999)//记到999归0counthou=0;}void fuhao()//+,-,*,/运算号{if(jia==0)//如果加号按下{while(!jia);//等待按键的释放write_date(table2[0]);//显示'+'a=1;//加号按下的标志}if(jian==0)//如果减号按下{while(!jian);//等待按键的释放write_date(table2[1]);//显示'-'a=2;//减号按下的标志}if(cheng==0)//如果乘号按下{while(!cheng);//等待按键的释放write_date(table2[2]);//显示'*'a=3; //乘号按下的标志}if(chu==0)////如果除号按下{while(!chu);//等待按键的释放write_date(table2[3]);//显示'/'a=4;//除号按下的标志}}void chaiqian()//将前边各位数字拆开函数{bai=countqian/100;//求百位数字shi=countqian%100/10;//求十位数字ge=countqian%10;//求各位数字}void chaihou()//将后边各位数字拆开函数{bai=counthou/100;//求百位数字shi=counthou%100/10;//求十位数字ge=counthou%10;//求各位数字}void chaijiejia()//将相加结果各位数字拆开函数{qian=(countqian+counthou)/1000;//求千位数字bai=(countqian+counthou)%1000/100;//求百位数字shi=(countqian+counthou)%100/10;//求十位数字ge=(countqian+counthou)%10;//求各位数字}void chaijiejian()//将相减结果各位数字拆开函数{qian=(countqian-counthou)/1000;//求千位数字bai=(countqian-counthou)%1000/100;//求百位数字shi=(countqian-counthou)%100/10;//求十位数字ge=(countqian-counthou)%10;//求各位数字}void chaijiecheng()//将相乘结果各位数字拆开函数{qian=(countqian*counthou)/1000;//求千位数字bai=(countqian*counthou)%1000/100;//求百位数字shi=(countqian*counthou)%100/10;//求十位数字ge=(countqian*counthou)%10;//求各位数字}void chaijiechu()//将相除结果各位数字拆开函数（只取了模值）{qian=(countqian/counthou)/1000;//求千位数字bai=(countqian/counthou)%1000/100;//求百位数字shi=(countqian/counthou)%100/10;//求十位数字ge=(countqian/counthou)%10;//求各位数字}void xianshiqian()//显示前边数字{write_command(0x80);//设置显示地址为LCD第一行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[bai]);//第一位显示百位write_date(table1[shi]); //第二位显示十位write_date(table1[ge]); //第三位显示个位fuhao();//显示运算号delay(50);//改变数值可以修改数字滚动的速度}void xianshihou()//显示后边数字{write_command(0x80+4);//设置显示地址为LCD第一行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[bai]);//第一位显示百位write_date(table1[shi]); //第二位显示十位write_date(table1[ge]); //第三位显示个位//delay(50);//改变数值可以修改数字滚动的速度}void xianshijie()//显示结果{write_command(0xc0);//设置显示地址为LCD第二行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[qian]);//第一位显示千位write_date(table1[bai]);//第二位显示百位write_date(table1[shi]); //第三位显示十位write_date(table1[ge]); //第四位显示个位//delay(50);//改变数值可以修改数字滚动的速度}void main()//主函数{init();//调用液晶初始化函数while(1){jiayiqian();//调用前边数字加1计数函数chaiqian();//调用将前边数字各位数字拆开函数xianshiqian();//显示前边数字jiayihou();//调用后边数字加1计数函数chaihou();//调用将后边数字各位数字拆开函数xianshihou();//显示后边数字if(deng==0)//控制显示结果的按键按下{if(a==1)//计算的是加法{chaijiejia();//将结果的各位数字拆分开xianshijie(); //显示结果}if(a==2)//计算的是减法{chaijiejian(); //将结果的各位数字拆分开xianshijie();//显示结果}if(a==3)//计算的是乘法{chaijiecheng();//将结果的各位数字拆分开xianshijie(); //显示结果}if(a==4) //计算的是除法{chaijiechu();//将结果的各位数字拆分开xianshijie(); //显示结果}}}}。

基于51单片机的简易计算器51单片机是一种广泛应用于嵌入式系统中的常用微控制器。

我们可以利用51单片机的强大功能和丰富的外设资源，设计一个简易计算器。

这个计算器可以进行基本的加减乘除运算，并且具备显示结果的功能。

首先，我们需要准备一块51单片机开发板，一块1602液晶显示屏模块，以及一些按键开关和电阻。

我们可以将运算器主要分为以下几个模块：数码管显示模块、键盘输入模块、运算模块和存储模块。

数码管显示模块：我们使用1602液晶显示屏模块来显示计算器的结果。

我们可以通过51单片机的IO口，将计算结果发送给液晶显示屏模块，实现结果的显示。

键盘输入模块：我们可以使用几个按键开关来实现数字和运算符的输入。

通过对按键的检测，我们可以将用户输入的数字和运算符转化为字符形式，并保存到内存中。

运算模块：我们需要根据用户输入的数字和运算符，进行相应的运算。

我们可以使用栈来实现这个功能。

栈是一种常用的数据结构，具有"先进后出"的特点。

我们可以将用户输入的数字和运算符按照一定的规则入栈，然后按照相应的顺序进行出栈和运算。

最后将结果保存到内存中。

存储模块：我们可以使用内部RAM来保存运算结果。

51单片机的内部RAM具有一定的存储能力，可以满足我们的基本需求。

在编写程序时，我们可以使用汇编语言或者C语言。

通过合理的编程，我们可以实现计算器的各项功能。

总结一下，基于51单片机的简易计算器主要包括数码管显示模块、键盘输入模块、运算模块和存储模块。

我们可以通过合理的编程，将这些模块相互配合，实现一个功能完善的计算器。

这个计算器不仅可以进行基本的加减乘除运算，还可以显示结果，方便用户进行计算。

基于51单片机的简易计算器论文设计摘要：计算器是一种常见的电子设备，用于数学计算。

随着科技的迅速发展，计算器不再是一种巨大且笨重的机械设备。

相反，它们变得迷你、便携且功能强大。

本论文旨在设计和实现一种基于51单片机的简易计算器。

该设计利用了51单片机的优点，如低功耗、成本低廉和易于学习等特点。

本论文介绍了设计和实现的过程，包括硬件电路设计、软件程序编写以及性能测试等方面。

1.引言计算器广泛应用于日常生活和学习中，人们常常需要进行加减乘除等简单的数学计算。

为了提供便捷的计算功能，传统计算器使用专用的集成电路设计。

然而，这种计算器成本较高，体积较大，且功能有限。

为了满足市场需求，我们设计了一款基于51单片机的简易计算器。

2.硬件电路设计2.1键盘模块键盘模块采用矩阵键盘设计，包括数字键0-9、运算符键+、-、*、/以及等于键=。

采用矩阵建构可以减少IO口资源的使用，并简化设计。

2.2显示模块显示模块采用液晶显示器，能够清晰地显示数字、运算符和结果。

为了实现更好的用户交互体验，还可以添加背光模块。

2.3控制电路控制电路由51单片机和其他常用电子元件组成，可以通过编程控制键盘的输入和显示模块的输出。

其中，51单片机充当了控制中心的作用，负责接收键盘输入、解析用户命令、进行数学计算和控制显示模块的显示。

2.4电源电路电源电路用于提供稳定的电源给整个计算器系统。

电源电路由电池、稳压电路和滤波电路组成，能够为计算器提供稳定的电压和电流。

3.软件程序设计软件程序设计是整个计算器系统的核心。

主要功能包括接收键盘输入、解析输入、进行数学计算、控制显示模块的显示和处理异常情况。

3.1键盘输入接收软件程序通过扫描键盘矩阵来接收键盘输入。

当用户按下一些键时，软件程序会检测到相应的按键信号，并将其转换为数值或运算符。

3.2输入解析软件程序能够解析用户的输入，判断用户输入的是数字还是运算符，并将其保存在相应的变量中。

同时，软件还可以处理异常输入，如除以零等情况。

51单片机的1602计算器一、51 单片机和 1602 液晶显示屏简介51 单片机是指英特尔公司生产的 8051 系列单片机，它具有丰富的资源，包括 I/O 端口、定时器、中断等。

通过编程，可以让 51 单片机完成各种复杂的任务。

1602 液晶显示屏是一种字符型液晶显示模块，它能够显示两行，每行 16 个字符。

1602 液晶显示屏的控制方式相对简单，通过发送特定的指令和数据，就可以实现字符的显示。

二、硬件设计要实现 51 单片机的 1602 计算器，首先需要进行硬件设计。

硬件部分主要包括 51 单片机最小系统、1602 液晶显示屏、按键等。

51 单片机最小系统通常包括单片机芯片、晶振电路和复位电路。

晶振电路为单片机提供时钟信号，复位电路则保证单片机能够正常启动。

1602 液晶显示屏与51 单片机的连接需要用到一些数据线和控制线。

数据线用于传输要显示的数据，控制线用于控制显示屏的工作状态。

按键用于输入数字和运算符，常见的按键有数字键 0 9 、运算符＋、、、／以及等于号＝等。

三、软件编程软件编程是实现 51 单片机 1602 计算器的关键。

在编程过程中，需要实现以下几个主要功能：1、初始化 1602 液晶显示屏在程序开始时，需要对 1602 液晶显示屏进行初始化，设置显示模式、光标显示等。

2、按键扫描通过不断扫描按键状态，获取用户输入的数字和运算符。

3、数据处理根据用户输入的数字和运算符，进行相应的计算，并将结果存储起来。

4、显示结果将计算结果显示在 1602 液晶显示屏上。

｀｀｀cinclude ＜reg52h> ／／包含 51 单片机的头文件／／定义 1602 液晶显示屏的控制引脚sbit RS ＝ P2^0;sbit RW ＝ P2^1;sbit EN ＝ P2^2;／／定义 1602 液晶显示屏的数据引脚sbit D0 ＝ P0^0;sbit D1 ＝ P0^1;sbit D2 ＝ P0^2;sbit D3 ＝ P0^3;sbit D4 ＝ P0^4;sbit D5 ＝ P0^5;sbit D6 ＝ P0^6;sbit D7 ＝ P0^7;／／定义按键引脚sbit key0 ＝ P1^0;sbit key1 ＝ P1^1;sbit key2 ＝ P1^2;sbit key3 ＝ P1^3;sbit key4 ＝ P1^4;sbit key5 ＝ P1^5;sbit key6 ＝ P1^6;sbit key7 ＝ P1^7;sbit key8 ＝ P3^0;sbit key9 ＝ P3^1;sbit key_add ＝ P3^2;sbit key_sub ＝ P3^3;sbit key_mul ＝ P3^4;sbit key_div ＝ P3^5;sbit key_eq ＝ P3^6;／／定义变量unsigned char num1, num2, op, result;unsigned char flag ＝ 0; ／／标志位，用于判断输入状态／／写指令函数void write_command(unsigned char command)｛RS ＝ 0;RW ＝ 0;EN ＝ 0;P0 ＝ command;EN ＝ 1;EN ＝ 0;｝／／写数据函数void write_data(unsigned char data)｛RS ＝ 1;RW ＝ 0;EN ＝ 0;P0 ＝ data;EN ＝ 1;EN ＝ 0;｝／／初始化 1602 液晶显示屏函数void init_1602(）｛write_command(0x38)；／／ 8 位数据，2 行显示，5x7 点阵write_command(0x0c)；／／显示开，光标关，闪烁关write_command(0x06)；／／字符右移，地址指针加 1 write_command(0x01)；／／清屏｝／／按键扫描函数void key_scan(）｛if （key0 ＝＝ 0)｛delay_ms(10)；／／消抖if （key0 ＝＝ 0)｛if （flag ＝＝ 0)｛num1 ＝ num1 10 ＋ 0;write_data(＇0'）；｝else｛num2 ＝ num2 10 ＋ 0;write_data(＇0'）；｝｝while （！key0)；／／等待按键松开｝／／其他按键扫描类似｝／／计算函数void calculate(）｛switch （op)｛case ＇＋＇：result ＝ num1 ＋ num2;break;case ＇＇：result ＝ num1 num2;break;case ＇＇：result ＝ num1 num2;break;case ＇／＇：if （num2!＝ 0)result ＝ num1 ／ num2;elsewrite_data(＇E'）；／／除数为 0 ，显示错误break;｝｝／／主函数void main(）｛init_1602(）；while （1)｛key_scan(）；if （key_add ＝＝ 0 ｜｜ key_sub ＝＝ 0 ｜｜ key_mul ＝＝ 0 ｜｜key_div ＝＝ 0)｛delay_ms(10)；／／消抖if （key_add ＝＝ 0)｛op ＝＇＋＇；flag ＝ 1;write_data(＇＋＇）；｝／／其他运算符处理类似｝if （key_eq ＝＝ 0)｛delay_ms(10)；／／消抖if （key_eq ＝＝ 0)｛calculate(）；write_data(result)；num1 ＝ 0;num2 ＝ 0;flag ＝ 0;｝｝｝｝｀｀｀上述代码只是一个简单的示例，实际应用中还需要进行更多的优化和完善，比如处理输入错误、添加更多的功能等。

基于51单片机的简易计算器设计基于51单片机的简易计算器设计一、引言随着微电子技术和嵌入式技术的发展，越来越多的智能化设备被应用于日常生活中。

其中，基于51单片机的简易计算器设计具有广泛的应用价值。

本文将介绍如何使用51单片机设计一个简易计算器，实现加减乘除的基本运算功能。

二、设计方案1.硬件组成：本设计采用51单片机作为主控芯片，与键盘、显示器等外围设备相连。

键盘用于输入数字和运算符，显示器则用于显示运算结果。

2.软件设计：软件部分包括主程序和子程序。

主程序负责初始化硬件、读取键盘输入和显示运算结果。

子程序包括加减乘除的运算子程序，可根据输入的运算符和操作数进行相应的运算。

3.算法实现：在加减乘除的运算子程序中，采用基本的数学运算方法实现。

对于加法，直接将两个操作数相加；对于减法，将两个操作数相减；对于乘法，采用循环相乘的方法；对于除法，采用循环相除的方法。

三、实验结果在实验中，我们成功地使用51单片机设计了一个简易计算器，实现了加减乘除的基本运算功能。

在测试过程中，我们输入了不同的数字和运算符，得到了正确的运算结果。

同时，我们也测试了计算器的稳定性，发现其在连续运算时表现良好，没有出现明显的误差或故障。

四、结论基于51单片机的简易计算器设计具有简单易行、实用性强等优点。

通过实验测试，我们验证了其可行性和稳定性。

此外，该设计还可以根据需要进行扩展和优化，例如增加更多的运算功能、优化算法等。

未来，我们可以进一步研究如何提高计算器的运算速度和精度，以及如何将其应用于更多的实际应用场景中。

五、改进意见与展望1.增加更多的运算功能：例如实现括号、开方、指数等高级运算，满足更复杂的数学计算需求。

2.优化算法：针对现有的加减乘除运算算法进行优化，提高运算速度和精度。

例如采用更高效的除法算法，减少运算时间。

3.增加存储功能：在计算器中加入存储单元，使得用户可以在多个步骤之间进行数据传递和保存。

4.增强人机交互界面：优化显示器的显示效果，增加用户输入的便捷性，提高用户体验。

基于51单片机简易计算器课程设计报告
基于51单片机简易计算器课程设计报告
1. 研究背景
•计算器是人们日常生活和工作中常用的工具之一。

•通过设计简易计算器，可以加深学生对51单片机的理解和应用。

2. 目标和需求
•设计一个基于51单片机的简易计算器，能够进行基本的四则运算和开方运算。

•要求计算器能够显示输入和计算结果。

•要求计算器具备简单的界面和操作。

3. 设计方案
•使用51单片机作为计算器的控制核心。

•通过键盘输入数字和运算符，并显示在液晶屏上。

•根据输入的运算符，进行相应的计算，并将结果显示在液晶屏上。

4. 硬件设计
•使用51单片机作为主控芯片。

•连接液晶屏模块，用于显示输入和计算结果。

•连接键盘模块，用于输入数字和运算符。

5. 软件设计
•使用C语言进行编程。

•设计主程序，包括初始化、输入处理和计算输出等功能。

•设计函数，实现基本的四则运算和开方运算。

6. 实验结果
•成功设计并实现了基于51单片机的简易计算器。

•可以正常进行基本的四则运算和开方运算。

•输入和计算结果能够准确显示在液晶屏上。

7. 总结与展望
•通过设计这个简易计算器，学生对51单片机的理解和应用能力有了提高。

•下一步可以考虑增加更多的功能，如科学计算和数据存储等。

以上是本次基于51单片机简易计算器课程设计的报告。

通过这个实验，学生对51单片机的应用能力得到了提升，进一步增强了对计算器的理解。

在未来的课程设计中，可以进一步拓展功能，提升计算器的实用性和功能性。

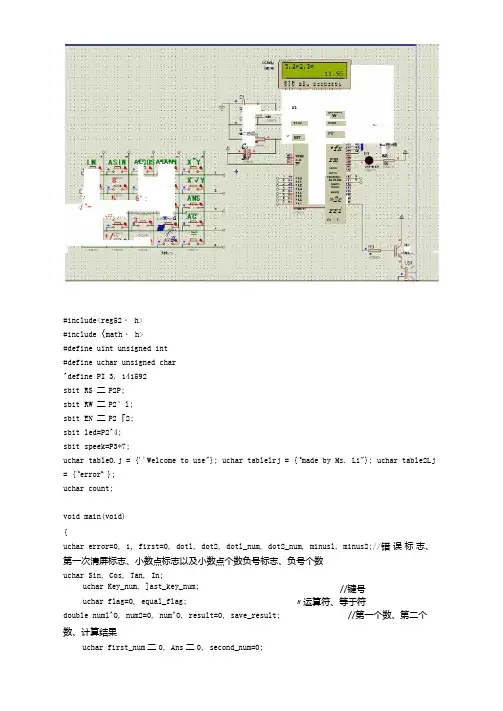

#include<reg52・ h> #include 〈math ・ h> #define uint unsigned int #define uchar unsigned char ^define PI 3. 141592 sbit RS 二 P2P; sbit RW 二 P2°l; sbit EN 二 P2「2; sbit led=P2^4; sbit speek=P3*7;uchar tableO.j = {''Welcome to use"}; uchar tablelrj = {/z made by Ms. Li"}; uchar table2Lj = {/z error z ，}; uchar count; void main(void) {uchar error=0, i, first=0, dotl, dot2, dotl_num, dot2_num, minusl, minus2;//错 误 标 志、第一次淸屏标志、小数点标志以及小数点个数负号标志、负号个数uchar Sin, Cos, Tan, In;uchar Key_num, ]ast_key_num;//键号uchar flag=0, equal_flag;〃运算符、等于符double numl^O, num2=0, num^O, result=0, save_result;//第一个数、第二个数、计算结果uchar first_num 二0, Ans 二0, second_num=0;R2'TRTLCEd3 • .<T&T-灼U1WXTMIOWXT.U2 P2TM,%••■二的层ST MTPS”C 3:：4^-•幵 •・ / • • •AC 6"：A IAN» • <JL^»d■f j ■ r*9f•fx rm»zvx» rzn*n rSXKH »ZU*M rsAxn rz«Ai« V21iAtSfXDHM> M.V1X& rxairn fixvn ■xvnj »2c rriF3“・Tnew 灼InitLcdO ;EA二1;ETO二1;TMOD二0X01;THO=(65536-500)/256;TLO=(65536-500)%256;write_com(0x80+0x40+15); write_Dat (' O');write_com(0x80);while(l){while(key_scan0 ==0xff);TRO=1;if(first==0){first=l; write_com(0x01);}Key_num=key_scan 0;switch(key_scan 0){case 1:if (last_key_num! =Key_num) {uTite_Dat C 1’)；uTite_Dat C n‘)； ln=l;}break;case 2：if (last_key_num! =Key_num) {write_Dat (' s'); write_Dat (' i‘); write_Dat (' n ); Sin=l;}break;case 3：if (last_key_num! =Key_num) {write_Dat (' c ); write_Dat (' o'); write_Dat (' s'); Cos=l;}break;case 4:if (last_key_num! =Key_num){write_Dat (' t ); write_Dat (' a ); write_Dat (' n );Tan=l;}break;case 5：if (last_key_num! =Key_num){writjDat (' r );flag=5;}break;case 6:write_Dat(' 7');num=7;break; case 7:write_Dat C 8');num二8;break;case 8：write_Dat (' 9*) inum^;break; case 9:if (last_key_num!二Key_num){write_Dat (' +');flag=l;}break;case 10：if(last_key_num!=Key_num){write_Dat (' T );flag=6;}break;case 11：write_Dat C 4’):num=4;break; case 12：write_Dat C o )intim^S;break; case 13：write_Dat(' 6');num二6;break; case 14:if(last_key_num!=Key_num){write_Dat (' -');flag二2;}break;case 15：if(last_key_num!=Key_num)if(equal_flag==l) write_com(0x01); write_com(0x80); write_Dat(' A'); write_Dat (' n'); write_Dat (' s'); write_Dat ('=')；save_result=result;}else {if(Key_num!=l&&Key_num!=2&&Key_num!=3&&Key_num!=4&&Key_num!=22&&Key_num!=23&&Key_num!二25){write_Dat(' A') ;write_Dat C n ) ;write_Dat (' s');if(flag==O){numl=save_result; first_num=l;}else{num2=save_re sult; second_num=l;}}}}break;case 16：write_Dat(* V):num=l;break;case 17:write_Dat(' 2’):num=2;break;case 18：write_Dat(* 3’):num=3;break;case 19：if(last_key_num!=Key_num){write_Ddt (' *'); flag=3;}break;case 21:write_Dat (' O') ;num二0;break;case 22:if (last_key_num! =Key_num)辻(flag==O) minusl++; if(minusl==l)writjDat (' -');}}else{minus2++;if(minus2==l){uTite_Dat -');}}} break;case 23:if (last_key_num!=Key_num){if(flag==O){dotl++；if(dotl==l){write_Dat('・’);}}else{dot2++;辻(dot2==l){uTite_Dat('・’);}}} break;case 24:if (last_key_num! =Key_num){write_Dat (' /');flag二4;}break;case 25:if (last_key_num! =Key_num) write_Dat ('=')；equal_flag=l;}break;}if (Key_num! =l&&Key_num! =2&&Key_num! =3&&Key_num! =4&&Key_num! =15&&Key_num !=22 &&Key_num 匸23&&Key_num!二25) //第一个数{if(flag==O){num1二num1*1O+num;num二0;if(dotl!=0){dotl_num++;}first_num=l;}if(flag!二0){num2=num2*l0+num;num=0;if(dot2!=0){dot2_num++;}second_num=l;}}if (equal_f1ag==l&&f i r s t_num==1){if(dotl!=0){numl=numl/pow(10, dotl_num):dotl=0;}if(dot2!=0){num2=num2/pow(10, dot2_num);dot2=0;}if(minusl!=0)numl=numl*(-l);}if(minus2!=0){ num2=num2*(-l);}if(second_num!=0){switch(flag){case 1: resul t=numl+nuni2: break;case 2: result=numl-nuni2: break;case 3: result=numl*nuni2; break;case 4:if(num2!=0){result =num1/num2;}else{writ e_c om(0x80+0x40+10);for(i=0;i<5;i++){^Tite_Dat(table2[ij);}error=l;} break;case 5： result^powCnuml, num2);break;case 6: result^powCnuml, l/num2):break;}}else if (second_num二二0&&Sin=0&&Cos=0&&Tan=0&&ln=0) result=numl;else if (second_num==0&& (Sin=l Cos==l Tan==l ln==l)) {if(Sin=l)result=sin(numl/180*PI)+0. 005;if (Cos==l)result=cos(numl/180*PI)+0. 005;辻(Tan二二1)result=tan(numl/180*PI)+0.005;if(ln==l)if(numl>0)result=log(numl)+0. 005; elsewrite_com(0x80+0x40+10); for(i=0;i<5;i++){UTI te_Dat(table2[i]);}error=l;}}}if(error!=1)display(result);}if(Key_num==20) //淸零{numl=num2=result=0;flag=equal_flag=O;error=0;first=0;dotl_num二dot2_num=0;minusl=0;minus2=0;first_num=0, second_num=0;Sin=Cos=Tan=ln=0; write_com(0x01);write_com(0x80+0x40+15); write_Dat (' O');}las t_ke y_num=Ke y_num;while(key_scan()!=0xff);}}void timeOO interrupt 1{THO=(65536-600)/256;TLO=(65536-600)%256;count++;speek=!speek;if(count>50)TRO二0; count=0;void delay(uint x){uchar y;while(x―) for (y=0;y<120;y++);}void write_com(unsigned char c) {RS 二0;RW•二0;EN=1;delay (5);P0二c;EN=0;void write^Dat(unsigned char c) {RS二1;RW•二0;EN=1;delay (5);P0 二c;EN=0;void InitLcdO{write_com(0x38); //display modewrite_com(0x06); //显示光标移动位置write_com(0x0c); //显示开及光标设置write_com(0x01); //显示淸屏uchar key_scan()uchar key_num=0xff;uint temp;P3=0x03;Pl=OxeO; temp=(P3<<8) Pl; if((temp&0x03e0)!=0x03e0)delay (10);if((temp&0x03e0)!=0x03e0)P3=0x03; //第一行Pl=0xfe;temp=(P3«8) Pl;switch(temp){case 0x03de:key_num=l; break;case 0x03be:key_num=2; break;case OxO37e:key_num=3; break;case 0x02fe:key_num=4; break;case 0x01fe:key_num=5; break;}P3=0x03: //第二行Pl=0xfd;temp=(P3<<8) Pl;switch(temp){case 0x03dd:key^um^G; break;case 0x03bd:key_num=7; break;case OxO37d:key_num=8; break;case 0x02fd:key_num=9; break;case 0x01fd:key_num=10; break;}P3=0x03; //第三行Pl=0xfb;temp=(P3<<8) Pl;switch(temp)case 0x03db:key_num=l1case 0x03bb:key_num=12case 0x037b:key_num=13case 0x02fb:key_num=14case 0x01fb:key_num=15 }//第四行Pl=0xf7; break; break; break; break; break;P3=0x03;temp=(P3<<8) Pl; switch(temp)void display(double Data) {uchar xs=0, fs=0,i;if(Data<0){fs=l ；Data=Data*(-1);}if(Data>(long)Data){xs=l;}if(Data<10) { case 0x03d7:key_num=16;break; case 0x03b7:key_num=17;break; case 0x0377:key_num=18;break; case 0x02f7:key_num=19;break; case 0x01f7:key_num=20;break; j P3=0x03;Pl=0xef;//第五行 temp=(P3«8) Pl;switch(temp)case case case case case }0x03cf:key_num=21;0x03af:key_num=22;0x036f:key_num=23;0x02ef:key_num=24;0x0lef:key_num=25;break; break; break; break; break; return } key_num; 0'9if(xs==l)Data=Data*100; write_.com(0x80+0x40+11); 辻(fs=l)write_Dat(-);elsewrite_Dat ('');write_Dat((long)Data/100+* 0*);write^Dat ('・’)；write_Dat((long)Data/10%10+，0’);write_Dat((long)Data弔10+' 0*);}else if (xs==0){write_com(0x80+0x40+14);if(f s=l)write^Dat (' -')；elsewrite_Dat ('');write_Dat((long)Data+，0,);}}else 辻(Data<100) //10、99{if (xs=l){Data=Data*100;write_com(0x80+0x40+10);if(fs=l)write_Datelsewrite_Dat ('');write_Dat((long)Data/1000+，O');write_Dat((long)Data/100%10+，0’);write_Dat ('・’)；write_Dat((long)Data/10%10+，O');write^Dat((long)Data%10+* 0’);}else if (xs==0){write_com(0x80+0x40+13);if(f s=l)write_Datelsewrite_Dat ('');write_Dat ((long)Data/10+* 0’); write_Dat ((long)Data%10+* O');}else if (Data<1000) //100~999 辻(xs=l){Data=Data*100;write_com(0x80+0x40+9);if(fs=l)write_Datelsewrite_Dat ('');writjDat ((long)Data/10000+' O');write_Dat((long)Data/1000%10 +'O');write_Dat((long)Data/100%10+，O');write_Dat ('・’)；write_Dat((long)Data/10%10+，O');write_Dat((long)Data%10+* 0*);}else if (xs==0)write_com(0x80+0x40+12); if(fs=l)write_Datelsewrite_Dat ('');write_Dat((1ong)Data/100+，O');write_Dat((1ong)Data/10%10+，O');write_Dat((long)Data%10+* O');}else 辻(Data<10000) 7/1000^9999 if (xs=l)Data=Data*100;wr ite_com(0x80+0x40+8);if(fs=l)write^Datelsewrite_Dat ('');write_Dat ((long)Data/100000+，O');write^Dat((long)Data/10000%10+，O');write_Dat((long)Data/1000%10 +'O');write_Dat((long)Data/100%10+，0*);write_Dat ('・’)；write_Dat((long)Data/10%10+，O');write_Dat((long)Data%10+* 0,);}else if (xs==0){write_com(0x80+0x40+11);if(fs=l)write_Datelsewrite_Dat ('');write.Dat((long)Data/1000+，CT );write.Dat((long)Data/100%10+，0*);write.Dat ((long)Data/10%10+，O');write_Dat((long)Data%10+，0’);}}else 辻(Data<100000) //10000、99999{if (xs~l){Data=Data*100;wr i te_com(0x80+0x40+7);if(fs=l)write_Datelsewrite_Dat ('');write^Dat((long)Data/1000000^>0’);write_Dat((long)Data/100000%10+，0*);write_Dat((long)Data/10000%10+' O');write_Dat((long)Data/1000%10 +'0’)；write.Dat ((long)Data/100%10+，O');write_Dat ('・’)；write_Dat ((long)Data/10%10+，0*);write_Dat((long)Data%10+* 0*);}else if(xs==0){write_com(0x80+0x40+10);if(fs=l)write_Dat ('」)；elsewrite_Dat ('');write_Dat((long)Data/10000+* O');write.Dat ((long)Data/1000%10+>O');write_Dat((long)Data/100%10+，O');write_Dat((long)Data/10%10+，O');write.Dat((long)Data%10+* O');}else 辻(Data<1000000) //100000~999999{if (xs==l)Data=Data*100;writ e_c om(0x80+0x40+7);辻(fs==l)write_Dat ('」)；elsewrite_Dat ('');write_Dat (仃ong) Data/10000000+' 0’);write_Dat((long)Data/1000000%10+?0’);write_Dat((long)Data/100000%10+'O');write_Dat((long)Data/10000%10+' 0’);write_Dat((long)Data/1000%10 +'0’)；write_Dat((long)Data/100%10+，O');write_Dat ('・’)；write.Dat ((long)Data/100000%10+，0*);write.Dat((long)Data/100000%10+，O');write_Dat((long)Data/10000%10+，0’);write_Dat((long)Data/1000%10 +'0’)；write_Dat((long)Data/100%10+，0’);}else if (xs~0){writ e_c om(0x80+0x40+9);辻(fs=l)write_Dat ('-')；elsewrite_Dat ('');write_Dat((long)Data/100000+，O');write_Dat((long)Data/10000%10+，0’);write_Dat((long)Data/1000%10+，O');write_Dat((long)Data/100%10+,0’);write_Dat ((long)Data/10%10+，O');write__Dat ((long) Data%10+* O');}}else{write_com(0x80+0x40+10);for(i=0;i<5;i++){write_Dat(table2.i]);}。

湖南机电职业技术学院毕业设计说明书课题名称: 基于51单片机简易的计算器制作院、系：电气工程学院专业：机电一体化学生班级：机电1211 学生姓名：成超强指导教师：李婕妤完成日期： 2021.10毕业设计任务书题目：基于51单片机的简易计算器制作任务与要求：在生活当中我们经常需要进行加减乘除计算，随着科技的开展，电子计算器代替心算和笔算已经相当普及。

但目前市面上有些电子计算器的功能设计过于复杂，功能简易实用的电子计算器反而更加适用于老人和小孩，且本钱低廉，存在一定的市场需求。

因此本设计制作一款适用于老人和小孩的简易电子计算器。

基于51单片机的简易计算器应用AT89C51单片机，通过4*4矩阵键盘设计计算器需要的数字键和功能键，用4个数码管来显示运算过程和结果。

此计算器由于受数码管个数限制，只能进行0-999内的加减乘除计算，显示结果只显示整数局部。

1.设计任务设计简易计算器的硬件电路，绘制PCB板，组装简易计算器，并完成计算器的C语言程序设计。

2.要求：1、计算器需设计0-9、+、—、*、%、=、去除共16个按键。

2、计算器带4位数码管显示。

3、计算器能实现3位数内的加减乘除计算。

4、计算器硬件应包含程序下载电路。

毕业设计(论文)进度方案表目录毕业设计任务书 (2)毕业设计(论文)进度方案表 (2)第一章单片机介绍 (6)1单片机及其应用 (6)1.1 单片机介绍 (6)1.2 单片机的应用 (7)第二章元件介绍 (7)单片机介绍 (8)第三章系统设计 (10)单片机简易的计算器制作 (10)数码管显示 (11)矩阵按键 (11)第四章系统硬件的设计与介绍 (12)复位电路的设计 (12)时钟震荡电路的设计 (13)输入电路的设计 (14)输出电路的设计 (16)第五章系统程序的设计与介绍 (18)显示程序流程图设计 (18)读键输入程序流程图 (20)主程序设计 (21)仿真与调试 (22)第六章心得体会 (24)结语........................................................................................ 错误!未定义书签。

基于51单片机的简易教学计算器设计设计目的：本设计旨在基于51单片机实现一个简易的教学计算器，可以进行基本的四则运算，并具备一些辅助功能，帮助学生进行数学计算和学习。

设计要求：1.显示器：使用液晶显示器（LCD）来显示操作数和计算结果。

2.键盘输入：设计一个按键矩阵作为输入设备，用于输入数字和操作符。

3.四则运算：实现加法、减法、乘法和除法四种基本运算。

4.辅助功能：提供开平方、取倒数等辅助功能。

5.界面友好：界面清晰、操作简单。

硬件设计：1.51单片机（AT89C52）：作为计算器的核心芯片，控制程序运行和与外围设备的交互。

2.液晶显示器（LCD）：用于显示操作数和计算结果。

3.按键矩阵：用于输入数字和操作符。

4.运算模块：用于进行四则运算和辅助功能计算。

软件设计：1.系统初始化：初始化51单片机和LCD屏幕，设置键盘矩阵的引脚。

2.输入处理：通过按键矩阵检测用户输入，并将输入的字符存储在缓冲区中。

3.表达式计算：根据用户输入的表达式，通过逆波兰表达式算法将其转换为后缀表达式，并进行计算得到结果。

4.显示结果：将计算结果显示在LCD屏幕上。

5.辅助功能：根据用户选择的辅助功能，进行相应的计算，并显示结果。

6.重置功能：提供清零功能，将计算器的状态和显示结果重置。

操作流程：1.系统初始化：开机时，系统进行初始化，屏幕显示“计算器”字样。

2.输入操作数和操作符：用户通过按键矩阵输入操作数和操作符。

3.计算结果：用户输入“=”符号后，计算器根据输入的表达式进行计算，并将结果显示在LCD屏幕上。

4.辅助功能：在计算结果显示完成后，用户可选择进行辅助功能，如开平方、取倒数等操作。

5.重置功能：用户可通过按下“C”键进行重置，将计算器状态和显示结果清零。

总结：本设计基于51单片机实现了一个简易的教学计算器，具备基本的四则运算功能和一些辅助功能。

其使用液晶显示器作为显示设备，利用按键矩阵进行输入操作，通过逆波兰表达式算法进行计算，并将结果显示在屏幕上。

电气与电子信息工程学院单片机课程设计设计题目：简易电子计算器专业班级： 12级电信（1）班学号： *************名：**指导教师：章磊艾青设计时间：2014/06/03～2014/06/13 设计地点：K2—407课程设计任务书2013 ～2014 学年第2学期学生姓名：杨峥专业班级：电子信息工程技术（专）2012（1）班指导教师：艾青、章磊工作部门：电气学院电信教研室一、课程设计题目：单片机课程设计1. 出租车计价器系统设计2. 医院住院病人呼叫器的设计3. 作息时间控制器4. 数字温度计的设计5. 火灾报警器的设计6. 电子密码锁7. 电子计算器8.学生自选二、课程设计内容1. 以单片机为核心器件，构造系统；2. 熟悉、掌握各种外围接口电路芯片的工作原理和控制方法；3. 熟悉、掌握单片机汇编语言的软件设计方法；4. 熟悉、掌握印刷电路板的设计方法；5. 根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；6. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；7. 编写设计说明书，参考毕业设计论文格式撰写设计报告（5000字以上）。

三、进度安排2．执行要求智能电子产品设计制作共8个选题，每组不超过7人，为避免雷同，在设计中每个同学所采用的方案不能一样。

四、基本要求（1）进行方案论证并根据要求确定系统设计方案；（2）绘制系统框图和电气原理草图，程序流程图；（3）对相关电路进行电路参数计算和元器件选择；（4）进行软件汇编并调试；（5）利用Proteus和Keil uVision2对系统进行联调；（6）绘制系统原理总图，列出原器件明细表；（7）画出软件框图，列出程序清单；（8）写出使用说明书；（9）对设计进行全面总结，写出课程设计报告。

五、课程设计考核办法与成绩评定第1章方案的选择与概述1. 单片机概述当今时代，是一个新技术层出不穷的时代。
