基于51单片机的简易计算器论文设计摘要:计算器是一种常见的电子设备,用于数学计算。
随着科技的迅速发展,计算器不再是一种巨大且笨重的机械设备。
相反,它们变得迷你、便携且功能强大。
本论文旨在设计和实现一种基于51单片机的简易计算器。
该设计利用了51单片机的优点,如低功耗、成本低廉和易于学习等特点。
本论文介绍了设计和实现的过程,包括硬件电路设计、软件程序编写以及性能测试等方面。
1.引言计算器广泛应用于日常生活和学习中,人们常常需要进行加减乘除等简单的数学计算。
为了提供便捷的计算功能,传统计算器使用专用的集成电路设计。
然而,这种计算器成本较高,体积较大,且功能有限。
为了满足市场需求,我们设计了一款基于51单片机的简易计算器。
2.硬件电路设计2.1键盘模块键盘模块采用矩阵键盘设计,包括数字键0-9、运算符键+、-、*、/以及等于键=。
采用矩阵建构可以减少IO口资源的使用,并简化设计。
2.2显示模块显示模块采用液晶显示器,能够清晰地显示数字、运算符和结果。
为了实现更好的用户交互体验,还可以添加背光模块。
2.3控制电路控制电路由51单片机和其他常用电子元件组成,可以通过编程控制键盘的输入和显示模块的输出。
其中,51单片机充当了控制中心的作用,负责接收键盘输入、解析用户命令、进行数学计算和控制显示模块的显示。
2.4电源电路电源电路用于提供稳定的电源给整个计算器系统。
电源电路由电池、稳压电路和滤波电路组成,能够为计算器提供稳定的电压和电流。
3.软件程序设计软件程序设计是整个计算器系统的核心。
主要功能包括接收键盘输入、解析输入、进行数学计算、控制显示模块的显示和处理异常情况。
3.1键盘输入接收软件程序通过扫描键盘矩阵来接收键盘输入。
当用户按下一些键时,软件程序会检测到相应的按键信号,并将其转换为数值或运算符。
3.2输入解析软件程序能够解析用户的输入,判断用户输入的是数字还是运算符,并将其保存在相应的变量中。
同时,软件还可以处理异常输入,如除以零等情况。
单片机的简易计算器毕业设计简易计算器是一种基本、常见的电子设备,它能够对数字进行简单的加减乘除运算。
单片机作为一种小型、低功耗的微型计算机,非常适合用于设计和实现计算器的功能。
在本文中,我们将以单片机为基础,设计和实现一个简易计算器。
一、设计思路1.硬件设计:-使用单片机作为主控制器。
-接入键盘矩阵和显示器。
-使用LED灯作为指示灯,用于显示运算符和结果。
2.软件设计:-通过键盘输入数字和运算符。
-将输入的数字和运算符转换成相应的控制信号。
-进行运算,并将结果显示在屏幕上。
3.功能实现:-实现加法、减法、乘法和除法运算。
-提供清零、退格和等号等功能。
-支持小数和负数的输入和运算。
-提供错误提示功能,例如除数不能为零等。
二、具体实现1.硬件实现:-将键盘矩阵的行和列与单片机的IO口相连,通过扫描来检测按键的输入。
-将显示器与单片机的IO口相连,通过控制引脚来发送和接收数据。
-将LED灯与单片机的IO口相连,设置相应的引脚状态来显示不同的指示信号。
2.软件实现:-使用C语言编写程序,通过中断和轮询的方式,实现键盘输入的检测和数据的读取。
-将读取到的数据进行解析,并根据不同的按键进行相应的操作。
-根据输入的数字和运算符,进行相应的运算并输出结果。
3.功能实现:-加法、减法、乘法和除法运算可以通过相应的算法实现,例如加法可以通过循环和位运算来实现。
-清零功能可以将运算结果和输入的数字都清零,退格功能可以删除输入的最后一个数字或运算符。
-支持小数运算可以在运算过程中进行进位和进位操作,支持负数运算可以通过判断运算符来进行相应的处理。
-错误提示功能可以通过对输入的数据进行检查和判断来实现,例如判断除数是否为零。
三、总结通过上述的设计和实现,我们可以成功地设计和制作一个单片机的简易计算器。
通过这个计算器,用户可以进行简单的加减乘除运算,同时还具备清零、退格、小数和负数等功能。
这个计算器可以应用在日常生活中的计算场景,方便用户进行各种简单的运算操作。
基于单片机的简易计算器的设计引言:计算器作为一种常见的便携式计算设备,在我们的生活中扮演着重要的角色。
基于单片机的简易计算器凭借其小巧的体积、低功耗和简单易用的特点,成为了很多人的选择。
本文将介绍一种基于单片机的简易计算器的设计。
一、设计思路设计思路如下:1.显示部分设计使用4位共阴数码管来作为计算结果的显示和反馈。
单片机通过控制不同的引脚,将待显示的数字依次输出到数码管的不同位上,实现显示。
2.控制部分设计使用独立按键作为用户输入,并通过行列扫描的方式进行检测。
通过分析用户输入的按键,识别出相应的操作,并进行相应的计算。
根据不同的按键组合,可以实现加、减、乘、除等运算。
二、硬件设计1.单片机选择为了实现计算器的功能,选择一种性能良好、资源丰富的单片机是很重要的。
根据需求,选择一款采用8051内核的单片机,如AT89S51或AT89C51、这两款单片机具有5V供电、8位数据总线、4KB内存和32个I/O口等特点,并且广泛应用于各种嵌入式开发领域。
2.数码管显示设计为了显示计算结果,采用4位共阴数码管。
通过将各段控制端接通高电平或低电平,实现不同数字的显示。
3.按键设计使用独立按键作为用户输入,通过行列扫描的方式进行检测。
使用矩阵键盘可以减少I/O口的使用,避免使用太多的引脚。
4.电源设计计算器可以通过外接电源供电,同时还可以使用电池作为备用电源。
为了延长电池寿命,可以使用低功耗的工作模式,并在无操作时自动进入休眠状态。
5.外设接口设计为了增加计算器的功能,可以添加一些扩展模块,如蓝牙模块、USB 接口等。
这样可以实现与其他设备的通信和数据传输。
三、软件设计1.按键检测和解码将行列扫描的结果通过软件进行解码,识别用户输入的按键。
通过判断不同的按键组合,可以实现加、减、乘、除等运算。
2.计算实现根据用户输入的数字和操作符,进行相应的计算。
将结果显示到数码管上,并可以通过串口输出到其他设备。
3.界面设计设计简洁、友好的用户界面,提供用户输入和计算结果的显示。
单片机简易计算器设计一、引言:计算器是一种用于进行数学运算的工具,可以提供基本的算术运算功能。
单片机是一种集成电路,具有微处理器、存储器、计数器和输入/输出接口等功能,适合用于设计和实现计算器。
本篇文章将介绍如何设计和实现一款基于单片机的简易计算器。
二、设计目标:本文设计的简易计算器具有以下功能:1.能够进行四则运算,包括加法、减法、乘法和除法;2.具有输入和输出功能,可以输入运算表达式,并输出计算结果;3.采用简单直观的按键输入方式,便于用户操作。
三、设计原理:1.系统框图:```_______________输入/输接口I______________\/_______________单片机芯(CPU______________```2.硬件设计:使用单片机来处理计算表达式和输出计算结果。
输入/输出接口IC负责处理用户输入和显示输出。
单片机芯片是整个计算器系统的核心,负责执行算术运算的逻辑。
3.软件设计:(1)初始化:设置单片机芯片工作环境,包括引脚配置、定时器设置等。
(2)输入处理:使用按键输入方式获取用户输入的数值和运算符,按下等号键时开始计算。
(3)运算处理:根据输入的数值和运算符进行相应的运算操作,得出计算结果。
(4)输出显示:将计算结果输出到显示装置上。
四、实现步骤:1.硬件实现:根据设计原理中的系统框图,采购和连接合适的输入/输出接口IC以及单片机芯片。
2.软件编程:(1)初始化:根据单片机芯片的型号和文档,编写初始化程序,包括引脚配置、定时器设置等。
(2)输入处理:编写输入处理程序,包括按键输入方式、数值和运算符的提取等。
(3)运算处理:编写运算处理程序,根据输入的数值和运算符,实现相应的运算逻辑。
(4)输出显示:编写输出显示程序,将计算结果输出到显示装置上。
3.实验验证:将硬件和软件进行调试和验证,确保计算器可以正常工作并满足设计目标。
4.优化改进:根据实验结果,对计算器进行优化和改进,提升计算器的性能和用户体验。
基于51单片机的简易计算器设计基于51单片机的简易计算器设计一、引言随着微电子技术和嵌入式技术的发展,越来越多的智能化设备被应用于日常生活中。
其中,基于51单片机的简易计算器设计具有广泛的应用价值。
本文将介绍如何使用51单片机设计一个简易计算器,实现加减乘除的基本运算功能。
二、设计方案1.硬件组成:本设计采用51单片机作为主控芯片,与键盘、显示器等外围设备相连。
键盘用于输入数字和运算符,显示器则用于显示运算结果。
2.软件设计:软件部分包括主程序和子程序。
主程序负责初始化硬件、读取键盘输入和显示运算结果。
子程序包括加减乘除的运算子程序,可根据输入的运算符和操作数进行相应的运算。
3.算法实现:在加减乘除的运算子程序中,采用基本的数学运算方法实现。
对于加法,直接将两个操作数相加;对于减法,将两个操作数相减;对于乘法,采用循环相乘的方法;对于除法,采用循环相除的方法。
三、实验结果在实验中,我们成功地使用51单片机设计了一个简易计算器,实现了加减乘除的基本运算功能。
在测试过程中,我们输入了不同的数字和运算符,得到了正确的运算结果。
同时,我们也测试了计算器的稳定性,发现其在连续运算时表现良好,没有出现明显的误差或故障。
四、结论基于51单片机的简易计算器设计具有简单易行、实用性强等优点。
通过实验测试,我们验证了其可行性和稳定性。
此外,该设计还可以根据需要进行扩展和优化,例如增加更多的运算功能、优化算法等。
未来,我们可以进一步研究如何提高计算器的运算速度和精度,以及如何将其应用于更多的实际应用场景中。
五、改进意见与展望1.增加更多的运算功能:例如实现括号、开方、指数等高级运算,满足更复杂的数学计算需求。
2.优化算法:针对现有的加减乘除运算算法进行优化,提高运算速度和精度。
例如采用更高效的除法算法,减少运算时间。
3.增加存储功能:在计算器中加入存储单元,使得用户可以在多个步骤之间进行数据传递和保存。
4.增强人机交互界面:优化显示器的显示效果,增加用户输入的便捷性,提高用户体验。
基于单片机的简单计算器计算器是我们日常生活中常用的工具之一,用于进行各种数学运算。
在计算机科学领域,我们可以利用单片机来制作一个简单的计算器,以满足计算需求。
本文将介绍基于单片机的简单计算器的实现过程和相关原理。
一、项目概述我们将利用单片机的计算能力和显示功能来制作这个简单计算器。
用户可以通过按键来输入数字和运算符,计算器将会实时显示计算结果。
在本项目中,我们将使用8051系列单片机和LCD显示屏来实现这个计算器。
二、系统设计1.硬件设计本项目所需的硬件主要包括单片机、键盘和显示屏。
我们可以使用8051系列的单片机,例如AT89C52、键盘可以通过矩阵键盘来实现,显示屏采用16x2字符型LCD显示屏。
2.软件设计在单片机上实现计算器功能,我们需要编写相应的软件程序。
该程序主要包括以下几个部分:(1)初始化设置:设置单片机的IO口模式和状态,初始化LCD显示屏。
(2)键盘扫描:通过轮询方式检测键盘输入,获取用户按键信息。
(3)数字显示:将用户输入的数字显示在LCD屏幕上。
(4)运算处理:根据用户输入的数字和运算符进行相应的运算操作。
(5)结果显示:将运算结果显示在LCD屏幕上。
三、主要功能模块介绍1.初始化设置在初始化设置模块中,我们需要设置单片机的IO口模式和状态,将其中的一组IO口作为输入端口用于键盘扫描,另一组IO口作为输出端口用于LCD显示屏控制。
同时需要初始化LCD显示屏,使其处于工作状态。
2.键盘扫描键盘扫描模块需要使用IO口作为输入端口来检测键盘输入。
通过按下不同的按键,会在IO口上产生不同的信号。
我们可以使用轮询方式来检测IO口的状态,获取用户按键信息。
3.数字显示在数字显示模块中,我们需要将用户输入的数字显示在LCD屏幕上。
可以使用LCD显示屏的库函数来实现这个功能。
我们可以将用户输入的数字存储在内存中,并通过LCD库函数将其显示在屏幕上。
4.运算处理运算处理模块需要根据用户输入的数字和运算符进行相应的运算操作。
基于单片机简易计算器的设计一、引言计算器是一种广泛应用于日常生活和工作中的电子设备,它能够进行简单的加减乘除等基本运算。
基于单片机的计算器设计,不仅可以通过编程实现各种基本运算的功能,还可以使计算器更加智能化,并通过外接显示器和按键进行交互,提供更好的用户体验。
本文将介绍基于单片机的简易计算器的设计思路和实现方法。
二、设计思路1.硬件设计:包括单片机的选择、外接显示器和按键的连接、电源管理等。
2.软件设计:包括计算功能的设计和实现、显示器和按键的驱动等。
三、硬件设计1.单片机的选择:选择一种能够满足计算要求的单片机,如8051、AVR、STM32等,考虑其性能和功能需求。
2.外接显示器和按键的连接:通过接口将单片机和外接显示器、按键连接起来,使其能够传输数据和控制信号。
3.电源管理:根据需要选择合适的电源管理模块,确保计算器能够正常供电和工作。
四、软件设计1.计算功能的设计和实现:通过程序设计实现加减乘除等基本运算功能,可以使用逐位相加、移位运算等方法来实现具体的运算逻辑。
2.显示器和按键的驱动:编写程序实现外接显示器和按键的驱动,使其能够正常显示和接收输入。
五、功能丰富化的设计基于基本的加减乘除等运算功能设计,还可以进一步丰富计算器的功能,如增加求平方、开平方、取余、倒数等复杂运算功能,通过增加相关按键和逻辑实现。
此外,还可以增加存储和回溯功能,使得计算器能够记录之前的计算结果和操作记录。
六、测试和调试设计完成后,进行测试和调试,确保计算器的各项功能正常工作。
首先,进行功能测试,逐步测试计算器的各个基本运算功能以及其他附加功能;然后,进行性能测试,测试计算器的计算速度和稳定性;最后,进行交互测试,测试计算器与用户之间的交互是否正常。
七、总结基于单片机的简易计算器设计是一项技术和实践的结合,在设计过程中需要考虑到硬件和软件的匹配性,确保设计能够满足计算要求,并具备良好的用户体验。
设计过程涉及到硬件和软件的开发,需要有一定的电子技术和编程的知识。
基于单片机的简易计算器设计引言:计算器是一种广泛应用的电子设备,可以进行各种数学计算。
基于单片机的计算器是一种使用单片机作为核心处理器的计算器。
本文将介绍如何设计一个基于单片机的简易计算器。
一、设计思路:1.硬件设计:选择适合的单片机,LCD显示屏,按键开关和电源电路,将它们连接在一起组成计算器的硬件。
2.软件设计:使用单片机的编程语言编写程序,实现计算器功能,如加法、减法、乘法、除法等运算,以及清零、退格、等号等功能。
二、硬件设计:选择单片机:在设计单片机计算器时,我们可以选择MCU,如STC89C52、ATmega32等。
这些单片机性能稳定,功能强大,适合用于计算器的设计。
LCD显示屏:选择合适尺寸和接口的LCD显示屏,用于显示计算结果和输入的数字。
按键开关:选择合适的按键开关,用于接收用户的按键输入,如数字、运算符等。
电源电路:设计适合的电源电路,为计算器提供稳定的电源。
三、软件设计:1.初始化功能:启动计算器时,进行相关初始化操作,如清屏、设置计算器状态等。
2.数字输入功能:通过按键输入,将数字输入到计算器中,同时刷新LCD显示屏上的内容。
3.运算功能:根据用户输入的数字和运算符,进行相应的运算操作,如加法、减法、乘法、除法等。
4.清零功能:按下清零按钮时,将计算器的状态重置为初始状态。
5.退格功能:当用户输入错误时,可以通过按下退格按钮,删除最后一个输入的数字或运算符。
6.等号功能:用户按下等号按钮时,计算器将完成运算,并将结果显示在LCD屏上。
7.错误处理功能:当用户输入错误时,计算器应该给出合适的错误提示。
四、程序实现:1.确定单片机的引脚分配,将LCD显示屏、按键开关和单片机的引脚连接起来。
2.使用单片机的编程语言编写程序,实现计算器的功能。
3.根据运算符和数字的不同,确定相应的运算方法,并在LCD显示屏上显示结果。
4.使用条件语句和循环结构,实现计算器的控制逻辑。
5.通过编程实现按键响应功能,当用户按下相应按键时,执行相应的操作。
基于51单片机简易计算器课程设计报告
基于51单片机简易计算器课程设计报告
1. 研究背景
•计算器是人们日常生活和工作中常用的工具之一。
•通过设计简易计算器,可以加深学生对51单片机的理解和应用。
2. 目标和需求
•设计一个基于51单片机的简易计算器,能够进行基本的四则运算和开方运算。
•要求计算器能够显示输入和计算结果。
•要求计算器具备简单的界面和操作。
3. 设计方案
•使用51单片机作为计算器的控制核心。
•通过键盘输入数字和运算符,并显示在液晶屏上。
•根据输入的运算符,进行相应的计算,并将结果显示在液晶屏上。
4. 硬件设计
•使用51单片机作为主控芯片。
•连接液晶屏模块,用于显示输入和计算结果。
•连接键盘模块,用于输入数字和运算符。
5. 软件设计
•使用C语言进行编程。
•设计主程序,包括初始化、输入处理和计算输出等功能。
•设计函数,实现基本的四则运算和开方运算。
6. 实验结果
•成功设计并实现了基于51单片机的简易计算器。
•可以正常进行基本的四则运算和开方运算。
•输入和计算结果能够准确显示在液晶屏上。
7. 总结与展望
•通过设计这个简易计算器,学生对51单片机的理解和应用能力有了提高。
•下一步可以考虑增加更多的功能,如科学计算和数据存储等。
以上是本次基于51单片机简易计算器课程设计的报告。
通过这个实验,学生对51单片机的应用能力得到了提升,进一步增强了对计算器的理解。
在未来的课程设计中,可以进一步拓展功能,提升计算器的实用性和功能性。

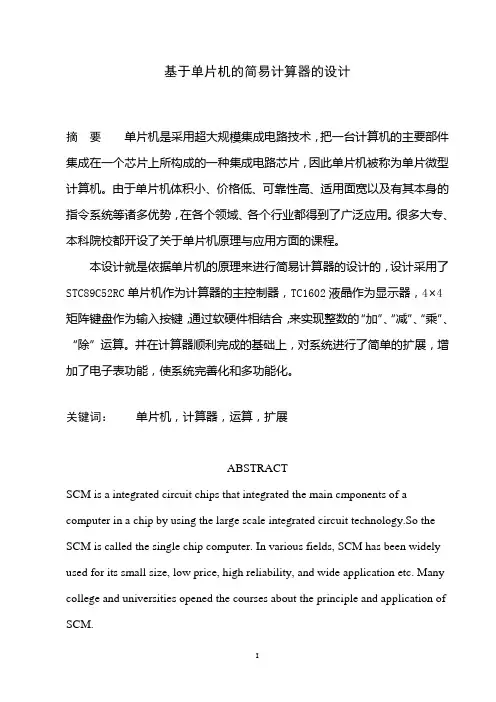

基于单片机的简易计算器的设计摘要单片机是采用超大规模集成电路技术,把一台计算机的主要部件集成在一个芯片上所构成的一种集成电路芯片,因此单片机被称为单片微型计算机。
由于单片机体积小、价格低、可靠性高、适用面宽以及有其本身的指令系统等诸多优势,在各个领域、各个行业都得到了广泛应用。
很多大专、本科院校都开设了关于单片机原理与应用方面的课程。
本设计就是依据单片机的原理来进行简易计算器的设计的,设计采用了STC89C52RC单片机作为计算器的主控制器,TC1602液晶作为显示器,4×4矩阵键盘作为输入按键,通过软硬件相结合,来实现整数的“加”、“减”、“乘”、“除”运算。
并在计算器顺利完成的基础上,对系统进行了简单的扩展,增加了电子表功能,使系统完善化和多功能化。
关键词:单片机,计算器,运算,扩展ABSTRACTSCM is a integrated circuit chips that integrated the main cmponents of a computer in a chip by using the large scale integrated circuit technology.So the SCM is called the single chip computer. In various fields, SCM has been widely used for its small size, low price, high reliability, and wide application etc. Many college and universities opened the courses about the principle and application of SCM.The design is a simple calculato that based on the principle of SCM. The chip of STC89C52RC is the main controller of the calculator and the display is TC1602LCD in my design, the keyboard of 4 × 4 matrix is used as input keys, With the combination of hardware and software, it can achieve the integer to plus, reduction, multiplication, division. on the basis of the successful completion, the design can expand the system and make it perfect and multi-functional.Key Words:MCS Calculator Operation Expand目录1. 绪论 (1)1.1课题简介 (1)1.2设计目的 (1)1.3设计任务 (2)2. 课题背景 (3)2.1单片机的发展现状 (3)2.2 STC89系列单片机的简介 (4)2.3计算器的总体功能描述 (8)3. 计算器的硬件系统设计 (9)3.1计算器的硬件系统框架 (9)3.2最小系统的设计 (10)3.3键盘接口电路的设计 (12)3.4显示电路的设计 (13)3.5 DS1302实时时钟电路的设计 (15)3.6计算器的硬件电路原理图 (17)4. 计算器的软件系统设计 (18)4.1主模块程序的设计 (18)4.2键盘扫描模块程序的设计 (19)4.3运算模块程序的设计 (21)4.4显示模块程序的设计 (22)4. 5 DS1302实时时钟模块程序的设计 (23)5. 计算器系统的组装与调试 (26)5.1软件系统的调试与仿真 (26)5.2硬件系统的组装与调试 (27)总结 (30)参考文献 (31)答谢 (32)附录一 (33)1. 绪论1.1课题简介近年来,随着社会的不断发展与进步,人民生活水平、物质水平的不断提高,各种各样的电子产品走进了家家户户,为我们的生活、学习、工作、娱乐提供了各种各样的便利。
2013 - 2014 学年_一_学期山东科技大学电工电子实验教学中心创新性实验研究报告实验项目名称__基于51单片机的简易计算器设计_2013 年12 月27 日四、实验内容2、实验内容(一)、总体硬件设计本设计选用AT89C52单片机为主控单元。
显示部分:采用六位LED动态数码管显示。
按键部分:采用2*8键盘;利用2*8的键盘扫描子程序,读取输入的键值。
(二)、键盘接口电路计算器输入数字和其他功能按键要用到很多按键,如果采用独立按键的方式,在这种情况下,编程会很简单,但是会占用大量的I/O 口资源,因此在很多情况下都不采用这种方式,而是采用矩阵键盘的方案。
矩阵键盘采用两条I/O 线作为行线,八条I/O 线作为列线组成键盘,在行线和列线的每个交叉点上设置一个按键。
这样键盘上按键的个数就为2×8个。
这种行列式键盘结构能有效地提高单片机系统中I/O 口的利用率。
矩阵键盘的工作原理:计算器的键盘布局如图2所示:一般有16个键组成,在单片机中正好可以用一个P口和另一个P口的两个管脚实现16个按键功能,这种形式在单片机系统中也最常用。
矩阵键盘布局图:矩阵键盘内部电路图如下图所示:(三)、LED显示模块本设计采用LED数码显示来显示输出数据。
通过D0-D7引脚向LED写指令字或写数据以使LED实现不同的功能或显示相应数据。
(四)运算模块(单片机控制)MCS-51 单片机是在一块芯片中集成了CPU、RAM、ROM、定时器/计数器和多功能I/O等一台计算机所需要的基本功能部件。
如果按功能划分,它由如下功能部件组成,即微处理器(CPU)、数据存储器(RAM)、程序存储器(ROM/EPROM)、并行I/O 口、串行口、定时器/计数器、中断系统及特殊功能寄存器(SFR)。
单片机是靠程序运行的,并且可以修改。
通过不同的程序实现不同的功能,尤其是特殊的独特的一些功能,通过使用单片机编写的程序可以实现高智能,高效率,以及高可靠性!因此我们采用单片机作为计算器的主要功能部件,可以很快地实现运算功能。
详细算术运算程序设计流程图:五、实验结果与分析1、实验现象、数据记录经过反复测试调整,该计算器可简单进行100以内的加减乘除计算,以及清零功能,结果能保留小数点后一位,能显示计算结果的正负,完成了实验要求。
测试结果记录:加法运算:15+23=38减法运算:65-22=43乘法运算:12*51=612除法运算:99/23=4.32、对实验现象、数据及观察结果的分析与讨论:该实验达到了实验的基本要求,但是需要改进和提高的还有很多,设计的计算器能进行100以内的加减乘除计算,以及清零功能,结果能保留小数点后一位,能显示计算结果的正负,但是只能进行两个操作数的操作,而不能进行连续计算,比如连加、连乘,并且不能进行有符号数的计算,即输入的两个操作数必须是正号的,也不能输入带小数点的操作数,对此,我会课下继续对它进行研究改进,争取做出具有更多功能的更先进的计算器。
六、实验结论七、指导老师评语及得分:附件:源程序等。
YS EQU 20H ;第一个数十位YG EQU 21H ;第一个数个位ERS EQU 22H ;第二个数十位EG EQU 23H ;第二个数个位YI EQU 24HER EQU 25H JF EQU 26H ;结果负号位JQ EQU 27H ;结果千位JBA EQU 28H ;结果百位JS EQU 29H ;结果十位JG EQU 30H ;结果个位JX EQU 31H ;结果小数位JG1 EQU 32HORG 0000HMAIN: MOV 20H,#00HMOV 21H,#00HMOV 22H,#00HMOV 23H,#00HMOV 24H,#00HMOV 25H,#00HMOV 26H,#0C0HMOV 27H,#00HMOV 28H,#00HMOV 29H,#00HMOV 30H,#00HMOV 31H,#00HMOV 32H,#00H ONE1: CLR CACALL KEYSCANJB PSW.5,ONE1CJNE A,#11,ONE11SJMP MAINONE11:CJNE A,#10,ONE12 SJMP ONE1ONE12:JNC ONE1MOV 21H,AACALL DELAY ONE2: ACALL XS1ACALL KEYSCANJB PSW.5,ONE2CJNE A,#11,ONE22SJMP MAINONE22:CJNE A,#10,ONE23 SJMP ONE2ONE23:JNC ONE31MOV 20H,21HMOV 21H,AACALL DELAYONE3: ACALL XS2ACALL KEYSCANJB PSW.5,ONE3CJNE A,#11,ONE33SJMP MAINONE33:CJNE A,#10,ONE30 ACALL DELAYACALL XS1SJMP ONE3ONE30:JC ONE3ONE31: MOV R5,A ;R5为符号位,表示加或减或乘或除ONE4: ACALL XS2ACALL KEYSCANJB PSW.5,ONE4CJNE A,#11,ONE44SJMP MAINONE44:CJNE A,#10,ONE45SJMP ONE4ONE45:JNC ONE4MOV 23H,AACALL DELAYONE5: ACALL XS4ACALL KEYSCANJB PSW.5,ONE5CJNE A,#11,ONE55LJMP MAINONE55:CJNE A,#10,ONE56SJMP ONE66ONE56:JNC ONE5MOV 22H,23HMOV 23H,AACALL DELAYONE6: ACALL XS5ACALL KEYSCANJB PSW.5,ONE6CJNE A,#11,ONE66LJMP MAINONE66:CJNE A,#10,ONE6ACALL GNONE61:ACALL KEYSCANJB PSW.5,ONE60LJMP MAINONE60:ACALL XS3SJMP ONE61KEYSCAN:LCALL KAP ;扫描键子程序JNZ KP1SETB PSW.5 ;置无键标志RETKP1:LCALL DEL Y ;去抖LCALL KAP ;再次扫描键盘JNZ KP2 ;转识键码程序SETB PSW.5 ;置无键标志RETKP2:CLR PSW.5 ;置有键操作标志MOV R0,#0FEH ;逐列扫描初始值MOV R4,#00H ;0列加数KP4:MOV A,R0MOV P0,A ;送列扫描信号MOV A,P2 ;回读行信号JB ACC.0,L1 ;不是第一行,转第二行MOV A,#00H ;是第一行,行吗=0AJMP KP5L1:JB ACC.1,NEXT ;不是第二行,转下一列MOV A,#08H ;是第二行,行码=8AJMP KP5KP5:ADD A,R4;对应的行码+对应的列码=键码PUSH ACC ;保护已经得到的键码KP3:LCALL DEL YLCALL KAP ;继续扫描JNZ KP3 ;A值不等于0,表示手未松开!POP ACC ;A值等于0,手已经松开,弹回键码!RETNEXT:INC R4 ;下一列列码加1MOV A,R0JNB ACC.7,KEYSCAN ;列到最后列了吗?RL AMOV R0,A ;下一列AJMP KP4 ;扫描下一列KAP:MOV A,#00H ;全扫描字(列)MOV P0,A ;送全扫描字MOV A,P2 ;回读行信息CPL AANL A,#0FH ;得到A值,=0,无键;≠0,有键RETDELY:MOV R6,#14H ;去抖!DL:MOV R7,#0FFHDJNZ R7,$DJNZ R6,DLRET;***************************************** *计算加减乘除GN: MOV A,20HMOV B,#10MUL ABADD A,21HMOV 24H,A;************************得到第一个数MOV A,22HMOV B,#10MUL ABADD A,23HMOV 25H,A;************************得到第二个数MOV A,R5J0: CJNE A,#12,J1SJMP JIALJMP XS3RETJ1: CJNE A,#13,J2SJMP JIANLJMP XS3RETJ2: CJNE A,#14,J3SJMP CHENGLJMP XS3RETJ3: LJMP CHULJMP XS3RETJIA: MOV A,24HADD A,25HMOV JG1,ALJMP AAAARETJIAN:MOV A,24HCLR CSUBB A,25HMOV JG1,AJNC JIAN1MOV JF,#0BFHMOV A,#255CLR CSUBB A,32HINC AMOV JG1,AJIAN1: LJMP AAAARETCHENG:CLR C ;个位与个位相乘MOV A,21HMOV B,23HMUL ABMOV B,#10DIV ABMOV JG,BMOV JS,AMOV A,20H ;十位与个位相乘MOV B,23HMUL ABMOV B,#10DIV ABMOV JBA,AMOV A,BADDC A,JSCJNE A,#10,CH1SJMP CH2CH1: JC CH3CH2: CLR CSUBB A,#10MOV JS,AMOV A,JBAINC AMOV JBA,ASJMP CH4CH3: MOV JS,ACH4: MOV A,22H ;个位与十位相乘MOV B,21HMUL ABMOV B,#10DIV ABADDC A,JBAMOV JBA,AMOV A,BADDC A,JSCJNE A,#10,CH5SJMP CH6CH5:JC CH7 CH6:CLR CSUBB A,#10MOV JS,AMOV A,JBAINC AMOV JBA,ASJMP CH8CH7: MOV JS,ACH8: MOV A,20H ;十位与十位相乘MOV B,22HMUL ABMOV B,#10DIV ABMOV JQ,AMOV A,BADDC A,JBACJNE A,#10,CH9SJMP CH10CH9: JC CH11CH10:CLR CSUBB A,#10MOV JBA,AMOV A,JQINC AMOV JQ,ASJMP CH12CH11:MOV JBA,ACH12:RETCHU: MOV A,24HMOV B,25HDIV ABMOV JG1,AMOV A,B ;余数MOV B,#10MUL ABMOV B,25HDIV ABMOV JX,A ;小数SJMP AAAARETAAAA:MOV A,JG1MOV B,#10DIV ABMOV JG,B ;得到JG1个位MOV B,#10DIV ABMOV JS,B ;得到JG1十位MOV JBA ,A ;得到JG1百位RET;***********************************XS1: MOV A,21HMOV P1,#0FFH ;共阳灭码MOV P0,#20HMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送个位ACALL DELAYRETXS2: MOV A,20H ;显示输入的第一个数MOV P1,#0FFH ;共阳灭码MOV P0,#10H ;送位控信号MOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送十位ACALL DELAY ;稳定显示信息MOV A,21HMOV P1,#0FFH ;共阳灭码MOV P0,#20HMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送个位ACALL DELAYRETXS4: MOV A,23HMOV P1,#0FFH ;共阳灭码MOV P0,#20HMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送个位ACALL DELAYRETXS5: MOV A,22H;显示输入的第二个数MOV P1,#0FFH ;共阳灭码MOV P0,#10H ;送位控信号MOV DPTR,#TABMOVC A,@A+DPTR;查出字形代码MOV P1,A ;送十位ACALL DELAY ;稳定显示信息MOV A,23HMOV P1,#0FFH ;共阳灭码MOV P0,#20HMOV DPTR,#TABMOVC A,@A+DPTR;查出字形代码MOV P1,A ;送个位ACALL DELAYRET;**********************************XS3: MOV P1,#0FFH ;共阳灭码MOV P0,#01H ;送位控信号MOV A,JFMOV P1,A ;送负号位ACALL DELAY ;稳定显示信息MOV P1,#0FFH ;共阳灭码MOV P0,#02HMOV A,JQMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送千位ACALL DELAY ;稳定显示信息MOV P1,#0FFH ;共阳灭码MOV P0,#04HMOV A,JBAMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送百位ACALL DELAY ;稳定显示信息MOV P1,#0FFH ;共阳灭码MOV P0,#08HMOV A,JSMOV DPTR,#TABMOVC A,@A+DPTR ;查出字形代码MOV P1,A ;送十位ACALL DELAY ;稳定显示信息MOV P1,#0FFH ;共阳灭码MOV P0,#10HMOV A,JGMOV DPTR,#TABMOVC A,@A+DPTR ;查出字码ANL A,#7FHMOV P1,A ;送个位ACALL DELAY ;稳定显示信息MOV P1,#0FFH ;共阳灭码MOV P0,#20HMOV A,JXMOV DPTR,#TABMOVC A,@A+DPTRMOV P1,A ;送小数位ACALL DELAYRETTAB:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H ,90H,88H,83H,0C6H,0A1H,86H,8EH DELAY: MOV R6,#0FFHDJNZ R7,$RETEND。
