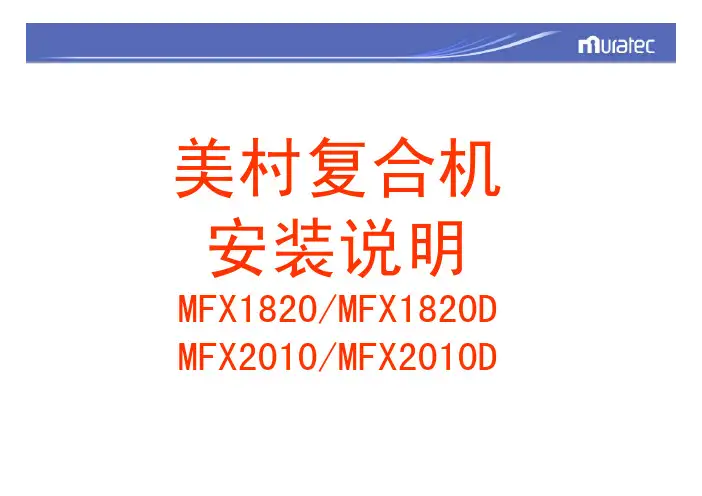

美村复合机安装说明MFX1820/MFX1820D MFX2010/MFX2010D开机之前•1：选购件安装•2：耗材安装•3：机械解除扫描架搬运模式1、选购件安装•盖板•单面ADF•双面ADF•选购纸盒•网卡•PCL打印卡•选购内存2、耗材安装•硒鼓组件安装•墨粉&显影器安装3、扫描架机械解锁3、扫描架机械解锁加电开机之后•一、按键操作解除扫描架搬运模式1. 按< 功能>、<*>、<1>、<4>。
2. 选择“关”，然后按[ 确定]。
再运输时，打开该模式将反光镜架移到运输位置。
•二、用户数据清除（功能，*，0，2）•三、设置模式（功能，*，9，9）包含安装日期、传真接收方式…….加电开机之后•四、维护信息设置•按< 功能>、<*>、<1>、<5>。
•选择“耗材订单”并按[ 确定]。
• 1. 选择“经销商名称”并按[ 确定]。
• 2. 输入“经销商名称”并按[ 确定]。
• 3. 选择“经销商电话号码”并按[ 确定]。
• 4. 输入“经销商电话号码”并按[ 确定]。
•5. 选择“经销商传真号码”并按[ 确定]。
•6. 输入“经销商传真号码”并按[ 确定]。
•7. 选择“客户名称”并按[ 确定]。
•8. 输入“客户名称”并按[ 确定]。
•9. 选择“客户电话号码”并按[ 确定]。
•10. 输入“客户电话号码”并按[ 确定]。
•11. 按[ 关闭] 返回耗材订单模式。
加电开机之后•五、维修报告打印（功能，*，0，7）此处厂家要求客户签字盖章1、新装机。
2、出现故障办理索赔。
装机完成之后•五、保修卡填写新装机时，客户名称栏工整填写；厂家要求客户签字（客户名称栏填写为个人时）或盖章（客户名称栏填写为单位时）（保修卡+ 维修报告）一同回寄创兴基业。
双面组装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!双面组装工艺流程是电子制造中的一项关键技术，它能够将电子元器件安装在PCB（Printed Circuit Board）板的两侧，从而实现更高的集成度和更紧凑的设计。

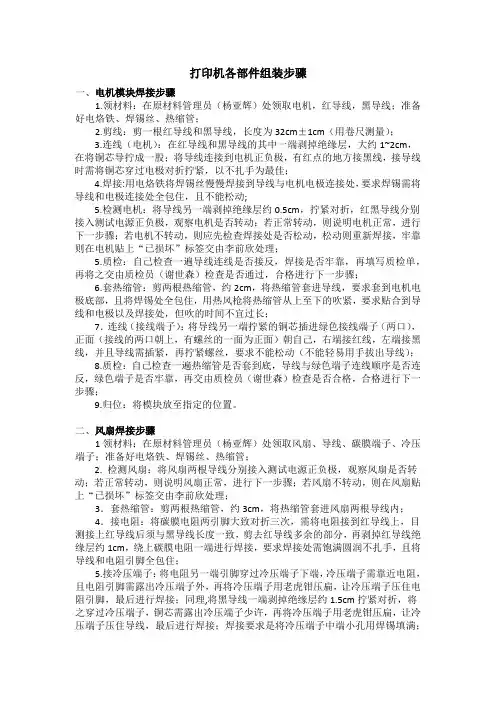

打印机各部件组装步骤一、电机模块焊接步骤1.领材料：在原材料管理员（杨亚辉）处领取电机，红导线，黑导线；准备好电烙铁、焊锡丝、热缩管；2.剪线：剪一根红导线和黑导线，长度为32cm±1cm（用卷尺测量）；3.连线（电机）：在红导线和黑导线的其中一端剥掉绝缘层，大约1~2cm，在将铜芯导拧成一股；将导线连接到电机正负极，有红点的地方接黑线，接导线时需将铜芯穿过电极对折拧紧，以不扎手为最佳；4.焊接:用电烙铁将焊锡丝慢慢焊接到导线与电机电极连接处，要求焊锡需将导线和电极连接处全包住，且不能松动;5.检测电机：将导线另一端剥掉绝缘层约0.5cm，拧紧对折，红黑导线分别接入测试电源正负极，观察电机是否转动；若正常转动，则说明电机正常，进行下一步骤；若电机不转动，则应先检查焊接处是否松动，松动则重新焊接，牢靠则在电机贴上“已损坏”标签交由李前欣处理；5.质检：自己检查一遍导线连线是否接反，焊接是否牢靠，再填写质检单，再将之交由质检员（谢世森）检查是否通过，合格进行下一步骤；6.套热缩管：剪两根热缩管，约2cm，将热缩管套进导线，要求套到电机电极底部，且将焊锡处全包住，用热风枪将热缩管从上至下的吹紧，要求贴合到导线和电极以及焊接处，但吹的时间不宜过长；7．连线（接线端子）：将导线另一端拧紧的铜芯插进绿色接线端子（两口），正面（接线的两口朝上，有螺丝的一面为正面）朝自己，右端接红线，左端接黑线，并且导线需插紧，再拧紧螺丝，要求不能松动（不能轻易用手拔出导线）；8.质检：自己检查一遍热缩管是否套到底，导线与绿色端子连线顺序是否连反，绿色端子是否牢靠，再交由质检员（谢世森）检查是否合格，合格进行下一步骤；9.归位：将模块放至指定的位置。
二、风扇焊接步骤1领材料：在原材料管理员（杨亚辉）处领取风扇、导线、碳膜端子、冷压端子；准备好电烙铁、焊锡丝、热缩管；2.检测风扇：将风扇两根导线分别接入测试电源正负极，观察风扇是否转动；若正常转动，则说明风扇正常，进行下一步骤；若风扇不转动，则在风扇贴上“已损坏”标签交由李前欣处理；3．套热缩管：剪两根热缩管，约3cm，将热缩管套进风扇两根导线内；4．接电阻：将碳膜电阻两引脚大致对折三次，需将电阻接到红导线上，目测接上红导线后须与黑导线长度一致，剪去红导线多余的部分，再剥掉红导线绝缘层约1cm，绕上碳膜电阻一端进行焊接，要求焊接处需饱满圆润不扎手，且将导线和电阻引脚全包住；5.接冷压端子：将电阻另一端引脚穿过冷压端子下端，冷压端子需靠近电阻，且电阻引脚需露出冷压端子外，再将冷压端子用老虎钳压扁，让冷压端子压住电阻引脚，最后进行焊接；同理,将黑导线一端剥掉绝缘层约1.5cm拧紧对折，将之穿过冷压端子，铜芯需露出冷压端子少许，再将冷压端子用老虎钳压扁，让冷压端子压住导线，最后进行焊接；焊接要求是将冷压端子中端小孔用焊锡填满；6.质检：自己检查一遍焊接是否松动，再填写质检单，再将之交由质检员（谢世森）检查是否通过，合格进行下一步骤；7.吹热缩管：将热缩管放置导线最前端，套住冷压端子和焊接处，再用热风枪将热缩管从上至下的吹紧，要求贴合到导线和冷压端子以及焊接处，但吹的时间不宜过长；8.归位：将模块放置指定位置。
