谐波电流的测试标准

LED灯具在工作时可能会产生谐波电流，这些谐波电流可能对电力系统和其他设备造成

干扰。为了确保电力质量和设备的正常运行，国际和国家标准通常对LED灯具的谐波电流进行了规范。以下是一些涉及LED灯具谐波电流的标准和规范： 1. **IEC 61000-3-2**：这是国际电工委员会（International Electrotechnical Commission，IEC）发布的标准，规定了各种设备的谐波电流限制，包括LED灯具。

该标准根据设备的功率对谐波电流进行分类，并规定了不同类别的设备应满足的谐波电流限制。 2. **EN 61000-3-2**：这是欧洲对IEC 61000-3-2标准的采纳版本，适用于欧洲地区。

它规定了欧洲市场上销售的LED灯具的谐波电流限制。 3. **GB 17625.1**：这是中国国家标准，规定了电力设备对电力系统的电磁兼容性要求，

包括对LED灯具的谐波电流要求。 4. **CISPR 15**：这是国际特种委员会无线射频干扰（CISPR）发布的标准，涉及电

磁兼容性测试和测量。它包括了对LED灯具谐波电流的要求，以确保其不会产生干扰其他设备的电磁辐射。 这些标准通常规定LED灯具的谐波电流应在一定的限制范围内，以减少对电力系统和其他设备的干扰。制造LED灯具的公司通常需要确保其产品符合这些标准，以获得合格证明并在市场上销售。同时，各国和地区可能会有自己的国家或地区性标准，供制造商参

考和遵守。在选择LED灯具时，建议查看产品规格并确保其符合适用的谐波电流标准。

emc谐波电流的判定标准

EMC是指电磁兼容性，主要是指电子设备在电磁环境中的工作状态是否能够满足其预期的功能要求而不产生不可接受的电磁干扰。在EMC测试中，谐波电流是一个重要的测试指标，其判定标准通常根据国际和地区的法规、标准或规范来确定。

一般来说，谐波电流的判定标准会考虑以下几个因素：

1.频率范围：根据测试对象的不同，谐波电流通常会在特定的频率范围内进行测试。常见的频率范围包括150 kHz、2 kHz至150 kHz、2 kHz至30 MHz等。

2.限制值：法规、标准或规范会规定每个谐波电流分量的限制值，这些限制值可能会根据不同的频率范围和应用领域而有所不同。常见的限制值包括dBμA（分贝微安）或其他类似的单位。

3.测试方法和设备：谐波电流通常通过特定的测试方法和设备进行测量。这些测试方法和设备会根据不同的法规、标准或规范而有所不同，例如欧洲标准EN 61000-3-2中规定的纯电阻负载法。

值得注意的是，不同的地区可能有不同的EMC标准和规定，因此判定标准也可能会有所差异。在进行EMC测试时，应根据相关的法规、标准或规范来确定谐波电流的判定标准，并确保测试结果符合所需的要求。

1 / 2

3c谐波测试标准

3C谐波测试标准是针对电源产品的谐波电流发射限值测试的标准之一，全称为“China Communications Certification”，即中国通信产品认证。

该标准规定了电源产品在谐波电流发射方面的测试方法和限值要求，以确保电源产品在使用过程中不会对电网和周围设备产生过大的干扰。

具体来说，3C谐波测试标准包括以下几个方面：

测试设备：测试设备应包括符合国家相关标准的电能质量分析仪、功率分析仪等。

测试条件：测试应在电源产品正常工作条件下进行，同时确保测试环境温度、湿度、电磁干扰等符合相关要求。

测试方法：测试方法应包括以下步骤：

a. 将电源产品连接到测试设备上，确保连接正确无误；

b. 开启电源产品，使其处于正常工作状态；

c. 在不同的负载条件下，对电源产品的谐波电流发射进行测试；

d. 对测试数据进行分析和处理，计算出电源产品的谐波电流发射值；

e. 将测试结果与3C谐波测试标准中的限值进行比较，判断电源产品是否符合要求。

限值要求：根据3C谐波测试标准，电源产品的谐波电流发射限值应符合相关规定。具体来说，对于不同功率等级的电源产品，其谐波电流发射限值也有所不同。例如，对于小于等于500W的电源产品，其总谐波电流发射限值为27dBm(A)；而对于大于500W的电源产品，其总谐波电流发射限值为15dBm(A)。 2 / 2

报告编写：根据测试结果编写报告，报告中应包括以下内容：测试设备、测试条件、测试数据、限值对比结果等。

总之，3C谐波测试标准是为了确保电源产品在使用过程中不会对电网和周围设备产生过大的干扰而制定的一项重要标准。通过该标准的实施，可以有效地提高电源产品的质量水平，保护电网的稳定性和安全性。

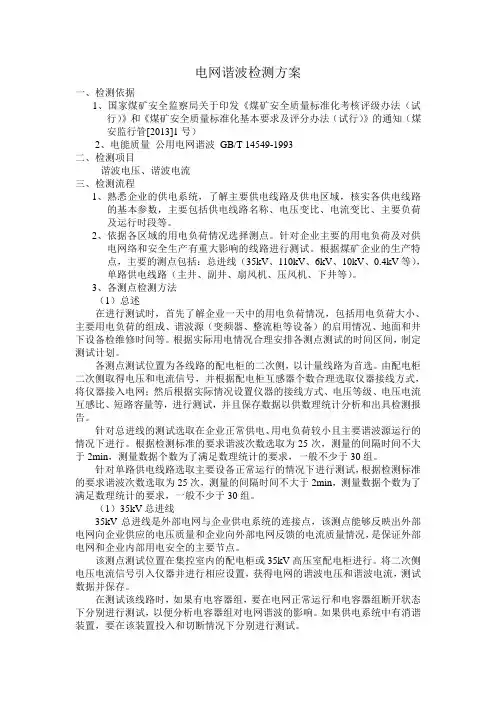

电网谐波检测方案

一、检测依据

1、国家煤矿安全监察局关于印发《煤矿安全质量标准化考核评级办法（试行）》和《煤矿安全质量标准化基本要求及评分办法（试行）》的通知（煤安监行管[2013]1号）

2、电能质量 公用电网谐波 GB/T 14549-1993

二、检测项目

谐波电压、谐波电流

三、检测流程

1、熟悉企业的供电系统，了解主要供电线路及供电区域，核实各供电线路的基本参数，主要包括供电线路名称、电压变比、电流变比、主要负荷及运行时段等。

2、依据各区域的用电负荷情况选择测点。针对企业主要的用电负荷及对供电网络和安全生产有重大影响的线路进行测试。根据煤矿企业的生产特点，主要的测点包括：总进线（35kV、110kV、6kV、10kV、0.4kV等），单路供电线路（主井、副井、扇风机、压风机、下井等）。

3、各测点检测方法

（1）总述

在进行测试时，首先了解企业一天中的用电负荷情况，包括用电负荷大小、主要用电负荷的组成、谐波源（变频器、整流柜等设备）的启用情况、地面和井下设备检维修时间等。根据实际用电情况合理安排各测点测试的时间区间，制定测试计划。

各测点测试位置为各线路的配电柜的二次侧，以计量线路为首选。由配电柜二次侧取得电压和电流信号，并根据配电柜互感器个数合理选取仪器接线方式，将仪器接入电网；然后根据实际情况设置仪器的接线方式、电压等级、电压电流互感比、短路容量等，进行测试，并且保存数据以供数理统计分析和出具检测报告。

针对总进线的测试选取在企业正常供电、用电负荷较小且主要谐波源运行的情况下进行。根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。

针对单路供电线路选取主要设备正常运行的情况下进行测试，根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。
