汽车启动机工作原理

共13页 第1页 汽车起重机构造与原理 一、汽车起重机基本术语 1、汽车起重机 起重作业部分安装在专用或通用汽车底盘上的起重机。参见图一 2、整机。 具有齐全的上车、下车及附属装置的起重机。 3、上车(起重机部分) 包括回转支承及其以上的全部机构的总和。 4、下车(运载车部分) 回转支承以下部分，包括底架、底盘、支腿等各部件、机构和装置的统称。(包括支腿在内的装载上车而行走的运载车)。 5、起重性能参数 （参见表一） 5.1起重量：起吊物体的质量。 5.2总起重量：起吊物体的质量与取物装置质量之和。 5.3额定总起重量 起重机在各种工况和规定的使用条件下所允许起吊的最大总起重量。(工况，指不同的臂长和仰角；规定的使用条件，如打支腿、地面的平整度、风力、设备状况等规定的使用条件) 5.4最大额定总起重量 起重机用基本臂处于最小额定幅度，用支腿进行作业所允许的额定总起重量，并以此作为起重机的名义起重量。 6、幅度 （参见图二、图三） 6.1幅度：起重机空钩时，回转中心垂线与吊钩中心之间的水平距离。 6.2工作幅度：起重作业时，回转中心垂线与吊钩中心之间的水平距离。 6.3最小工作幅度：起重机处于最大仰角时的工作幅度。 6.4额定幅度：某一额定总起重量所允许的最大工作幅度。 6.5最小额定幅度：最大额定总起重量所允许的最大工作幅度。 7、起重力矩：总起重量与相应的工作幅度的乘积。 8、起升高度：起重机起升到最高位置时，起重钩钩口中心到支承地面的距离。 9、倍率：动滑轮组的承载钢丝绳数与引入卷筒的钢丝绳数之比。 10、起升速度：平稳运动时，起吊物体的垂直位移速度。 10.1单绳速度：动力装置在额定转速下，在卷筒计算直径处第n层的钢丝绳速度。 10.2起重钩的起升(下降)速度 钢丝绳单绳速度除以起升滑轮组倍率得到的值。 11、变幅时间(速度) 变幅作业时，幅度从最大(最小)变到最小(最大)所用的时间。 12、最大回转速度 空载状态下，基本臂在最大仰角时，所能达到的最快回转速度。 13、起重臂伸(缩)时间(速度) 空载状态下，起重臂处于最大仰角，使吊臂由全缩(伸)状态运动到全伸(缩)状态所用的时间。 14、支腿收放时间(速度) 支腿以全收(放)状态，运动到全放(收)状态所用的时间。 15、仰角：（参见图二、图三） 在起升平面内，起重臂纵向中心线与水平线的夹角。 16、副臂安装角：（参见图二、图三） 起重机主臂轴线与副臂轴线在起升平面内的夹角。 17、起重臂长： 沿起重臂轴线方向，其根部销轴中心到头部定滑轮组中心的轴线距离。 18、起重特性曲线： 表示起重机作业性能的曲线。 18.1起重量特性曲线（参见表一） 在以总起重量和工作幅度为坐标轴的直角坐标系中，以一定臂长在不同工作幅度时的额定起重量为坐标点编制的曲线。

汽车发动机启动原理

1.发动机起动原理

要使发动机由静止状态过渡到工作状态，必须用外力转动发动机的曲轴，使气缸内吸入(或形成)可燃混合气并燃烧膨胀，工作循环才能自动进行。曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。发动机起动的方法很多，汽车发动机常用的电动机起动是用电动机作为机械动力，当将电动机轴上的齿轮与发动机飞轮周缘的齿圈啮合时，动力就传到飞轮和曲轴，使之旋转。电动机本身又用蓄电池作为能源。目前绝大多数汽车发动机都采用电动机起动。

2.起动机构成

起动机一般由三部分组成：

(1)直流串激式电动机，其作用是产生转矩。

(2)传动机构(或称啮合机构)，其作用是：在发动机起动时，使起动机驱动齿轮啮入飞轮齿环，将起动机转矩传给发动机曲轴；而在发动机起动后．使驱动齿轮打滑与飞轮齿环自动脱开。

(3)控制装置(即开关)．用来接通和切断起动机与蓄电池之间的电路。在有些汽车上，还具有接入和隔除点火线圈附加电阻的作用。

3.起动机的功用

起动机的功用是：利用起动机将蓄电池的电能转换为机械能，再通过传动机构将发动机拖转起动。

4.起动机的分类

在各种起动机的三个组成部分中，电动机部分一般没有本质的差别，而控制方法和传动机构的啮入方式则有很大差异，因此起动机是按控制方法和传动机构的啮入方式的不同来分类的。按控制方法的不同，起动机可分为：(1)机械控制式 (2)电磁控制式按传动机构啮入方式，起动机可分为：a.惯性啮合式 b.强制啮合式 c.电枢移动式 d.齿轮移动式 e.同轴式起动机式。除上述以外，还有磁极为永久磁铁的永磁式起动机，以及内装减速齿轮的减速起动机等等。 起动机的型号为：(1)QDJ表示减速起动机；QDY表示永磁起动机（包括永磁减速起动机），J、Y分别表示“减”、“永”。 (2)电压等级：１－１２V；２－２４V (3)功率等级(4)变型代号 (5)设计序号

QD

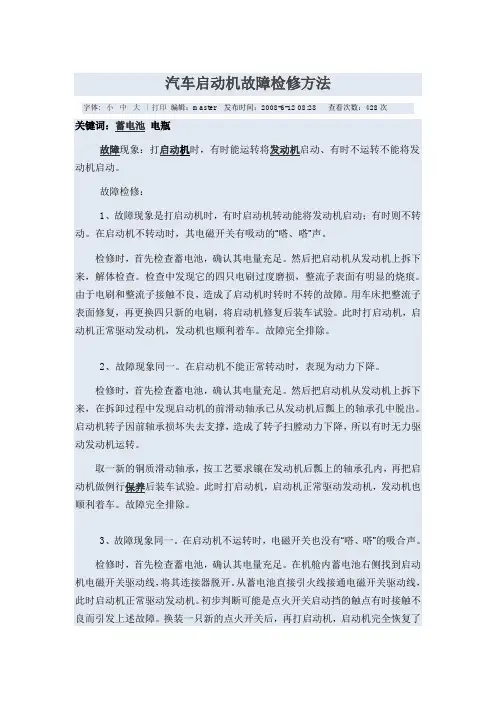

汽车启动机故障检修方法

字体: 小 中 大 | 打印 编辑：master 发布时间：2008-6-12 08:28 查看次数：428次

关键词：蓄电池 电瓶

故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：

1、故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。

检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，解体检查。检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。由于电刷和整流子接触不良，造成了启动机时转时不转的故障。用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。此时打启动机，启动机正常驱动发动机，发动机也顺利着车。故障完全排除。

2、故障现象同一。在启动机不能正常转动时，表现为动力下降。

检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。启动机转子因前轴承损坏失去支撑，造成了转子扫膛动力下降，所以有时无力驱动发动机运转。

取一新的铜质滑动轴承，按工艺要求镶在发动机后瓢上的轴承孔内，再把启动机做例行保养后装车试验。此时打启动机，启动机正常驱动发动机，发动机也顺利着车。故障完全排除。

3、故障现象同一。在启动机不运转时，电磁开关也没有“嗒、嗒”的吸合声。

检修时，首先检查蓄电池，确认其电量充足。在机舱内蓄电池右侧找到启动机电磁开关驱动线，将其连接器脱开。从蓄电池直接引火线接通电磁开关驱动线，此时启动机正常驱动发动机。初步判断可能是点火开关启动挡的触点有时接触不良而引发上述故障。换装一只新的点火开关后，再打启动机，启动机完全恢复了正常功能。故障完全排除。

起动机的工作原理

汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。

一、电磁开关

1.电磁开关结构特点

电磁开关主要由电磁铁机构和电动机开关两部分组成。电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。固定铁心固定不动，活动铁心可以在铜套里做轴向移动。活动铁心前端固定有推杆，推杆前端安装有开关触盘，活动铁心后段用调节螺钉和连接销与拨叉连接。铜套外面安装有复位弹簧，作用是使活动铁心等可移动部件复位。电磁开关接线的端子的排列位置如图所示

2.电磁开关工作原理

当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加，可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。

当吸引线圈和保持线圈通电产生的磁痛方向相反时，其电磁吸力相互抵消，在复位弹簧的作用下，活动铁心等可移动部件自动复位，触盘与触点断开，电动机主电路断开。

二、起动继电器

起动继电器的结构简图如图左上角部分所示，由电磁铁机构和触点总成组成。线圈分别与壳体上的点火开关端子和搭铁端子“E”连接，固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力，使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。

1. 控制电路

控制电路包括起动继电器控制电路和起动机电磁开关控制电路。

起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。当接通点火开关起动挡时，电流从蓄电池政界经过起动机电源接线柱到电流表，在从电流表经点火开关，继电器线圈回到蓄电池负极。于是继电器铁心产生较强的电磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。

2. 主电路
