水泵房操作指南

中国海运江苏造船基地2#船坞水泵房

操

作

规

程

编制单位：中交三航局中海江苏造船基地船坞项目部

编制日期：二零零九年七月二十二日

一、 水泵房概况

中国海运江苏造船基地2#船坞水泵房设计进出坞水位为1.20米、有效水深为7.30米，设计排水量约为47.8万立方米，排水时间为10.0小时。坞底中心线标高为-5.50米，设有横坡不设纵坡，采用浮箱门、浮箱门灌水。

水泵房设置在船坞北侧坞墩内，全地下式钢筋混凝土结构，由下到上分成三层：流道层、水泵层、电气层。泵房采用地上进风口自然进风；主泵的高压电机采用风机、风管一对一布置的机械排风形式，泵房另设全室通风排气系统，全室换气设计为3次/时；泵房内设有除湿机。

主泵、辅泵、雨水泵均采用进水廊道配水、喇叭口进水形式，主泵出水采用电动蝶阀加拍门的方式；辅泵、雨水泵采用缓闭式 止回阀加电动蝶阀的出水方式。泵房内一台雨水泵、二台江水加压泵及二台潜水泵采用二路电源供电，能自动切换。

进水廊道的首段设有钢制导流栅，主泵喇叭口下设有L型导流栅等整流隔涡措施。水泵的排出口经出水池后排江；出口设有不锈钢检修门槽，平时内设钢制拦污栅，临时可改为检修钢插板止水以便检修维护。泵房顶部及内部设备吊装孔均设有活络盖板，并在四周预留有活络栏杆，施工时与设备吊装应注意防护；设备吊运由坞边起重机解决。

二、 主要设备说明

2.1 主泵

设置三台主泵，选用立式导叶式混流泵，双基座安装；主泵型号为1400HD-9型，Q=4.5-6.4-7.8M3/S,H=13.5-10.0-5.0M,n=370rpm；配套电机型号为YL800-16型，电压：～10KV，频率：50HZ，额定功率：800KW，平时加热器：～220V，N=1.6KW，冷却方式采用风冷，半管道式，自然进，管道出。主泵的主要功能为向坞外排水。

2.2 辅泵

设置二台辅泵，选用立式导叶式混流泵，单基座安装，水泵设置密封底盘；辅泵型号为500HDS-13.5型，Q=0.5-0.7-0.9M3/S,H=17.6-14.2-6.0M,n=730rpm；配立式异步电动机：～380V，N=132KW。辅泵主要功能为排除坞内余水、雨水、结构减压排水、生产废水等。

编号：QC/RE-KA7260

In order to make the rules open, maintain the collective coordination, safeguard the interests, so as to give

full play to the power of the group, and realize the legal basis of management.

（规章制度示范文本）编 订：________________________

审 批：________________________

工作单位：________________________ 消防水泵房管理制度(上墙)标准范本 规章制度示范文本 规章制度编号：QC/RE-KA7260

2 消防水泵房管理制度(上墙)标准范本

使用指南：本规章制度文件适合在管理中，为使规则公开化，让所有人保持集体的协调，维护集体的利益，从而充分发挥团体的力量，实现管理有法可依，内部运行有规则保障。文件可用word任意修改，可根据自己的情况编辑。

物业消防中控室上墙制度

消防水泵房管理制度(上墙)

一、消防水泵房应当落实专人管理，定期检查保养和维护，保持室内清洁;

二、严格执行设备操作规程，每月启动水泵不少于一次，保持高位消防水箱、消防水池、气压水罐等储水充足，稳压泵正常运行;

三、保持系统出水管网及管道阀门常开，水泵类别、水流方向、阀门开启状态、配电柜开关状态等标识清晰，配电柜开关处于自动(接通)状态; 规章制度示范文本 规章制度编号：QC/RE-KA7260

3 四、禁止无关人员进入泵房和操作水泵房内设备，严禁擅自关停设备和阀门;

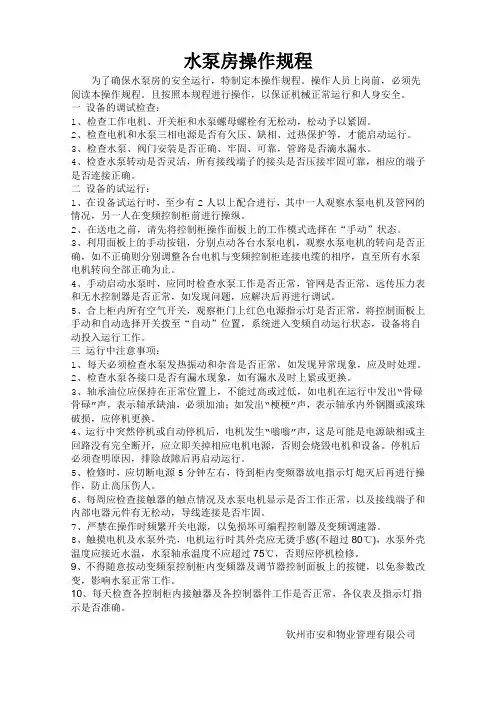

水泵房操作规程

为了确保水泵房的安全运行，特制定本操作规程。操作人员上岗前，必须先阅读本操作规程。且按照本规程进行操作，以保证机械正常运行和人身安全。

一 设备的调试检查：

1、检查工作电机、开关柜和水泵螺母螺栓有无松动，松动予以紧固。

2、检查电机和水泵三相电源是否有欠压、缺相、过热保护等，才能启动运行。

3、检查水泵、阀门安装是否正确、牢固、可靠，管路是否滴水漏水。

4、检查水泵转动是否灵活，所有接线端子的接头是否压接牢固可靠，相应的端子是否连接正确。

二 设备的试运行：

1、在设备试运行时，至少有2人以上配合进行，其中一人观察水泵电机及管网的情况，另一人在变频控制柜前进行操纵。

2、在送电之前，请先将控制柜操作面板上的工作模式选择在“手动”状态。

3、利用面板上的手动按钮，分别点动各台水泵电机，观察水泵电机的转向是否正确，如不正确则分别调整各台电机与变频控制柜连接电缆的相序，直至所有水泵电机转向全部正确为止。

4、手动启动水泵时，应同时检查水泵工作是否正常，管网是否正常，远传压力表和无水控制器是否正常，如发现问题，应解决后再进行调试。

5、合上柜内所有空气开关，观察柜门上红色电源指示灯是否正常，将控制面板上手动和自动选择开关拨至“自动”位置，系统进入变频自动运行状态，设备将自动投入运行工作。

三 运行中注意事项：

1、每天必须检查水泵发热振动和杂音是否正常，如发现异常现象，应及时处理。

2、检查水泵各接口是否有漏水现象，如有漏水及时上紧或更换。

3、轴承油位应保持在正常位置上，不能过高或过低，如电机在运行中发出“骨碌骨碌”声，表示轴承缺油，必须加油；如发出“梗梗”声，表示轴承内外钢圈或滚珠破损，应停机更换。

4、运行中突然停机或自动停机后，电机发生“嗡嗡”声，这是可能是电源缺相或主回路没有完全断开，应立即关掉相应电机电源，否则会烧毁电机和设备。停机后必须查明原因，排除故障后再启动运行。

消防水泵房安装的步骤指南

消防水泵房安装的步骤指南

引言:

消防水泵房是保障建筑物和人员安全的重要设施。它通过供应足够的水压和流量，确保在火灾发生时及时灭火。安装一个完善的消防水泵房是至关重要的。本文将介绍消防水泵房安装的步骤指南，帮助您更全面、深入地了解该过程。

一、规划和设计阶段:

1. 定义需求和目标: 在规划和设计阶段，首先需要明确消防水泵房的需求和目标。这包括确定所需的水压、流量以及供水系统的类型和容量等。

2. 调研和评估: 在调研和评估阶段，需要考虑周围环境、建筑结构特点、消防设备的配备以及法律法规等因素，以确保消防水泵房的安装符合相关要求。

3. 制定设计方案: 根据需求和评估结果，制定消防水泵房的设计方案。这包括确定泵房的位置、大小、布局以及所需的设备和材料等。

二、准备工作阶段:

1. 确定施工团队: 在准备工作阶段，选择专业的消防工程施工团队来承担消防水泵房的安装工作。他们应具备相关资质和经验，能够按照设计方案进行施工。

2. 获取必要的许可和批准: 在开始施工之前，需要获取相关的许可和批准文件。这可能包括建筑许可、消防许可以及其他必要的证书。

3. 采购设备和材料: 根据设计方案，采购消防水泵、水箱、管道、阀门和其他必要的设备和材料。确保所选设备和材料符合质量要求。

4. 安全措施和施工计划: 在准备工作阶段，制定并实施必要的安全措施，确保施工过程安全可靠。同时，制定施工计划，明确各个工序和时间安排。

三、施工和安装阶段:

1. 地基和基础施工: 首先进行地基和基础的施工，确保泵房的稳定和承重能力。这包括土方开挖、地基垫层、浇筑混凝土基础等。

2. 泵房建筑施工: 在地基和基础完成后，进行泵房建筑的施工。这包括砌筑墙体、安装屋顶和门窗等。

3. 设备安装和连接: 安装水泵、水箱以及相关的管道、阀门和电气设备等。确保设备和管道连接紧密、无漏水。

4. 电气和自动化系统安装: 安装供电系统、控制系统和自动化设备，确保消防水泵房的正常运行和监控。
