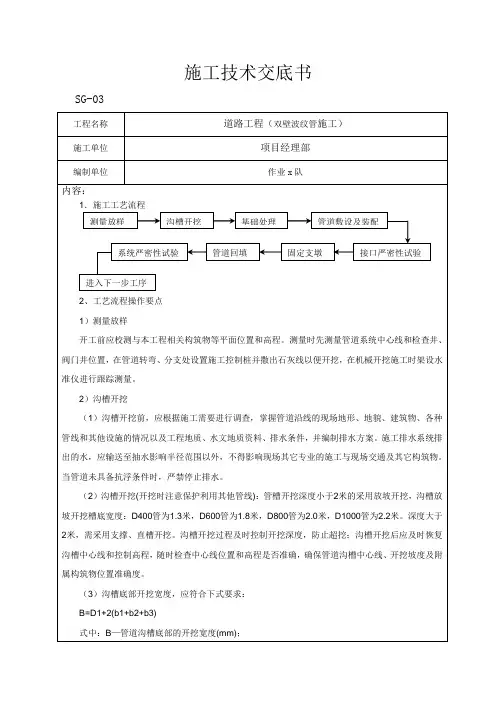

排水(波纹管)管道施工技术交底技术交底记录工程名称分项工程名称：展示区景观绿化及道排工程排水管道分部工程日期排水工程2013.2.25技术交底：一、施工准备1、材料PE双壁波纹管承插口连接。

管道的走向、标高及坐标等应满足设计要求且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具电动工具平板振捣器手动工具手锯吊链棉纱绳锉刀。

二、施工工艺管道铺设方式为在砂基础上铺设PE双壁波纹管承插口橡胶接口管道管道铺设施工工序流程如下图检查基础→挖工作坑→下管、排管→安装管道→管道修补→管道与检查井→灌水试验→XXX回填。

1、检查基础明开法施工的PE双壁波纹管采用砂基础沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂由人工铺筑平板振捣器振密。

中粗砂选用优质天然砂料含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整其横断面最大水平偏差控制在±10mm以内压实系数不低于0.95以满足管道的安装要求。

2、挖工作坑由于PE双壁波纹管大头承口处呈喇叭状每节管承口处需要挖一稍深的事情坑以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖事情坑保证事情坑有足够尺寸使管子大口悬空见下图。

承插安装后用砂填实事情坑。

3、下管、排管布管砂基础垫层经验收及格后举行下管施工，下管前将管道内外壁清扫洁净，并举行外表检查，及格品用于吊放。

槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。

混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。

按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。

调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装1）安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），防止应力集中损伤管道。

一、交底目的为确保波纹管拱涵施工过程中的安全，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底内容1. 施工人员安全培训（1）所有参与波纹管拱涵施工的人员必须经过专业培训，了解施工工艺和安全操作规程。

（2）施工人员应熟悉本岗位操作规程，掌握安全生产知识和技能。

（3）施工过程中，严格遵守安全操作规程，不得违章作业。

2. 施工现场安全措施（1）施工现场设置明显的安全警示标志，确保施工区域安全。

（2）施工现场设置安全通道，保持通道畅通，防止人员拥堵。

（3）施工现场设置防护设施，如安全网、防护栏杆等，防止高处坠落。

（4）施工现场设置消防设施，如灭火器、消防栓等，确保火灾发生时能及时扑救。

3. 施工机械与设备安全操作（1）使用前，检查机械设备是否完好，操作人员应熟悉设备性能及操作方法。

（2）机械设备操作人员必须持证上岗，严格遵守操作规程。

（3）机械设备运行过程中，注意观察设备运行状态，发现异常情况立即停机检查。

4. 波纹管拱涵施工安全注意事项（1）施工前，对施工人员进行安全教育培训，提高安全意识。

（2）施工过程中，注意观察施工现场，防止人员碰撞、触电等事故发生。

（3）施工过程中，严格按照设计要求施工，确保施工质量。

（4）施工过程中，加强施工材料、设备的管理，防止丢失、损坏。

（5）施工过程中，加强施工现场的通风、防尘、防毒措施，确保施工人员身体健康。

5. 应急处理（1）施工现场发生安全事故时，立即停止施工，组织人员抢救受伤人员。

（2）立即上报相关部门，按规定程序处理事故。

（3）事故处理后，分析事故原因，制定预防措施，防止类似事故再次发生。

三、交底要求1. 施工单位应将本次安全技术交底作为施工前的必要程序，确保施工人员充分了解安全注意事项。

2. 施工人员应认真听取安全技术交底内容，确保掌握安全操作规程。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

4. 施工现场应设置专职安全员，负责施工现场的安全管理工作。

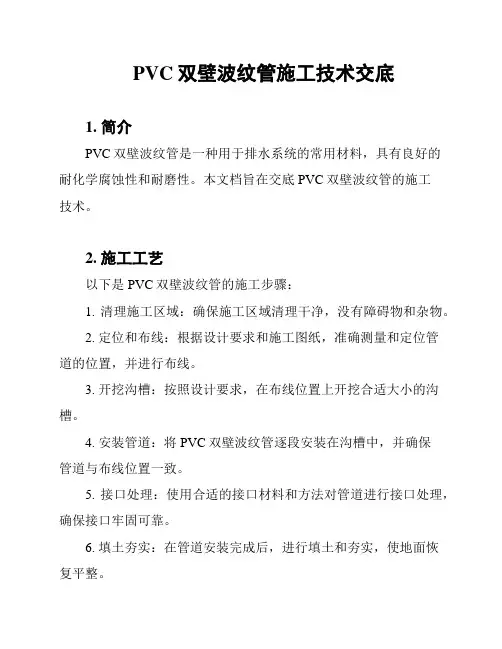

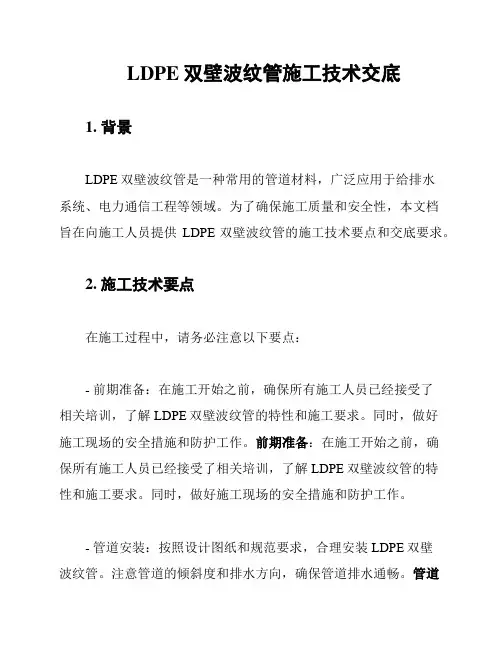

PVC双壁波纹管施工技术交底
1. 简介
PVC双壁波纹管是一种用于排水系统的常用材料，具有良好的耐化学腐蚀性和耐磨性。

本文档旨在交底PVC双壁波纹管的施工
技术。

2. 施工工艺
以下是PVC双壁波纹管的施工步骤：
1. 清理施工区域：确保施工区域清理干净，没有障碍物和杂物。

2. 定位和布线：根据设计要求和施工图纸，准确测量和定位管
道的位置，并进行布线。

3. 开挖沟槽：按照设计要求，在布线位置上开挖合适大小的沟槽。

4. 安装管道：将PVC双壁波纹管逐段安装在沟槽中，并确保
管道与布线位置一致。

5. 接口处理：使用合适的接口材料和方法对管道进行接口处理，确保接口牢固可靠。

6. 填土夯实：在管道安装完成后，进行填土和夯实，使地面恢
复平整。

7. 检查和试验：对已安装的PVC双壁波纹管进行检查和试验，确保其正常运行。

3. 安全注意事项
在进行PVC双壁波纹管施工时，请注意以下安全事项：
- 确保工作区域的通风良好，避免有害气体积聚。

- 使用个人防护装备，如手套、眼镜和口罩等。

- 注意施工现场的危险区域，如开挖沟槽时避免掉入坑内。

- 遵守相关法律法规和安全操作规程。

4. 施工质量控制
为确保PVC双壁波纹管施工的质量，以下措施需要注意：
- 施工现场应定期进行监督和检查，确保符合设计要求和施工
规范。

- 施工材料和设备应符合相关标准，确保质量可靠。

- 施工记录和报告应详尽准确，确保施工过程可追溯。

以上是PVC双壁波纹管施工技术交底的内容，希望对施工人
员有所帮助。

一、交底编号： [编号]二、工程名称： [工程名称]三、交底日期：年 [月] 日四、施工单位： [施工单位]五、分项工程名称：波纹管施工作业六、交底提要：为确保波纹管施工过程中的安全与质量，特进行安全技术交底。

请所有参与施工的人员认真阅读并严格执行以下安全措施。

七、交底内容：1. 施工前的准备工作：- 场地要求：根据施工现场总平面图，合理规划波纹管堆放区、施工通道及材料存放区域。

确保场地平整坚实，排水畅通。

- 材料准备：检查波纹管、连接件、密封件等材料的质量，确保符合设计要求。

不合格材料严禁使用。

2. 施工安全注意事项：- 个人防护：施工人员必须佩戴安全帽、防护眼镜、防尘口罩、手套等个人防护用品。

- 高空作业：进行高空作业时，必须使用安全带，并确保安全带连接牢固可靠。

- 电气安全：施工现场严禁私拉乱接电线，所有电气设备必须符合安全规范，并由专业人员操作。

3. 施工步骤及要点：- 定位放线：根据设计图纸，准确放线，确保波纹管安装位置准确无误。

- 连接安装：使用专用工具连接波纹管，确保连接牢固，无漏气、漏液现象。

- 密封处理：对连接处进行密封处理，防止介质泄漏。

- 试压检测：安装完成后，进行试压检测，确保波纹管及连接处无泄漏。

4. 施工环境控制：- 温度控制：波纹管施工环境温度应在规定范围内，避免温度过高或过低影响材料性能。

- 湿度控制：施工现场湿度应控制在合理范围内，防止材料受潮。

5. 应急预案：- 泄漏处理：发生泄漏时，立即关闭泄漏点附近的阀门，切断泄漏源，并采取堵漏措施。

- 火灾处理：发生火灾时，立即启动应急预案，使用灭火器或消防栓进行灭火。

八、人员安排：- 施工负责人： [姓名]，负责全面协调和管理波纹管施工。

- 施工班组： [班组名称]，负责具体施工操作。

- 安全员： [姓名]，负责现场安全监督和管理工作。

九、注意事项：- 施工过程中，严格遵循操作规程，不得擅自更改施工方案。

- 定期对施工人员进行安全教育培训，提高安全意识。

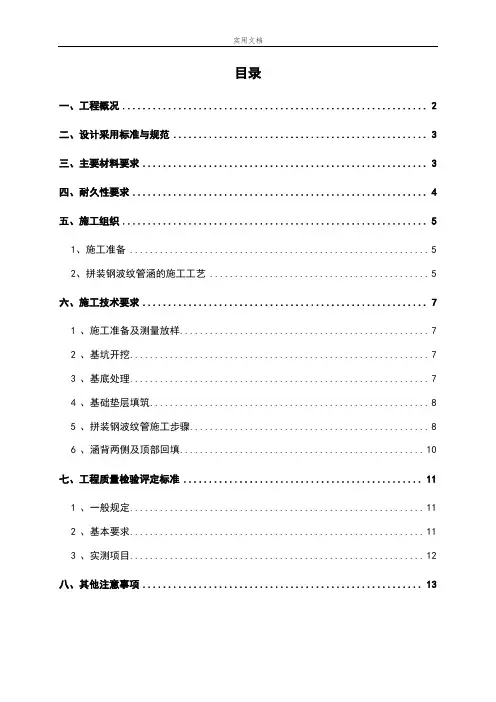

目录一、工程概况 (2)二、设计采用标准与规范 (3)三、主要材料要求 (3)四、耐久性要求 (4)五、施工组织 (5)1、施工准备 (5)2、拼装钢波纹管涵的施工工艺 (5)六、施工技术要求 (7)1、施工准备及测量放样 (7)2、基坑开挖 (7)3、基底处理 (7)4、基础垫层填筑 (8)5、拼装钢波纹管施工步骤 (8)6、涵背两侧及顶部回填 (10)七、工程质量检验评定标准 (11)1、一般规定 (11)2、基本要求 (11)3、实测项目 (12)八、其他注意事项 (13)一、工程概况本合同段共设涵洞71道，其中箱涵49道，圆管涵16道，盖板涵1道，钢波纹管涵5道。

全合同段共设钢波纹管涵5道，管径为2m、3m、4m三种规格。

采用分片拼装。

波纹管管身采用Q235-A热轧钢板制作，钢板屈服强度不小于235Mpa，抗拉强度不小于375Mpa。

加工后采用热镀锌等防腐措施。

整体管连接法兰采用角钢、钢板制作，波纹板焊接采用对焊接头。

整体管与分片拼装管的紧固件采用国标中的标准紧固件，其强度和规格满足力学要求，且不低于管材强度要求。

垫片与紧固件相配。

螺栓与螺母均采用热浸镀锌处理。

涵管运至施工现场后，刷涂两遍沥青。

密封材料采用方形耐久性能较好的橡胶密封圈或方形石棉盘根密封条。

我合同段5个钢波纹管涵，具体工程概况情况如下：钢波纹管涵一览表二、设计采用标准与规范1 、《公路工程技术标准》(JTG B01-2014)2 、《公路桥涵设计通用规范》(JTG D60-2004)3 、《公路涵洞通道用波纹钢管（板）》（ JT/T791-2010)4 、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62- 2004)5 、《公路桥涵地基与基础设计规范》(JT JD63-2007)6 、《公路工程抗震规范》(JTG B02 - 2013)7 、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)8 、《公路涵洞设计细则》(JTG/T D65-04-2007)9 、《公路桥涵施工技术规范》(JTG/TF50-2011)10 、《公路工程质量检验评定标准》(JTG F80/l-2004 )三、主要材料要求l 、管身：采用Q235 、Q345 热轧钢板制作，应符合《碳素结构钢》（ GB / T700-2006)和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》（GB /T709一2006 ）的要求，其抗拉强度不小于350MPa 。

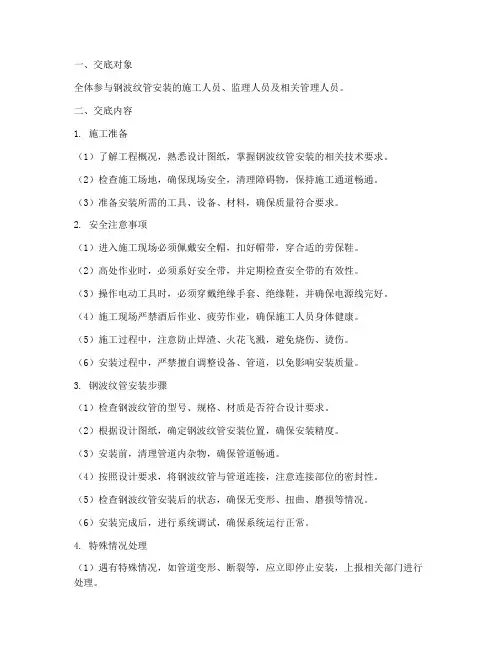

一、交底对象全体参与钢波纹管安装的施工人员、监理人员及相关管理人员。

二、交底内容1. 施工准备（1）了解工程概况，熟悉设计图纸，掌握钢波纹管安装的相关技术要求。

（2）检查施工场地，确保现场安全，清理障碍物，保持施工通道畅通。

（3）准备安装所需的工具、设备、材料，确保质量符合要求。

2. 安全注意事项（1）进入施工现场必须佩戴安全帽，扣好帽带，穿合适的劳保鞋。

（2）高处作业时，必须系好安全带，并定期检查安全带的有效性。

（3）操作电动工具时，必须穿戴绝缘手套、绝缘鞋，并确保电源线完好。

（4）施工现场严禁酒后作业、疲劳作业，确保施工人员身体健康。

（5）施工过程中，注意防止焊渣、火花飞溅，避免烧伤、烫伤。

（6）安装过程中，严禁擅自调整设备、管道，以免影响安装质量。

3. 钢波纹管安装步骤（1）检查钢波纹管的型号、规格、材质是否符合设计要求。

（2）根据设计图纸，确定钢波纹管安装位置，确保安装精度。

（3）安装前，清理管道内杂物，确保管道畅通。

（4）按照设计要求，将钢波纹管与管道连接，注意连接部位的密封性。

（5）检查钢波纹管安装后的状态，确保无变形、扭曲、磨损等情况。

（6）安装完成后，进行系统调试，确保系统运行正常。

4. 特殊情况处理（1）遇有特殊情况，如管道变形、断裂等，应立即停止安装，上报相关部门进行处理。

（2）遇有突发天气，如大风、暴雨等，应暂停施工，确保人员安全。

（3）施工过程中，如发现安全隐患，应立即采取措施，消除隐患。

三、交底要求1. 施工人员要认真听取交底内容，了解安全注意事项，确保自身安全。

2. 施工过程中，严格遵守操作规程，确保施工质量。

3. 定期进行安全检查，发现问题及时整改，确保施工现场安全。

四、交底人签名（签名）职务：日期：五、接受交底人签名（签名）职务：日期：。

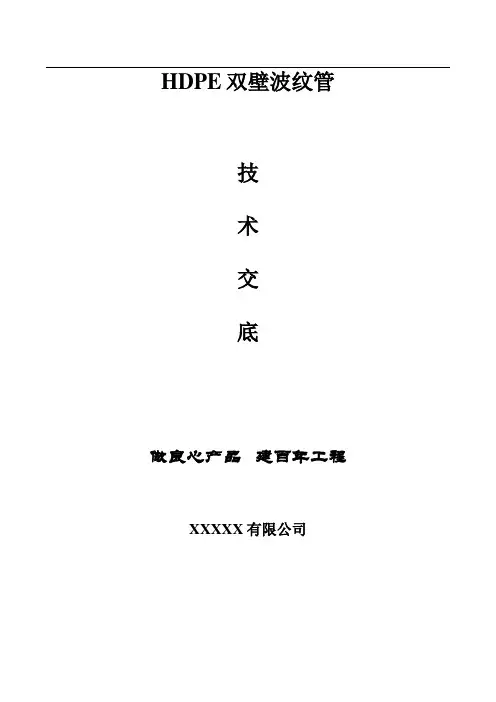

HDPE双壁波纹管技术交底做良心产品建百年工程XXXXX有限公司“XXX HDPE双壁波纹管”工程技术交底一、用户必须依据（GB/T 19472.1-2019）《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》、中国工程建设标准化协会标准《埋地聚乙烯排水管管道工程技术规程》（CECS 164-2004）严格选材、施工，管材存放场地应平整，堆放整齐，高度不超过4米，远离热源，不应暴晒。

还应符合现行的国家有关标准、规程、规范的要求。

二、施工前应组织施工人员学习上述标准、规范，并掌握其相关技术内容。

三、施工过程中应特别注意以下事项：1.管顶离地面高度≥0.7米；≤2米，否则须重新计算管材的环刚度。

2.穿越铁路、公路时，应设置套管。

3.沟槽基础面层铺上砂土，并整平夯实。

4.下管采用绳索缓慢放入，严禁管材直接滚入沟内；严禁穿心吊装。

5.宜从下游开始安装，插口顺水流方向，承口逆水流方向。

6.承插连接前应验证管材、密封圈是否配套、完好，密封圈低温过紧可适当加热升温。

7.承插深度做标记。

插入完毕后，使用深度尺测试密封圈位置，偏差不得大于3mm。

8.管道敷设后应用沙袋把管材压住后做闭水试验。

9.及时回填，管道腋角和两侧及管顶0.5米内必须用细沙人工回填，并且夯实。

严禁机械推土回填。

不得采用淤泥、有机物和冻土回填，不得含有石块、砖及其它杂硬物体。

10.原土回填必须分层夯实，第一层厚度为0.5m打夯，然后每层1m左右打夯。

管道填埋示意图XXX市政工程技术交底签收留存1、用户确认已收到《XXX市政工程技术交底》；2、用户确认XXXXX有限公司售后服务专员已对现场施工人员进行施工指导；3、用户确认已仔细阅读《XX市政工程技术交底》。

XXXX有限公司用户签名：年月日售后服务专员签名：年月日。

目录1、施工放样 (1)2、基坑开挖和检测 (2)3、端墙基础砌筑 (2)4、基底砂砾土回填 (2)5、波纹管防腐处理及安装 (3)5.1施工前准备 (3)5.2安装操作方法 (3)6、端墙、八字墙砌筑 (4)7、帽石施工 (4)8、台背回填 (4)9、质量检测 (5)钢波纹管涵技术安全交底施工单位须对地面标高进行复测、地质进行核实，理解进出口衔接的设计意图，确认进出口排水顺畅或与其它构造物衔接合理时方可进行施工。

如果与设计不符，请及时与相关单位联系，共同解决.施工工艺流程：施工放样→基础开挖和检测→端墙基础砌筑→基底砂砾土回填→波纹管防腐处理及安装→端墙、八字墙砌筑→台背回填1、施工放样用全站仪对涵洞基础进行测量定位。

准确测量放样基础平面位置和中线平面位置并在地面上打桩标定，现场施工人员要对所放控制点加强保护.2、基坑开挖和检测开挖前根据设计图纸放出开挖边线，开挖采用人工配合挖掘机作业。

使用挖掘机开挖，挖至离基底10cm时，改用人工开挖，避免基底超挖。

基坑开挖放坡按1：0。

5进行，且保证基坑开挖后基础和坡脚之间有不小于50cm的工作平台.挖槽宽不但应方便管侧填土的夯填，而且还应满足设计上需要的基础宽度。

开挖过程中测量员及时用水准仪测量控制基底高程.涵底压实度要达到95%,承载力不得低于250KPa。

基坑开完完成后要找现场监理工程师、测量监理工程师和试验监理工程师报检。

3、端墙基础砌筑端墙基础采用M7.5浆砌块石砌筑，砌筑基础时应先坐浆后砌石，坐浆厚度应使石料在挤压安砌时能紧密连结，且砌石砂浆密实饱满.挂横线采用坐浆法分段分层砌筑。

应选用具有比较整齐表面的大尺寸石块作为定位石及镶面石。

外围固定砌块应与里层砌块交错连成一体，定位石的砌缝应满铺砂浆，不得镶嵌小石块。

砌筑时，砌体中的石块应大小搭配，石料间的砌缝要互相交错、咬搭,砂浆密实.石料之间不得无砂浆直接接触，也不准干填石料后铺灌砂浆。

片石不宜竖立使用,砌筑时应将尖锐突出部分敲除。

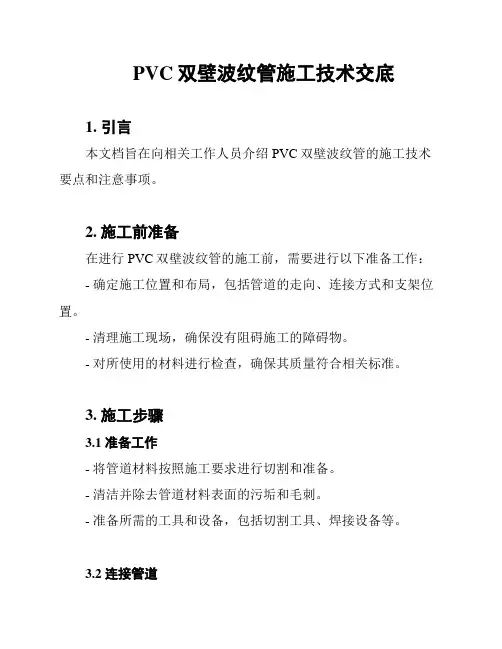

PVC双壁波纹管施工技术交底
1. 引言
本文档旨在向相关工作人员介绍PVC双壁波纹管的施工技术要点和注意事项。

2. 施工前准备
在进行PVC双壁波纹管的施工前，需要进行以下准备工作：- 确定施工位置和布局，包括管道的走向、连接方式和支架位置。

- 清理施工现场，确保没有阻碍施工的障碍物。

- 对所使用的材料进行检查，确保其质量符合相关标准。

3. 施工步骤
3.1 准备工作
- 将管道材料按照施工要求进行切割和准备。

- 清洁并除去管道材料表面的污垢和毛刺。

- 准备所需的工具和设备，包括切割工具、焊接设备等。

3.2 连接管道
- 根据设计要求，选择合适的连接方式，如热熔连接、橡胶密封连接等。

- 通过热熔连接或橡胶密封连接将管道连接起来。

- 确保连接牢固，无泄漏情况。

3.3 安装支架
- 根据管道布局和设计要求，安装支架并确保其牢固可靠。

- 支架的间距应符合相关标准，能够承受管道的重量和压力。

3.4 施工验收
- 完成施工后，进行全面的验收工作。

- 检查管道连接处是否紧固，无松动和泄漏。

- 检查管道安装是否符合设计要求和相关标准。

4. 注意事项
在进行PVC双壁波纹管的施工过程中，需要注意以下事项：- 严格按照施工规范和要求进行施工，确保施工质量。

- 使用合适的工具和设备，遵循正确的操作方法。

- 注意个人安全，佩戴必要的防护装备。

- 定期检查和维护管道，确保其正常运行。

以上是关于PVC双壁波纹管施工技术的交底内容，请施工人员按照要求进行操作，并保证施工质量和安全。
