集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN# 项目一 三极管的工作原理

三极管，全称应为半导体三极管，也称晶体管、晶体三极管，是一种电流控制电流的半导体器件其作用是把微弱信号放大成辐值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器·件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。下图是各种常用三极管的实物图和符号。

一、三极管的电流放大作用

下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制（假设电源 能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。如果我们将一个变化的小信号加到基极跟发射 极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

三极管的工作原理，详细、通俗易懂、图文并茂

一、很多初学者都会认为三极管是两个 PN 结的简单凑合（如图1）。这种想法是错误的，两个二极管的组合不能形成一个三极管。我们以 NPN 型三极管为例（见图 2 ），两个 PN 结共用了一个 P 区 —— 基区，基区做得极薄，只有几微米到几十微米，正是靠着它把两个 PN 结有机地结合成一个不可分割的整体，它们之间存在着相互联系和相互影响，使三极管完全不同于两个单独的 PN 结的特性。三极管在外加电压的作用下，形成基极电流、集电极电流和发射极电流，成为电流放大器件。

二、三极管的电流放大作用与其物理结构有关，三极管内部进行的物理过程是十分复杂的，初学者暂时不必去深入探讨。从应用的角度来讲，可以把三极管看作是一个电流分配器。一个三极管制成后，它的三个电流之间的比例关系就大体上确定了（见图 3 ），用式子来表示就是

β 和 α 称为三极管的电流分配系数，其中 β 值大家比较熟悉，都管它叫电流放大系数。三个电流中，有一个电流发生变化，另外两个电流也会随着按比例地变化。例如，基极电流的变化量 ΔI b ＝ 10 μA ， β ＝

50 ，根据 ΔI c ＝ βΔI b 的关系式，集电极电流的变化量 ΔI c ＝ 50×10 ＝ 500μA ，实现了电流放大。

三、三极管自身并不能把小电流变成大电流，它仅仅起着一种控制作用，控制着电路里的电源，按确定的比例向三极管提供 I b 、 I c 和 I e 这三个电流。为了容易理解，我们还是用水流比喻电流（见图 4 ）。这是粗、细两根水管，粗的管子内装有闸门，这个闸门是由细的管子中的水量控制着它的开启程度。如果细管子中没有水流，粗管子中的闸门就会关闭。注入细管子中的水量越大，闸门就开得越大，相应地流过粗管子的水就越多，这就体现出“以小控制大，以弱控制强”的道理。由图可见，细管子的水与粗管子的水在下端汇合在一根管子中。三极管的基极 b 、集电极 c 和发射极 e 就对应着图 4 中的细管、粗管和粗细交汇的管子。电路见图 5 ，若给三极管外加一定的电压，就会产生电流 I b 、 I c 和 I e 。调节电位器 RP 改变基极电流 I b ， I c 也随之变化。由于 I

三极管工作原理

2009-10-04 21:52

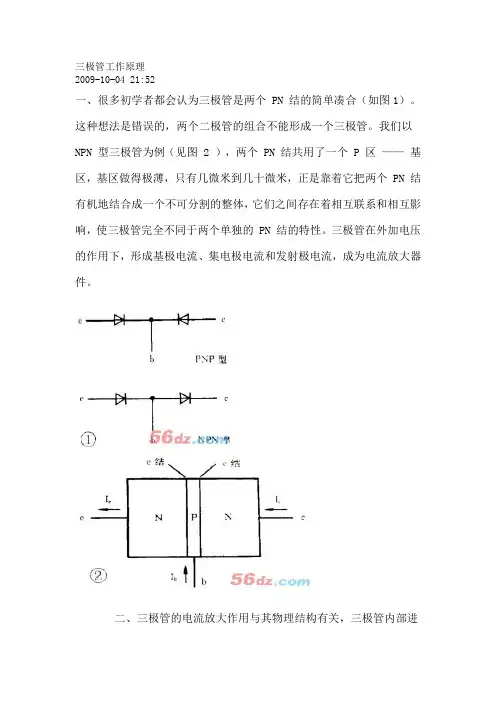

一、很多初学者都会认为三极管是两个 PN 结的简单凑合（如图1）。这种想法是错误的，两个二极管的组合不能形成一个三极管。我们以

NPN 型三极管为例（见图 2 ），两个 PN 结共用了一个 P 区 —— 基区，基区做得极薄，只有几微米到几十微米，正是靠着它把两个 PN 结有机地结合成一个不可分割的整体，它们之间存在着相互联系和相互影响，使三极管完全不同于两个单独的 PN 结的特性。三极管在外加电压的作用下，形成基极电流、集电极电流和发射极电流，成为电流放大器件。

二、三极管的电流放大作用与其物理结构有关，三极管内部进行的物理过程是十分复杂的，初学者暂时不必去深入探讨。从应用的角度来讲，可以把三极管看作是一个电流分配器。一个三极管制成后，它的三个电流之间的比例关系就大体上确定了（见图 3 ），用式子来表示就是

β 和 α 称为三极管的电流分配系数，其中 β 值大家比较熟悉，都管它叫电流放大系数。三个电流中，有一个电流发生变化，另外两个电流也会随着按比例地变化。例如，基极电流的变化量 ΔI b ＝ 10

μA ， β ＝ 50 ，根据 ΔI c ＝ βΔI b 的关系式，集电极电流的变化量 ΔI c ＝ 50×10 ＝ 500μA ，实现了电流放大。

三、三极管自身并不能把小电流变成大电流，它仅仅起着一种控制作用，控制着电路里的电源，按确定的比例向三极管提供 I b 、 I

c 和 I e 这三个电流。为了容易理解，我们还是用水流比喻电流（见图 4 ）。这是粗、细两根水管，粗的管子内装有闸门，这个闸门是由细的管子中的水量控制着它的开启程度。如果细管子中没有水流，粗管子中的闸门就会关闭。注入细管子中的水量越大，闸门就开得越大，相应地流过粗管子的水就越多，这就体现出“以小控制大，以弱控制强”的道理。由图可见，细管子的水与粗管子的水在下端汇合在一根管子中。三极管的基极 b 、集电极 c 和发射极 e 就对应着图 4 中的细管、粗管和粗细交汇的管子。电路见图 5 ，若给三极管外加一定的电压，就会产生电流 I b 、 I c 和 I e 。调节电位器 RP 改变基极电流 I b ，

结构与操作原理

三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn

两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集

极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出

npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，

和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中

性的p型区和n型区隔开。

图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里

我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接

面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管

都以此方式偏压。图2(a)为一pnp三极管在此偏压区的示意图。 EB接面的空乏

区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基

极的电子也会注入到射极；而BC接面的耗尽区则会变宽，载体看到的位障变大，

故本身是不导通的。图2(b)画的是没外加偏压，和偏压在正向活性区两种情形

下，电洞和电子的电位能的分布图。

三极管和两个反向相接的pn二极管有什么差别呢？其间最大的不同部分就在

于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例，

射极的电洞注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极

方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时，

会被此区内的电场加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流

到达连结外部的欧姆接点，形成集电极电流IC。 IC的大小和BC间反向偏压的大小
