岩土工程勘察 工程地质测绘

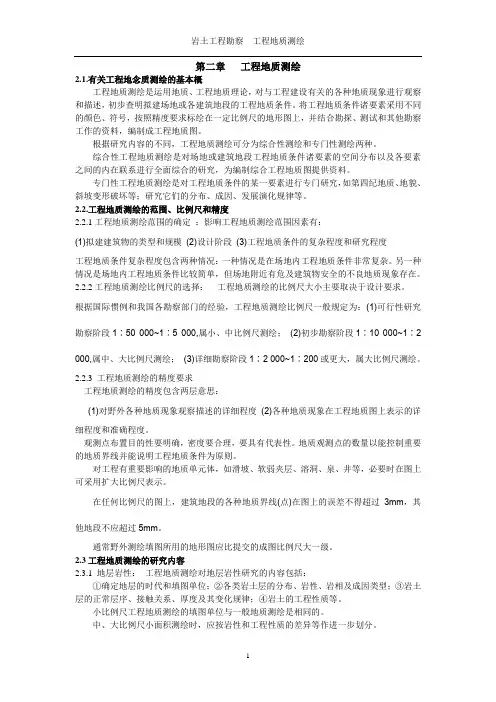

1 第二章 工程地质测绘
2.1.有关工程地念质测绘的基本概
工程地质测绘是运用地质、工程地质理论，对与工程建设有关的各种地质现象进行观察和描述，初步查明拟建场地或各建筑地段的工程地质条件。将工程地质条件诸要素采用不同的颜色、符号，按照精度要求标绘在一定比例尺的地形图上，并结合勘探、测试和其他勘察工作的资料，编制成工程地质图。
根据研究内容的不同，工程地质测绘可分为综合性测绘和专门性测绘两种。
综合性工程地质测绘是对场地或建筑地段工程地质条件诸要素的空间分布以及各要素之间的内在联系进行全面综合的研究，为编制综合工程地质图提供资料。
专门性工程地质测绘是对工程地质条件的某一要素进行专门研究，如第四纪地质、地貌、斜坡变形破坏等；研究它们的分布、成因、发展演化规律等。
2.2.工程地质测绘的范围、比例尺和精度
2.2.1工程地质测绘范围的确定 ：影响工程地质测绘范围因素有：
(1)拟建建筑物的类型和规模 (2)设计阶段 (3)工程地质条件的复杂程度和研究程度
工程地质条件复杂程度包含两种情况：一种情况是在场地内工程地质条件非常复杂。另一种情况是场地内工程地质条件比较简单，但场地附近有危及建筑物安全的不良地质现象存在。
2.2.2工程地质测绘比例尺的选择： 工程地质测绘的比例尺大小主要取决于设计要求。
根据国际惯例和我国各勘察部门的经验，工程地质测绘比例尺一般规定为：(1)可行性研究勘察阶段1∶50 000~1∶5 000,属小、中比例尺测绘； (2)初步勘察阶段1∶10 000~1∶2
000,属中、大比例尺测绘； (3)详细勘察阶段1∶2 000~1∶200或更大，属大比例尺测绘。
2.2.3 工程地质测绘的精度要求
工程地质测绘的精度包含两层意思：
(1)对野外各种地质现象观察描述的详细程度 (2)各种地质现象在工程地质图上表示的详细程度和准确程度。
授课题目 第一章 岩土体结构的工程地质研究
教学目的
与
教学要求
掌握地质体、岩体、工程地质单元、结构面、结构体、岩体结构等基本概念；了解结构面分级；掌握结构面的自然特征和结构面的强度特征；了解岩体结构类型及岩体工程分类原则和土结构和构造的工程地质研究
主
要
内
容
第一节 岩土体结构的基本概念
第二节 结构面主要类型及其自然特征
一、结构面的成因类型；
二、结构面分级
三、结构面的自然特征
第三节 结构面的强度
一、无充填结构面的抗剪强度
(一)平直光滑无充填结构面的抗剪强度。
(二)粗糙起伏无充填结构面的抗剪强度
二、有充填结构面的抗剪强度
第四节 岩体结构类型及岩体工程分类原则
第五节 土结构和构造的工程地质研究
重点与难点
结构面、结构体、岩体结构等基本概念；结构面的自然特征和结构面的强度特征。
教学方法
手段（教具）
参考资料 1 戚筱俊．工程地质及水文地质．北京：中国水利水电出版社，1997
2 陈德基主编．水利工程勘测分册．北京：中国水利水电出版社，2004
3 崔冠英主编，水利工程地质，北京：中国水利水电出版社，1999．
4 左建，郭成久等主编．水利工程地质．北京：中国水利水电出版社，2004
5 孙文怀．工程地质与岩石力学．北京：中央广播电视大学出版社，2002
6 李智毅，杨裕云主编．工程地质学概论．武汉：中国地质出版社，1994
7 张倬元，王士天，王兰生编著．工程地质分析原理．北京：地质出版社，1981
8 胡厚田．土木工程地质．北京：高等教育出版社，2001
课后作业与
思考题
课后思考题：第一章课后思考题与练习题1~4、7~10题。
教学后记
讲稿部分
教学过程 时间分配
第一章 岩土体结构的工程地质研究
第一节 概述
1．岩体的概念
通常将工程影响范围内的岩石综合体称为岩体，它是地壳的一部分。一个岩体的规模大小，可视所研究的工程地质问题所涉及的范围和岩体的特点而定。
工程地质学
第二章 岩石成因类型及其工程地质特征
1.岩石按成因可分为：岩浆岩、沉积岩和变质岩三大类。
2.存在地壳中的具有一定化学成分和物理性质的自热元素和化合物，称为矿物。其中构成岩石的矿物，称为造岩石矿物。如常见的石英、正长石、方解石等。
3.矿物的物理性质有颜色（自色、他色、假色）、光泽（造岩矿物绝大部分属于非金属光泽）、硬度（矿物的硬度的确定，是根据两种矿物对刻时互相是否刻伤的情况而定。）、解理和断口。
4.当岩浆的内部压力小于上部岩层压力时，迫使岩浆停留下，冷凝成岩浆岩。
5.依冷凝成岩浆岩的地质环境的不同，将岩浆岩分三类：深成岩、浅成岩、喷出岩。
6.岩浆岩的产状有：岩基、岩株、岩盘、岩床、岩脉。
7.岩浆岩的结构，是指组成岩石的矿物的结晶程度、晶粒的大小、形状及其相互结合的情况。
8.岩浆岩的结构分为：全晶质结构（粗粒结构、中粒结构、细粒结构、微粒结构）、半晶质结构、非晶质结构。
9.岩浆岩的构造，是指矿物在岩石中的组合方式和空间分布情况。常见构造主要有：块状构造、流纹状构造、气孔状构造、杏仁状构造。
10.常见的岩浆岩有酸性岩类、中性岩类、基性岩类。
酸性岩类 中性岩类 基性岩类
深成的 花岗岩 正长石、闪长岩 辉长岩
浅成的 花岗斑岩 正长斑石、闪长玢岩 辉绿岩
喷出的
流纹岩 粗面岩、安山岩 玄武岩
11.沉积岩是在地表和地表下不太深的地方，由松散堆积物在温度不高和压力不大的条件下形成的。
12.沉积岩主要由碎屑物质、粘土矿物、化学沉积矿物、有机质及生物残骸组成。
13.在沉积岩的组成物质中，粘土矿物、方解石、白云石、有机质等，是沉积岩所特有的，是物质组成上区别于岩浆岩的一个重要特征。
14.沉积岩分类：碎屑岩类、粘土岩类、化学及生物化学岩类。
15.沉积岩的结构：碎屑结构、泥质结构、结晶结构、生物结构。
16.沉积岩最主要的构造是层理构造。
17.沉积岩的层理构造、层面特征和含有化石，是沉积岩在构造上区别于岩浆岩的重要特征。
第 2 章 岩石的成因类型及其工程地质特征
地球的内部构造：依各圈层的特点可分为：地壳、地幔、地核。
地壳：地球的固体外壳叫做地壳。
地幔：处于地壳和地核中间，也称中间层或过渡层。
根据化学成分的不同分两层：地幔上层和地幔下层
地核: 主要化学成分是铁、镍，所以又称铁镍核心
岩石:在一定的地质条件下，由一种或几种矿物自然组合而成的矿物结合体。
矿物: 存在于地壳中的具有一定化学成分和物理性质的自然元素和化合物，称为矿物。
矿物的物理力学性质主要有：光学性质、力学性质和形态特征等。
（一） 光学性质－颜色、光泽、条痕
1．颜色：矿物的颜色，是矿物对可见光波的吸收作用产 生的。
2．光泽：矿物表面呈现的光亮程度，称为光泽。它是矿物表面的反射率的表现。
按其反射强弱程度，分金属光泽 、半金属光泽和非金属光泽。
非金属光泽有：玻璃光泽、珍珠光泽、丝绢光泽、油脂光泽、蜡状光泽、土状光泽。
3．条痕 ：矿物在无釉瓷板上摩擦时所留下的粉末痕迹，它是指矿物粉末的颜色。
（二）力学性质
1．硬度
摩氏硬度计：是硬度对比的标准，从软到硬依次由下列10种矿物组成称为摩氏硬度计。
（1）滑石（2）石膏（3）方解石（4）萤石 （5）磷灰石
（6）正长石（7）石英（8）黄玉（9）刚玉（10）金刚石
2． 解理、断口
矿物受打击后，能沿一定方向裂开成光滑平面的性质，称为解理。裂开的光滑平面称为解理面。不具方向性的不规则破裂面，称为断口。
据解理的完全程度，可将解理分为以下几种：
极完全解理：易裂开成薄片，解理面大而完整，平滑光亮，如云母。
完全解理：沿解理方向开裂成小块，解理面平整光亮，如方解石。
中等解理：既有解理面，又有断口，如正长石。
不完全解理：常出现断口，解理面很难出现，如磷灰石。
（三）形态特征
1．单体矿物形态：单向延长类型、双向延长类型、三向延长类型。
