大连理工大学22春“电力系统自动化技术”《电路分析基础》期末考试高频考点版(带答案)试卷号：5

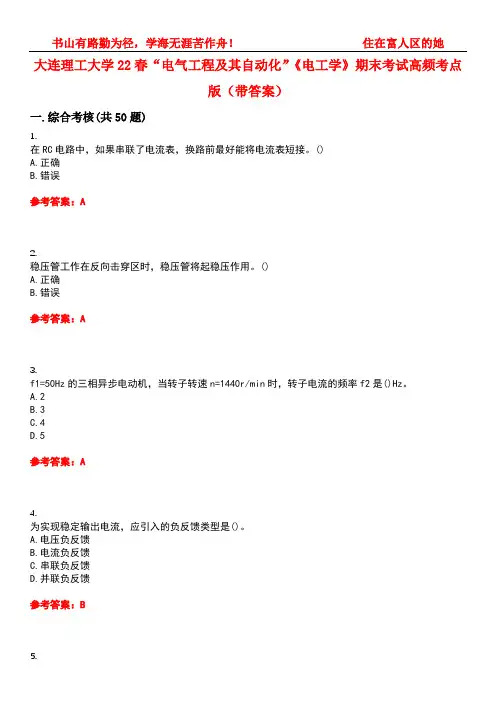

大连理工大学22春“电气工程及其自动化”《电工学》期末考试高频考点版（带答案）一.综合考核(共50题)1.在RC电路中，如果串联了电流表，换路前最好能将电流表短接。

()A.正确B.错误参考答案：A2.稳压管工作在反向击穿区时，稳压管将起稳压作用。

()A.正确B.错误参考答案：A3.f1=50Hz的三相异步电动机，当转子转速n=1440r/min时，转子电流的频率f2是()Hz。

A.2B.3C.4D.5参考答案：A4.为实现稳定输出电流，应引入的负反馈类型是()。

A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈参考答案：B以下代表电路与电源之间往返交换的功率的是()。

A.有功功率B.无功功率C.视在功率D.总功率参考答案：B6.当J=1，K=0时，JK触发器的状态为()。

A.置“0”B.置“1”C.不变D.计数参考答案：B7.下列不是按触发方式的不同，对钟控触发器分类的是()。

A.电平触发B.D触发C.主从触发D.边沿触发参考答案：B8.晶闸管导通之后，控制极仍起作用。

()A.正确B.错误参考答案：B9.下列不属于电路基本组成部分的是()。

A.电源B.负载参考答案：D10.笼型电动机的起停自动控制电路中按钮触点的接触面积都很小，额定电流通常不超过()A。

A.2B.3C.4D.5参考答案：D11.放大电路的输出电阻最好能()负载电阻。

A.等于B.大于C.远大于D.远小于参考答案：D12.可控整流电路通过改变控制角α即可调节输出直流电压Uo的大小。

()A.正确B.错误参考答案：A13.一单相桥式整流电容滤波电路，U2=40V，当U0为()V时，电路正常。

A.48B.36C.56.6D.以上均不正确参考答案：A与非门不能起控制门的作用。

()A.正确B.错误参考答案：B15.下列说法中错误的表述是()。

A.端电压始终保持不变的电源称为电压源B.电压源两端电压随外电路的改变而改变C.输出恒定电流的电源称为电流源D.电流源发出的电流不随外电路的改变而改变参考答案：B16.与门是不能起控制门作用的。

大连理工大学22春“电气工程及其自动化”《电路理论》期末考试高频考点版（带答案）一.综合考核(共50题)1.通常低压供电网采用()。

A.单相单线制B.三相三线制C.三相四线制D.三相五线制参考答案：C2.两种电源模型等效变换对下列哪项成立?()A.外电路B.电源内部C.电源内部功率D.以上都成立参考答案：A3.下列哪项是反映正弦量变化快慢的量?()A.振幅值B.角频率C.初相D.峰值参考答案：B4.在实际应用时，同名端一般通过实验方法来判定。

()A.正确B.错误参考答案：A将端电压不相等的电压源并联是没有意义的。

()A.正确B.错误参考答案：A6.下列关于电压源特点的说法中正确的是()。

A.电压源对外提供的电压会因所接的外电路不同而改变B.电压源对外提供的电压不会因所接的外电路不同而改变C.通过电压源的电流的大小由外电路决定D.通过电压源的电流的大小与外电路无关参考答案：BC7.正弦电路的平均功率等于电压和电流的有效值的乘积。

()A.正确B.错误参考答案：B8.节点电位是指在电路中任选某一节点为参考点，其他节点到参考点之间的电压。

()A.错误B.正确参考答案：B9.下列关于负载三角形接法的三相电路的各说法中，正确的是?()A.负载三角形连接时需用中线B.负载三角形连接时不用中线C.负载对称可采用三相三线制D.负载不对称不可采用三相三线制10.串联谐振电路当电压源的频率变化时，电路中的哪些因素会随频率变化而变化?()A.电流B.电压C.阻抗D.以上都不正确参考答案：ABC11.下列关于一阶电路的说法中，正确的是()。

A.零输入响应是由非零初始状态产生的B.零状态响应是由非零初始状态产生的C.零输入响应是由外加激励产生的D.零状态响应是由外加激励产生的参考答案：AD12.可以采用电容器和感性负载串联的方法提高电路负载的功率因数。

()A.正确B.错误参考答案：B13.下列关于电导元件的说法中正确的是()。

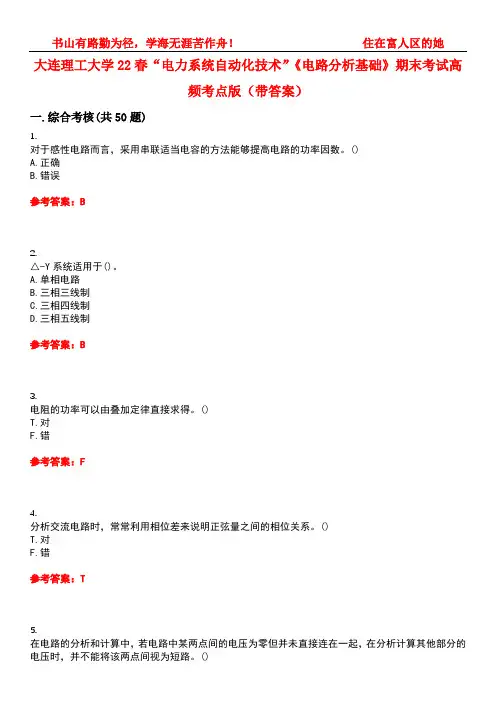

大连理工大学22春“电力系统自动化技术”《电路分析基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.对于感性电路而言，采用串联适当电容的方法能够提高电路的功率因数。

()A.正确B.错误参考答案：B2.△-Y系统适用于()。

A.单相电路B.三相三线制C.三相四线制D.三相五线制参考答案：B3.电阻的功率可以由叠加定律直接求得。

()T.对F.错参考答案：F4.分析交流电路时，常常利用相位差来说明正弦量之间的相位关系。

()T.对F.错参考答案：T5.参考答案：B6.对于正弦交流电路的任意回路，沿同一方向巡行，电压的相量和等于零。

()A.正确B.错误参考答案：A7.不对称三相电路通常指三相电源是对称的，而负载是不对称的。

()A.正确B.错误参考答案：A8.全响应=零输入响应-零状态响应。

()A.正确B.错误参考答案：B9.电容电压u是时间的连续函数。

()A.正确B.错误参考答案：A10.下列指的是同一内容的是()。

参考答案：ABC11.在三相四线制电路中，中性线上可以安装熔断器等保护装置。

()A.正确B.错误参考答案：B12.在纯电容电路中，下列说法正确的是()。

A.电流超前于电压90°B.电流滞后于电压90°C.电压超前于电流90°D.电压滞后于电流90°参考答案：AD13.在正弦交流电路中，应用KVL列网孔电流方程，各支路电流等于与之相关的网孔电流的相量和。

() T.对F.错参考答案：T14.对称三相电动势有哪些特性?()A.幅值相等B.频率相同C.相位相同D.相位依次相差120°参考答案：ABD最大功率匹配条件指的是负载与电源匹配的工作状态。

()T.对F.错参考答案：T16.三相负载对称时，各相的有功功率()，无功功率()。

A.不等；不等B.相等；不等C.不等；相等D.相等；相等参考答案：D17.电路元件PA.吸收功率B.不提供功率C.消耗功率D.输出功率参考答案：D18.正弦交流电路分析时戴维南等效、诺顿等效的概念和方法与直流电路有所区别。

大连理工大学22春“电气工程及其自动化”《电路理论》期末考试高频考点版（带答案）一.综合考核(共50题)1.功率因数低将会引起下列哪些问题?()A.电源设备容量得到充分利用B.电源设备容量不能得到充分利用C.输电线路的损耗增加D.输电线路的压降降低参考答案：BC2.三相负载对称时，星形连接的电路总功率()三角形连接的电路总功率。

A.大于B.等于C.小于D.不等于参考答案：B3.在关联参考方向下，电阻元件的电流和电压的相位关系是()。

A.电流超前于电压90°B.电流滞后于电压90°C.反相的D.同相的参考答案：D4.理想变压器没有阻抗变换的作用。

()A.错误B.正确参考答案：A频谱图可以分为()。

A.振幅频谱B.相位频谱C.波形频谱D.压降频谱参考答案：AB6.只有()正弦量的相量才能相互运算。

A.相同频率B.相同大小C.不同频率D.不同大小参考答案：A7.在工程上，最大功率传输条件和阻抗匹配不是同一概念。

()A.错误B.正确参考答案：A8.弥尔曼定理适用于只有两个节点的电路。

()A.正确B.错误参考答案：A9.用相量法可以求同频率正弦量的和。

()A.正确B.错误10.一个线性有源二端电阻网络，对外电路来说，总可以用一个电压源和电阻串联的模型来代替。

()A.正确B.错误参考答案：A11.串联谐振回路适用于()的电源。

A.低内阻B.中内阻C.高内阻D.高中低内阻参考答案：A12.下列有关串联谐振电路特性的说法中，正确的是()。

A.电压电流同相B.电压电流反相C.谐振阻抗值为最小D.谐振阻抗值为最大参考答案：AC13.线圈之间的互感系数用M表示。

()A.正确B.错误参考答案：A14.串联谐振电路当电压源的频率变化时，电路中的哪些因素会随频率变化而变化?()C.阻抗D.以上都不正确参考答案：ABC15.过渡过程出现的条件是()。

A.电路中存在电容B.电路中存在电感C.电路发生换路D.电路不稳定参考答案：ABC16.任意一个电路中，网孔数总是和回路数相等。

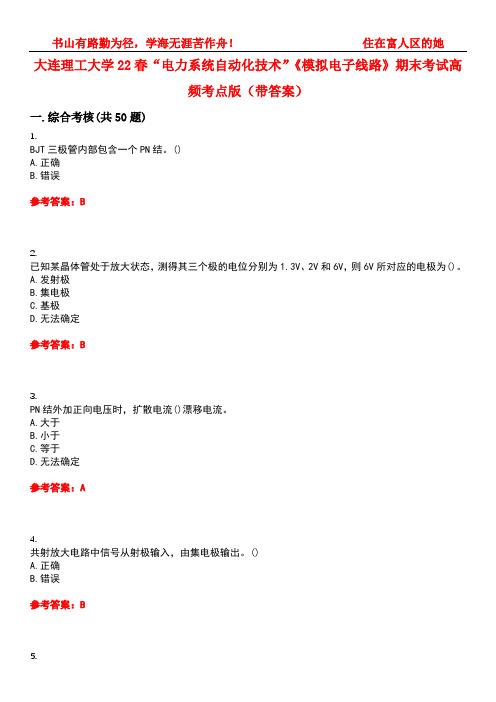

大连理工大学22春“电力系统自动化技术”《模拟电子线路》期末考试高频考点版（带答案）一.综合考核(共50题)1.BJT三极管内部包含一个PN结。

()A.正确B.错误参考答案：B2.已知某晶体管处于放大状态，测得其三个极的电位分别为1.3V、2V和6V，则6V所对应的电极为()。

A.发射极B.集电极C.基极D.无法确定参考答案：B3.PN结外加正向电压时，扩散电流()漂移电流。

A.大于B.小于C.等于D.无法确定参考答案：A4.共射放大电路中信号从射极输入，由集电极输出。

()A.正确B.错误参考答案：B交流信号从c、b极之间输入，从e、b极之间输出，b极为公共端的放大电路是()。

A.共基极放大器B.共模放大器C.共射极放大器D.共集电极放大器参考答案：A6.在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过低，容易产生()。

A.饱和失真B.截止失真C.交越失真D.线性失真参考答案：B7.用万用表判别放大电路中处于正常工作的某个晶体管的类型(指NPN型还是PNP型)，以测出()最为方便。

A.各极间电阻B.各极对地电位C.各极电流D.各极间的电压参考答案：B8.BJT工作在放大区的工作条件是：()。

A.发射结正偏，集电结反偏B.发射结正偏，集电结正偏C.发射结反偏，集电结正偏D.发射结反偏，集电结反偏参考答案：A9.参考答案：A10.温度升高，晶体管输出特性曲线上移。

()A.正确B.错误参考答案：A11.以下不是共集电极放大电路的是()。

A.射极输出器B.电压跟随器C.电流放大器D.电压放大器参考答案：D12.放大电路的输出信号产生非线性失真是由于电路中晶体管的非线性引起的。

()A.正确B.错误参考答案：B13.集成运放输入级一般采用的是差分放大器。

()A.正确B.错误参考答案：A14.参考答案：A15.若要加强多子扩散运动，应使PN结反偏。

()A.正确B.错误参考答案：B16.共集电极放大电路又称为射极输出器、电压跟随器。

大连理工大学22春“电力系统自动化技术”《电源技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.()是功率半导体器件的特点。

A.大电流B.小电流C.大功率D.小功率参考答案：C2.下列哪些是UPS的主要技术指标?()A.额定输出功率B.切换时间C.最大输出功率D.输出频率稳定度参考答案：ABCD3.峰值电流控制方式也就是电感电流临界连续的控制方式。

()A.错误B.正确参考答案：B4.串联谐振式稳压电源的基本原理是()串联谐振。

A.LCB.LRC.RCD.LRC参考答案：AUC1864芯片是一种开关电源芯片。

()A.正确B.错误参考答案：A6.下列属于间接电流控制的是()。

A.滞环电流控制B.固定开关频率电流控制C.静态间接电流控制D.动态间接电流控制参考答案：CD7.三相PFC电路从其功能和本质看，实际上是一种有源电力滤波器。

()A.错误B.正确参考答案：B8.三相有源功率因数校正电路结构和控制较复杂，成本也很高，因此目前三相输入的开关电源通常还采用无源功率因数校正技术。

()A.错误B.正确参考答案：B9.THD是指总谐波失真。

()A.错误B.正确10.一般多采用动态式不间断电源。

()A.正确B.错误参考答案：B11.三相有源功率因数校正电路结构和控制较复杂，成本也很高，因此目前三相输入的开关电源通常还采用无源功率因数校正技术。

()A.正确B.错误参考答案：A12.CCM控制具有下列哪些特点?()A.电流总谐波失真小B.电流总谐波失真大C.电磁干扰小D.电磁干扰大参考答案：AC13.二极管整流电路整流桥的输出电压取决于()。

A.电源电压的频率B.电源电压的幅值C.电源电流的频率D.电源电流的幅值参考答案：B14.下列哪项指标可以表征在保证直流稳压电源正常工作条件下，所需的最小输入-输出电压之间的差B.最大输入-输出电压差C.最小输入-输出电压差D.输出负载电流范围参考答案：C15.开关电源的调整管的效率范围为()。

大连理工大学22春“电力系统自动化技术”《电气工程概论》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.我国标准规定的高压电器的额定电流等级一般是按R10系统选取的。

()A.正确B.错误参考答案：A2.电力系统分析包括稳态分析、故障分析和暂态分析三方面内容。

()A.正确B.错误参考答案：A3.在超高压输电中常用自耦变压器将电压等级相差不大的输电线路连接起来，此时自耦变压器一般角接。

()T.对F.错参考答案：F4.电力系统安全自动装置的结构形式分为就地方式和集中方式。

()T.对F.错参考答案：T5.同步电机可以作为()运行。

C.调相机D.以上都可以参考答案：D6.下列关于熔断器说法正确的是()。

A.熔断器是人为在电路中设置的薄弱环节B.熔断器正常工作时可以切断电路C.熔断器正常工作时可以接通电路D.熔断器可以单独使用参考答案：A7.异步电动机采用改变转子电路电阻值的方式进行调速时，转速可向上调。

()A.正确B.错误参考答案：B8.运行中的电流互感器若要更换检测仪表，必须先将其二次侧绕组短接，再进行换接。

()A.正确B.错误参考答案：A9.下列选项中不属于空载线路合闸过电压的主要影响因素的是()。

A.变压器特性B.合闸相位C.线路损耗D.线路残余电压的变化参考答案：A10.异步电机作为电动机运行时，转子旋转速度较同步速度为小;作为发电机运行时，转子旋转速度较同步速度为大。

()A.正确B.错误参考答案：A11.低压接触器的主要控制对象是照明设备。

()A.正确B.错误参考答案：B12.所谓分流器是个低阻值和极低电感值的电阻器。

()A.正确B.错误参考答案：A13.传感器是一种能够感受到规定的被测量，并按照一定规律再转换成可用输出信号的器件或装置。

() T.对F.错参考答案：T14.如果要求延时时间较长，可选用同步电动机式时间继电器。

()A.正确B.错误参考答案：A在同样的触头直径下，横向磁场触头能够开断的电流最大。

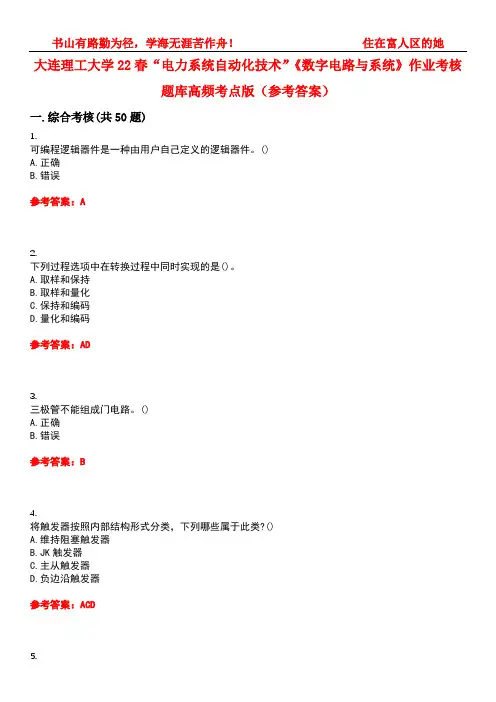

大连理工大学22春“电力系统自动化技术”《数字电路与系统》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.可编程逻辑器件是一种由用户自己定义的逻辑器件。

()A.正确B.错误参考答案：A2.下列过程选项中在转换过程中同时实现的是()。

A.取样和保持B.取样和量化C.保持和编码D.量化和编码参考答案：AD3.三极管不能组成门电路。

()A.正确B.错误参考答案：B4.将触发器按照内部结构形式分类，下列哪些属于此类?()A.维持阻塞触发器B.JK触发器C.主从触发器D.负边沿触发器参考答案：ACD用数值比较器7485比较两个多位数的大小时，要从低向高逐位比较。

()A.正确B.错误参考答案：B6.CMOS电路与TTL电路相比较，()。

A.前者抗干扰能力强B.后者抗干扰能力强C.二者工作速度相差很大D.二者工作速度很接近参考答案：AD7.运用反演规则时，不是单一变量上的反号可以变化。

()A.正确B.错误参考答案：B8.TTL与非门组成的微分型单稳态触发器的暂稳态时间等于()RC。

A.0.7B.1C.1.1D.1.4参考答案：C9.如果逻辑电路在较慢速度下工作，为了消去竞争冒险，可以如何操作?()A.在输入端串联一个电容器B.在输入端并联一个电容器C.在输出端串联一个电容器D.在输出端并联一个电容器10.一般来说，N个不同的信号，至少需要n位二进制数来编码，其中N和n之间必须满足：2nA.正确B.错误参考答案：B11.ADC的转换精度常用下列哪些项来表示?()A.分辨率B.转换误差C.线性误差D.温度系数参考答案：AB12.将随时间连续变化的模拟量转换为时间离散的模拟量的过程称为()。

A.取样B.保持C.量化D.编码参考答案：A13.下列关于8421BCD码的说法中，正确的是()。

A.8421BCD码可以直接转换成二进制数B.8421BCD码不能直接转换成二进制数C.8421BCD码可以直接转换成十进制数D.8421BCD码不能直接转换成十进制数参考答案：BC14.B.正确参考答案：B15.下列哪些在断电后，数据信息不会丢失?()A.SRAMB.DRAMC.EPROMD.EEROM参考答案：CD16.寄存器74194不可用于计数器。

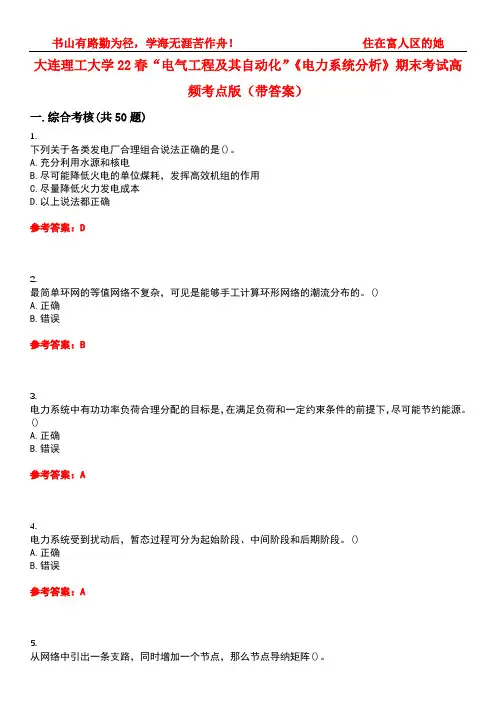

大连理工大学22春“电气工程及其自动化”《电力系统分析》期末考试高频考点版（带答案）一.综合考核(共50题)1.下列关于各类发电厂合理组合说法正确的是()。

A.充分利用水源和核电B.尽可能降低火电的单位煤耗，发挥高效机组的作用C.尽量降低火力发电成本D.以上说法都正确参考答案：D2.最简单环网的等值网络不复杂，可见是能够手工计算环形网络的潮流分布的。

()A.正确B.错误参考答案：B3.电力系统中有功功率负荷合理分配的目标是，在满足负荷和一定约束条件的前提下，尽可能节约能源。

()A.正确B.错误参考答案：A4.电力系统受到扰动后，暂态过程可分为起始阶段、中间阶段和后期阶段。

()A.正确B.错误参考答案：AA.增加一行一列B.只增加一行C.只增加一列D.阶数不变参考答案：A6.下列说法正确的是()。

A.小干扰稳定时，不一定大干扰下也稳定B.小干扰不稳定点，大干扰肯定不稳定C.干扰下稳定与否与干扰大小有关D.以上说法都正确参考答案：D7.降压变压器低压侧末端负荷的功率叫做()。

A.负荷功率B.等值负荷功率C.运算负荷D.运算功率参考答案：A8.下列不属于衡量电能质量指标的是()。

A.频率质量B.电压质量C.波形质量D.系统故障率参考答案：D9.下列属于电力系统中性点接地方式的是()。

A.中性点直接接地D.以上选项都属于参考答案：D10.在不同等级网络潮流计算中，采用二端口变压器模型后，还需进行参数归算。

()A.正确B.错误参考答案：B11.分析简单系统的暂态稳定性可以应用()。

A.等耗量微增率准则B.等面积定则C.小干扰法D.对称分量法参考答案：B12.工业、农业、交通运输、市政生活等各方面消耗的功率之和称为()。

A.总负荷B.供电负荷C.发电负荷D.综合用电负荷参考答案：D13.负荷预测主要针对变动幅度较大周期较长的负荷进行，可以作为有功功率和频率二次调整的依据。

()A.正确B.错误参考答案：B14.计算变压器等值电路参数时，短路电压百分比是相电压的百分比。

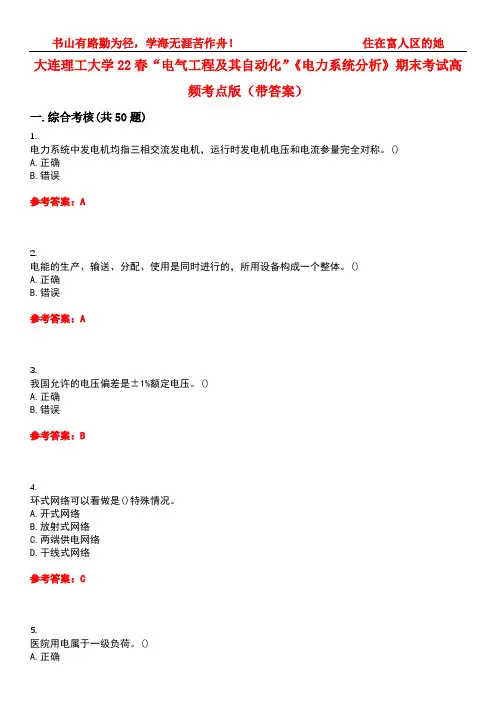

大连理工大学22春“电气工程及其自动化”《电力系统分析》期末考试高频考点版（带答案）一.综合考核(共50题)1.电力系统中发电机均指三相交流发电机，运行时发电机电压和电流参量完全对称。

()A.正确B.错误参考答案：A2.电能的生产、输送、分配、使用是同时进行的，所用设备构成一个整体。

()A.正确B.错误参考答案：A3.我国允许的电压偏差是±1%额定电压。

()A.正确B.错误参考答案：B4.环式网络可以看做是()特殊情况。

A.开式网络B.放射式网络C.两端供电网络D.干线式网络参考答案：C5.参考答案：A6.在电力系统潮流计算中，广泛应用的数学模型是回路电流方程。

()A.正确B.错误参考答案：B7.下列属于电力系统基本要求的是()。

A.安全B.优质C.经济D.以上都正确参考答案：D8.电压降落是指线路两端的电压相量之差，此电压为相电压。

()A.正确B.错误参考答案：B9.衡量电能质量的指标有频率质量、电压质量和波形质量。

()A.正确B.错误参考答案：A10.C.相对角位移D.电压参考答案：C11.电压等级实质就是指用电设备和电力线路的额定电压。

()A.正确B.错误参考答案：A12.发电机不存在负序电源。

()A.正确B.错误参考答案：A13.电力系统频率的变化主要是由有功负荷变化引起的。

()A.正确B.错误参考答案：A14.由于生产、生活、气象等变化引起的负荷变动有很大的偶然性，周期很短。

()A.正确B.错误参考答案：B15.B.错误参考答案：A16.电力线路始末端实际运行电压与线路额定电压的差值称为电压调整。

()A.正确B.错误参考答案：B17.下列说法正确的是()。

A.小干扰稳定时，不一定大干扰下也稳定B.小干扰不稳定点，大干扰肯定不稳定C.干扰下稳定与否与干扰大小有关D.以上说法都正确参考答案：D18.大型工厂用电属于一级负荷。

()A.正确B.错误参考答案：B19.当加速面积等于减速面积时，系统()。
