2、打开电源，将控制面板上的电源搬到“ON”，接通电机。
3、试转，夹头转向与指示标相同。
4、装好上、下模具。
5、调整两轴距离：1）距离大时，以升降座调整2）距离小时，以微调螺帽调整。
6、校正上下模具之中心点，并固定下模座。
7、先以手动试车，完成后方可调整时间，以自动铆接。
8、操作中每30PCS自检一次，发现有不良立即停机，报告组长修正。
9、作业完成后，将控制面板上的电源搬到“OFF”处，并关闭电源。
制定：审核：批准：篇二：FH-PE3-SOP-011 铆钉机作业指导书深圳市富世达通讯有限公司机器作业指导书篇三：WI-SC11(铆钉机作业指导书)浙江九和五金制品有限公司篇四：铆接机保养作业指导书铆接机保养作业指导书一．维护类别和职责：1.日常维护，每班工作中或工作后，由操作人员进行。
2.一级技术保养，根据使用情况6个月到1年一次，由操作者维修人员进行。
3.二级技术保养，根据使用情况1年到2年一次，由维修人员进行。
二．一级保养内容：１.外保养a.擦拭机床身，应无黄斑、无油污。
b.配齐螺钉、螺母、标牌。
c.擦拭附件、清扫机床周围。
2.主轴a.清洗主轴表面。
b.检查调整主轴间隙。
3.工作台a.检查修光工作台毛刺、锈斑。
b.清洗油污。
4.润滑a.润滑系统完整，油路畅通、油标明亮、无泄漏。
b.检查油质、油量。
ｃ.清洗油滤网。
铆接通用作业指导书编制：刘家斌日期：2015-06-01 . 审核：.日期：. 批准：.日期：.铆接工艺规范1.适用范围本规范明确了零部件铆接设计的基本原则，为产品设计、工艺、质量等人员提供铆接工作依据，并未铆工提供铆接操作规范。
2.操作工艺指导2.1 抽芯拉铆钉拉铆钉是利用虎克定律原理，用拉铆钉专用设备将2个结合件夹紧后，将套入的环状套环的金属挤压并充满到带有多条环状沟槽的栓柱的凹槽内，使套环与栓柱严密结合的一种紧固方式。
2.1.1 抽芯拉铆钉分类根据芯轴是否封闭于钉体内分为封闭型拉钉和开口型拉钉，根据钉体形态拉钉分为平头拉钉和伞形拉钉，件下图2.1.2 铆钉安装前准备工作检查气压是否在工作气压范围内。
在工具接通气源前应先放气清洁气道内积尘和积水；检查气动铆枪，吸钉是否正常，试拉铆行程是否到位；枪咀规格、外型是否合适；检查工件安装孔尺寸、铆接厚度是否符合要求。
安装孔大小及枪咀尺寸必须选择正确。
孔径尺寸过大，会导致铆体部分发生剪切、脱落；不当的枪咀外型、枪咀尺寸，将导致铆接出现毛刺突出物。
2.1.3 铆钉安装将产品放置于操作台上，便于吸钉；手持拉钉枪柄部，打开气路阀门，对准产品、使钉芯尾部吸入枪咀。
注意工作台上不允许出现光钉杆等可以被吸入枪咀的异物，防止吸入后堵塞枪咀。
以铆接工件平面的垂直方向，将产品送入待铆接的工件孔中，铆钉帽檐贴紧工件孔的端面。
产品不允许倾斜插入，帽檐与工件表面不允许留间隙，否则导致铆接出现异常状态。
2.1.4拉铆完成后检测完成拉铆后，判断铆钉铆接状态正常与否：1.铆体起鼓均匀；2.钉头包覆完整；3.铆体帽檐紧贴工件无缝隙；4.孔内无毛刺异物带出。
确认拉铆钉帽檐与工件紧密贴合，保证周边无凸起；拉杆尾部必须要保留在铆钉体内，不得松动脱落；铆钉底部不能一边歪斜。
2.2 HUCK铆钉2.2.1 HUCK铆钉分类铆钉种类及实物图片见下表：铆钉种类BOM—R10—*2.2.2铆钉安装前准备工作1.要求每辆车开工前制作工作试件，工作试件需经过工艺、质检确认合格，并应有相应记录，工作试件保留时间1个月；2.操作人员应经过培训合格后方可上岗作业；3.在预组装作业、铆接作业时部件之间不应出现表面间隙；使用快速夹钳等来确保部件间的紧密度，预组装使用工装、快速夹钳固定时，要注意防止磕碰伤。
铆接机作业指导书篇一:铆接机保养作业指导书铆接机保养作业指导书一(维护类别和职责:1.日常维护，每班工作中或工作后，由操作人员进行。
2.一级技术保养，根据使用情况6个月到1年一次，由操作者维修人员进行。
3.二级技术保养，根据使用情况1年到2年一次，由维修人员进行。
二(一级保养内容:,.外保养a.擦拭机床身，应无黄斑、无油污。
b.配齐螺钉、螺母、标牌。
c.擦拭附件、清扫机床周围。
2.主轴a.清洗主轴表面。
b.检查调整主轴间隙。
3.工作台a.检查修光工作台毛刺、锈斑。
1b.清洗油污。
4.润滑a.润滑系统完整，油路畅通、油标明亮、无泄漏。
b.检查油质、油量。
;.清洗油滤网。
,.各部位加注润滑油。
5.电路,(清扫电动机、电气箱。
,(检查整理电器元件、开关按钮有无松动。
三(二级保养(除执行一级保养外)还应做好下列工作:1.主轴a.拆装检查主轴、升降花键轴、主轴内各轴承。
b.检查主轴修复调整或更换严重磨损零件。
2.油压,.拆装检查油压阀、换向阀。
,.检查更换或修复零件。
3.润滑,.检查油泵轴承、主轴。
,.检查清洗更换或修复磨损零件。
;.根据油质更换或加注润滑油。
4.电路电器,(拆装检查电动机轴承，更换或清洗加注油脂。
,(检2查修复或更换损坏电器元件。
c.电器符合设备完好要求。
篇二:通用铆接作业指导书篇三:关键工序(铆接)作业指导书附录A 铆接缺陷产生原因分析及缺陷检查表编制批准 2014年3月15日审核篇四:铆接机的操作规程铆接机的操作规程1、操作者必须熟悉铆接设备的一般结构及性能，具备使用铆接设备的基本技能，拥有使用该铆接机的资格。
2、开机前应检查设备的润滑系统是否有润滑油，润滑油滴出是否正常。
机械系统及安全防护装置是否齐全、完好，各运转部件及滑动面有无障碍物。
3、工作前先作空行程试运转，检查各按钮、开关等是否灵活可靠。
4、调整铆头与工件的高度时，调整后应锁紧工作台，并锁紧螺母。
每批产品铆接完工后，人员离开应挂行程牌。
机加工作业指导书特殊过程确认准则下料作业指导书焊接作业指导书铆焊、组装作业指导书机加工作业指导书1.目的：为规范机加工作业流程，有效控制机加工过程，确保产品合格，特制定本业务指导书。
2.范围：适用于制造部机加工作业。
3.内容3.1 机加工操作人员必须经过专业技术培训，经考核合格后，方可进行操作。
3.2 生产任务书的接受3.2.1 组长下达生产任务，提供设计图纸、工艺及安全作业要求。
3.2.2 确认所加工的产品名称，制号、加工生产数量，交货期、核实设计图纸编号，相关技术参数。
3.3 生产技术准备3.3.1 领取需加工的图纸、原料，认真核实技术要求。
3.3.2 对加工需要的计量器具进行校准，确保正常使用。
3.3.3 对机床状态进行检查，确保使用正常。
3.3.4 检查准备的相关记录。
3.4 加工过程3.4.1 严格按操作规程进行作业。
3.4.2机加工过程中，按图纸及技术要求进行过程检验，执行《生产过程检验规程》，操作人员填写《生产过程控制卡》，组长填写《过程产品检验记录》。
3.4.3 加工过程中如换人操作，必须经组长批准，并进行交接工作。
3.4.4 部件安装、卸下时，必须停车操作。
3.4.5 组长对产品加工进度进行组织控制，并协调解决加工过程中发现的技术问题。
认真填写《生产日报表》。
3.5 产品检验、入库3.5.1 部件加工完成后，操作人员应与图纸进行核实，自检合格后，报组长安排检验。
3.5.2 检验员(组长配合)对加工完成的产品进行检验，合格后进行标识，填写《过程产品检验记录》，做好防锈处理，防止磕碰拉毛（有条件的放在工作车上），定置摆放，由机加工班负责办理入库或转入下道工序（包括外协加工）。
3.5.3 对加工完成的成品，应通知品管部安排检验，并负责办理入库。
3.5.4 不良产品，按《不合格品控制程序》的要求，进行返工、返修和对不合格品进行处置。
返工、返修的产品，必须经检验员再次进行检验符合技术要求后，视为合格品。
铆装岗位1.适用范围：1.1铝产品筒体铆装岗位作业指导书使用于本公司件的铝及铝合金产品筒体铆装的工序。
2.编制依据：本指导书只要是依据产品图样、技术协议、国家及有关单位标准，并合本公司的具体情况。
为不断提高GIS筒体铆装水平，保证焊接质量。
根据我公司的设备定出该铆工岗位作业指导书。
3.筒体铆装按工序分为一装、二装。
一装主要装配筒体主法兰。
二装装配支管法兰及其它附件（包括吸附法兰、手孔法兰、观察孔座、接地座的等）。
3.1.筒体一装：筒体一装前要加工筒体两端焊接坡口（用手工方法或车床加工，注意按图纸不得将坡口加工错！）再清理装配焊接坡口处50mm范围的氧化皮及油污，包括筒体端头及法兰定位止口端面（此位置焊接时无法清理）。
使用不锈钢钢丝轮及丙酮清理。
3.1.1装配方法：按图要求装配主法兰时要分清楚内法兰还是外法兰（见后面附图）。
内法兰用内止口定位，外法兰用外止口定位。
对于翻边的筒体要矫正筒体的圆度在4mm以内，保证装配后与法兰定位止口间隙大小均匀。
主法兰与筒体有位置方向要求的需先在法兰、筒体上按图纸方向划线然后对线装配。
装配好后测量两法兰的尺寸保证焊接后的加工尺寸；测量两法兰相互平行度、垂直度小于1.5mm。
法兰止口与筒体外圆一周间隙均匀。
合格后点固，点固要求：板厚t8~10,相距200~250mm左右点固，点固点长度20～25mm；板厚t12~18相距300~350mm左右点固，点固点长度25～30mm；采用手工TIG点固在筒体外圆处。
3.2.筒体二装：筒体二装是在主法兰焊接后，按图纸要求先在平台上划线，要求划出主法兰的中心十字线（此工序必须注意筒体的纵焊缝位置方向）、平面加工线及看线。
对于中心十字线要分段划出，原则上仅划筒体两端约400长度及组装附件处的有效部位中心十字线。
划线、检查法兰余量。
若余量过大或过小需矫正法兰。
3.2.1翻边筒体（见附图）：按上面要求完序后，矫正翻边口的圆度及筒体鼓形，矫正时使用垫铁，垫铁采用铝板或铜板等软金属。
作业指导书拉铆作业目 次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1 班前准备 (5)2 开工准备 (5)3 工序控制 (7)4 铆接作业 (7)5. 设备故障处置 (12)6. 质量反馈处置 (13)7. 完工要求 (13)四、工装设备、检测器具及材料 (14)一、作业介绍作业地点：检修车间检修库。
适用范围：适用于铁路货车厂修拉铆作业。
上道作业：车辆预检作业。
下道作业：落车作业。
人员要求：本岗位作业须由车辆钳工、熔接工配合完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，熔接工还需持有《中华人民共和国特种作业操作证》，上岗人员须持证上岗。
作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；作业过程严格执行作业程序、标准并注意劳动安全；完工进行整理，清扫场地。
二、作业流程示意图三、作业程序、标准及示范1 班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2 开工准备2.1按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好。
发生异常情况时通知工长处理。
2.2检查工装设备2.2.1检查液压站如图3，检查拉铆枪如图4，状态是否良好。
图3图42.2.2 检查液压站2.2.2.1开工检查。
每次使用前要检查油箱中的液压油容量须符合要求。
2.2.2.2检查液压站的“拉伸”和“返回”压力是否调整到符合它的使用范围。
专用拉铆枪，最大拉伸压力39.3MPa（5700磅/平方英寸），最大的返回压力19.3 MPa（2800磅/平方英寸）。
2.2.2.3检查所有的气动及液压软管、电线、液压站，不得损坏及泄露。
如存在损坏及泄露等现象，不得接通电源使用，否则会导致严重的人身伤害。
2.2.2.4在将设备接通电源之前，要保证所有的气动、液压软管及电源插头、插座正确连接。
2.2.3检查拉铆枪及现车专用拉铆销组成2.2.3.1按照待铆的专用拉铆钉选择枪头。

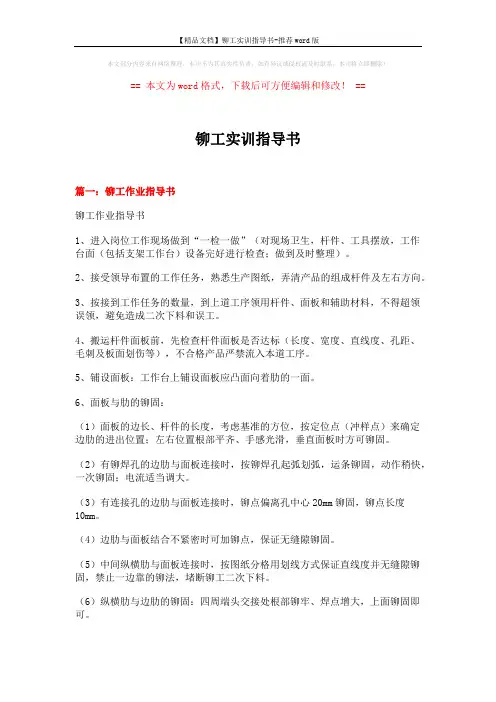

铆工作业指导书第一篇：铆工作业指导书铆工作业指导书1、进入岗位工作现场做到“一检一做”（对现场卫生，杆件、工具摆放，工作台面（包括支架工作台）设备完好进行检查；做到及时整理）。
2、接受领导布置的工作任务，熟悉生产图纸，弄清产品的组成杆件及左右方向。
3、按接到工作任务的数量，到上道工序领用杆件、面板和辅助材料，不得超领误领，避免造成二次下料和误工。
4、搬运杆件面板前，先检查杆件面板是否达标（长度、宽度、直线度、孔距、毛刺及板面划伤等），不合格产品严禁流入本道工序。
5、铺设面板：工作台上铺设面板应凸面向着肋的一面。
6、面板与肋的铆固：（1）面板的边长、杆件的长度，考虑基准的方位，按定位点（冲样点）来确定边肋的进出位置；左右位置根部平齐、手感光滑，垂直面板时方可铆固。
（2）有铆焊孔的边肋与面板连接时，按铆焊孔起弧划弧，运条铆固，动作稍快，一次铆固；电流适当调大。
（3）有连接孔的边肋与面板连接时，铆点偏离孔中心20mm铆固，铆点长度10mm。
（4）边肋与面板结合不紧密时可加铆点，保证无缝隙铆固。
（5）中间纵横肋与面板连接时，按图纸分格用划线方式保证直线度并无缝隙铆固，禁止一边靠的铆法，堵断铆工二次下料。
（6）纵横肋与边肋的铆固：四周端头交接处根部铆牢、焊点增大，上面铆固即可。
（7）变截、折弯角度复杂的面板与肋的铆固：放料时长度测量准确，找好基准点，用角度样板划线方可操作。
7、铆固成型后按标准自检，做到不合格产品不从自己手中产出，并写上操作人标记，摆放工件时按“一整四不”的要求做到位。
8、当天工作结束后做到“二清一打扫”。
河南天维钢品有限公司2010年11月7日第二篇：铆工修理厂”三个一”活动复习题（铆工）一、必知必会题1、本岗位的岗位责任制是什么？1.岗位描述负责车辆车体及部件的修理、装配的铆接工作。
2.职责2.1严格执行有关的技术标准、工作标准。
持证上岗。
2.2工作前按规定穿戴好劳保用品，工作中必须听从指挥，遵守劳动纪律和操作规程。
作业指导书拉铆作业目 次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1 班前准备 (5)2 开工准备 (5)3 工序控制 (7)4 铆接作业 (7)5. 设备故障处置 (12)6. 质量反馈处置 (13)7. 完工要求 (13)四、工装设备、检测器具及材料 (14)一、作业介绍作业地点：检修车间检修库。
适用范围：适用于铁路货车厂修拉铆作业。
上道作业：车辆预检作业。
下道作业：落车作业。
人员要求：本岗位作业须由车辆钳工、熔接工配合完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，熔接工还需持有《中华人民共和国特种作业操作证》，上岗人员须持证上岗。
作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；作业过程严格执行作业程序、标准并注意劳动安全；完工进行整理，清扫场地。
二、作业流程示意图三、作业程序、标准及示范1 班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2 开工准备2.1按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好。
发生异常情况时通知工长处理。
2.2检查工装设备2.2.1检查液压站如图3，检查拉铆枪如图4，状态是否良好。
图3图42.2.2 检查液压站2.2.2.1开工检查。
每次使用前要检查油箱中的液压油容量须符合要求。
2.2.2.2检查液压站的“拉伸”和“返回”压力是否调整到符合它的使用范围。
专用拉铆枪，最大拉伸压力39.3MPa（5700磅/平方英寸），最大的返回压力19.3 MPa（2800磅/平方英寸）。
2.2.2.3检查所有的气动及液压软管、电线、液压站，不得损坏及泄露。
如存在损坏及泄露等现象，不得接通电源使用，否则会导致严重的人身伤害。
2.2.2.4在将设备接通电源之前，要保证所有的气动、液压软管及电源插头、插座正确连接。
2.2.3检查拉铆枪及现车专用拉铆销组成2.2.3.1按照待铆的专用拉铆钉选择枪头。

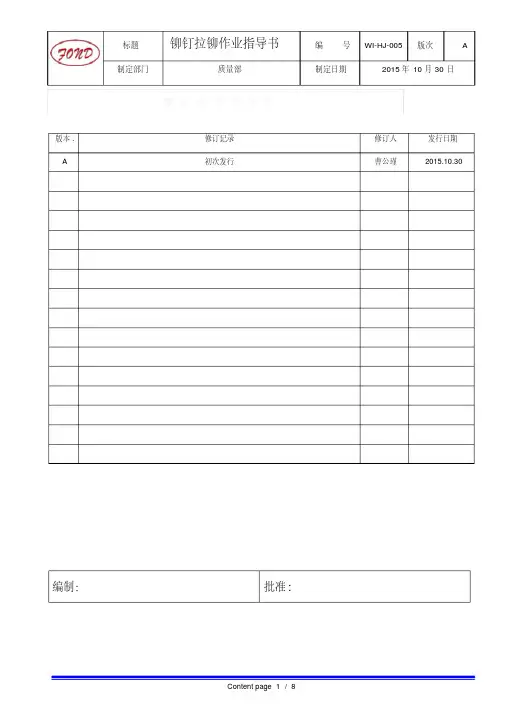

版本. 修订记录修订人发行日期A 初次发行曹公瑾2015.10.30 编制：批准:目录1.0 Purpose目的 (3)2.0Scope范围 (3)3.0 Responsibility 职责 (3)4.0 Definition定义 (3)5.0 Procedure程序 (3)5.1安全 (3)5.2 工具保养 (3)5.3零件孔的要求 (3)5.4 操作规范 (3)5.5 件与件的铆接 (5)5.6结构型不合格铆钉的返修方法 (7)5.7紧固型不合格铆钉的返修方法 (8)6.0 Flow流程 (8)7.0 Reference相关文件 (8)8.0 Record 记录 (8)1.0 Purpose目的为使操作人员安全正确的掌握及使用气动拉钉枪。
2.0 Scope范围适用于SWEET系列气动拉钉枪。
3.0 Responsibility 职责无。
4.0 Definition定义无。
5.0 Procedure程序5.1安全5.1.1 操作员工的安全A 操作时应站在稳定的位置B 切勿对着人员开动工具C 注意不要被铆钉断杆划伤D 移动工具时应将手移开扳机手柄，以免无意中开动工具5.1.2 铆枪的安全A 不要超过设计范围（见后面技术参数表）的使用；B 铆枪的拆卸应由训练有素的人员按照规定的方法进行C 工作气源的压力不超过7barD 工具使用压缩空气的最佳压力为 5.5barE 拆装工具时，必须断开气源F 确保气路畅通，气阀不被堵塞和遮挡5.2 工具保养A 工具的维护应由指定人员进行，除非经过良好的培训，工具的操作者无需对工具进行维修，工具应定期检查损坏情况和性能状况。
B 每天使用前应进行保养，如果供气系统未安装油雾器，应在工具进气口滴入几滴润滑油进行润滑。
C 检查是否漏气，如果气管及接头损坏应予更换。
D 检查枪嘴总成与铆钉是否匹配。
E 检查真空阀60是否调节正确足以将铆钉吸住。
5.3零件孔的要求A 在拉铆前先看一下零件孔的直径是否与图纸要求的铆钉相符。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==铆工实训指导书篇一：铆工作业指导书铆工作业指导书1、进入岗位工作现场做到“一检一做”（对现场卫生，杆件、工具摆放，工作台面（包括支架工作台）设备完好进行检查；做到及时整理）。
2、接受领导布置的工作任务，熟悉生产图纸，弄清产品的组成杆件及左右方向。
3、按接到工作任务的数量，到上道工序领用杆件、面板和辅助材料，不得超领误领，避免造成二次下料和误工。
4、搬运杆件面板前，先检查杆件面板是否达标（长度、宽度、直线度、孔距、毛刺及板面划伤等），不合格产品严禁流入本道工序。
5、铺设面板：工作台上铺设面板应凸面向着肋的一面。
6、面板与肋的铆固：（1）面板的边长、杆件的长度，考虑基准的方位，按定位点（冲样点）来确定边肋的进出位置；左右位置根部平齐、手感光滑，垂直面板时方可铆固。
（2）有铆焊孔的边肋与面板连接时，按铆焊孔起弧划弧，运条铆固，动作稍快，一次铆固；电流适当调大。
（3）有连接孔的边肋与面板连接时，铆点偏离孔中心20mm铆固，铆点长度10mm。
（4）边肋与面板结合不紧密时可加铆点，保证无缝隙铆固。
（5）中间纵横肋与面板连接时，按图纸分格用划线方式保证直线度并无缝隙铆固，禁止一边靠的铆法，堵断铆工二次下料。
（6）纵横肋与边肋的铆固：四周端头交接处根部铆牢、焊点增大，上面铆固即可。
（7）变截、折弯角度复杂的面板与肋的铆固：放料时长度测量准确，找好基准点，用角度样板划线方可操作。
7、铆固成型后按标准自检，做到不合格产品不从自己手中产出，并写上操作人标记，摆放工件时按“一整四不”的要求做到位。
8、当天工作结束后做到“二清一打扫”。
河南天维钢品有限公司 201X年11月7日篇二：结构件铆工检验指导书结构件铆工检验手册1.基本要求1.1必须熟悉本工序的工艺规程及“气割下料质量要求”，“液压支架结构件制造技术条件MT/T587-1996”技术标准，了解本工序应检工件的图纸、工艺，并应具备结构件下料和电焊工的基本知识。
作业指导书制动圆销拉铆销组装目次一、作业介绍 (1)二、作业流程示意图 (2)三、作业程序、标准及示范 (3)1.作业准备 (3)2.组装前检查 (3)3.基础制动圆销、拉铆销组装 (3)4.基础制动圆销开口销、拉铆销套环组装 (4)5.圆孔圆销垫片焊固 (6)6.信息处置 (7)7.完工整理 (7)四、工装设备、检测器具及材料 (8)五、附件 (9)1.作业定置示意图 (9)一、作业介绍1．作业地点：外制动班组制动圆销拉铆销组装工位。
2．适用范围：适用于铁路货车厂修制动圆销拉铆销组装作业。
3．上道工序：杠杆拉杆组装、闸调器组装检修。
4．下道工序：落成作业。
5．人员及工种要求：经培训合格并持《铁路岗位培训合格证书》的制动钳工。
6．作业要点：6.1扁孔圆销扁开口销组装后，圆销窜动量须为2-10mm。
6.2圆销垫片焊固后窜动量须为1-3mm。
二、作业流程示意图三、作业程序、标准及示范1.作业准备1.1穿戴劳保用品。
每班开工前按规定穿戴好劳动保护用品，如图1、图2所示。
1.2参加点名会。
每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。
1.3确认设备、样板工具状态。
按照本文“四、工装设备、检测器具及材料”目录范围，确认本工位所使用工具齐全。
2.组装前检查2.1检查确认圆销、拉铆销配送数量、型号、规格、材质符合要求。
圆销规格见附件1。
2.2 2010年9月以后制造的各型通用货车制动缸前、后杠杆与闸调器及上拉杆，制动缸后杠杆与制动缸后支点座，闸调器与控制杠杆，手制动拉杆与链蹄环，手制动动滑轮、定滑轮等部位采用拉铆销。
2.3非拉铆车辆制动缸前杠杆与制动缸推杆､前杠杆与手制动链､上拉杆与游动杠杆之间采用圆销､垫圈和开口销连接｡其余圆销连接的部位采用扁孔圆销和扁开口销连接｡3.基础制动圆销、拉铆销组装3.1扁孔圆销组装3.1.1在扁孔圆销销孔上部至圆销帽之间均匀涂抹89D制动缸润滑脂｡3.1.2双手调整组装配件,使配件组装销孔同心,将扁孔圆销由上向下装入，用手转动圆销无阻力｡3.1.3安装圆销遇到阻力时,轻轻晃动组装配件,使得圆销组装到位,不得使用强力敲击圆销,强力组装｡3.1.4使用塞尺对圆销孔与圆销配合间隙进行测量,3mm塞尺通过时超限,超限时检查圆销磨耗与组装孔磨耗,对磨耗过限配件进行更换，如图3所示。
第一步领取样品和技术通知单
由车间技术员或主任下发技术通知单或样板。
第二步准备工具
打开气泵后，准备好钏钉.拉钏枪.工件等。
第三步组装拉钏
根据技术通知单或样板要求，把要拉钏的工件对照样板方向结构进行拉接。
第四步检蛰
拉钏完毕后，检查加钉是否平整，无毛刺，牢固等，再由车间技术员或主任进行确认后，批量生产.
工作注意事项：
1.工作前仔细检查所使用的各种工具：大小锤、平锤、冲子及其它承受锤击之工具顶部有无毛刺及伤痕，
2.锤把是否有裂纹痕迹，安装是否结实。
3.各种承受锤击之工具顶部严禁在淬火情况下使用。
4.工作中，在使用油压机、磨擦压力机、刨边机、剪板机等设备时，应先检查设备运转是否正常，并严格遵守该设备安全操作规程。
5.用行车翻工作物时，工作人员必须离开危险区域，
6.所用吊具必须事先认真检查，并必须严格遵守行车起重安全操作规程。
7.加热后的材料要定点存放。
8.搬动时要用滴水试验等方法，视其冷却后方可用手搬动，防止烫伤。
9.装挪工件时，若孔不对也不准用手探试，必须用尖顶穿杆找正，然后穿钉。
10.打冲子时，在冲子穿出的方向不准站人。
11.远距离扔热挪钉时，要注意四周有无交叉作业的其他工人。
为防止行人通过，应在工作现埸周围设置围栏和警示牌。
12.接抑钉的人要在侧面接。
13.捻钉及捻缝时，必须戴好防护眼镜；打大锤时，不准戴手套。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==压铆作业指导书篇一：压铆工序作业指导书 A版安徽德力森电器有限公司Anhui DeLiSen Electrical Co., Ltd.安徽德力森电器有限公司安徽德力森电器有限公司安徽德力森电器有限公司篇二：压铆作业操作规范1.目的为确保压铆作业人员和设备的安全，特拟定安全操作规程。
2.适用范围适用公司现所有的压铆设备。
3.术语和定义无 4.职责与权限4.1操作员：认真阅读作业指导书，按规定内容严格操作。
4.2各组长：监督操作员正确操作机台。
5.信息输入无6.信息输出无7.工作说明7.1压铆机应有专人经常保养和操作。
7.2压铆作业人员必须经过专业部门的培训，考试合格并取得合格证后，放可独立操作。
7.3压铆前按规定穿戴好劳动防护用品，空运转检查设备无异常后，方可进行操作。
7.4在上滑板和各定位轴均未在原点的状态时，运行回原点程序。
7.5在改变可变下模的开口时，不允许有任何料与下模接触。
7.6正确选择压铆模具，上，下模紧固位置要正确，安装上，下模操作时防止外伤。
7.7压铆时不准在上，下模之间放杂物和工量具。
7.8压铆机发生异常立即切断电源,停在操作,通知有关人员及时排除故障。
7.9完工后,切断电源,清理工作场地。
8.附件及相关表单8.1《压铆作业指导书》 8.2《设备保养记录表》 8.3《压铆培训资料》 8.4《压铆培训记录》弗兰德机密，未经许可不得扩散篇三：压铆作业指导书1.1版06.05.16doc文件编号：JGGS/GY－02－03－03 版本：1.2冲床模具压铆作业指导书编制：审核：批准：发布日期：201X年月日实施日期：201X年月日许继电气结构公司冲床模具压铆作业指导书一、目的：为了科学地提高产品档次，明确各档次产品对压铆的要求，为压铆工序提供加工方法的指导，为设计人员提供设计的指导。
空压铆钉机操作作业指导书
为了保障机器及操作人员正确使用本机，各操作人员使用本机操作时，严格遵守下列操作规程：
1、整理好机台，将被加工工件摆放有序。
2、打开电源，将控制面板上的电源搬到“ON”，接通电机。
3、试转，夹头转向与指示标相同。
4、装好上、下模具。
5、调整两轴距离：
1）距离大时，以升降座调整
2）距离小时，以微调螺帽调整。
6、校正上下模具之中心点，并固定下模座。
7、先以手动试车，完成后方可调整时间，以自动铆接。
8、操作中每30PCS自检一次，发现有不良立即停机，报告组长修正。
9、作业完成后，将控制面板上的电源搬到“OFF”处，并关闭电源。
所谓的铆接作业是利用材料的塑性变形、2个以上的部品的机器的结合。
TEC大仁事业所中、主要用锤、铆接机器等的机器将金属板(铁板等)和金属柱进行结合、不进行加热。
1.在铆接中使用的机器的种类和特征。
1）铝镁合金式铆器 一般的称为铆接机器、将锤用任意的物品进行押下进行 加压、用机器进行铆接。
铆接的痕迹美、铆接寸法容易管理。
现在所说的铆接使用这个机器已成为常识但是依据铆接头的长度、主轴的径能够作业出来的部品形状因有制约、这是难 点 。
因此、铆接后有必要进行弯曲等工夫。
2)锤式铆器 一般的称为铆器、可变马达的转动力、设定冲程及加压力后用机器进行铆接。
每个时间的锤子的上下次数因设定不同、作业批量间很容易发生不平衡。
还有、因锤的尖端形状铆接的痕迹是不同（通常是菊花状），普通铆接（铆接后不用任何加工的铆接）以外的用途是不合适的。
3）手铆接（锤或是锤 在机器上不能够铆接时进行手铆接。
因依据印象进行作业所 ＋铆接头） 以铆接的强度、寸法等的不平衡性会变大。
还有、误打击其它的地方而引起损坏的现象是很容易发生的。
因在量产部品中禁止出现这个问题所以作业时请注意。
4）其它①空压冲压 ②油压冲压 ③气压锤 ④气压凿孔2.铆接方法和形状.用途（铆接机器中的铆接）在这里、前面讲述了铆接机器的种类、下面说明在铆接机器中的铆接方法。
1） 普通铆接一般的使用方法。
（铆接后不做任何加工）铆接痕迹根据铆接头有中央凸出的部品（BF机种）和平的部品（BR机种）2种类。
铆接部的径大时、淬火品取得中心线是普通的。
2)面一致铆接 和相对应的部品密着时使用。
使用平铆接头（BR机种）。
关于板材有必要适度的倒角、安排时的确认很重要。
3）柱外周铆接 板的重要两面有必要柱、轴时使用。
使用外周铆接头（BC机种）。
铆接侧的长度有制约。
4）轴外周铆接 当铆接事先达到寸法精度的轴时使用。
使用外周铆接头（BC机种）。
铆接侧的长度有制约。
5）轴铆接 铆接后寸法不重视为重要寸法时使用。
第一步领取样品和技术通知单
由车间技术员或主任下发技术通知单或样板。
第二步准备工具
打开气泵后，准备好钏钉.拉钏枪.工件等。
第三步组装拉钏
根据技术通知单或样板要求，把要拉钏的工件对照样板方向结构进行拉接。
第四步检蛰
拉钏完毕后，检查加钉是否平整，无毛刺，牢固等，再由车间技术员或主任进行确认后，批量生产.
工作注意事项：
1.工作前仔细检查所使用的各种工具：大小锤、平锤、冲子及其它承受锤击之工具顶部有无毛刺及伤痕，
2.锤把是否有裂纹痕迹，安装是否结实。
3.各种承受锤击之工具顶部严禁在淬火情况下使用。
4.工作中，在使用油压机、磨擦压力机、刨边机、剪板机等设备时，应先检查设备运转是否正常，并严格遵守该设备安全操作规程。
5.用行车翻工作物时，工作人员必须离开危险区域，
6.所用吊具必须事先认真检查，并必须严格遵守行车起重安全操作规程。
7.加热后的材料要定点存放。
8.搬动时要用滴水试验等方法，视其冷却后方可用手搬动，防止烫伤。
9.装挪工件时，若孔不对也不准用手探试，必须用尖顶穿杆找正，然后穿钉。
10.打冲子时，在冲子穿出的方向不准站人。
11.远距离扔热挪钉时，要注意四周有无交叉作业的其他工人。
为防止行人通过，应在工作现埸周围设置围栏和警示牌。
12.接抑钉的人要在侧面接。
13.捻钉及捻缝时，必须戴好防护眼镜；打大锤时，不准戴手套。
