Dell电脑拆装图解-XPS1330
准备工作：警告：在开始任何阶段的操作之前，请了解产品指南中的以下安全说明注意：小心拿取部件、卡件。不要触摸部件或者插卡部件连接部分。拿取插卡部件时应持拿边缘部分或者金属固定支架。拿取如CPU类部件时应拿部件
边缘，不要碰触到针脚部分。注意：只有经过认证的技术人员才能维修您的计算机。任何未经DELL授权的维修所造成的损坏将不被认可在保修范围内。注意：当断开连接线时，施力在连接头或者推拉卡扣上，不要直接拉扯线缆。部分线缆会带有锁定扣的接头；对于拔出这样的线缆，需要先打开锁定扣。当拉开连接头时，保持平稳对齐，避免损坏连接针。在连接电缆之前，请确保两个连接头的朝向正确并对齐。注意：为避免损坏计算机，请在开始拆装计算机内部组件之前执行以下步骤。1.确保工作表面平整和整洁，以防止刮伤计算机外壳。
2.关闭计算机电源。请参阅关闭计算机电源。
3.如果计算机连接到一个坞站
设备，将它取下。参阅有关坞站设备的说明。注意：断开网络连线，首先将线
缆从计算机上断开，然后再与网络设备断开4.从计算机上断开电话线或者网线5.关闭显示屏并反转计算机放置在一个平滑的工作台上注意：为避免对系统板
造成损坏，必须在维修计算机之前从电池槽中取出电池6.将计算机以及周边设
备从插线板上取下
1 battery
2 battery-bay release latch

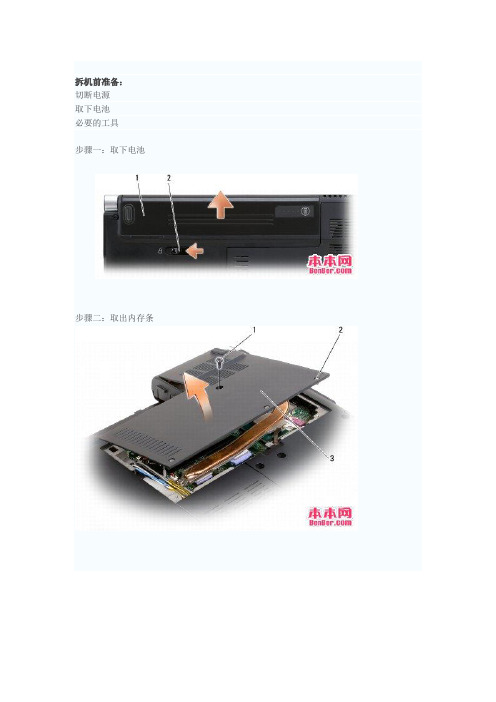

7. 移除电池a.找到位于计算机底部的电池释放锁 b.将电池从电池槽中移除
8. 按电源按钮以导去系统板上的残留电量移除或更换内存注意：如果有一个内存模块安装
在插槽2，在移除它之前需要先移除插槽1的内存模块1.参考准备工作章节2. 反转计算机，找到3个外壳螺丝(M2.5 X 5 mm )，并移除模块盖板。
1 M2.5 x 5-mm 螺丝
2 外壳螺丝（3）
3模块盖板
注意：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
3.用指尖小心地将内存模块插槽两端的固定夹张开，直至模块弹起
4.从插槽中移除内存模块
1 内存插槽
2 固定夹
3 内存模块
注意：为防止静电损害，请使用接地腕带或不时触摸未上漆的金属表面（例如计算机背面的连接器）以导去身上的静电。
4.将模块边缘连接部分的槽口与连接插槽中的卡舌对准。
5.将模块以45度角平稳地滑入插槽，并向下
转动模块直至其卡入到位。如果未听到咔嗒声，请卸下内存模块并重新安装。
a
注意：如 果内存模块安装不正确，计算机可能无法正常引导,
1 卡舌
2 槽口
移除硬盘1.参考准备工作章节 2.反转计算机3.移除M3 x 3-mm 螺丝4.将硬盘从插槽 中滑出
注意：当硬盘驱动器未安装在计算机中时， 请将其存放在保护性防静电包 装中。有关详情，请 准备工作章节 2.反转计算机，移除固定中央控制板的两个
M2 x 3-mm 螺丝也不显示指示此故障的错误信息。
参阅计算机附带的安全信息中的“防止静电损害”。
中央控制板及铰链护盖 1.参考
I 2
3.再次反转计算机正面朝上，尽可能的打
开显示屏（最大只能打开至140度）4.将铰链护盖从计算机两边取下
1中央控制板2铰链护盖
5.慢慢向上掀开中央控制板，移除与主板的连接线缆注意：在掀开中央控制板时请加倍小心,
与控制板的连接线非常脆弱
1 中央控制板
a
6. 移除键盘 （请参考 移除键盘 章节）
7.用指尖向前推动锁定卡扣，并移除中央控制板线
缆
1 线缆卡扣
2 中央控制板线缆
移除键盘 1.参考准备工作章节.2.移除中央控制板及铰链保护盖
（请参阅 移除中央控 制板及铰链护盖） 3.移除键盘上部的两个 M2 x 2-mm 螺丝 注意：键盘的键帽容易损坏和脱 落，更换它们也比较费时。卸下和拿取键盘时，请小心操作
4.小心的将键盘向计算机后部滑
岀 注意：在移除和拿取键盘时请加倍小心，防止刮伤显示屏
2 键盘 4 键盘连接线缆
5 塑料固定棒 5.提起系统板上固定键盘连接线缆的塑料棒，移除键盘 1 M2 x 2-mm 螺丝
3 键盘卡扣
