戴尔N4010拆机详细图解

戴尔dell N4010拆机示意图先来了解一下此型号机子的具体配置信息看完配置之后再看一下各个接口的作用指示灯的含义下面进入正题。

第一拆电池，看图拿掉电池之后拆内存。

先把黄圈位置螺丝拧掉，盖子打开就可以看到内存了接下来就拆光驱，把图示黄圈的螺丝拧掉就可以拔掉光驱了拿掉光驱之后接下来就可以拆键盘了。

N4010键盘有点难拆，掌握好技巧其实也挺简单先把图示两颗螺丝旋掉，之后拿一个镊子大小的塑料棒（因为铁质的会刮伤笔记本），N4010的键盘位置有三个卡扣，先翘起一边这样就可以拿起键盘。

注意键盘和主板连接的排线拿掉键盘之后我们就可以拆C壳了，下面这个就是C壳了先把机子反过来，旋掉图示螺丝，有一颗已经旋掉了。

剩下其他的都要旋掉之后在反过去，拆掉C壳和主板连接的排线，记得不要用力，排线卡扣比较脆弱之后拿塑料棒往这个位置撬起图中用的螺丝刀，不建议螺丝刀，这样很容易划伤或者刮伤笔记本外壳拿掉C壳之后就看到主板了拿掉C壳之后，那我们就可以拆屏了。

先旋掉图示的螺丝，还有连接主板的屏线还有屏轴左右两边的螺丝之后就可以往上把屏拿掉下来就把屏也拆解一下。

先把图示屏的外壳用手指往外轻轻掰，基本上都是卡扣再拆屏，旋掉图示螺丝抬起屏，拔掉屏线再下来就拆主板了，先把VGA连接线拿掉,旋掉上面的螺丝和拿掉卡扣就可以了之后就拿掉风扇，如果风扇灰尘太多了也可以自己处理，旋掉图示螺丝，拔掉和主板的接口就可以拿下接下来就拆主板了先拔掉喇叭和电源线之后旋掉图示螺丝就可以拿起主板了拿掉主板之后就很简单了。

下面直接上图。

拆散热器，CPU等拆CPU的时候得先用一字螺丝刀把图示按钮转180度。

之后才可以拿起CPU硬盘的话旋掉两颗螺丝就可以拆掉了最后附上一些故障排除参考资料PSA1000-0231Failure in Interval Timer in mode XX.PSA+2000-0231PSA1000-0232The RTC did not generate periodic ticks.PSA+2000-0232PSA1000-0233The RTC’Seconds‘register is not updating.PSA+2000-0233PSA1000-0234Timeout waiting for RTC update flag to set.PSA+2000-0234PSA1000-0235PM timer1had wrong time period.Expected(d),Actual(d).PSA1000-0241Error enabling A20gate.PSA+2000-0241PSA1000-0242No interrupt detected for IRQ XX–(Name of Interrupt).PSA+2000-0242PSA1000-0312Keyboard test timed out waiting for keyboard response. PSA+2000-0313Error detecting internal touch pad or pointing stick.PSA1000-0321Unable to detect LCD.PSA+2000-0321PSA1000-0322Error accessing the LCD inverter.PSA+2000-0322PSA1000-0326LCD inverter error,unable to turn lamp ON/OFF.PSA+2000-0326PSA+1000-0331No video adapter found.PSA1000-0332Video memory failed.PSA1000-0333Graphics test timed out waiting for keyboard response.PSA+2000-0333PSA1000-0334User reported that graphics patterns were not displayed correctly. PSA+2000-0334PSA+1000-0411Hardware Detect Error–(s)not detected.PSA+1000-0412Hardware Detect Error–Auxiliary LCD cable not detected. PSA+1000-0413Detect Error–LCD cable not detected.PSA+1000-0414Hardware Detect Error–Inverter cable not detected.END。

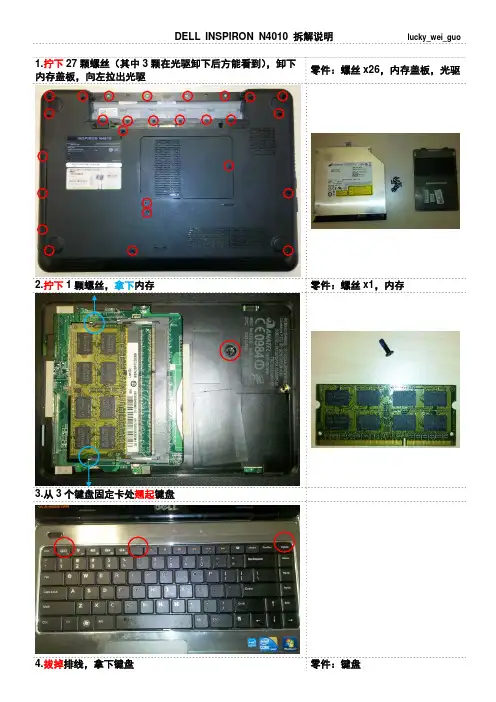

DELL INSPIRON N4010 拆解说明 lucky_wei_guo
1.拧下27颗螺丝（其中3颗在光驱卸下后方能看到），卸下
零件：螺丝x26，内存盖板，光驱内存盖板，向左拉出光驱
2.拧下1颗螺丝，拿下内存零件：螺丝x1，内存
3.从3个键盘固定卡处翘起键盘
4.拔掉排线，拿下键盘零件：键盘
5.用翘片沿C2壳四周翘起C2壳，拿下C2壳零件：C2壳
6.拔掉显示排线，拧下5颗螺丝，拿下屏幕零件：螺丝x4，屏幕
7.拿下C1壳零件：C1壳
8.拔出4处连接线，拧下11颗螺丝，提起连接处，拿下主板零件：螺丝x11，主板
9.拿下散热风扇，看到吓人的散热口！（纯属感慨图）零件：散热扇
10.拧下2颗螺丝，卸下硬盘零件：螺丝x2, 硬盘(WD黑盘）
11.拧下7颗螺丝，卸下散热器，方便大家清洗散热口，装
零件：散热器
回的时候最好重新涂抹CPU散热胶
12.拧下3颗螺丝，卸下网络/VGA模块零件：螺丝x3，网络/VGA模块
13.拧下5颗螺丝，音频/WIFI模块（WIFI模块可单独卸下）零件：螺丝x5，音频/WIFI模块
拆解完毕！。

戴尔笔记本清理灰尘详细拆解清理教程使用笔记本的人都知道，不管我们平时再怎么小心翼翼，还是会有灰尘进到笔记本里面，而这些可恶的灰尘及的多了，势必对我们笔记本电脑的运行，散热会产生严重的阻碍作用，一旦严重，我们的笔记本就很容易被损坏，今天，使用戴尔笔记本的人有福了，小编将分步骤解释如何为戴尔笔记本电脑清灰。

戴尔笔记本清理灰尘详细拆解清理教程dell笔记本清灰解析拆机之前的准备：十字螺丝刀一把(只要一把哦)拆机翘片一个(可用电话卡之类的硬卡片代替)吹风机一只(用嘴吹容易悲剧)纸巾若干。

拆机前大家最好把自己身上的静电放掉哦~击穿主板可不是闹着玩的!第一步相当简单了卸掉电池拆掉内存仓盖板小白都会吧不详细说了。

大家注意要把拆下来的螺丝放好，免得悲剧了。

第二步拆内存条了搬开内存两边的卡扣内存会弹开45度角然后就可以取下了这里大家可以注意下内存的金手指是看得见的待会装的时候有一小部分暴露在外是正常现象，不像台式机那样看不见金手指的。

下一步是拆光驱拆开这个螺丝就能抽出光驱了别的机子也大都这样接下来就是拆D面的螺丝了这位叔叔正在操作的这个底面称作笔记本的D面拆掉这面的所有螺丝包括隐藏在胶垫小下面的螺丝(共隐藏有6个)右下角的四个螺丝是固定硬盘的所以这四个螺丝和别的螺丝是不一样的拆下来要注意区别螺丝全部卸完后咱们把机子大反转，开始拆键盘咯~键盘所在的这个面被称为C面哦。

仔细观察发现键盘顶端有四个卡扣，用小工具，还应该备一把一字螺丝刀的一边向屏幕方向顶，把里面的小舌头顶进去，同时可以用撬片轻撬向上掀键盘，这个过程的确有些麻烦的。

大家要有耐心慢慢来。

把四个卡口都搞送后别急着拔键盘。

键盘下面可连着排线呢直接一拔就费了大家要小心向右上方扳起黑色的排线卡扣就能卸下键盘排线。

这个面上有5个螺丝拆完5个螺丝就能拆下C面了接下来当然就是拆C面咯~一只手可以扣着那个大孔，这时C面连接处会有缝隙直接用拆机翘片插进去，划一遍就能扳开C面了向左拔可以取下硬盘~接着把蓝牙模块直接卸下来两个线扣一个是喇叭一个是读卡器指甲扣着两端很容易就拔下来了显示屏的排线这里就别拽着蓝色的条了怕断可以直接捏住黑色的两端拔就能取下来了，清灰拆主板不用拆显示屏的上次有机油为了清灰把显示器都拆了直接拔了这个线就不用拆显示器了接下来把这里的USB接口线拆了两手扣住推就行然后就能拆主板了将主板上的螺丝卸下之后手指插在两个板卡之间向上扳使其分开(两个板卡之间有插座连接) 然后就能拿起主板了(大家要记着主板螺丝是在哪个位置哦待会装的时候别搞错了发生多螺丝少螺丝就是在这一里)取下主板后机子头重脚轻了把她放一边吧如果这里面有些灰的话用准备的餐巾纸擦擦注意一定不要把水搞进去哦~好了只要清灰的朋友看这里了这是我前两天清灰的时候拍的散热器连在主板上没事卸下风扇上的几个螺丝可以把风扇拆开(旁边的风扇供电要拔下来才能拆下风扇哦)拆下风扇你就会发现这个上面恶心死了，一年基本上就有这么多灰了，这时候可以先用纸巾把灰块弄掉然后用吹风机吹吧。

戴尔DELL N4050拆机图解
个人认为戴尔N4050M4040这连个型号设计的很失败，具体大家百度就可以了，特别是M4040。

下面还是进入正题
N4050M4040拆机的方法是一样的，因为他们只是配置不同，外观设计，整体布局都是一样的。

先了解一下外观
依次是：电源指示灯、硬盘灯、充电指示灯、无线网卡指示灯
好像颜色就只有红、黑
工具：
1：塑料撬棒 2.十字螺丝刀 3.一字螺丝刀4.小十字螺丝刀
这个机子设计有点不一样，内存在键盘下面，拆掉键盘才能加内存先从背面着手，，拆电池
拿掉电池之后，不用着急去背面的螺丝，可以先拆键盘。

用一字螺丝刀或者塑料撬棒顶4个圆圈位置卡扣，往里顶
拿掉键盘就可以看到内存了
接下来是光驱，蓝色圈那里其实有两枚螺丝，一枚是黑色，一枚是白色，装回去的时候一定要注意位置，白色比黑色的要短
拿掉光驱之后就拆C壳了，8颗螺丝去掉
去电源排线和触摸板排线
3颗螺丝
接下来就一目了然了。

想拆哪个都很简单。

END。

戴尔N4010拆机详细图解1、准备一台N4010本本。

2、准备拆机工具:一把小十字螺丝刀，一块弹吉它用的拨片、一卷纸、一把小刷子，同时还可准备一枝顶级的导热硅脂，到时给电脑清理完灰尘后就可以顺便给电脑换上新硅脂了。

3、首先把电池拿掉，接着把内存盖拆下来，同时把内存盖下面的那个螺丝拧下来；然后紧接着把背面所有的螺丝都拧掉；最后拿掉光驱，把光驱下面的三个螺丝也拧掉；这样电脑D面的工作就完成了。

在此提醒大家要特别注意把螺丝进行归类，可以把背面（D面）拧下来的螺丝堆在一边，把内部拧下来的螺丝堆在另一边，把它们分开放以免到时搞混了。

4、把屏幕完全打开后开始拆键盘，这是拆机最难的地方，注意这里最好用塑料拨片来拆，不要用刀等硬物，否则可能会使自己心爱的笔记本掉漆的！键盘处有三个卡扣，电源按扭下面一个，中间一个，最右边一个。

最右边有一个1cm左右的缝隙，把拨片插下去，然后往右划动，这样就可以把右边的卡扣解开，然后往左划动解开中间的卡扣和最左边的卡扣，这样键盘就可以翻转过来了。

解完卡扣后千万注意不可大力的把键盘提起来，要先把键盘排线拆掉后，才能完全把键盘提出来。

划卡扣时要细心点，千万别用力过猛。

5、拆键盘和笔记本正面（C面）。

拔掉键盘下主机连接键盘的排线后就能把键盘完全拿出来，然后拆掉键盘下其余三根排线就可以进行C面的拆除工作。

首先把三个固定排线的扣子都往上扣起，这样排线就都可以拔出来了！排线拔出后，就开始进行拆正面（C面）面板的工作，这块面板四周都有卡扣，在正面三个指示灯处可能有缝隙，把拨片或刀片插到里面轻轻往上橇，橇开一边后顺势往四边橇就可以拆开此面板，注意不可用力过猛！6、拆掉屏幕。

看图片，第一步：拧掉屏幕左下角的那个地线螺丝，装机时注意不要把别的螺线拧到这里来。

第二步：拆掉风扇右边的屏幕排线，可以直接拉住那根黑色的带子稍微用力往上提起就可以拔出来。

第三步是拔掉右边无线网卡上的那两根天线，它们只是扣在上面，所以直接拔起就行，安装时要注意扣紧。

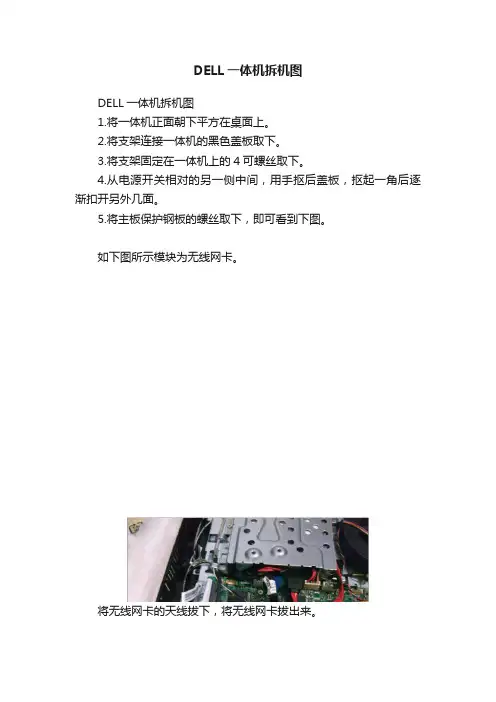

DELL一体机拆机图
DELL一体机拆机图
1.将一体机正面朝下平方在桌面上。

2.将支架连接一体机的黑色盖板取下。

3.将支架固定在一体机上的4可螺丝取下。

4.从电源开关相对的另一侧中间，用手抠后盖板，抠起一角后逐渐扣开另外几面。

5.将主板保护钢板的螺丝取下，即可看到下图。

如下图所示模块为无线网卡。

将无线网卡的天线拔下，将无线网卡拔出来。

用绝缘胶布包裹天线，防止短路。

并置于其他卡线口上，将天线卡住。

无线网卡贴上所属主机序列号，返回公司。

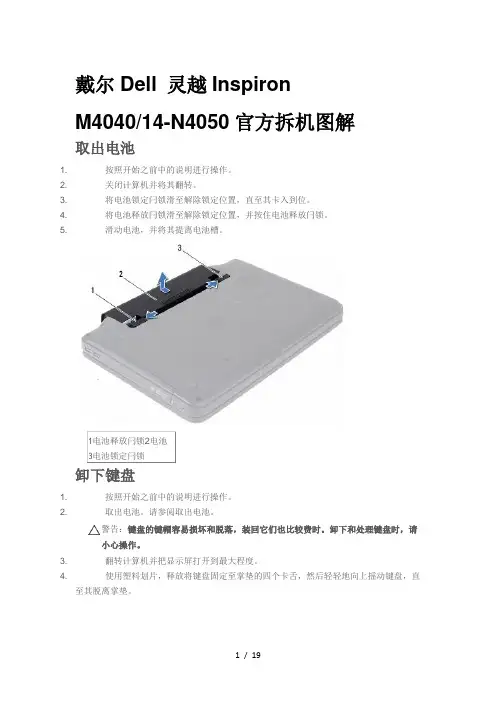

戴尔Dell 灵越InspironM4040/14-N4050官方拆机图解取出电池1. 按照开始之前中的说明进行操作。

2. 关闭计算机并将其翻转。

3. 将电池锁定闩锁滑至解除锁定位置，直至其卡入到位。

4. 将电池释放闩锁滑至解除锁定位置，并按住电池释放闩锁。

5. 滑动电池，并将其提离电池槽。

1 电池释放闩锁2电池3 电池锁定闩锁卸下键盘1. 按照开始之前中的说明进行操作。

2. 取出电池。

请参阅取出电池。

警告：键盘的键帽容易损坏和脱落，装回它们也比较费时。

卸下和处理键盘时，请小心操作。

3. 翻转计算机并把显示屏打开到最大程度。

4. 使用塑料划片，释放将键盘固定至掌垫的四个卡舌，然后轻轻地向上摇动键盘，直至其脱离掌垫。

1 塑料划片2卡舌（4 个）3 键盘警告：卸下和处理键盘时，请格外小心。

否则，可能导致刮伤显示屏面板。

5. 请握住键盘朝显示屏方向移动，切勿硬拉键盘。

6. 提起将键盘电缆固定至系统板连接器的连接器闩锁，然后拔下键盘电缆。

7. 将键盘提离计算机。

1 键盘电缆2键盘卸下内存模块1. 按照开始之前中的说明进行操作。

2. 取出电池。

请参阅取出电池。

3. 卸下键盘。

请参阅卸下键盘。

警告：为避免损坏内存模块连接器，请勿使用工具来拨开内存模块固定夹。

4. 请用指尖小心拨开内存模块连接器两端的固定夹，直至模块弹起。

5. 从内存模块连接器中卸下内存模块。

1 内存模块连接器2固定夹（2 个）3 内存模块卸下光盘驱动器1. 按照开始之前中的说明进行操作。

2. 取出电池。

请参阅取出电池。

3. 卸下键盘。

请参阅卸下键盘。

4. 拧下将光盘驱动器固定至计算机基座的螺钉。

5. 使用塑料划片，推动光盘驱动器上的槽口，以将其从光盘驱动器卡盒中释放。

6. 将光盘驱动器滑出光盘驱动器卡盒。

1 塑料划片2 螺钉3 光盘驱动器4槽口卸下掌垫部件1. 按照开始之前中的说明进行操作。

2. 取出电池。

请参阅取出电池。

3. 拧下将掌垫部件固定至计算机基座的八颗螺钉。

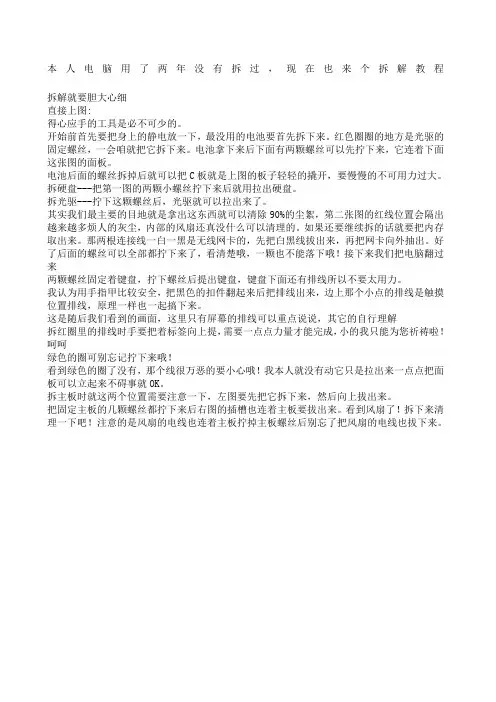

本人电脑用了两年没有拆过，现在也来个拆解教程拆解就要胆大心细直接上图:得心应手的工具是必不可少的。

开始前首先要把身上的静电放一下，最没用的电池要首先拆下来。

红色圈圈的地方是光驱的固定螺丝，一会咱就把它拆下来。

电池拿下来后下面有两颗螺丝可以先拧下来，它连着下面这张图的面板。

电池后面的螺丝拆掉后就可以把C板就是上图的板子轻轻的撬开，要慢慢的不可用力过大。

拆硬盘---把第一图的两颗小螺丝拧下来后就用拉出硬盘。

拆光驱---拧下这颗螺丝后，光驱就可以拉出来了。

其实我们最主要的目地就是拿出这东西就可以清除90%的尘絮，第二张图的红线位置会隔出越来越多烦人的灰尘，内部的风扇还真没什么可以清理的。

如果还要继续拆的话就要把内存取出来。

那两根连接线一白一黑是无线网卡的，先把白黑线拔出来，再把网卡向外抽出。

好了后面的螺丝可以全部都拧下来了，看清楚哦，一颗也不能落下哦！接下来我们把电脑翻过来两颗螺丝固定着键盘，拧下螺丝后提出键盘，键盘下面还有排线所以不要太用力。

我认为用手指甲比较安全，把黑色的扣件翻起来后把排线出来，边上那个小点的排线是触摸位置排线，原理一样也一起搞下来。

这是随后我们看到的画面，这里只有屏幕的排线可以重点说说，其它的自行理解拆红圈里的排线时手要把着标签向上提，需要一点点力量才能完成，小的我只能为您祈祷啦！呵呵绿色的圈可别忘记拧下来哦！看到绿色的圈了没有，那个线很万恶的要小心哦！我本人就没有动它只是拉出来一点点把面板可以立起来不碍事就OK。

拆主板时就这两个位置需要注意一下，左图要先把它拆下来，然后向上拔出来。

把固定主板的几颗螺丝都拧下来后右图的插槽也连着主板要拔出来。

看到风扇了！拆下来清理一下吧！注意的是风扇的电线也连着主板拧掉主板螺丝后别忘了把风扇的电线也拔下来。

戴尔Dell-灵越inspiron 1564 （酷睿i5）笔记本拆机步骤深度拆解本人非专业电脑维修人员，从事低压电器维修，自用笔记本电脑出现运行缓慢、散热器出风口出风量明显减小，怀疑为散热器运行异常所致，大胆将笔记本拆解开检查，清理了散热器，处理了运行异常故障。

将拆机步骤图文讲解如下，供同型号用户参考维修使用。

、关机、切断电源、取下电池，打开后盖板。

如下图:可看到内存条、硬盘仓、无线网模块及内置电池等。

用木质、塑料等非金属材质工具将内置电池抠出、将笔记本整块后盖板固定螺丝拆下，刻录光驱便可轻松拉出来三、将装电池处的键盘上盖固定螺丝取下，电脑翻过来，开始取键盘打开屏幕取下键盘边框（卡扣结构，用薄刀片等可翘起），键盘边框取下后可以看到键盘固定螺丝（共三颗）如下图，键盘 F 古 ■ Pg up End 「「〒-・ * - — Home PgDn键盘靠近触摸键盘一侧为三个插入固定卡扣，同时也是DELL设计的防水键盘导水槽。

键盘拆下后注意还有键盘连接排要拆下防水键盘拆下后的笔记本，如下图四、开始拆键盘下盖板。

先将笔记本翻转，由笔记本后盖板处拆下无线网卡(WLAN )连接线，将两根连接线拆出，如下图：再将触摸键盘连接排拆开完成以上步骤就可按下图所示取下键盘下盖板了五、开始拆散热器，散热器可完全拆解开来，如下图:六、开始拆下主板。

首先拆开主板上连接的各种接口插件，光驱接口插接件、USP和话筒耳机插接件、左扬声器插接件、麦克风插接件等。

由笔记本后盖板将硬盘仓松开拆下拧下主板固定螺丝，将主板取下，下图为主板翻转后正面图片取下散热架及导热铜条（一体的）CPU模块以上图文均为本人制作，仅供大家拆机查阅，转做他用一切后果与本人无关，敬请谅解。

其实拆卸液晶屏是个很简单的事情，自己动动手就很容易搞
定啦。

液晶屏拆卸步骤：
找到橡胶垫的位置准备拆下他们
拆下橡胶垫再卸下里面的螺丝
拆屏框，也就是我们常说的B壳，这个一定要用巧劲，慢慢的一点一点的拆出。

另外注意，拆屏框的时候注意屏钩。

拆下屏框以后就剩下最后简单的处理了。

这个时候屏幕大体就出现在你眼前了。

注意看左图中，红色圈圈的位置。

这里的螺丝都要拆掉。

屏幕从屏轴上脱离下来以后。

就容易多了。

最后，拔掉屏线和高压灯管线。

大功告成。

换上新屏? 一切搞定。

戴尔笔记本N4010笔记本如何清灰
戴尔笔记本N4010笔记本想要清灰，该怎么办呢，那么戴尔笔记本N4010笔记本如何清灰的呢，下面是店铺收集整理的戴尔笔记本N4010笔记本如何清灰，希望对大家有帮助~~
戴尔笔记本N4010笔记本清灰的方法
好了，闲话不多说，工具准备好，开工上图：来张正面照!
再来张背面照!
先把底部D壳的螺丝全拆卸下来，然后回到C壳，这个时候，请注意看键盘F1处的卡扣，无损拆卸，就是用塑料起子按下去，然后再把键盘挑起来，另外一端也有一个卡扣，同理!
打开键盘后，可以把光驱拆卸，把散热装置，包括风扇一起拆卸下来!怎么拆?!这个一看就明白，哪个螺丝要打，很明显的，这里不啰嗦了!打开键盘是关键所在!能打开键盘，拆卸就会了一半吧!
接着主板拆掉螺丝后，也可以拿下来了，注意看喇叭在主板左右两侧，长条型的，喇叭取下来了，用万用表打到二极管档，用两个表笔对测喇叭2个引线，结果阻值是无穷大，结论喇叭烧坏了，新喇叭对测阻值只有10欧左右，须更换喇叭!
接下来，再细拆，把塑料风扇也要拆下来清灰，要清理彻底，这个是必须的!大家请看看散热铜管通风处灰尘杂物不是一般的厚吧!呵呵，像层棉袄啊，想想，假如你的电脑这样，热量能发散出去吗?!经验告诉我2,3年没清理的电脑基本就是这个状况!所以本本还是要保养的!
来张更清晰的，看看我们需要迫切处理掉的“棉袄”
清理灰尘，更换喇叭后，用亮洁清洁剂帮它抹了几遍，是不是很清秀了?!正常开机，熟悉的WIN7启动画面，电脑很健康了，呵呵!。
