戴尔DELL Vostro 14 3000series笔记本电脑拆机

戴尔DELL-Vostro-14-3000series笔记本电脑拆机戴尔DELL Vostro 14 3000series笔记本电脑拆机别人的笔记本，早上开机黑屏，并且会嘀嘀响8声，每响8声停一下继续循环响。

查了下资料说是显示屏问题，外接一个显示器测试能正常开机显示，拔掉外接显示器再开机就不行，由于之前测试的时候能正常开启过一次，所以显示器应该没彻底坏，可能是线路接触不良，故拆机折腾一下看能否抢救回来。

本次拆机由于时间比较匆忙，所以基本上都是拆开了才补拍的图片。

不墨迹了直接上图，笔记本型号戴尔DELL Vostro 14 3000series ↓1.把笔记本翻过来，先把电源、电池给拔掉，拆掉D面上所有的螺丝↓2.把光驱拔出来，再把D面那个小点的塑料板撬下来后就可以看到硬盘、内存条和无线网卡，一样全都拆下来，看还有没有螺丝，有的话也都拆下来。

↓3.然后拆键盘：从右上方缝隙那里撬，撬上方超过一半多一点后，把右边的撬开一点，接着撬上边，一直撬到左上角.再继续撬开左边，然后从下边那里往屏幕前推，可以先推右下角一点点，自己把握力度和方向。

注意键盘底下连着排线，不要用力过猛直接把键盘扯开，撬开后把键盘里翻过来就可以看到排线了，把灰色塑料片往上轻撬就可以把排线拿下来，其他排线也一样。

OK已拆掉键盘。

如图↓4.拿掉键盘后就看到整个C面了，拆掉白色面板上的排线和螺丝：↓5.好!咋们可以开工撬C面了：沿着C面和D 面的缝隙撬，注意拆开C面的时候，VGA接口那里可能会卡一下，用东西撬开一点才好拿开C 面。

拿开C面后即可看到主板，风扇上面淡黄色的排线应该就是连接显示屏的。

哥重新拔插一下所有的排线后再把键盘拼回去开机，问题还是依旧，看来没什么卵用。

↓如果你要换风扇或者上硅脂的话，就继续把主板上的螺丝和排线都拆下来，把主板翻过来就可以看到背面的散热管、风扇的螺丝了↓6.好戏后头，折腾了这么久还是没效果，实在是有点对不住机主，看来只能拆屏幕了。

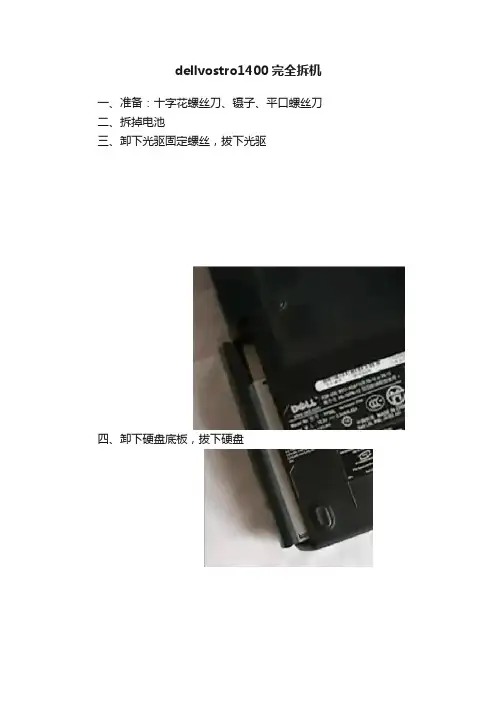

dellvostro1400完全拆机
一、准备：十字花螺丝刀、镊子、平口螺丝刀
二、拆掉电池
三、卸下光驱固定螺丝，拔下光驱
四、卸下硬盘底板，拔下硬盘
五、卸下底板螺丝(CPU和内存底板不用拆)
1、卸下电池盖螺丝(3个)
2、卸下网线螺丝(2个，在背面，左右各1个)
3、卸下底板螺丝，2个浅槽，14个深槽
六、卸下前面面板
1、卸下按钮带桥
2、卸下键盘
(1)、卸下键盘上的2个螺丝
(2)、向上提拉，抽出键盘
(3)、翻起蓝色压条，拔掉键盘连接线
3、卸下屏幕连接线
4、卸下模块连接线(2个)
5、卸下无线模块
(1)、卸下带桥下面音量调节面板旁边的螺丝，卸下音量调节面板
(2)拔下连接在无线模块上的两根天线，一黑一白
(3)卸下天线旁边的螺丝(3个，带有P字符)
(4)重新放好音量调节面板(不上螺丝)和天线(不按上，只压在金属卡上)
七、拔下正面面板和屏幕
八、卸下主板
1、拔下模块连接线(3个)
2、卸下内存底板
3、卸下modem螺丝
4、拔下modem
5、卸下蓝牙模块
6、拆掉主板上所有带▲符号的螺丝(7个，分为3种)
7、拔掉主板
九、卸下风扇上的3个螺丝，拆下风扇，清理灰尘。

夏日炎炎，清理一下自己的爱机吧，刚才花了30多分钟把机器清理了一下，灰尘那个真多啊！
废话少说，来个直接的，准备小号十字花，平口螺丝刀各一个，冲洗一下手，去去静电，开始了！
先取下电池，键盘螺钉有2个，其中有一个要把内存盖打开后才看得见。

其他的很简单，就不多说了，只是
要注意硬盘螺丝短一些，要单独放。

看看光驱、硬盘、内存吧
然后卸掉键盘，键盘有3个卡位，分别在F1，F6和PrntScr键上方，把卡片按进去，然后用平口螺丝刀一撬就起来了，取下排线，就可以拿下来了
接下来就是卸掉C面板了，这个没什么技巧，主要是拧掉5个螺钉后记得要把触摸板排线和电源开关排线先拔掉。

拔电源开关排线时要注意了，它的卡位跟其他不一样的，其它卡位都是
往一边扳开，而电源开关卡位是往上拔，然后再拿掉排线。

然后顺着C、D面板之间的缝隙，用牙签或者指甲转一圈，就OK了。

卸掉C面板后，就是主板了
这一步共有3个螺钉，然后就是屏幕排线和喇叭排线了
现在就开始大扫除吧！
最后说明一下，拆卸、安装的过程中，要仔细，力道不能太大，排线不能忘了拔下就使劲拽，那样的话你就杯具了，^_^
安装的时候也一样，不要装完了，还多出来个神马东东哈

戴尔笔记本清理灰尘详细拆解清理教程使用笔记本的人都知道，不管我们平时再怎么小心翼翼，还是会有灰尘进到笔记本里面，而这些可恶的灰尘及的多了，势必对我们笔记本电脑的运行，散热会产生严重的阻碍作用，一旦严重，我们的笔记本就很容易被损坏，今天，使用戴尔笔记本的人有福了，小编将分步骤解释如何为戴尔笔记本电脑清灰。

戴尔笔记本清理灰尘详细拆解清理教程dell笔记本清灰解析拆机之前的准备：十字螺丝刀一把(只要一把哦)拆机翘片一个(可用电话卡之类的硬卡片代替)吹风机一只(用嘴吹容易悲剧)纸巾若干。

拆机前大家最好把自己身上的静电放掉哦~击穿主板可不是闹着玩的!第一步相当简单了卸掉电池拆掉内存仓盖板小白都会吧不详细说了。

大家注意要把拆下来的螺丝放好，免得悲剧了。

第二步拆内存条了搬开内存两边的卡扣内存会弹开45度角然后就可以取下了这里大家可以注意下内存的金手指是看得见的待会装的时候有一小部分暴露在外是正常现象，不像台式机那样看不见金手指的。

下一步是拆光驱拆开这个螺丝就能抽出光驱了别的机子也大都这样接下来就是拆D面的螺丝了这位叔叔正在操作的这个底面称作笔记本的D面拆掉这面的所有螺丝包括隐藏在胶垫小下面的螺丝(共隐藏有6个)右下角的四个螺丝是固定硬盘的所以这四个螺丝和别的螺丝是不一样的拆下来要注意区别螺丝全部卸完后咱们把机子大反转，开始拆键盘咯~键盘所在的这个面被称为C面哦。

仔细观察发现键盘顶端有四个卡扣，用小工具，还应该备一把一字螺丝刀的一边向屏幕方向顶，把里面的小舌头顶进去，同时可以用撬片轻撬向上掀键盘，这个过程的确有些麻烦的。

大家要有耐心慢慢来。

把四个卡口都搞送后别急着拔键盘。

键盘下面可连着排线呢直接一拔就费了大家要小心向右上方扳起黑色的排线卡扣就能卸下键盘排线。

这个面上有5个螺丝拆完5个螺丝就能拆下C面了接下来当然就是拆C面咯~一只手可以扣着那个大孔，这时C面连接处会有缝隙直接用拆机翘片插进去，划一遍就能扳开C面了向左拔可以取下硬盘~接着把蓝牙模块直接卸下来两个线扣一个是喇叭一个是读卡器指甲扣着两端很容易就拔下来了显示屏的排线这里就别拽着蓝色的条了怕断可以直接捏住黑色的两端拔就能取下来了，清灰拆主板不用拆显示屏的上次有机油为了清灰把显示器都拆了直接拔了这个线就不用拆显示器了接下来把这里的USB接口线拆了两手扣住推就行然后就能拆主板了将主板上的螺丝卸下之后手指插在两个板卡之间向上扳使其分开(两个板卡之间有插座连接) 然后就能拿起主板了(大家要记着主板螺丝是在哪个位置哦待会装的时候别搞错了发生多螺丝少螺丝就是在这一里)取下主板后机子头重脚轻了把她放一边吧如果这里面有些灰的话用准备的餐巾纸擦擦注意一定不要把水搞进去哦~好了只要清灰的朋友看这里了这是我前两天清灰的时候拍的散热器连在主板上没事卸下风扇上的几个螺丝可以把风扇拆开(旁边的风扇供电要拔下来才能拆下风扇哦)拆下风扇你就会发现这个上面恶心死了，一年基本上就有这么多灰了，这时候可以先用纸巾把灰块弄掉然后用吹风机吹吧。

戴尔笔记本拆装图解〔Dell Inspiron 1440 〕一、卸下电池：1. 请关闭电脑并拔出所有连接线缆2. 将电脑翻转过来。

3. 将电池释放闩锁滑动到打开位置。

4. 将电池滑出，然后将其从电池槽中提出。

二、卸下硬盘驱动器：1、取出电池。

警告：当硬盘驱动器未安装在电脑中时，请将其存放在保护性防静电包装中〔请参阅电脑附带的安全说明中的防止静电损害〕。

2、拧下将硬盘驱动器部件固定到电脑基座的两颗螺钉。

3、将硬盘驱动器部件从硬盘驱动器凹槽中滑出。

1 螺钉 (2)2 硬盘驱动器部件4、拧下将硬盘驱动器挡板固定至硬盘驱动器的两颗螺钉。

5、卸下硬盘驱动器。

1 硬盘驱动器挡板2 螺钉 (2)三、卸下光盘驱动器：1、取出电池。

2、拧下将光盘驱动器固定到电脑基座的螺钉。

3、用塑料划片推动槽口，以便从光盘驱动器托架中卸下光盘驱动器。

4、将光盘驱动器滑出光盘驱动器托架。

1 光盘驱动器2 螺钉3 槽口4 塑料划片四、卸下模块护盖：1、取出电池。

2、拧下将模块护盖固定到电脑基座的螺钉。

3、将护盖以一定的角度提离电脑〔如图中所示〕。

1 模块护盖卡舌 (4)2 模块护盖3 螺钉五、卸下内存模块：1、取出电池〔请参阅取出电池〕。

2、卸下模块护盖〔请参阅卸下模块护盖〕。

警告：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。

3、用指尖小心地将内存模块连接器两端的固定夹张开，直至模块弹起。

4、从内存模块连接器卸下内存模块。

1 内存模块连接器2 固定夹 (2)3 内存模块六、卸下无线小型插卡：1、取出电池。

2、卸下模块护盖。

3、从小型插卡上拔下天线电缆。

1 小型插卡2 螺钉3 天线电缆连接器 (2)5、拧下将小型插卡固定到系统板连接器的螺钉。

6、将小型插卡从系统板连接器中提出。

七、卸下中心控制护盖：1、取出电池。

2、翻转电脑使其正面朝上，然后将显示屏打开到最大程度。

警告：卸下中心控制护盖时请格外小心。

此护盖极易损坏。

戴尔电脑拆机教程操作方法
注意：拆机有一定风险，请谨慎操作。

如果不熟悉电脑硬件拆解，请不要私自拆卸电脑。

1. 关闭电脑并断开所有外部电源，将电脑放在一个稳定平整的桌面上。

2. 打开电脑箱体，通常有两种方式：
a. 有些电脑需要使用螺丝刀将箱体外壳上的螺丝拧松，然后轻轻抬起箱体面板。

b. 另一些电脑仅需按下或拉开侧板的快捷开关即可打开箱体。

3. 将所有电缆和数据线连接从电脑主板上拔出。

4. 拆卸原有的硬件：
a. 解锁所有内存模块并轻轻抽出。

b. 对于独立显卡，需要解开连接GPU散热器的固定螺钉和任何电源连接。

然后拔掉连接GPU和主板之间的PCI-E插槽。

5. 更换或升级电脑硬件：
a. 将新硬件的插槽对准主板上对应的插槽，然后安装和连接所有所需电源和数据线。

b. 将新的内存条对准插口，轻轻插入并按下直到插口上的扣环自动锁住内存条。

6. 检查所有连接线都已正确连接，关闭电脑的箱体和固定螺丝。

7. 重新连接电源线，按下电脑开机按钮，确认硬件安装无误并能正常工作。

拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

另外一种固定方式是用卡榫，这时就要用手沿着边缘慢慢抠开。

DELL一体机拆机图
DELL一体机拆机图
1.将一体机正面朝下平方在桌面上。

2.将支架连接一体机的黑色盖板取下。

3.将支架固定在一体机上的4可螺丝取下。

4.从电源开关相对的另一侧中间，用手抠后盖板，抠起一角后逐渐扣开另外几面。

5.将主板保护钢板的螺丝取下，即可看到下图。

如下图所示模块为无线网卡。

将无线网卡的天线拔下，将无线网卡拔出来。

用绝缘胶布包裹天线，防止短路。

并置于其他卡线口上，将天线卡住。

无线网卡贴上所属主机序列号，返回公司。

戴尔笔记本拆机图解教程
戴尔笔记本拆机图解教程
怎么拆戴尔笔记本换风扇，首先将笔记本电池去掉，在拧掉所有螺丝，然后抽掉硬盘和光驱。

下面是店铺整理的戴尔笔记本拆机图解教程，欢迎来参考！
1、首先，先将开关想右移动取掉电池，在拧掉所有螺丝，抽出硬盘，如图。

2、拧掉螺丝，然后种子拆键盘。

3、用撬杠或者一字螺丝刀把卡扣顶进去键盘就出来啦，然后拔掉键盘下边的线，这样键盘就去掉啦。

4、用螺丝刀拧掉用红圈圈的螺丝以及拔出红圈圈的线，然后用撬杠或者一字螺丝刀撬开。

如图所示：
5、用螺丝刀拧掉用红圈圈的'螺丝以及线这样板子就拆掉啦，然后用螺丝刀拧掉用红圈圈的螺丝以及红圈圈的风扇线。

这样就可以把风扇换掉啦。

【戴尔笔记本拆机图解教程】。

戴尔D E L L V o s t r o14 3000s e r i e s笔记本电脑拆机(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除戴尔DELL Vostro 14 3000series笔记本电脑拆机别人的笔记本，早上开机黑屏，并且会嘀嘀响8声，每响8声停一下继续循环响。

查了下资料说是显示屏问题，外接一个显示器测试能正常开机显示，拔掉外接显示器再开机就不行，由于之前测试的时候能正常开启过一次，所以显示器应该没彻底坏，可能是线路接触不良，故拆机折腾一下看能否抢救回来。

本次拆机由于时间比较匆忙，所以基本上都是拆开了才补拍的图片。

不墨迹了直接上图，笔记本型号戴尔DELL Vostro 14 3000series ↓1.把笔记本翻过来，先把电源、电池给拔掉，拆掉D面上所有的螺丝↓2.把光驱拔出来，再把D面那个小点的塑料板撬下来后就可以看到硬盘、内存条和无线网卡，一样全都拆下来，看还有没有螺丝，有的话也都拆下来。

↓3.然后拆键盘：从右上方缝隙那里撬，撬上方超过一半多一点后，把右边的撬开一点，接着撬上边，一直撬到左上角.再继续撬开左边，然后从下边那里往屏幕前推，可以先推右下角一点点，自己把握力度和方向。

注意键盘底下连着排线，不要用力过猛直接把键盘扯开，撬开后把键盘里翻过来就可以看到排线了，把灰色塑料片往上轻撬就可以把排线拿下来，其他排线也一样。

OK已拆掉键盘。

如图↓4.拿掉键盘后就看到整个C面了，拆掉白色面板上的排线和螺丝：↓5.好!咋们可以开工撬C面了：沿着C面和D面的缝隙撬，注意拆开C面的时候，VGA接口那里可能会卡一下，用东西撬开一点才好拿开C面。

拿开C 面后即可看到主板，风扇上面淡黄色的排线应该就是连接显示屏的。

哥重新拔插一下所有的排线后再把键盘拼回去开机，问题还是依旧，看来没什么卵用。

↓如果你要换风扇或者上硅脂的话，就继续把主板上的螺丝和排线都拆下来，把主板翻过来就可以看到背面的散热管、风扇的螺丝了↓6.好戏后头，折腾了这么久还是没效果，实在是有点对不住机主，看来只能拆屏幕了。
