给排水施工图例 RUSER redacted on the night of December 17,2020附录Ⅳ 给排水工程图常用图例(摘自GB/T50106-2001)管道类别应以汉语拼音字母表示1.管道图例序号名称图例备注1生活给水管2热水给水管3热水回水管4中水给水管5循环给水管6循环回水管7热媒给水管8热媒回水管9蒸汽管10凝结水管11废水管可与中水源水管合用12压力废水管13通气管14污水管15压力污水管16雨水管17压力雨水管18膨胀管19保温管20多孔管21地沟管22防护套管(续表)序号名称图例备注23管道立管X:管道类别L:立管1:编号24伴热管25空调凝结水管26排水明沟27排水暗沟注:分区管道用加注角标方式表示,如J1、J2、RJ1、RJ2、……2.管道附件序号名称图例备注1套管伸缩器2方形伸缩器3刚性防水套管4柔性防水套管5波纹管6可曲挠橡胶接头7管道固定支架8管道滑动支架9立管检查口(续表)序名称图例备注号10清扫口11通气帽12雨水斗13排水漏斗14圆形地漏通用。
如果为无水封,地漏应加存水弯15方形地漏16自动冲洗水箱17挡墩18减压孔板把水压减小19Y形除污器、过滤阀,是输送管道系统不可缺少的作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤,只要将可拆卸的滤筒取出20毛发聚集器21防回流污染止回阀市政管道与给水管连接处给水与消防管连接处防止回流污染22吸气阀重力差压式工作原理,只吸气不排气开启水头(负压值)低补气灵敏合多层和高层建筑排水要求;静音无声操作,自动可取代辅助通气管道和器具通气管3.管道连接序号名称图例备注1法兰连接在管道上焊接的圈然后又用螺钉固结起来中间加个密封垫2承插连接把管子塞进去利用水压把锥形密封圈往外排挤然后最后密封(续表)序号名称图例备注3活接头像螺钉一样有丝纹可以拧开4管堵5法兰堵盖6弯折管表示管道向后及向下弯转90°7三通连接8四通连接9盲板主要把管子堵起来作用也叫蒙板10管道丁字上接从管道上端接出支管11管道丁字下接12管道交叉在下方和后面的管道应断开4.管件序号名称图例备注1偏心异径管2异径管3乙字管4喇叭口5转动接头6短管分铁墨短管法兰短管丝纹短管(续表)序号名称图例备注7存水弯8弯头9正三通10斜三通11正四通12斜四通13浴盆排水件5.阀门序号名称图例备注闸板阀用于隔离1闸阀2角阀3三通阀4四通阀5截止阀截止阀一般用于压力流量控制6电动阀7液动阀8气动阀9减压阀左侧为高压端(续表)序号名称图例备注10旋塞阀11底阀底阀主要应用于水泵等处理浆液的机械设备,通常底阀会被安装在水泵水下吸管的底端,来防止浆液回流球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
建筑给水排水、图线建筑给水排水常用线型图例表。
、比例建筑给水排水专业制图常用的比例表。
详图1: 50、1: 30、1:20、1:10、 1:5、1:2、1: 1、2:1平面图中管道标高标注法(2) 平面图中,沟渠标高应按下图的方式标注平面图中沟渠标高标注法((3) 剖面图中,管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法(4)、轴测图中,L2.65三、标咼的标注1、 室内工程应标注相对标高;室外工程宜标注绝对标高, 一致。
2、 压力管道应标注中心标高;重力流管道和沟渠宜标注管 后第二位。
3、 标高的标注方法应符合下列规定:(1) 平面图中,管道标高应按下图中的方式标注;当无绝对标咼资料时,可标注相对标咼,但应总图专业 (沟)内底标高。
标高单位以 m 计时,可注写到小数点 ,20380 3,3.22 56 CN9主0匸9 15&20"~SZ_ 8.00 -------- ^7停泵水位(最高水位)昴泵水位晟低水位> 3<;------------4. -------------10.W(5)建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm2、 管径的表达方式应符合下列规定:(1) 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以工程直径 DX 壁厚表示; (2) 无缝钢管、焊接钢管(直缝或螺旋缝)等管材,管径宜以外径 DX 壁厚表示;(3) 钢管、薄壁不锈钢管等管材,管径宜以公称 Dw 表示; (4) 建筑给水排水塑料管材,管径宜以外径 dn 表示; (5) 钢筋混凝土(或混凝土)管,管径宜以内径 d 表示;(6) 复合管、结构壁塑料管等管材,管径应按产品标准的方法表示;(7) 当设计中均采用公称直径 DN 表示管径时,应有公称直径 DN 与相应产品规格对照表。
水制图标准图集图例关于批准《总图制图标准》等四本制图标准为国家标准的通知计标〔1987〕966号根据原国家建委(81)建发设字第546号文的通知,由城乡建设环境保护部会同有关部门对《建筑制图标准》GBJ1—73分专业进行了修订,并完成了总图等四个部分的修订工作。
经有关部门会审,现将修订后的《总图制图标准》GBJ103—87、《建筑制图标准》GBJ104—87、《建筑结构制图标准》GBJ105—87和《给水排水制图标准》GBJ106—87批准为国家标准,自一九八八年一月一日起施行,原《建筑制图标准》GBJ1—73中的有关部分同时废止。
该四本标准由城乡建设环境保护部管理,其具体解释等工作由中国建筑标准设计研究所负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年六月十七日修订说明本标准系根据原国家建委(81)建发设字第546号文的通知,由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。
本标准是在原《建筑制图标准》GBJ1—73的基础上,分专业进行编写,对原标准的给水排水专业内容进行补充和修改而成的。
本标准在编制过程中,广泛搜集了有关资料,认真总结了我国的实践经验,结合我国实际情况,积极采用了国际标准,在广泛征求了全国有关设计、施工、科研、高等院校等单位意见的基础上,最后经有关部门会审定稿。
本标准共分四章及一个附录,主要内容有:总则、一般规定、图例、图样画法等。
本标准应与《房屋建筑制图统一标准》配套使用。
在执行本标准过程中,希望各单位结合工程实践,认真总结经验,注意积累资料,如发现需要修改和补充之处,请将意见和资料寄交我部中国建筑标准设计研究所,以便修订时参考。
城乡建设环境保护部1987年5月第一章总则第1.0.1条为了使给水排水专业制图做到基本统一,清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要,特制定本标准。
第1.0.2条本标准适用于给水排水专业下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物、总图等的实测图;三、通用图、标准图。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。

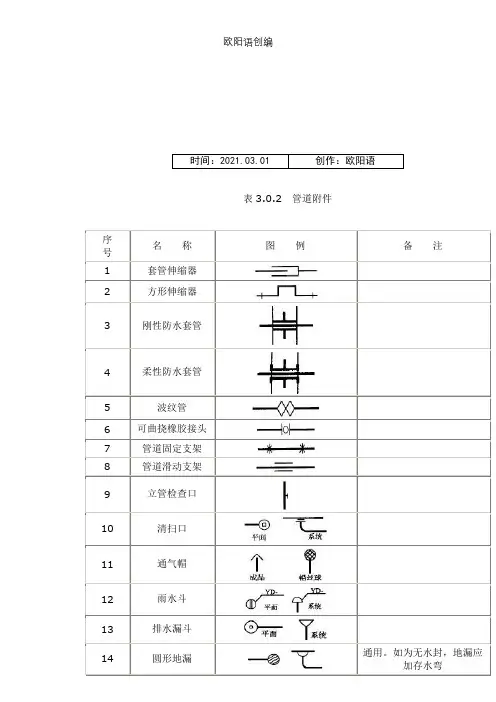

时间:2021.03.01 创作:欧阳语表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6给水配件序名称图例备注号1 放水龙头左侧为平面,右侧为系统2 皮带龙头左侧为平面,右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。
给水排水工程图ppt 课件•工程图概述•给水排水系统基础知识目录•绘制给水排水工程图要点•常见给水排水工程图类型及实例分析•绘制技巧与注意事项•审核、修改与优化建议01工程图概述工程图定义与作用工程图定义工程图是用各种线型、符号、文字、数字、图例等表示工程建筑物的规模、形状、结构、材料、构造及其内部设施的图样。
工程图作用工程图是工程师的语言,是进行设计、施工、预算、管理、维修的重要依据,也是进行技术交流的重要工具。
给水排水工程图涉及的专业知识较多,需要掌握一定的给水排水专业知识才能读懂。
专业性强标准化程度高综合性强给水排水工程图的绘制需要遵循一定的标准和规范,如管道、阀门、设备等都有标准的图例和符号。
给水排水工程图往往包含了多个专业的内容,如建筑、结构、电气等,需要综合考虑。
030201给水排水工程图特点遵循国家制图标准使用标准图例和符号遵循专业规范注意图纸幅面和比例绘制标准与规范给水排水工程图的绘制需要遵循国家颁布的制图标准,如《房屋建筑制图统一标准》等。
给水排水工程图的绘制还需要遵循给水排水专业的相关规范,如《建筑给水排水设计规范》等。
在绘制给水排水工程图时,需要使用标准的图例和符号来表示管道、阀门、设备等。
在绘制给水排水工程图时,需要注意图纸的幅面和比例,确保图纸清晰易读。
02给水排水系统基础知识包括地下水、地表水等,需经过处理达到饮用水标准。
水源将处理后的水输送到用户,包括干管、支管等。
输水管网对原水进行过滤、消毒等处理,保证水质安全。
水处理设备确保用户端水压稳定,满足正常使用需求。
水压调节设备包括排水管道、检查井等,收集生活污水和工业废水。
对污水进行物理、化学或生物处理,去除污染物。
将处理后的污水排放到自然水体或再利用系统。
对污水处理过程中产生的污泥进行处理和处置,防止二次污染。
污水收集系统污水处理设备排放管网污泥处理与处置根据处理工艺、处理规模等因素选择合适的设备。
设备选型布局规划节能环保智能化与自动化根据现场条件、工艺流程等因素进行合理布局,确保设备安全、高效运行。
建筑设备给水排水工程图及图例三、给水排水工程图及图例 (景管施2,)
(一)管及管件等表示:(GB/T50106-2001)
1(管道
生活给水管
热水给水管
热水回水管
中水给水管
污水管
通气管
废水管(可同中水源水管合用) 雨水管
立管表示
2(部件、附件等
清扫口透气帽雨水斗排水漏斗圆形地漏方形地漏
自动冲洗水箱
水表
立管检查口3(卫生设施
放水龙头
皮带龙头
立式洗脸盆
台式洗脸盆
挂式洗脸盆
浴盆
化验盆、洗涤盆
盥洗槽
污水池
妇女卫生盆
立式小便器壁挂式小便器蹲式大便器坐式大便器小便槽
淋浴喷头
4(管件
(给水镀锌管管件一般无图,
铸铁给水管管件图例)
偏心异径管
异径管
短管( 左甲中乙)
存水弯(左S形、中P形、右蛊形) 弯头
正三通(左盘口,中承口)
斜三通
正四通
斜四通
(二)图
1(系统图:(轴测图,用斜45?等轴测法绘制)反映空间走向。
2(平面图:反映管道水平面走向。
3(剖面图:看局部、空间位置。
4(大样图:看结构、构造情况,以标准图集为准(S——水施)
图 4-36轴测图
第三节建筑室内给排水系统组成(景施128页)
一、给水管网系统组成
1(进户管(引入管) (从外网进入室内,连接室内管网,直达水表位置) 2(水表井(节点)
3(管网: 水平干管:(将引入管输入水送至各立干管)
干管
立干管:(将水平干管输入水供至各层横管和支管)
水平支管
支干管
支立管
阀
4(给水附件
水嘴
水泵
5(升压储水设备水箱
水池等
6(消防设备消火栓
二、排水管网系统组成
(按其排除污水的性质分三类)
图 4-37 给水系统组成工业废水管道(排除工矿企业生产用污废水)F
1—引入管 2—水表井 3— (一)分类
水平干管4—水泵 5—主控制生活污水管道(日常生活中用污水、W
阀 6—主干管7—立支管 8—粪便、洗涤污水)
水平支管 9—水嘴及用水设备雨水管道(排除屋面雨水和雪水)Y
10—消火栓 11—水箱 (二)主要组成
1(污水收集器:?,?;各种卫生器具?
立管
2(排水管支管
排出管
伸顶通气管(延伸排水立管至建筑屋面以上的通气管)(景施138页)
专用通气立管(设卫生器具层次为10 或>10层;超过规范)
3(通气管环形通气管(同一污水支管卫生器具在4或>4个,支管
长>12m,大便器?6个)
器具通气管(卫生、安静要求高)
(作用:使室内外排水管道与大气相通,排出管道中有害气体并使臭气进入大气,以防沼气中毒)。
检查口(检查门)(带有盖板的开口配件,拆盖后可进行疏通工作)
4(清除设备清扫口(设于排水横管上,清除管路堵塞物) 景施140页
检查井(设于室外,接收排出管排出的污水)
图 4-38 排水系统组成
第四节室内给排水管道材质与接口一、给水管道材质与接口
1(材质
(1)镀锌管 DN
(2)焊接管 DN
(3)钢管 DN
2(接口及材料
(1)接口
1)螺纹接
2)焊接青铅
3)承插连接 ) 密封料膨胀水泥
4)法兰连接石棉水泥
胶圈
图 4-39 承插连接
(2)材料铅油麻丝
1)螺纹连接
聚四氟乙烯带
气焊(焊丝)
2)焊接
电弧焊(焊条)
3)承插接如前述
钢法兰(套接)
4)法兰接
铸铁法兰(丝接)
二、排水管道材质与接口
1(材质
(1)承插排水铸铁管
(2)承插排水塑料管
2(接口
(1)石棉水泥(要求严) 用于铸铁管
(2)水泥砂浆
3)粘接用于塑料管
4)硬插。
